Применение двухтрубного варианта отопления

Отопление для частных домов

Схему отопительного контура, когда одну трубу используют для подачи горячей воды к отопительным приборам, а вторую – для возврата охлажденной называют двухтрубной. Применение двухтрубного варианта отопления на наш взгляд, самое правильное решение для устройства отопления частного дома.

Ее основные преимущества:

  • температура подаваемой ко всем радиаторам воды одинаковая; отключение одного или нескольких радиаторов не влияет на температуру подаваемой воды к остальным отопительным приборам;
  • ограничения по количеству радиаторов для одного отопительного контура зависит только от пропускного объема труб.

Основным минусом такой разводки является некоторое увеличение метража труб.

Это ведет к некоторым к дополнительным недосаткам:

  • возрастают затраты на приобретение и монтаж элементов системы отопления;
  • усложняется интеграции в интерьер частного дома.

Количество фитингов и кранов при двухтрубной системе почти такое же, как и при однотрубной.

В зависимости от относительного движения горячей и охлажденной воды схемы двухтрубной разводки подразделяют на два типа:

  • попутную;
  • тупиковую.

Попутная схема. Оба потока двигаются в одном направлении и, таким образом, длина цикла оборота теплоносителя для каждого радиатора одинакова. В этом случае происходит равный по скорости их нагрев при запуске системы отопления.

Тупиковый вариант. Направление движения горячей и охлажденной воды встречное. Нагрев ближних к котлу радиаторов происходит быстрее.

Чем меньше скорость воды, тем более заметен этот эффект, поэтому при естественной циркуляции прогрев одних помещений будет происходить значительно медленнее, чем других.

Если используют циркуляционный насос или расстояние между первым и последним радиатором в контуре незначительное, то эффект неравномерного нагрева при тупиковой двухтрубной разводке незаметен. Тогда выбор в пользу того или иного варианта обусловлен исключительно соображениями удобства проведения обратной трубы.

Включение в систему распределительного коллектора

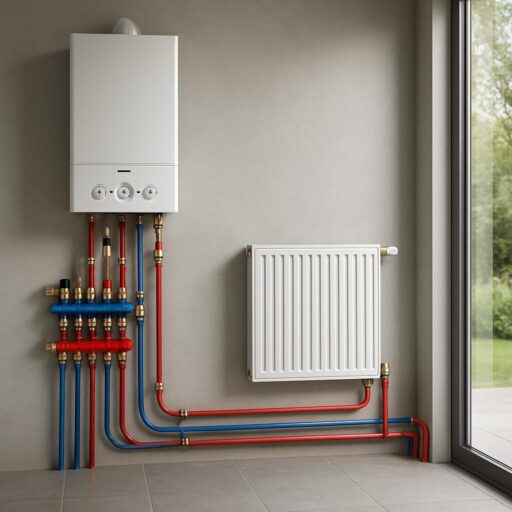

Популярным в последнее время способом организации водяного отопления является так называемая “лучевая схема” с применением распределительного коллектора.

Такой метод разводки надежно работает только при хорошем давлении воды в системе, поэтому его не используют при естественной циркуляции.
