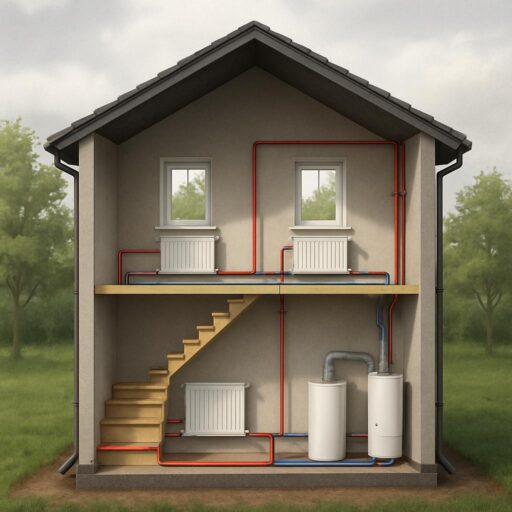

Схема подключения двухтрубного отопления в частном доме

Схема подключения двухтрубного отопления в частном доме — пошагово. Как правильно собрать двухтрубную систему отопления в своем доме: практическое руководство. Двухтрубная схема отопления давно зарекомендовала себя как оптимальное решение для частного дома: она дает равномерный прогрев, удобна в управлении и позволяет гибко распределять тепло по зонам. В этой статье — без воды и общих фраз — подробно разберем, из чего состоит система, какие бывают разводки, как выбирать трубы и радиаторы, на что обратить внимание при монтаже и пусконаладке. Я поделюсь практическими советами, которые аккумулировал за годы работы с объектами разного размера и сложности.

Почему двухтрубная система чаще всего выигрывает

Двухтрубная система подразумевает отдельные магистрали для подачи и возврата. Благодаря этому каждый радиатор получает горячую воду примерно одинаковой температуры, что особенно важно в больших домах с несколькими этажами и большим количеством приборов.

Она удобна для зонального регулирования: можно разбить дом на контуры с собственными термостатами, циркуляционными насосами и байпасами. Это экономит энергию и повышает комфорт — в комнатах устанавливается нужный микроклимат без влияния соседних зон.

Основные элементы и их роль

Понимание назначения каждого узла помогает избежать ошибок при проектировании и ремонте. Рассмотрим ключевые компоненты и типичные ошибки, которые встречал на объектах.

Типичный набор: котел, циркуляционный насос, расширительный бак, группа безопасности, коллектор (распределительный узел), радиаторы и комплект запорной/регулирующей арматуры. Каждый элемент влияет на стабильность и безопасность системы.

Котел

Выбор котла определяется мощностью, типом топлива и требованиями к автоматике. Газовые котлы — распространенный выбор в Подмосковье, но возможны твердотопливные и электрические варианты. Важно брать котел с запасом мощности, учитывая теплопотери и планируемые участки теплоснабжения.

Небольшой запас по мощности облегчает обслуживание и продлевает ресурс оборудования — котел не будет работать постоянно на пределе.

Циркуляционный насос

Насос обеспечивает движение теплоносителя по контурам. Его подбор делают по требуемому расходу и гидравлическому сопротивлению системы. Частотное регулирование позволяет снижать энергопотребление и уменьшает шум.

При монтаже следите за правильной ориентацией стрелки потока и установкой обратного клапана, если система снабжается из нескольких источников.

Коллектор и балансировка

Коллектор облегчает организацию контуров и точную подачу теплоносителя к каждому радиатору. На коллекторе устанавливают расходомеры и балансировочные вентили для регулировки расхода по контурам.

Я видел много систем без нормальной балансировки — в результате одни комнаты горячие, другие еле тёплые. Расходомеры решают эту проблему быстро и точно.

Расширительный бак и группа безопасности

Расширительный бак компенсирует тепловое расширение воды. Без него давление в системе может непредсказуемо расти. Группа безопасности — предохранительный клапан, манометр и воздухоотводчик — защищает систему от аварийных ситуаций.

Для закрытых систем применяют мембранные баки; их объем рассчитывают исходя из объема системы и максимальной температуры теплоносителя.

Варианты разводки в двухтрубной системе

Разводка определяет поведение системы в разных режимах и влияет на сложность монтажа. Главное отличие — путь магистралей относительно приборов и этажей.

Основные подходы: попутная (последовательная подача вдоль помещений), коллекторная (лучевая) и стояковая схема. Каждая имеет свои преимущества и ограничения.

Коллекторная (лучевая) разводка

От коллекторов отходят отдельные линии к каждому радиатору. Это лучший вариант для точного регулирования и простоты балансировки. Он часто используется при монтаже отопления частного дома с высокой требовательностью к комфорту.

Недостаток — повышенная длина труб и стоимость коллектора, но выигрыш в управляемости обычно перевешивает затраты.

Стояковая и попутная разводка

Стояковая разводка характерна для многоквартирных домов и частных домов с вертикальными стояками к каждому этажу. Она проще в прокладке, но сложнее в балансировке. Попутная (последовательная) схема дешевле по материалам, но в ней разные приборы получают тепло в разном объеме и температуре.

Для сауны или подсобных помещений попутная схема может быть приемлемой, но для жилых комнат я всегда рекомендую двухтрубную коллекторную систему.

Типы подключения радиаторов

Способ подключения радиатора влияет на тепловой поток и внешний вид установки. Основные варианты — боковое, нижнее и диагональное подключение.

Диагональное подключение обеспечивает наилучшее распределение температуры по поверхности радиатора, но требует больше труб. Нижнее подключение выглядит аккуратно и удобно при скрытом монтаже.

Боковое подключение

Самый распространенный вариант — подача в верхнюю трубу, возврат в нижнюю. Подходит для большинства стальных панельных и алюминиевых радиаторов.

Если в помещении необходима быстрая реакция на изменение температуры, боковое подключение обеспечивает хорошую конвекцию и быстрый прогрев.

Нижнее подключение

Часто используется при скрытой разводке под полом или при желании минимизировать видимую арматуру. Нижнее подключение ухудшает циркуляцию внутри радиатора, поэтому важно выбирать модели, рассчитанные на такой тип подсоединения.

Для эстетики и удобства уборки это отличный выбор, если правильно подобрать диаметр подводящих труб и настроить баланс.

Материалы труб и типы теплоносителя

Выбор материала — компромисс между стоимостью, долговечностью и простотой монтажа. Основные варианты: сталь, медь, полипропилен, сшитый полиэтилен (PEX) и металлопластик.

Каждый материал имеет свои особенности по теплопроводности, устойчивости к температуре и удобству при соединениях. Важно учитывать также качество теплоносителя и требования к очистке воды.

Стальные трубы

Преимущество — высокая прочность и устойчивость к механическим повреждениям. Недостаток — склонность к коррозии при плохом составе воды и сложность монтажа сваркой.

Сталь разумна для магистралей в неотапливаемых помещениях, где требуется надежность, но внутри жилых зон часто предпочитают другие материалы.

Медь

Медные трубы долговечны и имеют хорошую теплопроводность. Они устойчивы к температурным циклам, но дороги и требуют пайки при монтаже. Для системы с чистым теплоносителем — отличное решение.

Я использовал медь на небольших коттеджах, где требуется высокая надежность при ограниченном бюджете на отделку.

PEX и металлопластик

Эти материалы удобны в монтаже, гибки и позволяют сократить количество соединений. Они хорошо подходят для коллекторных разводок и скрытой прокладки под полом. Полиэтиленовые трубы устойчивы к коррозии и имеют длительный срок службы при соблюдении температурных режимов.

Обязательное условие — использование качественных фитингов и соблюдение технологических допусков при монтаже, иначе возрастет риск протечек.

Как рассчитать диаметры и гидравлику

Гидравлический расчет — ключ к тому, чтобы система работала тихо и эффективно. Он включает определение тепловых потерь помещения, выбор мощности котла и подбор диаметров труб и насоса.

Простейший подход — ориентироваться на рекомендованные производителем котла и таблицы потерь, но для больших домов лучше доверить расчет инженеру. Неправильно подобранный диаметр приводит к повышенному шуму, перерасходу электроэнергии и неравномерному прогреву.

Типичные диаметры

Для магистралей в загородном доме часто используют диаметры от 25 до 40 мм, а для веток к радиаторам — 16-20 мм. Эти значения ориентировочные и зависят от расхода и длины трассы.

Важно учитывать суммарный расход на стояке и термическое сопротивление материалов. На практике я проверяю расчетную таблицу производителей радиаторов и насосов и сверяю значения с реальной планировкой дома.

Балансировка и регулирование

Балансировка выполняется путем установки регуляторов расхода или балансировочных вентилей на каждом контуре. Для точности применяют расходомеры на коллекторах, которые наглядно показывают реальный поток.

Без балансировки один контур «перетянет» на себя большую долю тепла. Это особенно заметно при первом запуске системы, если регулировочные узлы не настроены.

Пошаговый монтаж: от проекта до запуска

План работ в логической последовательности помогает избежать переделок и нежелательных сюрпризов. Приведенная ниже последовательность — проверенная практика, используемая мной и коллегами при монтаже отопления частного дома.

Соблюдайте технологию и стандарты безопасности на каждом этапе; мелкие ошибки на ранних стадиях дорого обходятся при эксплуатации.

Этапы работ

• Разработка проекта и теплотехнический расчет.
• Закупка материалов и проверка соответствия спецификации.
• Монтаж котла и группы безопасности на жесткий фундамент или кронштейны.
• Прокладка магистралей: под полом, в стенах или открыто по помещениям.
• Установка коллекторов, подключение радиаторов и установка запорной арматуры.
• Подключение электроники: автоматика, датчики, насосы, термостаты.
• Опытная продувка, опрессовка и проверка на герметичность при рабочем давлении.
• Заполнение системы, удаление воздуха и регулировка расходов по контурам.

Каждый этап требует внимания к деталям: длина обжимных соединений, правильная ориентация мембранного бака, качество изоляции труб и др.

Пусконаладочные работы и испытания

Перед первым запуском система должна быть опрессована до нормативного давления и выдержана для проверки герметичности. Это уменьшает риски протечек после облицовки и отделки помещений.

Пусконаладка также включает настройку автоматики: температурных уставок котла, циркуляционного насоса и работы смесительных узлов для теплых полов, если они есть.

Удаление воздуха и этапы регулировки

Воздух в системе вызывает шум и ухудшает теплоотдачу. Устанавливают автоматические и ручные воздухоотводчики в верхних точках системы и на коллекторах.

Регулировочные клапаны на коллекторах помогают выставить требуемый расход в каждом контуре; настройка проводится при рабочем режиме котла и с измерением температуры на выходе радиаторов.

Эксплуатация и ремонт

Правильная эксплуатация продлевает срок службы и уменьшает частоту ремонтов. Небольшие профилактические работы — проверка давления, очистка фильтров, контроль состояния мембранного бака — предотвращают серьезные поломки.

Когда возникает необходимость ремонта, важно понимать, где искать неполадку: в котле, в насосе, в арматуре или в трубопроводе. Часто причины кроются в простых вещах — загрязненный фильтр или сбитая настройка автоматики.

Частые причины поломок и их устранение

Типичные проблемы: шумы в трубах, холодные участки радиаторов, падение давления в системе, протечки на соединениях. На большинство таких случаев хватает поиска и замены неисправного узла или повторной балансировки.

Если требуется ремонт системы отопления в частном доме, рекомендую сначала выполнить визуальную инспекцию, затем измерить давление и температуру в ключевых точках, и только после этого принимать решение о замене деталей.

Советы по экономии и повышению эффективности

Снижение энергопотребления и правильная автоматизация — ключевые меры для современной системы отопления. Правильно подобранный насос с частотным приводом, зональное регулирование с термостатами и утепление дома дают существенный эффект.

Кроме того, установка байпасов и программируемых термостатов позволяет гибко управлять отоплением в зависимости от времени суток и заполненности помещений, что особенно актуально при удаленном проживании владельцев.

Особенности для Московской области

Климат Подмосковья предполагает длительный отопительный сезон и значительные колебания температуры, поэтому при проектировании важно учитывать реальную зону эксплуатации. Отопление дома в Московской области требует надежных котлов и хорошей теплоизоляции.

При выборе оборудования ориентируйтесь на устойчивость автоматики к перепадам давления и температуры, а также на возможность сервисного обслуживания в регионе. В моем опыте это экономит время при ремонте и снижает простои в холодный период.

Практический чеклист для монтажа

Ниже — короткий чеклист, который поможет не забыть важные моменты при самостоятельном или заказном монтаже системы.

• Имеется проект с теплотехническим расчетом и планом разводки.
• Подобран котел с запасом мощности и необходимыми выходами под автоматику.
• Выбраны трубы и фитинги с учетом длины трассы и условий прокладки.
• Установлен мембранный расширительный бак и группа безопасности.
• Коллектор снабжен расходомерами и запорной арматурой для балансировки.
• Проведена опрессовка и проверка всей системы перед облицовкой.

Когда стоит обратиться к профессионалам

Монтаж отопления частного дома — ответственная задача. Если проект большой, предполагает несколько этажей, комбинацию теплых полов и радиаторов или нестандартное расположение котельной, лучше привлечь инженера и опытную бригаду для выполнения расчета и пусконаладки.

Компания ООО ДИЗАЙН ПРЕСТИЖ оказывает услуги по проектированию, монтажу и ремонту систем отопления. По вопросам организации работ и выезда специалиста можно звонить по телефону +7 495 744-67-74.

Мой практический опыт и пара реальных случаев

Один из моих объектов — двухэтажный дом с мансардой, где заказчик хотел равномерный прогрев и зонирование. Мы выбрали коллекторную двухтрубную систему с насосно-смешивающим узлом для теплых полов и отдельным контуром радиаторов. Результат — стабильная температура и удобство управления по комнатам.

Другой случай — старый дом, где при ремонте системы отопления в частном доме обнаружилась коррозия стояков. Решение — полная замена магистралей на PEX трубопроводы с коллекторной разводкой. Это обошлось дороже, чем точечный ремонт, но дало гарантию на десятилетия и исключило повторные аварии.

Проблемы, которые стоит предусмотреть заранее

Среди распространенных ошибок — отсутствие тепловой изоляции магистралей, неправильный уклон трубопровода, некорректный выбор диаметра, недостаточная циркуляция на дальних контурах и отсутствие мест для обслуживания оборудования.

Эти просчеты приводят к шуму, образованию воздуха в системе и неравномерному прогреву. Проектирование с учетом сервисных проходов и простота доступа к запорной арматуре избавляют от многих неудобств.

Коротко о плюсах и минусах двухтрубной схемы

Взвесив эти факторы, вы сможете сделать осознанный выбор. Для большинства частных домов плюсы двухтрубной схемы оправдывают дополнительные усилия при монтаже.

Заключительные практические рекомендации

Начинайте с качественного проекта и уделяйте внимание деталям: правильная изоляция труб, корректная балансировка, аккуратный монтаж запорной и регулирующей арматуры. Это снизит риск аварий и обеспечит комфорт на годы.

Если вы планируете монтаж отопления частного дома самостоятельно, не пренебрегайте консультацией специалиста на этапе расчета диаметров и выбора насоса. И если вам нужна помощь с проектом, монтажом или ремонтом — звоните в ООО ДИЗАЙН ПРЕСТИЖ по номеру +7 495 744-67-74; специалисты помогут с учетом местных особенностей, включая отопление дома в Московской области.
