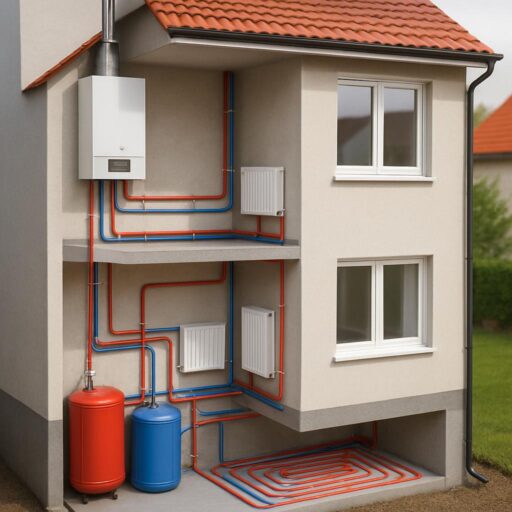

Схема отопления двухэтажного частного дома

Схема отопления двухэтажного частного дома — проекты и советы. Тепло по плану: как устроить грамотную схему отопления в двухэтажном частном доме. Продумать систему отопления для дома с двумя этажами немного похоже на составление маршрута для небольшого экспедиционного отряда: важно знать рельеф, запас провианта и где устроить привал. В этой статье разберём, какие схемы работают лучше всего, какие ошибки встречаются чаще всего и как избежать дорогостоящих переделок.

Почему схема отопления важнее внешней симметрии

Система отопления — это не только котёл и радиаторы, это нервная система дома, которая должна обеспечивать комфорт при минимальных потерях. Неправильная разводка приведёт к холодным углам, перерасходу топлива и постоянным ремонтам.

В двухэтажном частном доме разные помещения требуют разного подхода: спальни нуждаются в стабильном мягком тепле, а кухня и гостинная — в более гибком реагировании на изменения нагрузки. От этого зависит выбор схемы и автоматики.

Краткий обзор основных типов схем

Существует несколько базовых способов разводки труб, и каждый из них имеет свои сильные стороны и ограничения. Далее пройдёмся по ним, чтобы вы могли связать теорию с практикой на конкретном плане дома.

Двухтрубная горизонтальная разводка

Это классика: отдельные подача и обратка идут параллельно, радиаторы подключаются между ними. Такая схема обеспечивает равномерное распределение теплоносителя и удобна для балансировки потоков.

Её плюс — простота расчёта и возможность регулировки каждой секции. Минус — требует чуть больше труб и места для прокладки, что важно учитывать при отделке.

Однотрубная (ленинградская) система

Трубы идут последовательно, теплоноситель проходит через все приборы по цепочке. Экономия материалов заметная, но в конце линии радиаторы будут холоднее, чем в начале.

Подходит для простых и небольших объектов, но в двухэтажном доме часто приводит к проблемам с балансом и неудобством в регулировке.

Коллекторная (лучевая) схема

Каждый радиатор получает свою ветку от коллектора. Это даёт максимальную гибкость в регулировке и удобство в монтаже тёплого пола совместно с радиаторами.

Преимущество ещё в том, что сбои и ремонт на одной ветке не затрагивают остальные. Недостаток — требуется качественный коллектор и больше трубных вводов в котельную.

Естественная и принудительная циркуляция

Естественная циркуляция основана на гравитации и разнице плотности горячей и холодной воды. Она бесшумна и не требует электроэнергии, но требует больших диаметров труб и грамотной укладки.

Принудительная циркуляция с насосом компактнее и даёт более точный контроль, что делает её предпочтительной для современных двухэтажных домов.

Выбор котла и теплоносителя для двухэтажного дома

Котёл — сердце системы. Газовые котлы остаются наиболее экономичным вариантом для Подмосковья, но не все участки газифицированы. В таких случаях выбирают электрические модели или твердотопливные агрегаты с буферной ёмкостью.

Конденсационные котлы дают дополнительную экономию топлива за счёт утилизируемого тепла дымовых газов, но требуют хорошей системы отвода конденсата и правильного подбора дымохода.

Теплоноситель: вода или незамерзающий раствор

В большинстве частных домов используется вода, но в системах с рискованной эксплуатацией зимой или в уличных контурах применяют антифриз на основе пропиленгликоля. Он безопаснее, но ухудшает теплоотдачу и требует аккуратного расчёта объёма и мощности насоса.

Важно учитывать совместимость материалов: некоторые антифризы могут негативно воздействовать на резиновые уплотнения и краны, поэтому выбор должен быть осознанным.

Планирование и расчёты: что считать и откуда начинать

Главное — начать с теплотехнического расчёта. Нужно знать теплопотери каждого помещения, суммарную мощность системы и оптимальную температуру теплоносителя. Ошибочные суждения здесь приведут к чрезмерной мощности котла и частому включению-выключению.

Простейшая формула по площади недостаточна: важна ориентация окон, качество утепления, перекрытия между этажами и наличие холодных ниш. Для достоверного результата лучше использовать специализированное ПО или обратиться к инженеру.

Подбор диаметра труб и расчёт расхода

Диаметр труб влияет на скорость и шум в системе. Для основных магистралей часто выбирают 25–32 мм, а для ответвлений к радиаторам 16–20 мм. При разводке коллектора допускаются меньшие диаметры, но общий поток должен соответствовать мощности котла.

Расчёт гидравлического сопротивления и подбор насоса нужно делать на основании суммарного расхода воды, чтобы обеспечить достаточное давление и избежать перебоев в подаче.

Практическая разводка по этажам: где ставить котёл и распределительные узлы

Оптимально располагать котёл на первом этаже рядом с техническим помещением. Так проще организовать подводы и обслуживание, а открытое пространство вокруг агрегата облегчает монтаж и ремонты.

Коллекторные узлы лучше размещать вблизи вертикальных стояков, по одному на этаж. Это сократит количество вертикальных проходов и позволит точнее балансировать потоки для каждого помещения.

Вертикальные стояки: правила и нюансы

Стояки должны идти от коллектора поднятыми по стене в защитных коробах или штробах. На каждом этаже ставят запорные и балансировочные вентили для удобства обслуживания и регулировки.

Не забывайте про места крепления: труба должна быть зафиксирована с шагом, соответствующим материалу и диаметру, чтобы снизить вибрации и шум.

Монтаж: шаг за шагом

Монтаж отопления частного дома — это не только укладка труб. Это подготовка проекта, выбор оборудования, прокладка трасс, установка котла и автоматики, опрессовка и наладка системы. Каждый этап важен.

Ниже приводится упрощённая последовательность работ, в которой отражены ключевые моменты, требующие внимания.

• Составление проекта и теплотехнический расчёт.
• Покупка и доставка оборудования.
• Разметка трасс и подготовка стен для штроб.
• Установка котла, водонагревателя и расширительного бака.
• Монтаж трубопроводов, коллекторов и радиаторов.
• Установка автоматики и насосов.
• Опрессовка системы и проверка на герметичность.
• Пусконаладочные работы и балансировка.

При монтаже важно соблюдать последовательность, чтобы потом не переделывать уже уложенные перекрытия и отделку.

Автоматика и управление: как сделать систему удобной и экономной

Системы управления позволяют плавно регулировать тепло и экономить. Термостатические головки на радиаторах, программируемые термостаты в комнатах и погодозависимая автоматика для котла — всё это повышает комфорт без лишних затрат.

Для двухэтажного дома разумно делить зоны на «днём/ночью» и «верхний/нижний этаж». Это даёт возможность поднимать температуру только там, где это нужно в конкретный момент.

Балансировка и регулировка

Балансировочные вентили на коллекторах и радиаторах позволяют выровнять потоки так, чтобы каждый прибор отдавал тепло в соответствии с расчётом. Без балансировки некоторые комнаты будут всегда холоднее.

После монтажа следует выполнить гидравлические измерения и настроить клапаны по фактическому расходу. Это снижает шумы и увеличивает срок службы оборудования.

Проблемы и ремонт: типовые неисправности

Ремонт системы отопления в частном доме чаще всего вызывает рубцевание из-за протечек, шумных насосов и неравномерного нагрева. Большая часть проблем появляется из-за некачественного монтажа или оставшихся в системе загрязнений.

Регулярное техническое обслуживание помогает выявлять неисправности на ранней стадии и экономит в долгосрочной перспективе. Лучше предотвратить поломку, чем потом перекладывать полы для ремонта труб.

Что делать при протечке и как её предупредить

Если обнаружена протечка, первым делом перекройте запорные вентили и слейте воду в безопасные места. Затем вызовите специалиста для локализации дефекта и замены повреждённого участка.

Предупредить протечки помогают качественные материалы, корректная резьбовая и сварная сборка, а также контроль давления в системе. Особенно это актуально для отопления дома в Московской области, где зимой каждая утечка может обернуться серьёзными последствиями.

Особенности отопления двух этажей: практические советы

Главная сложность — обеспечить одинаковый комфорт и на первом, и на втором этаже. Тепло поднимается вверх, но это не значит, что на верхнем этаже должно быть горячее. Правильная разводка и автоматика решают проблему.

Часто разумнее сделать два контура с отдельной регулировкой. Тогда спальни на втором этаже можно держать прохладнее, чем гостиная, не жертвуя энергией.

Комбинированные варианты: радиаторы плюс тёплый пол

Тёплый пол отлично работает в зонах с длительным пребыванием и небольшой высотой потолка — спальни, ванные, кухонные зоны. Радиаторы обеспечивают быстрый подогрев и гибкость.

Используя коллекторную схему, удобно совмещать тёплый пол и радиаторы на одном котле. Важно только помнить про разную рабочую температуру: полы требуют более низкой, чем радиаторы.

Материалы и фитинги: что предпочесть

Полиэтилен с армированием, металлопластик и медь — три основных варианта. Полиэтилен гибок и долговечен, металлопластик проще монтировать, медь долговечна, но дороже в установке.

Выбор материала зависит от бюджета, эстетики и доступности квалифицированных монтажников. Для систем с принудительной циркуляцией часто выбирают металлопластик или PEX с пресс-фитингами.

Таблица сравнения материалов

Ниже простая таблица для сравнения основных характеристик труб, чтобы быстро сориентироваться при выборе.

Энергоэффективность и способы экономии

Хорошо выполненная схема отопления — это не только комфорт, но и экономия. Правильная автоматика, утепление дома и оптимизация гидравлики снижают счета за отопление.

Установка погодозависимой автоматики и программируемых термостатов позволяет уменьшить расход топлива без потери комфорта. Иногда эффект от простых мер выше, чем от замены котла.

Особенности для Московской области

Климат Подмосковья предъявляет требования к системе: отопительный сезон долгий, часто встречаются резкие похолодания. Это значит, что система должна быстро реагировать и иметь запас мощности.

Отопление дома в Московской области подразумевает надёжную изоляцию труб, качественную автоматику и регулярное обслуживание. Неподготовленная система рискует замёрзнуть при внезапных отключениях энергоснабжения, если не предусмотрены резервные решения.

Стоимость и планирование бюджета

Бюджет зависит от выбранной схемы: коллекторная система с тёплым полом и современным котлом будет дороже, чем простая однотрубная разводка с радиаторами. Однако инвестиции в эффективность окупаются за счёт снижения эксплуатационных расходов.

При планировании учитывайте не только стоимость материалов и монтажа, но и расходы на пусконаладку, автоматику и возможные дополнительные работы по утеплению дома.

Типичные ошибки при проектировании и монтаже

Частые промахи — неверно подобранный диаметр труб, отсутствие возможности балансировки, размещение насоса в неподходящем месте и игнорирование необходимости расширительного бака. Все это приводит к снижению срока службы и комфорту.

Ещё одна ошибка — экономия на автоматики и запорной арматуре. Экономить на элементах, которые обеспечивают управление и безопасность, одно из худших решений при создании системы.

Ремонт и сервисное обслуживание: что включить в план

Ремонт системы отопления в частном доме начинается с профилактики. Ежегодная проверка котла, чистка теплообменника, контроль давления и состояние расширительного бака уменьшают риск аварий.

Если же произошёл сбой, последовательность действий проста: изоляция проблемного участка, временная локализация и вызов специалиста для полноценного ремонта. Это позволит минимизировать ущерб и восстановить работу быстрее.

Практический пример из моей практики

Несколько лет назад я наблюдал проект для деревянного дома в Подмосковье, где владельцы выбрали однотрубную схему из соображений экономии. Через два сезона им пришлось переделывать систему в коллекторную: появились холодные участки и постоянные жалобы на шум.

После реконструкции с установленной погодозависимой автоматикой и балансировкой каждое помещение стало получать ровное тепло. Это обошлось дороже первоначальной экономии, но в итоге снизило расходы на отопление и избавило от постоянных переделок.

Как организована работа: от проекта до пуска

Если вы предпочитаете доверить работу профессионалам, разумно выбирать компанию, которая ведёт весь цикл: проект, монтаж, пусконаладку и сервис. Это снижает риски, когда возникает вопрос «чья это ошибка» при гарантийных работах.

Организация ООО ДИЗАЙН ПРЕСТИЖ выполняет полный цикл работ и помогает с проектированием отопления под конкретные условия. Для консультации можно связаться по телефону +7 495 744-67-74.

Контроль качества после монтажа

Хорошая практика — получить на руки протоколы опрессовки и пусконаладочных работ. Они нужны для понимания, что система выдержала рабочие нагрузки и настроена правильно.

Также полезно наблюдать за системой первые несколько недель и фиксировать любые отклонения в температуре, шуме или потреблении топлива. Ранняя реакция часто обходится дешевле позднего ремонта.

Короткая памятка владельцу дома

Несколько практических правил, которые помогут сохранить тепло и деньги: поддерживайте давление в системе, проверяйте работоспособность циркуляционного насоса, регулярно выпускайте воздух из радиаторов и отслеживайте состояние котла.

При ремонте не откладывайте замену изношенных компонентов, особенно тех, которые находятся под давлением. Маленькая трещина может перерасти в крупную аварию в самый неподходящий момент.

План действий для тех, кто начинает проект

Если вы стоите в начале пути, начните с теплотехнического расчёта и выбора схемы, подходящей под ваши приоритеты. После этого — подбор котла и проектирование трасс с учётом удобства обслуживания.

Дальше идёт выбор материалов, составление сметы и подбор бригады для монтажа. И не забывайте про настройку автоматики в завершении работ, это ключ к эффективной эксплуатации.

Грамотно спроектированная и смонтированная система избавит вас от постоянных переделок и создаст комфортную атмосферу в доме на многие годы. Проектирование, монтаж и сервис — это инвестиция в надежность, и к ней стоит относиться серьёзно.
