Схема обвязки дизельного котла

Схема обвязки дизельного котла — монтаж в частном доме, пошагово. Простая и надежная обвязка дизельного котла: как сделать отопление дома безопасным и экономичным. Когда садишься проектировать отопление, понимаешь: от схемы обвязки зависит не только комфорт, но и срок службы всей системы. В этой статье я подробно разберу, какие элементы необходимы, как их правильно соединить и на что стоит обратить внимание при монтаже и последующем ремонте. Текст рассчитан на владельцев частных домов и монтажников, которым нужна ясная пошаговая инструкция без лишней теории.

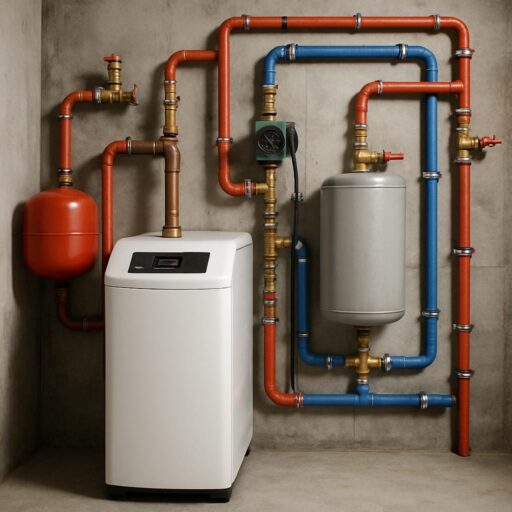

Зачем нужна продуманная обвязка и какие задачи она решает

Дизельный котел — энергоёмкий и надёжный источник тепла, но без грамотной обвязки он быстро превратится в источник проблем. Правильно организованная схема снижает расход топлива, защищает котёл от гидравлических ударов и кавитации, упрощает обслуживание и минимизирует простои.

Обвязка выполняет несколько задач одновременно: распределяет тепло по контурам, обеспечивает защиту от перегрева и давления, поддерживает циркуляцию и даёт возможность отключить отдельные участки для ремонта. Если хотя бы один из этих пунктов не учтён, наступит момент, когда придётся тратить деньги и время на устранение последствий.

Основные элементы обвязки и их назначение

Типичный набор компонентов выглядит несложно, но каждый элемент имеет критическое значение. В перечне: запорная арматура, предохранительные устройства, расширительный бак, циркуляционный насос, байпас, фильтры и воздухоотводчики. Правильно подобранные и корректно установленные элементы обеспечат долгую службу котла и стабильную работу системы.

Ниже приведён краткий список с назначением каждого компонента, чтобы было понятно, зачем он нужен и как влияет на работу общего контура.

• Запорные вентили — позволяют изолировать котёл и участки контура при ремонте.
• Предохранительный клапан — сбрасывает давление при превышении допустимого значения.
• Расширительный бак — компенсирует тепловое расширение воды и поддерживает давление.
• Циркуляционный насос — обеспечивает движение теплоносителя по системе.
• Байпас или термостатический клапан — защищает котёл от минимального расхода и предотвращает охлаждение в режиме малого отбора.
• Воздухоотводчики и грязевики — удаляют воздух и механические примеси.

Топливный тракт и требования к дизельному оборудованию

Поставка топлива к котлу — отдельная тема. Топливный бак должен располагаться в удобном и безопасном месте, с учётом доступа для заправки и обслуживания. От бака до горелки укладывают топливопровод с фильтрами грубой и тонкой очистки; это продлевает ресурс форсунок и топливного насоса.

Помните о требованиях к вентиляции и антикоррозионной защите металлических ёмкостей. В регионах с отрицательными температурами стоит предусмотреть нагреватель бака или утепление, чтобы солярка не загустевала в морозы.

Типовые схемы обвязки: от простой к сложной

Существует несколько типичных вариантов обвязки, которые применимы в частных домах. Упрощённая схема подходит для небольших домов с простыми контурами, а сложные схемы — для больших объектов с тёплым полом, несколькими зонами и радиаторами. Разберём основные варианты и где каждый из них уместен.

Классическая схема включает подачу и обратку, циркуляционный насос, расширительный бак и предохранительный клапан. Более продвинутые конфигурации добавляют гидрострелку, распределительные коллекторы, движение по нескольким насосам и интеграцию с аккумулирующей ёмкостью или бойлером для ГВС.

Простая схема для маленького дома

Эта схема удобна для дома с одной зоной отопления и несколькими радиаторами. Котёл подаёт тепло в систему через циркуляционный насос, врезанный в линию подачи. На обратке ставят фильтр и воздухоотводчик; рядом располагается расширительный бак и предохранительный клапан.

Такая схема экономична и надёжна, но она плохо подходит для комбинированных систем с тёплым полом, где требуется температурное разделение контуров. Если в доме планируется только радиаторное отопление, это часто оптимальный выбор.

Схема с гидравлической стрелкой и коллекторами

Гидрострелка разделяет гидравлические потоки котла и контуров, устраняя влияние разных насосов друг на друга. Это особенно важно при нескольких отопительных контурах или при наличии системы тёплого пола. Коллекторы облегчают балансировку и подключение секций пола или отопительных групп.

Такой подход удобен для монтажа отопления частного дома средней и большой площади. Он даёт свободу проектирования и упрощает ремонт системы отопления в частном доме, так как каждый контур можно изолировать и протестировать отдельно.

Комбинированные схемы с буферной ёмкостью

Буферная ёмкость помогает накопить тепло и снизить количество стартов горелки, что экономит дизель и увеличивает ресурс оборудования. Это особенно актуально для больших домов или при использовании погодозависимого управления. Ёмкость ставят между котлом и основными контурами, подключая насосы контуров к ёмкости.

Если планируется интеграция солнечных коллекторов или другой вторичной генерации тепла, буферная ёмкость становится почти обязательным элементом. Она выступает распределителем и демпфером гидроударов.

Пошаговый монтаж: последовательность работ

Монтаж отопления частного дома следует выполнять в чёткой последовательности: от котла к контурам, не пропуская этапы проверки. Это сокращает время на устранение ошибок и снижает риск протечек при опрессовке. Важно заранее подготовить все материалы и инструменты.

Приведённый ниже план подходит для стандартного монтажа дизельного котла в частном доме и учитывает основные требования безопасности и эргономики расположения оборудования.

1. Выбор места для котла: помещение с вентиляцией и доступом для обслуживания.
2. Установка баков и топливной ёмкости, прокладка топливопровода с фильтрами.
3. Разводка подающей и обратной магистралей по проекту, монтаж запорной арматуры.
4. Установка циркуляционного насоса, гидрострелки и коллектора при необходимости.
5. Подключение расширительного бака и предохранительных устройств.
6. Пусконаладочные работы: заполнение системы, удаление воздуха, опрессовка и регулировка.

На этапе пуска обязательно проводить опрессовку не ниже рабочего давления, с выдержкой времени для проверки герметичности. Отдельное внимание уделите качеству запорной арматуры и соединений, так как от них зависит бессбойная работа отопления в частном доме.

Монтаж котлового оборудования: нюансы и советы

Ставьте котёл на прочную ровную поверхность и обеспечьте зазоры для обслуживания. Подключение дымохода должно соответствовать нормативам, с учётом тяги и конденсата. Электропроводку и автоматику прокладывайте в отдельных кабель-каналах, чтобы исключить влияние вибрации и тепла.

При выборе циркуляционного насоса учитывайте перепад по высоте и сопротивление трубопровода. Часто экономии на насосе приводит к недостаточной циркуляции и коррозии, поэтому лучше выбрать модель с запасом мощности и возможностью плавной регулировки.

Гидравлическая балансировка и регулирование

Контроль потоков и температур в разных контурах — не прихоть, а рабочая необходимость. Балансировка предотвращает перегрев одних комнат и недогрев других, оптимизирует расход топлива и увеличивает срок службы радиаторов. Без неё система будет работать хаотично.

Балансировочные клапаны на коллекторах, термостатические головки на радиаторах и регуляторы на тёплом полу помогут распределить тепло равномерно. Регулировка проводится по расходу и температуре в каждом контуре, с учётом теплопотерь помещения.

Примеры регулировки на практике

Когда я монтировал систему в доме под Подольском, столкнулся с высокой разной теплопотерей в комнатах: одна сторона дома прогревалась быстрее. Решение было простым — установить балансировочные клапаны на коллектор и настроить их по шкале расхода. Это позволило сократить перерасход топлива и нивелировать температурные перепады.

В другом проекте для отопления дома в Московской области мы интегрировали погодозависимую автоматику. Она снижала температуру подачи при тёплой погоде и тем самым экономила дизель, при этом поддерживая комфорт без вмешательства владельца.

Защита котла и меры безопасности

Дизельный котёл требует защиты от замерзания, гидроударов и работы в режиме малого теплообмена. Предохранительный клапан, манометр, реле давления и контроль уровня топлива — базовый набор. Также стоит предусмотреть защиту от сухого хода горелки и датчики по дыму.

Обязательно устанавливайте термостатический байпас или трёхходовой клапан для поддержания минимальной температуры обратки. Это предохраняет теплообменник от конденсации и продлевает его ресурс. В холодных регионах дополнительно монтируют обогрев топливопровода и фильтров.

Топливная безопасность и противопожарные требования

Топливный бак стоит размещать с соблюдением норм, на не горючем основании и с отводом паров. Запрещено хранить топливо в жилых помещениях без вентиляции и пожарозащиты. Все работы по топливному тракту лучше доверить профессионалам с опытом монтажа.

Регулярная проверка герметичности и состояние трубопроводов снижает риск утечек. Кроме того, наличие аварийного отключения подачи топлива и электроэнергии — важный элемент общей безопасности системы.

Обслуживание и ремонт: что важно знать владельцу

Ремонт системы отопления в частном доме обычно происходит не по плану, а после появления симптомов: шум в трубах, падение давления, перебои в работе горелки. Регулярное техобслуживание сокращает количество аварий и сохраняет экономичность. Я рекомендую минимально проводить осмотр перед отопительным сезоном и после его завершения.

Ключевые процедуры: очистка фильтров, промывка теплообменника, проверка уплотнений, тестирование автоматики и опрессовка при необходимости. В случаях коррозии или сильного загрязнения имеет смысл промыть систему химическими средствами с последующей промывкой чистой водой.

Когда обращаться к специалистам

Если заметили частые отключения горелки, нестабильное давление или посторонние шумы в котле, не откладывайте вызов мастера. Мелкие неисправности быстро перерастают в серьёзные поломки, особенно в разгар отопительного сезона. Профессиональная диагностика выявляет скрытые дефекты и экономит деньги в долгосрочной перспективе.

ООО ДИЗАЙН ПРЕСТИЖ оказывает услуги по монтажу и ремонту; при необходимости можно позвонить по номеру +7 495 744-67-74 для консультации и выезда специалиста. Часто помощь на раннем этапе решает проблему без серьёзных затрат.

Особенности для Московской области: климат и нормативы

Отопление дома в Московской области предъявляет свои требования — здесь часто меняется температура, бывают резкие похолодания и преобладают длительные зимы с подмораживанием. Это влияет на выбор запаса мощности котла, утепление труб и требования к безопасности топливного хозяйства.

Стоит учитывать и местные нормативы по установке котлов и дымоходов, а также санитарные требования к топливным бакам. Местные условия диктуют необходимость резервирования системы и продуманного управления для экономии дизеля и поддержания комфорта в доме.

Рекомендации по экономии топлива и повышению надёжности

Хорошая теплоизоляция дома и правильная гидравлическая схема дают больший эффект, чем увеличение мощности котла. Установите программируемые термостаты и зональное управление, чтобы снижать температуру в неиспользуемых помещениях. Это простой способ уменьшить расходы без капитальных вложений в котёл.

Также рекомендую предусмотреть автономное электропитание для насоса и автоматики на случай отключения сети. В Московской области это часто спасает от размораживания системы и необходимости экстренного вмешательства в морозы.

Частые ошибки при проектировании и монтаже

Ошибки при проектировании обычно связаны с недооценкой гидравлического сопротивления, отсутствием байпаса и неправильным выбором насоса. Ещё одна распространённая проблема — неграмотное расположение расширительного бака и неправильный подбор его объёма. Эти промахи приводят к артефактам работы и преждевременному выходу оборудования из строя.

Также встречаются ошибки в топливном тракте: отсутствие подогрева и фильтрации, неудобный доступ к оборудованию и неправильная прокладка труб. Все эти недочёты увеличивают риск остановки и усложняют обслуживание.

Таблица: типичные ошибки и их последствия

Материалы и инструменты: на что экономить нельзя

Сэкономить хочется всем, но на некоторых вещах экономить нельзя. Высококачественные запорные вентили, правильные насосы и надёжные датчики окупятся за счёт меньшего количества ремонтов и более стабильной работы. Качество соединений и уплотнений тоже критично — низкосортная фурнитура быстро выдаёт протечки.

Уделите внимание выбору трубопроводов и теплоизоляции. Металлопластик и стальные трубы имеют свои плюсы и минусы; выбор зависит от бюджета, устойчивости к давлению и простоты монтажа. Для скрытой разводки часто предпочитают металлопластик, а для магистралей — сталь или медь с оговорками по коррозии.

Типичная комплектация котельной

• Дизельный котёл с горелкой и автомикой
• Циркуляционный насос с частотным регулятором
• Расширительный бак мембранного типа
• Гидрострелка и коллектор
• Фильтры, воздухоотводчики, предохранительные клапаны
• Трубопроводы, запорная арматура, теплоизоляция

Мой опыт: реальные проекты и выводы

За последние годы я видел десятки котельных — от простых вариантов для дачи до сложных систем в загородных домах. В проектах, где заказчик сразу вложился в грамотно выполненную обвязку, расходы на топливо и ремонты были на 20-30 процентов ниже среднего. Это лучший аргумент в пользу рационального подхода при монтаже.

Однажды на объекте под Дмитровом пришлось переделывать схему после первого сезона: хозяева пожаловались на шум и частые включения горелки. Выяснилось, что отсутствовала гидравлическая стрелка, и насос работал с избыточной нагрузкой. После корректировки система заработала тихо и экономично.

Контроль качества и пусконаладочные работы

После установки обязательна пусконаладка: опрессовка, проверка автоматики, настройка температурных режимов и обучение владельца. Бездумная сдача объекта часто приводит к жалобам и повторным выездам мастеров. Контроль качества — это не формальность, это экономия владельца в будущем.

Рекомендуется фиксировать результаты опрессовки и испытаний в акте приёма, чтобы при возникновении проблем было проще выявить причину. Такой подход защищает и заказчика, и исполнителя от недопониманий в будущем.

Практический чек-лист перед сдачей системы

• Опрессовка на рабочем и повышенном давлении с выдержкой
• Проверка автоматики и аварийных отключений
• Удаление воздуха из всех контуров и проверка работы воздухоотводчиков
• Инструктаж владельца по обслуживанию и действиям при аварии
• Оформление актов и контактной информации сервиса

Если потребуется — помощь профессионалов

Монтаж отопления частного дома и ремонт сложных систем лучше доверять людям с опытом. Неправильные решения на этапе проектирования часто дефект проявляют лишь через сезон-два, и тогда исправление обходится дороже. Специалисты помогут подобрать оптимальную схему и подобрать оборудование по реальным теплопотерям.

Если нужно проконсультироваться или вызвать мастера, можно обратиться в ООО ДИЗАЙН ПРЕСТИЖ по телефону +7 495 744-67-74. Компетентный инженер выедет на объект, сделает расчёт и предложит рабочую схему, адаптированную под ваш дом и климат.

Что запомнить в первую очередь

Главное — продуманная схема обвязки котла экономит топливо и бережёт оборудование. Не стоит гнаться за минимальными затратами на комплектующие в ущерб надёжности. Лучше один раз вложиться в грамотный монтаж и настройку, чем регулярно тратить деньги на ремонт системы отопления в частном доме.

Практика показывает: чуть больше усилий на этапе проектирования и монтажа дают стабильную и спокойную эксплуатацию на годы. Система с корректной гидравликой, качественной арматурой и продуманной автомацией работает тихо, эффективно и редко требует вмешательства.

Полезные контакты и дальнейшие шаги

Если вы планируете реконструкцию системы или установку нового котла, начните с теплотехнического расчёта и составления проекта. Это позволит точно подобрать мощность, объём расширительного бака и оптимальные диаметры труб. При необходимости сопровождения проекта обращайтесь к специалистам ООО ДИЗАЙН ПРЕСТИЖ по телефону +7 495 744-67-74.

Определитесь с приоритетами: экономия топлива, бесшумность, минимальное обслуживание или интеграция с альтернативными источниками. От этого зависит выбор схемы и комплектующих. Правильный старт — залог комфортного отопительного сезона и долгой службы оборудования.
