Схема обвязки газового котла в частном доме

Схема обвязки газового котла в частном доме: монтаж и ошибки. Как правильно обвязать газовый котёл: понятная схема обвязки для частного дома. Правильная схема обвязки газового котла отопления в частном доме решает не только вопрос комфорта, но и безопасности, экономии топлива и долговечности оборудования. Здесь нет места догадкам: каждая арматура, каждый отвод и каждый прибор влияют на работу системы. В статье разберём типовые схемы, назначение элементов, ошибки, которые стоит избегать, и подскажем, как подойти к монтажу с умом, чтобы отопление служило годы.

Зачем нужна грамотная обвязка и что от неё зависит

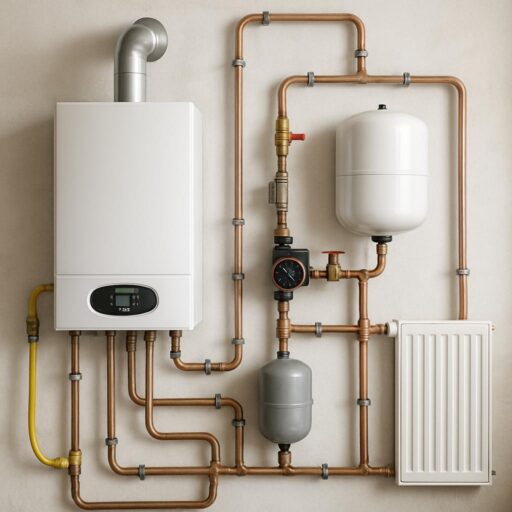

Обвязка объединяет котёл, насосы, расширительный бак, контуры отопления и систему безопасности в единый организм. От качества проекта зависит эффективность работы котла, скорость прогрева дома и стабильность давления в системе.

Неправильная схема приводит к шуму, коррозии, частым поломкам и перерасходу газа. Учитывать надо гидравлику, температуру обратки и особенности разводки радиаторов и тёплых полов.

Основные элементы любой обвязки

Ниже — перечень компонентов, которые присутствуют почти в каждой системе отопления частного дома. Понимание их функций упрощает принятие решений при проектировании и монтаже.

• Котёл — источник тепла, требует правильного присоединения к газопроводу и системе отопления.
• Циркуляционный насос — обеспечивает движение теплоносителя по контурам.
• Расширительный бак — компенсирует изменение объёма воды при нагреве.
• Группы безопасности — предохраняют от избыточного давления и позволяют слить воду.
• Обратный клапан, запорная арматура, фильтры — обеспечивают надёжность и удобство обслуживания.

Эти элементы комбинируют по-разному в зависимости от выбранной схемы и задач заказчика. Правильная комбинация минимизирует риски при ремонте и эксплуатации.

Таблица: назначение основных компонентов

Таблица помогает увидеть назначение и расположение элементов на схеме без лишних слов.

Типовые схемы обвязки: от простого к сложному

Существует несколько распространённых вариантов обвязки. Выбор зависит от размеров дома, количества контуров, наличия тёплого пола, бака ГВС и предпочтений владельца.

Рассмотрим основные схемы: простую с последовательной разводкой, двухтрубную с обраткой и схему с гидрострелкой для сложных систем.

Простая последовательная схема

Эта схема часто применяется в небольших домах с ограниченным количеством радиаторов. Теплоноситель проходит через радиаторы последовательно, что упрощает монтаж и снижает стоимость.

Однако у последовательной разводки есть недостаток: радиаторы, расположенные дальше от котла, прогреваются хуже. Такой вариант редко используют в домах с несколькими этажами.

Двухтрубная схема с коллектором

Здесь подача и обратка идут параллельно по отдельным трубам, а каждый радиатор подключён к распределителю. Это увеличивает равномерность прогрева и позволяет регулировать температуру в отдельных помещениях.

Для тёплого пола и радиаторов обычно используют раздельные контуры с собственными насосами или балансировочными клапанами. Такой подход позволяет гибко настраивать систему и облегчает ремонт.

Схема с гидрострелкой

Гидрострелка выполняет роль гидравлического разделителя: она стабилизирует поток между котловым контуром и потребителями, предотвращая взаимное влияние циркуляционных насосов. Это важно в сложных системах с несколькими насосами и котельной, где требуется чёткая балансировка.

Применение гидрострелки облегчает регулировку и снижает риск кавитации насосов, а также упростит подключение буферных ёмкостей и бойлера ГВС.

Особенности обвязки при разных вариантах отопления

Нельзя применять одну и ту же схему ко всем домам. Нужны поправки для тёплых полов, контуров ГВС, комбинированных систем и участков с большим гидравлическим сопротивлением.

Две важные темы — температурный режим и гидравлика. Каждый контур может требовать собственного насоса и термостатической регулировки для достижения наиболее комфортной работы.

Тёплый пол: что нужно учесть

Тёплые полы работают при низких температурах подачи, поэтому их подключают через смесительный узел. Этот узел снижает температуру котловой воды до безопасного уровня и обеспечивает стабильность теплоотдачи.

Неправильная обвязка тёплого пола приводит к неравномерному прогреву, перегреву полот или шуму при пуске. Часто в таких схемах ставят термостатические клапаны и балансировочные устройства.

Комбинация отопления и ГВС

Если котёл отвечает и за горячее водоснабжение, схема усложняется: добавляются бойлеры, трёхходовые клапаны и автоматика. Важно обеспечить приоритет ГВС при одновременной работе, чтобы не допустить охлаждения контура отопления в критический момент.

Правильный приоритет и автоматика, установленные грамотно, дают удобство пользования и снижают износ оборудования.

Проектирование и расчёты: что учесть до монтажа

Перед началом монтажа отопления частного дома делают теплотехнический расчёт, подбирают мощность котла и рассчитывают потери тепла в стенах, окнах и вентиляции. Это не формальность — без точных данных система будет либо недостаточно мощной, либо неоправданно дорогой.

Гидравлический расчёт определяет диаметр труб, диаметр насосов и места установки байпасов и балансировочных клапанов. Пренебрежение этими расчётами приводит к постоянным регулировкам и ремонту системы.

Выбор котла и его мощность

Котёл выбирают по суммарным теплопотерям дома, учитывая запас мощности на экстремальные морозы и возможность одновременной подготовки ГВС. Часто берут котёл с двухконтурной схемой или котёл с возможностью подключения бойлера-накопителя.

Важно обратить внимание не только на номинальную мощность, но и на диапазон модуляции: котлы с широким диапазоном работают экономичнее в межсезонье.

Диаметры и материалы труб

Материал труб выбирают по условиям эксплуатации и бюджету: стальные, медные и пластиковые (PEX, полипропилен). Каждый материал имеет свои преимущества и нюансы монтажа.

Диаметры труб рассчитывают исходя из расхода теплоносителя и длины участков. Неправильно подобранный диаметр приводит к шуму, перегреву или недостаточной циркуляции.

Автоматика и управление: комфорт и экономия

Современная автоматика регулирует температуру в помещениях, управляет насосами и переключает приоритеты. Правильно настроенная система экономит топливо и продлевает срок службы котла.

Системы погодозависимого управления настраиваются на наружную температуру, снижая температуру подачи в тёплое межсезонье. Это простое, но эффективное решение экономии.

Какие датчики и контроллеры нужны

Минимум — датчик температуры обратки, датчик температуры подачи и комнатный термостат. Для сложных систем добавляют датчики наружной температуры, датчики давления и протока, а также управляющие модули.

Автоматика должна быть совместима с котлом и насосами. Часто производитель котла предлагает собственные контроллеры, но можно использовать универсальные решения с грамотной интеграцией.

Безопасность: группы безопасности и требования

Безопасность системы — первоочередной критерий. В составе обвязки обязательно присутствует группа безопасности, которая включает предохранительный клапан, манометр и сливной кран.

Также необходимы обратные клапаны, фильтры и средства защиты от замерзания в непостоянно отапливаемых помещениях. Правильное размещение и доступность для обслуживания важны не меньше, чем сама арматура.

Группы безопасности: что и где ставить

Группа безопасности обычно устанавливается на отопительном патрубке котла до циркуляционного насоса. Это обеспечивает быструю защиту при избыточном давлении и позволяет сбросить часть воды в случае необходимости.

Не стоит экономить на качестве клапанов и манометров. Отказ недорогого предохранительного клапана может привести к серьёзным повреждениям котла и системы в целом.

Частые ошибки при проектировании и монтаже

Есть несколько типичных просчётов, которые встречаются регулярно: неправильный выбор насоса, отсутствие гидравлического разделителя, некорректно рассчитанные диаметры труб и отсутствие байпасов.

Такие ошибки приводят к шуму, плохому прогреву и частым поломкам, и их исправление часто стоит дороже первоначального корректного проекта.

Список типичных ошибок

• Монтаж котла без группы безопасности и манометра.
• Подключение нескольких контуров без гидродифференциала.
• Использование слишком узких труб для магистралей.
• Отсутствие байпасного рукава при возможности блокировки циркуляции.
• Неправильная разводка электрических цепей автоматики.

Избежать большинства проблем помогает тщательное проектирование и привлечение специалистов для монтажа и первичного запуска.

Ремонт системы отопления в частном доме: как действовать при неисправностях

Ремонт системы отопления в частном доме начинается с диагностики: нужно понять, где проблема — в котле, насосе, воздушных пробках или в разгоне гидравлики. Нередко источник проблем виден по звукам и неравномерности прогрева.

Можно устранить некоторые неисправности самостоятельно: промыть фильтр, удалить воздух из системы через кран Маевского, проверить питание насосов. Однако работы с газовым оборудованием должен выполнять сертифицированный специалист.

Основные симптомы и вероятные причины

Если радиаторы холодные внизу — проблема с завоздушиванием или неправильной балансировкой. Если котёл постоянно зацикливается — возможно, не хватает теплообмена или есть проблемы с датчиками.

Шумы в трубах часто указывают на кавитацию насоса или неверно подобранный байпас. При утечках и падении давления нужно искать источник и не запускать систему до устранения.

Монтаж отопления частного дома: когда стоит довериться профессионалам

Монтаж отопления частного дома включает не только укладку труб, но и сложную настройку автоматики, настройку гидравлики и проверку безопасности. Опытный монтажник видит нюансы, которые не всегда очевидны в проекте.

Компания ООО ДИЗАЙН ПРЕСТИЖ выполняет полный цикл работ от проекта до пусконаладки; при необходимости можно позвонить по телефону +7 495 744-67-74 для консультации по подбору схемы и оборудования.

Преимущества профессионального монтажа

Профессионалы выполняют точные расчёты, подбирают оборудование с учётом климатических особенностей и проводят пусконаладочные работы. Это минимизирует риски поломок в первый зимний сезон.

Кроме того, грамотный подрядчик оформляет документы, предоставляет гарантии и даёт рекомендации по эксплуатации и периодическому обслуживанию.

Особенности для Московского региона: отопление дома в Московской области

В Московской области климат требует тщательного подхода к выбору мощности котла и утеплению дома. Заморозки и сезонные перепады температур делают необходимым учёт экстремальных сценариев при проектировании.

Также важно учитывать специфику местности: удалённость от сервисных центров, качество воды и доступность газа влияют на выбор оборудования и необходимость дополнительных фильтров или внешнего бака.

Практические советы для московских домовладельцев

Учитывайте запас мощности котла около 10–20% на случай суровой зимы и возможных теплопотерь. Рекомендуется устанавливать систему фильтрации воды и магниевые аноды, если вода жёсткая.

При монтаже в Московской области подумайте о возможности автоматического подогрева стояков и о системе удалённого мониторинга — это сократит время реакции при неисправности зимой.

Балансировка и пусконаладка: финальный аккорд перед сезоном

Балансировка распределения потоков по контурам — одна из ключевых операций. Даже идеально спроектированная система потребует регулировки после первого запуска в рабочем режиме.

Пусконаладка включает проверку герметичности, наполнение и удаление воздуха, регулировку насосов и настройку автоматики по температурным графикам.

Порядок действий при пуске

• Проверить правильность подключений и наличие необходимых предохранительных устройств.
• Плавное заполнение системы с постоянным контролем манометра.
• Удаление воздуха и первичная регулировка насосов.
• Настройка автоматики и проверка приоритетов ГВС и отопления.

После пуска рекомендуется провести работу в режиме несколько суток, чтобы убедиться в отсутствии течей и устойчивости параметров.

Обслуживание и долгосрочная эксплуатация

Регулярное обслуживание продлевает срок службы системы и исключает неожиданные поломки в зимний период. Сюда входят проверка группы безопасности, очистка фильтров и контроль состояния расширительного бака.

Плановые осмотры лучше проводить до начала отопительного сезона; мелкие проблемы проще устранить в тёплое время года, чем при экстремальных морозах.

Периодический список работ

• Раз в год — проверка и при необходимости замена предохранительного клапана.
• Раз в 1–2 года — промывка теплообменника и фильтров.
• При первых признаках падения давления — поиск и устранение утечек.
• При шуме или вибрации — проверка насоса и балансировка системы.

Если вы не уверены в диагнозе, лучше вызвать специалиста. Самостоятельные попытки вносить изменения в газовое оборудование опасны.

Примеры из практики: живые случаи и выводы

Однажды в доме со старой разводкой я столкнулся с постоянными шумами и неравномерным прогревом. Проблема оказалась в неправильно подобранном насосе и отсутствии гидрострелки. После замены насоса и установки гидрострелки дом стал прогреваться равномерно, а расходы газа уменьшились.

В другом случае при ремонте системы отопления в частном доме заказчик пытался сэкономить и установил трубу меньшего диаметра. Итог — постоянные пробки в циркуляции и необходимость переделки уже после первого сезона. Это обошлось дороже, чем правильная установка изначально.

Как выбрать подрядчика и на что обратить внимание

Выбирая специалиста для монтажа или ремонта, смотрите на портфолио выполненных объектов, наличие сертификации и отзывы клиентов. Характерный признак профессионализма — готовность предоставить расчёты и подробную схему обвязки перед началом работ.

Не лишним будет запросить план обслуживания и гарантию на работы. Это поможет избежать неоправданных расходов и даст уверенность в работе системы отопления.

Контрольные вопросы при приёме работ

• Имеется ли проект с расчётами теплопотерь и гидравлики?
• Какие приборы и арматура включены в поставку, есть ли паспорта и сертификаты?
• Будет ли выполнена пусконаладка и тестовый прогон перед сдачей объекта?
• Какие сроки гарантии на монтаж и оборудование?

Ответы на эти вопросы помогают оценить компетентность подрядчика и снизить риск ошибок при монтаже.

Стоимость работ и где можно сэкономить без риска

Стоимость зависит от сложности схемы, качества материалов и региона. Сэкономить можно на декоративных элементах и выборе моделей со стандартной комплектацией, но экономить на ключевых элементах, таких как предохранительные клапаны или насосы, не стоит.

Иногда имеет смысл инвестировать больше в автоматику и гидравлическое разделение — это окупается за счёт более экономной работы котла и меньшего числа ремонтов.

Пример примерной разбивки стоимости

Это приблизительные значения, которые зависят от конкретного проекта и выбранной технологии.

Советы для тех, кто планирует модернизацию

Если вы модернизируете старую систему, прежде всего оцените состояние котла и теплообменника. Часто замена отдельных узлов даёт временный эффект, тогда как комплексная модернизация решает проблему радикально.

Иногда лучше установить бойлер-накопитель, добавить буферную ёмкость или заменить циркуляционный насос на более экономичный экземпляр с частотным регулятором.

Энергоэффективные решения

• Котлы с модуляцией мощности для работы в частотном режиме.
• Интеграция погодозависимой автоматики.
• Использование теплоизоляции и уменьшение потерь на трассах.

Такие меры сокращают потребление топлива и повышают комфорт в доме без крупной реконструкции.

Итак, правильная схема обвязки газового котла отопления в частном доме — это совокупность точных расчётов, грамотного подбора компонентов и профессионального монтажа. Сбалансированная гидравлика, качественная автоматика и своевременное обслуживание делают отопление предсказуемым и экономичным. Если нужен проект или консультация по конкретному объекту, специалисты ООО ДИЗАЙН ПРЕСТИЖ помогут с подбором и реализацией — звоните +7 495 744-67-74.
