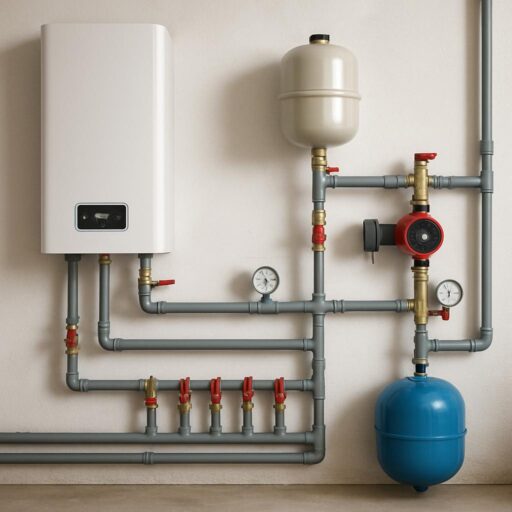

Схема обвязки электрического котла отопления в частном доме — пошагово. Как правильно собрать схему обвязки электрического котла отопления в частном доме: подробное руководство. Электрический котел легко представить как спокойного, но требовательного партнера в системе отопления: работает тихо, но требует аккуратной обвязки, чтобы отдавать тепло эффективно и безопасно. В этой статье я расскажу, какие элементы нужны для грамотной схемы обвязки электрического котла отопления в частном доме, на что обратить внимание при монтаже и эксплуатации, а также поделюсь практическими рекомендациями из реальных работ.
Почему важна правильная обвязка
Обвязка задает поведение всей системы отопления в частном доме. Неправильное соединение труб, отсутствие группы безопасности или автоматики приводит к неравномерному отоплению, повышенному износу оборудования и риску аварийных ситуаций.
Для домов в холодных регионах, например при отопление дома в Московской области, ошибки в обвязке могут дорого обойтись: повышенные теплопотери и частые поломки. Хорошо продуманная схема экономит энергию и продлевает срок службы котла.
Основные компоненты обвязки
Ни одна схема обвязки электрического котла отопления в частном доме не обойдется без базовых элементов: циркуляционного насоса, группы безопасности, расширительного бака, запорной и предохранительной арматуры. Эти элементы обеспечивают гидравлику, безопасность и регулирование.
Помимо базовых деталей, часто используют разделительный модуль или гидрострелку, коллекторы для нескольких контуров и смесительные узлы для теплых полов. Выбор зависит от схемы отопления (однотрубная, двухтрубная, коллекторная) и требований к температурному режиму.
Циркуляционный насос
Насос отвечает за движение теплоносителя по контуру. Его мощность подбирают по сопротивлению системы и требуемому расходу.
Для монтажа отопления частного дома обычно выбирают энергоэффективные насосы с автомикой регулировки частоты вращения. Это позволяет экономить электроэнергию и снижать гидравлические удары при частых переключениях.
Группа безопасности и предохранительные устройства
Группа безопасности включает манометр, предохранительный клапан и воздухоотводчик. Она защищает котел от избыточного давления и помогает контролировать состояние системы.
Предохранительный клапан должен быть настроен на рабочее давление системы плюс небольшой запас. Обычный диапазон для частных домов — 1.5–2.5 бара, в зависимости от высоты установки и конфигурации трубопровода.
Расширительный бак
Расширительный бак компенсирует температурное расширение теплоносителя. Его объем рассчитывают по объему системы и температурной амплитуде.
В системах закрытого типа используют мембранные баки. При подборе важно учитывать рабочее давление и корректно установить преднапор мембраны, иначе бак быстро выйдет из строя.
Типы схем обвязки — что выбрать
Существуют несколько типовых схем, каждая имеет свои плюсы и минусы: простая однотрубная, двухтрубная, коллекторная система и схема с гидрострелкой. Выбор зависит от планировки дома и требований к комфорту.
Ниже я кратко перечислю схему и дам практическую рекомендацию для каждого варианта, чтобы вы могли соотнести их с реальными задачами при монтаж отопления частного дома.
Однотрубная схема
Однотрубная система проще и дешевле в монтаже, но уступает в равномерности прогрева. Температура жидкости снижается по мере удаления от котла, поэтому последние радиаторы могут быть менее горячими.
Этот вариант подходит для небольших домов или временных решений. Если решите использовать однотрубку, ставьте байпасные участки и балансировочные вентили, чтобы уменьшить неравномерность нагрева.
Двухтрубная схема
Двухтрубная система обеспечивает стабильный теплообмен: каждому прибору приходит горячая вода, а обратный поток уводит охлажденный теплоноситель. Это обеспечивает лучший комфорт и простоту балансировки.
При монтаже обратите внимание на правильную прокладку обратных магистралей и на наличие балансировочных клапанов. Такая схема более предпочтительна для домов средней и большой площади.
Коллекторная (лучевая) схема
Коллекторная система подразумевает, что каждый контур подключается к распределительному коллектору. Это обеспечивает точную регулировку и удобный монтаж теплых полов и отдельных зон.
Коллектор удобен при сложных планировках и нескольких зонах отопления. Однако требует больше материалов и грамотного расчета гидравлики для равномерного распределения потоков.
Схема с гидрострелкой
Гидрострелка (разделитель гидравлический) нужна, когда котел и контуры имеют различное гидравлическое сопротивление. Она снижает влияние циркуляционного насоса котла на контуры и упрощает балансировку.
Для электрических котлов гидрострелка полезна при подключении нескольких насосов и коллекторов. Она устраняет гидравлические помехи и делает систему более стабильной в эксплуатации.
Электрическая часть обвязки — безопасность и требования
Электрикa — отдельная тема. Электрический котел требует отдельной питающей линии, правильного заземления и защиты через автоматические выключатели и УЗО. Нельзя пренебрегать требованиями ПУЭ и местных нормативов.
Часто встречаю ошибки: тонкий кабель, недостаточный автомат, отсутствие контактора для дистанционного включения. Все это увеличивает риск выхода из строя котла и создает пожароопасные ситуации.
Питание и автоматический выключатель
Котел подключается на отдельный кабель с сечением, рассчитанным под максимальную мощность. Автомат защиты выбирают с учетом пусковых токов и характеристики кабеля.
Рекомендую ставить автомат с плавностью отключения и предусмотреть резервный ввод при больших мощностях. Обязательна установка УЗО для защиты от тока утечки и поражения электричеством.
Контактор и дистанционное управление
Для включения мощных котлов обычно используют контактор с цепью управления, защищенной от перегрузок. Это позволяет управлять котлом от комнатного термостата или внешней автоматики.
Контактор должен устанавливаться в электрощите, доступ к нему должен быть удобен для обслуживания, а все соединения — прочно затянуты с использованием клеммных колодок.
Гидравлика и балансировка
Правильная гидравлика — залог ровного прогрева и экономного расхода электроэнергии. Балансировка системы выполняется с помощью регулирующих вентилей и балансировочных клапанов на ветвях.
Нужно учитывать перепады высот, длину контуров и сопротивление радиаторов. Часто при проектировании я делаю небольшие расчеты потерь давления и подбираю насос с запасом по напору.
Воздухоудаление и обслуживание
Воздух в системе снижает эффективность теплообмена и повышает шум. Автоматические воздухоотводчики устанавливают в верхних точках контура, а ручные — на радиаторах для периодической прокачки.
Во время запуска обязательно проверяйте наличие воздуха и проводите прокачку поочередно в каждом радиаторе. Это простая операция, но она сильно влияет на комфорт и экономию.
Материалы и компоненты трубопровода
Выбор материала труб зависит от бюджета, требуемой долговечности и особенностей монтажа. Популярные варианты — стальные, медные, пластиковые трубы PEX и металлопластиковые.
Каждый материал имеет свои плюсы: сталь прочна и устойчива при высоких температурах, PEX гибок и прост в монтаже, медь долговечна, но дороже. При выборе учитывайте совместимость фитингов и возможности сварки или прессовки.
Изоляция труб
Теплоизоляция труб обязательна для наружных и подполных трасс, а также для стояков в неотапливаемых помещениях. Это уменьшает теплопотери и уменьшает риск конденсата.
Используйте минераловатные или пенополиэтиленовые оболочки подходящей толщины в зависимости от температуры и условий эксплуатации. Это недорогая мера, которая заметно повышает КПД системы.
Комбинация с теплым полом и бойлером ГВС
Если в доме планируется теплый пол, в схеме обвязки электрического котла отопления в частном доме следует предусмотреть смесительный узел. Он будет понижать температуру подачи для контуров пола.
Для горячего водоснабжения обычно устанавливают бойлер косвенного нагрева. Его подключают через теплообменник или в непосредственную схему с возможностью приоритета ГВС на время подогрева.
Смесительный узел
Смесительный узел содержит насос, термостатический клапан и обратный клапан. Он корректирует температуру подачи в зависимости от требуемой для теплого пола.
Очень важно настроить обратные клапаны и терморегуляцию так, чтобы теплый пол не «забирал» всю тепловую мощность в первом приоритете.
Пусконаладка и ввод в эксплуатацию
Пусконаладка — не место для спешки. После сборки системы необходимо проверить герметичность, провести заполнение теплоносителем, удалить воздух и настроить автоматику.
При запуске мониторьте показания манометра и температурные датчики. Малейшие отклонения помогут выявить ошибки монтажа до того, как они превратятся в неисправности.
Пошаговая проверка при вводе в эксплуатацию
- Проверить затяжку всех резьбовых соединений и правильность подсоединения электрики.
- Медленно заполнить систему, контролируя манометр и утечку через предохранительный клапан.
- Удалить воздух из верхних точек и радиаторов.
- Включить котел на минимальную мощность и постепенно увеличить до рабочей, наблюдая за температурой и давлением.
Такая последовательность снижает риск гидроударов и перегрева отдельных узлов. В процессе настраивайте циркуляцию и балансировку, чтобы каждый радиатор нагревался равномерно.
Обслуживание и ремонт
Регулярное техническое обслуживание продлевает срок службы и снижает расходы на ремонт. Проверка группы безопасности, состояния мембраны расширительного бака и чистоты теплообменника должна быть в списке ежегодных работ.
Если потребуется ремонт системы отопления в частном доме, важно быстро локализовать проблему: течь, износ насоса или электроплата котла. Правильная схема обвязки облегчает диагностику и сокращает простои.
Типичные неисправности и их признаки
- Пониженное давление в системе — возможная течь или повреждение мембраны расширительного бака.
- Воздух в системе — шум, холодные участки радиаторов.
- Неравномерный нагрев — неправильная балансировка или неисправность насоса.
- Частые включения/выключения котла — ошибки в настройке термостата или неверная мощность котла под объем дома.
Реагировать следует оперативно. Малые неисправности, оставленные без внимания, приводят к более серьезным поломкам и увеличению стоимости ремонта.
Особенности для Московской области
При отопление дома в Московской области важно учитывать сезонные перепады температуры и возможные сильные морозы. Это влияет на подбор запаса мощности котла и на требуемую теплоизоляцию трубопроводов.
В холодных регионах рекомендуют дополнительную защиту от промерзания для наружных узлов, а также корректировку настроек автоматики с учётом ночного понижения температур.
Практические советы для климата Подмосковья
Увеличьте резерв мощности котла на 10–20% при проектировании. Это позволит справляться с тепловыми нагрузками в сильные морозы и даст запас для горячего водоснабжения.
Также стоит предусмотреть аварийное питание или мобильный резерв для периодов перебоев электроэнергии. Даже кратковременная потеря отопления в морозы может привести к серьезным последствиям для дома.
Пример типичной схемы и таблица компонентов
Ниже приведена упрощенная таблица основных компонентов, которые входят в типовую схему обвязки электрического котла отопления в частном доме. Она поможет создать список покупок и понять, что нужно для монтажа.
| Компонент | Функция |
|---|---|
| Электрический котел | Генерация тепла |
| Циркуляционный насос | Принудительное движение теплоносителя |
| Группа безопасности | Защита от избыточного давления и воздух |
| Расширительный бак | Компенсация температурного расширения |
| Коллектор/гидрострелка | Распределение и разделение гидравлических цепей |
| Термостаты и автоматика | Регулирование температуры и режимов работы |
Эта таблица не исчерпывающая, но служит ориентиром. В зависимости от выбранной схемы добавляются смесительные узлы, дополнительные насосы и фильтры.
Контроль качества монтажа и ответственность
При монтаже отопления частного дома важно привлекать специалистов, которые знакомы с нормами и практикой. Это экономит время и деньги в долгосрочной перспективе.
Если вы выбираете подрядчика, проверьте отзывы, наличие опыта в работах аналогичной сложности и соблюдение техрегламентов. Для справки по монтажу и обслуживанию можно обратиться в компанию ООО ДИЗАЙН ПРЕСТИЖ по телефону +7 495 744-67-74.
Личный опыт — один реальный кейс
Однажды я участвовал в проекте дома с комбинированной системой — радиаторы на верхнем этаже и теплые полы на первом. Заказчик хотел простое решение, но условия требовали гибкой схемы. Мы выбрали электрокотел с гидрострелкой и тремя отдельными насосными группами.
В процессе стало ясно, что без колонок регулирования и балансировочных клапанов теплые полы «перетягивали» теплоту на себя. После установки термостатических клапанов и настройки насосов система заработала ровно, а расход электроэнергии снизился на заметный процент.
Чек-лист перед началом работ
Перед тем как приступать к монтажу, проверьте ключевые моменты: мощность котла, доступ к электропитанию, место для расширительного бака и удобный доступ к группе безопасности. Это избавит от переделок в процессе установки.
- Подобранная мощность котла с запасом 10–20%.
- Отдельная защитная линия и УЗО в щите.
- Место для гидрострелки/коллектора и возможности для обслуживания.
- Качество труб и фитингов, их совместимость с теплоносителем.
Список не заменит полноценного проекта, но помогает упорядочить подготовку и снизить риск ошибок при монтаж отопления частного дома.
Корректная схема обвязки электрического котла отопления в частном доме — это не только набор труб и запорной арматуры, а продуманная система, обеспечивающая безопасность, экономичность и комфорт. Применение правильной гидравлики, автоматики и грамотного электроподключения делает отопление надежным на десятилетия.
Если вы планируете монтаж или ремонт системы отопления в частном доме и хотите получить помощь профессионалов, компания ООО ДИЗАЙН ПРЕСТИЖ готова проконсультировать и выполнить работы. Телефон для связи +7 495 744-67-74. Обсудите проект — и вы получите понятную схему и смету работ, адаптированную под ваш дом и климатические условия.
