Схема обвязки дровяного котла в частном доме — просто и надежно. Как правильно обвязать дровяной котел: понятная инструкция для частного дома. Дровяной котел — это не только романтика живого огня, но и сложная инженерная система, от которой зависит комфорт зимой. В этой статье я подробно разберу, как устроена схема обвязки дровяного котла отопления в частном доме, какие узлы обязательно должны быть, какие ошибки чаще всего допускают при монтаже и ремонте, и как сделать систему надежной и удобной в эксплуатации. Текст подойдет и тем, кто планирует монтаж отопления частного дома, и тем, кто ищет варианты модернизации или ремонта системы отопления в частном доме.
Почему правильная обвязка критична
Казалось бы, котел ставится и трубы подсоединяются, однако от грамотной обвязки зависит длительность службы котла, экономичность сжигания дров и безопасность жильцов. Неправильный гидравлический порядок приводит к короткой работе горелки, шумам в трубах, обратной тяге и даже к перегревам.
Я видел котлы, которые работали годами, пока хозяин не решился на грамотный монтаж отопления частного дома и не установил накопительный бак. После этого расход дров снизился вдвое и пропали постоянные остановки из-за перегрева.
Основные принципы схемы обвязки
Любая схема обвязки должна решать три задачи: обеспечить стабильную циркуляцию теплоносителя, защитить котел от температурных ударов и предотвратить обратную тягу. Это достигается за счет правильного расположения насосов, байпасов, термостатических клапанов и расширителя.
Стандартная логика такова: котел отдает тепло в систему отопления, избыток теплоты при необходимости уходит в буферный накопитель или теплообменник, аварийные сбросы происходят через предохранительные устройства. Если следовать этой логике, отопление в частном доме будет работать предсказуемо.
Типы схем — краткий обзор
Существует несколько базовых подходов: простая циркуляция через котел и радиаторы, схема с буферной емкостью, и сложные комбинированные варианты с бойлером для ГВС и несколькими контурами. Выбор зависит от размера дома, числа потребителей и качества дров.
Для небольшого коттеджа подойдет простая схема с принудительной циркуляцией и небольшим расширительным баком. Для больших домов и при нестабильном топливе лучше использовать буферную емкость, чтобы снизить число розжигов и остановок котла.
Обязательные элементы обвязки
Список основных компонентов невелик, но каждый пункт важен. Неправильный подбор любого элемента может привести к падению КПД и проблемам с безопасностью.
- Циркуляционные насосы для котла и контуров.
- Обратный и предохранительный клапаны, обратные клапаны, фильтры.
- Байпасная линия с регулирующим клапаном.
- Расширительный бак, манометр, воздухоотводчики.
- Буферная ёмкость и теплообменник для ГВС при необходимости.
Нередко устанавливают гидравлическую стрелку, она выравнивает потоки между котлом и потребителями. Без неё при включении дополнительного контура может нарушиться работа котла.
Гидравлическая стрелка — зачем она нужна
Гидравлическая стрелка обеспечивает разделение первичного контура котла и вторичных контуров отопления. Это предотвращает взаимное влияние насосов и позволяет правильно подбирать расход в каждом контуре.
В реальной практике установка стрелки решила проблему, когда при одновременной работе котла и бойлера происходили гидравлические помехи и насосы фиксировали нестабильное давление. После монтажа стрелки эти явления пропали.
Разновидности обвязок: с буфером и без буфера
Схема без буфера проще и дешевле, но эффективна только при постоянной, правильной эксплуатации. Буферный накопитель увеличивает инерционность системы и снижает количество розжигов, что важно при дровяном отоплении.
Для больших домов и при частой подаче влажных дров буфер почти всегда оправдан. Он позволяет котлу работать более равномерно, а владельцу меньше бегать с дровами и подбрасывать их в зону управления.
Когда необходим буферный бак
Буфер рекомендуют при мощных котлах, при наличии нескольких контуров отопления или при желании интегрировать систему ГВС. Также буфер полезен при комбинированных вариантах с солнечными коллекторами или твердотопливным котлом в связке с электрическим твердотопливным генератором.
Мой опыт показывает, что в типичном загородном доме буфер снижает расход дров на 20-40 процентов. Первые несколько месяцев бывают ошибки в настройках, но потом система устаканивается и начинает работать экономно.
Схематические решения: наиболее распространенные варианты
Ниже перечислены распространенные варианты обвязки. Для наглядности приведена таблица с их плюсами и минусами.
| Вариант | Плюсы | Минусы |
|---|---|---|
| Прямая обвязка с насосом | Простота, низкая стоимость | Частые розжиги, риск перегрева |
| Обвязка с байпасом и термоклапаном | Защита от температурных ударов, стабильность | Нужна тонкая настройка |
| С буферной емкостью и гидравлической стрелкой | Экономия дров, гибкость подключения контуров | Большие первоначальные вложения, требует места |
Таблица даёт общее представление, но выбор конкретной схемы завязан на параметрах дома и потребностях пользователей.
Пример типовой схемы с буфером

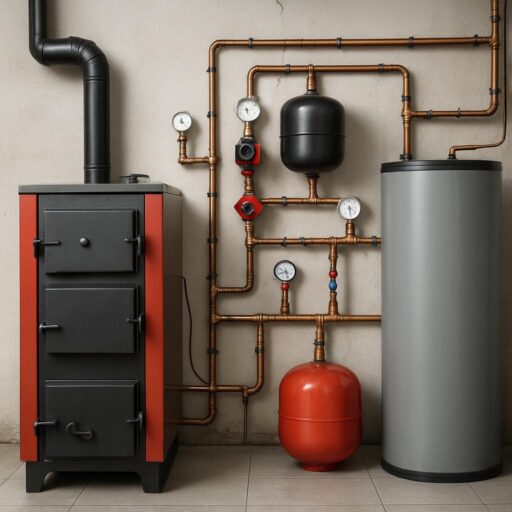

Типовой набор узлов выглядит так: котел — циркуляционный насос первичного контура — гидравлическая стрелка — буферный бак — циркуляционные насосы контуров — радиаторы. Важно предусмотреть термостатический байпас и обратный клапан непосредственно в районе котла.
Такая схема обеспечивает равномерный отбор тепла и защищает чугунные котлы от резких перепадов температуры, которые особенно опасны для материалов и швов.
Монтаж: порядок работ и важные нюансы
Монтаж отопления частного дома требует подготовки и понимания гидравлики. Нельзя просто соединять элементы вслепую, важно соблюдать уклоны труб, располагать запорную арматуру и предусматривать точки для промывки и обслуживания.
Первый этап — проект. Даже простую схему стоит нанести на бумагу, указав диаметр труб, расположение насосов и предохранительных устройств. На этапе проекта легче обнаружить коллизии и предусмотреть место для расширителя и буфера.
Выбор диаметра и материалов труб
Для разводки часто используют стальные или полипропиленовые трубы, можно применять металлопластик. Диаметры подбирают исходя из расчетного расхода: чаще всего под котел используют от 1 до 1,5 дюйма, для магистралей внутри дома 3/4 дюйма и ниже для терморегуляторов контуров.
Пластиковые трубы удобны в монтаже, но при высокой температуре важно следить за их пределом эксплуатации. Сталь дороже в работе, но более надежна в долгосрочной перспективе при правильной антикоррозионной защите.
Установка насосов и байпасов
Насос ставят так, чтобы он создавал устойчивую циркуляцию и не влиял на работу котла при остановке. Байпас нужен для защиты от слишком низкой температуры обратки, он позволяет горячему теплоносителю смешиваться с холодной обраткой, поддерживая минимальную температуру входа в котел.
Ставьте регулируемый байпас и термоклапан, они помогут избежать ситуации, когда котел постоянно горит неэффективно из-за слишком холодной обратки.
Оборудование безопасности и автоматика
Надёжная автоматика упрощает жизнь владельцу и повышает безопасность. Это термомеханические и электронные контроллеры, термостаты для контуров, насосные модули с приоритетом ГВС и температурные датчики на подаче и обратке.
Обязательно устанавливают предохранительный клапан и манометр. В систему также включают автоматические воздухоотводчики и аварийные термостаты, которые срабатывают при критических температурах.
Автоматика и управление контурами
Современные контроллеры позволяют разделить зоны с разными температурными режимами и графиками работы. Для больших домов это существенная экономия энергии и удобство эксплуатации.
В моем опыте установка зоны с управлением по теплым полам и отдельной зоной радиаторов позволила снизить потребление дров и обеспечить комфорт в разных частях дома.
Монтаж дымохода и требования по тяге
Правильный дымоход критичен для работы дровяного котла. Источником проблем часто становятся негерметичные соединения и неправильный диаметр трубы. Дымоход должен обеспечивать стабильную тягу при разных погодных условиях.
Для каменных и нержавеющих дымоходов важно соблюдать высоту над коньком крыши и изоляцию, чтобы не было обледенения и образования конденсата, особенно в регионах с холодными зимами.
Особенности для Московской области
Отопление дома в Московской области имеет свои нюансы: зимы холодные и переменчивые, значит система должна выдерживать длительные нагрузки. Также важна доступность сервисных служеб и возможность быстрой поставки расходников.
При проектировании учитывайте разнообразие температур и влажность. Комбинация буфера плюс качественная автоматика особенно оправдана в этом регионе, где периоды оттепелей чередуются с морозами.
Пуско-наладка и первый запуск
Пуск котла — это отдельная процедура. До первого розжига нужно проверить герметичность всех соединений, давление в системе и работу насосов. Обязательна промывка контура перед заполнением новой системой теплоносителем.
Первый запуск лучше проводить под присмотром специалиста. Я не раз выезжал на такие старты и видел, как вовремя замеченная ошибка в подключении байпаса спасла котел от перегрева и раннего выхода из строя.
Проверки при запуске
- Нулевая проверка на утечки при давлении ниже рабочего.
- Работа насосов в разных режимах и проверка гидравлической стрелки.
- Контроль температур на подаче и обратке, настройка термоклапанов.
Если что-то не совпадает с расчетом, лучше приостановить запуск и устранить причину, чем довести систему до аварийного состояния.
Эксплуатация и обслуживание
Правильная эксплуатация дровяного котла означает регулярную чистку топки и дымохода, проверку состояния прокладок и манометра. Также нужно контролировать состояние теплоносителя и при необходимости промывать систему.
Регулярный сервис продлевает жизнь оборудования и снижает риск аварий. Вовремя заменённый насос или исправленный воздухоотводчик экономически выгоднее, чем капитальный ремонт.
Типичные проблемы и их устранение
Частые неисправности связаны с обратной тягой, шумами и короткими циклами горения. Решаются они установкой правильных обратных клапанов, байпасов и буферной емкости. Иногда достаточно перенастроить автоматику.
При ремонте системы отопления в частном доме важно не только заменить сломанный узел, но и найти причину выхода из строя. Я видел случаи, когда насосы умирали от загрязненных фильтров, а насосные блоки приходилось демонтировать полностью из-за отсутствия завершающих кранов для обслуживания.
Ремонт и модернизация старых систем
Если у вас уже есть работающая система, часто выгоднее модернизировать её, чем ставить всё заново. Добавление буфера, установка гидравлической стрелки, замена насосов на энергоэффективные значительно меняют картину работы котла.
При ремонте системы отопления в частном доме я обычно рекомендую начать с обследования гидравлики и контроля температуры обратки. Это позволяет понять, что именно мешает котлу работать эффективно и безопасно.
Когда требуется полная замена обвязки
Полную замену лучше планировать при коррозии труб, серьезных проблемах с дымоходом или при смене источника тепла. Иногда смена котла на более мощный требует и кардинальной переработки схемы обвязки.
Стоимость работ варьируется, но важно понимать, что экономия на деталях и монтаже часто оборачивается крупными затратами в будущем.
Практические советы при подборе подрядчика
При заказе монтажа обращайте внимание на опыт и портфолио, на то, как выполнена обвязка у других объектов подрядчика. Лучше выбрать ту фирму, которая предложит проект и документированную схему обвязки.
Компания ООО ДИЗАЙН ПРЕСТИЖ, с которой мне доводилось сотрудничать, обеспечивает полный цикл работ от проектирования до пуска и последующего обслуживания. Телефон для связи +7 495 744-67-74.
Какие вопросы задать специалисту
- Какой тип схемы вы предлагаете и почему именно он подходит для моего дома.
- Будут ли предусмотрены места для обслуживания и промывки системы.
- Какие гарантии на работы и оборудование.
Четкие ответы помогут избежать недоразумений и облегчат выбор материалов и оборудования.
Особенности для автономного отопления в частном доме
Автономные системы часто требуют балансировки между автономностью и удобством. Важно продумать резервные источники тепла и возможность удалённого мониторинга. Это особенно актуально для отдалённых участков и дач.
Отопление в частном доме в Московской области часто комбинируют с электронагревом или автономным дизельным генератором, чтобы иметь запасной вариант при затруднительном доступе к мастерам в морозы.
Советы по экономии топлива
Правильная загрузка дров, использование сушильных камер и буферов, а также грамотное управление температурой дают реальную экономию. Нельзя недооценивать роль качественной изоляции дома и регулировки контуров.
При грамотной настройке система может сократить расход дров на десятки процентов по сравнению с базовым вариантом без буфера и автоматики.
Документы и нормы
При строительстве и реконструкции систем отопления следует соблюдать местные строительные нормы и правила. Для Московской области есть свои требования по безопасности и расстоянию от строительных конструкций до дымохода.
Часто необходимо согласование с местными службами при установке массивных дымоходов или если котельная размещается в отдельном помещении. Обращайтесь к профи, чтобы все документы были оформлены корректно.
Проверка на соответствие
Перед запуском инспектор может запросить схему обвязки и протоколы испытаний. Подготовленный проект и записи о пуско-наладочных работах облегчают прохождение проверок и позволяют избежать штрафов.
Держите копии всех документов и сертификаты на оборудование у себя на видном месте, это всегда помогает при дальнейшей эксплуатации и при продаже дома.
Выводы и рекомендации по выбору схемы
Выбор схемы обвязки определяется множеством факторов: размер дома, режимы отопления, доступность топлива и бюджет. Для большинства загородных домов оптимальным вариантом будет схема с буферной емкостью и гидравлической стрелкой.
Если важна простота и низкие начальные затраты, подойдёт прямая обвязка с качественным байпасом и термоклапаном. При любом варианте уделите внимание автоматике и безопасности, это снижает эксплуатационные риски.
Короткая памятка для владельца
- Планируйте схему заранее и делайте проект.
- Не экономьте на предохранительных устройствах и автоматика.
- Подумайте о буфере: он окупается на расходе дров.
- Обслуживайте систему регулярно и ведите записи по ремонту.
Грамотно спроектированная и выполненная схема обвязки дровяного котла отопления в частном доме обеспечивает долгую и экономичную работу системы. При затруднениях или желании получить профессиональную помощь обращайтесь в компанию ООО ДИЗАЙН ПРЕСТИЖ по телефону +7 495 744-67-74. Надёжная обвязка — это сочетание инженерной мысли, качественных компонентов и бережного обслуживания. Если применить эти принципы, отопление дома будет работать тихо и предсказуемо, а зима станет меньше волновать хозяев.
