Дефектоскопия трубопроводов

В течение длительного периода использования, трубопроводы попадают под негативное внешнее и внутреннее воздействие окружающей среды. В итоге – металл деградирует, на нем образуются коррозийные образования, появляются трещины и сколы, и другие типы дефектов. Казалось бы, при создании проекта трубопровода используя современные технологии, должна быть обеспеченна полная защита магистральных коммуникаций.

Но, к сожалению, исключить в полной мере возникновение повреждений невозможно. Чтобы небольшие дефекты не превратились в серьезную проблему, используют различные виды контроля.

Одним из них, который не предусматривает вывода в ремонт магистральной системы – является дефектоскопия трубопроводов.

Этот метод диагностики получил широкое распространение.

Его применение позволяет выявить следующие виды дефектов:

• потеря уровня герметичности;
• потеря контроля состояния напряженности;
• нарушение сварных стыков;
• разгерметизация сварных швов другие параметры, которые ответственны за надежное функционирование магистралей.

Проверять таким образом можно:

• теплосеть;
• газоподающую сеть;
• нефтепроводы;
• водоподающие трубопроводы и др.

Дефектоскопия на 100% способна выявить недостатки и предупредить серьезные аварии. Методы поиска дефектов постоянно усовершенствуются, обновляется оборудование, и испытываются новые модели дефектоскопов. Плюс ко всему этому проводятся различные анализы для того, что бы в последствие улучшить работу средств.

1. Ремонт автономного отопления: современные решения и технологии. Современные технологии и инновационные подходы к ремонту автономного отопления позволяют значительно повысить эффективность…

2. Ремонт отопления здания является важным и необходимым мероприятием, направленным на поддержание комфортной температуры и предотвращение аварийных ситуаций. В современных условиях,…

3. Отопление является одной из ключевых систем жизнеобеспечения любого жилого или производственного помещения. Правильный уход и своевременный ремонт отопительных приборов и…

4. Газовое отопление является одним из наиболее распространенных и эффективных способов обогрева жилых помещений. Однако, как и любая система, оно требует…

5. Ремонт радиаторов отопления является важным аспектом в поддержании комфортной температуры в доме или квартире. Эти устройства играют ключевую роль в…

6. В условиях постоянно растущих тарифов на электроэнергию и необходимости экономии ресурсов, ремонт батарей отопления становится важным элементом в организации эффективного…

7. В условиях постоянно растущих тарифов на электроэнергию и необходимости экономии ресурсов, ремонт батарей отопления становится важным элементом в организации эффективного…

8. Треск в батареях отопления – это один из первых признаков того, что система работает неправильно. Этот звук часто возникает из-за…

9. Бульканье отопления — это естественный процесс, который не должен вызывать беспокойства у пользователей. Обычно это происходит в результате естественного расширения…

10. В частном доме нередко возникает проблема утечки антифриза отопления. Это может привести к значительным финансовым затратам на ремонт и замену…

11. В зимний период, когда температура на улице становится значительно ниже, системы отопления часто испытывают значительные нагрузки. Одной из таких ситуаций…

12. Упало давление в котле: причины и последствия В работе котельного оборудования могут возникнуть различные проблемы, которые могут привести к снижению…

13. Система теплого пола, установленная в частном доме, требует регулярного обслуживания для поддержания её работоспособности. Одной из важных процедур по уходу…

14. Воздухоотводчик – это важный элемент в системе отопления, который отвечает за удаление воздуха из трубопровода. В случае подтекания этого устройства,…

15. Замена насоса отопления является важным шагом в поддержании комфортной температуры и эффективности работы всей системы отопления в доме. Насос обеспечивает…

16. Замена насоса отопления является важным шагом в поддержании комфортной температуры и эффективности работы всей системы отопления в доме. Насос обеспечивает…

17. Это происходит вследствие износа отопительного оборудования. Так, стоит особенно остро проблема времен советской застройки. Ведь срок службы чугунных и стальных…

18. Чугунные трубы обладают высокой прочностью и долговечностью, что делает их популярным выбором для систем водоснабжения и отопления. Однако, несмотря на…

19. Ремонт металлических труб радиаторного отопления является важной задачей, которая требует тщательного подхода и соблюдения определенных правил. В процессе ремонта необходимо…

20. Ремонт металлических труб радиаторного отопления является важной задачей, которая требует тщательного подхода и соблюдения определенных правил. В процессе ремонта необходимо…

21. Ремонт металлических труб топочной требует особого внимания и аккуратности, поскольку такие конструкции подвержены механическим повреждениям и коррозии. Прежде чем приступить…

22. Реконструкция и ремонт металлических труб бойлерной требуют особого внимания и профессионализма. Бойлерные системы, используемые для отопления и горячего водоснабжения, подвергаются…

23. Монтаж ниточного фильтра на водоснабжение – это важный этап в системе очистки воды, который позволяет значительно улучшить её качество и…

24. Система отопления Ленинградка — это классический вариант отопительной системы, которая используется в жилых и коммерческих зданиях. Она состоит из нескольких…

25. Теплый пол – это система отопления, которая обеспечивает комфортный и уютный микроклимат в помещении. Одним из ключевых элементов этой системы…

26. Система отопления играет ключевую роль в поддержании комфортного микроклимата в доме. Однако со временем она может загрязняться, что приводит к…

27. Засорение системы отопления может проявляться в различных симптомах, которые сигнализируют о необходимости проведения профилактических мероприятий или ремонта. Одним из первых…

28. Замена теплоносителя в системе отопления является важным этапом в поддержании комфортной температуры в помещении и продлении срока службы оборудования. В…

29. Гидроимпульсная промывка – это современный метод очистки трубопроводов и резервуаров от различных загрязнений, таких как накипь, отложения, ржавчина и другие…

30. Отопление дома необходимо продумывать до начала строительства самого дома. Особенно, если этот дом – не просто легкое жилище для дачника,…

31. Отопление дома дровами: ООО «Дизайн Престиж» выполняет работы профессионального уровня по организации систем отопления домов дровами. Современные дровяные печи и…

32. Отопление дома с насосом: ООО «Дизайн Престиж» выполняет все виды работ по организации современных систем отопления загородных домов. Устройство и…

33. Современное отопление дома – это инновационные отопительные системы, которые все шире применяются для обогрева частных загородных домов. Эти системы потихоньку…

34. Современное автономное электрическое отопление обладает рядом преимуществ, которые позволили ему завоевать широкую популярность у частного застройщика в России. Удобство, чистота…

35. Современное автономное электрическое отопление обладает рядом преимуществ, которые позволили ему завоевать широкую популярность у частного застройщика в России. Удобство, чистота…

36. Медное отопление все больше и больше закрепляется на рынке предоставления подобных услуг. Говоря о нем, имеются в виду не только…

37. Медное отопление все больше и больше закрепляется на рынке предоставления подобных услуг. Говоря о нем, имеются в виду не только…

38. Услуга отопление под ключ предполагает выполнение всех этапов установки отопительной системы сотрудниками одной компании. Начиная с разработки проекта и заканчивая…

39. Не всегда обогрев дачи одним лишь котлом при автономном отоплении приносит желаемый результат. Комбинированное отопление загородной дачи Причин тому несколько:…

40. Современное отопление дома – это инновационные отопительные системы, которые все шире применяются для обогрева частных загородных домов. Эти системы потихоньку…

41. Пластиковые трубы для теплого пола становятся все более популярными благодаря своей долговечности и простоте в установке. Однако даже самые надежные…

42. Стоимость замены и заливки теплоносителя от профессионалов здесь напрямую зависит от их индивидуальных запросов и сложности проведения залива. Так, например,…

43. Ремонт металлических труб котельной представляет собой комплекс мероприятий, направленных на поддержание или восстановление их эксплуатационных характеристик. Основная цель таких работ…

44. Ремонт нержавеющей стали труб является важным аспектом в эксплуатации инженерных коммуникаций. Нержавеющая сталь обладает высокой прочностью и долговечностью, но со…

45. Ремонт металлических труб котельной представляет собой комплекс мероприятий, направленных на поддержание или восстановление их эксплуатационных характеристик. Основная цель таких работ…

46. Пластиковые трубы для теплого пола становятся все более популярными благодаря своей долговечности и простоте в установке. Однако даже самые надежные…

47. Медное отопление все больше и больше закрепляется на рынке предоставления подобных услуг. Говоря о нем, имеются в виду не только…

48. Стоимость замены и заливки теплоносителя от профессионалов здесь напрямую зависит от их индивидуальных запросов и сложности проведения залива. Так, например,…

49. Ремонт котельной частного дома. Качественное, эффективное и надежное отопление дома просто необходимо для его надлежащего и комфортного функционирования. А котельная…

50. В отопительный сезон повышаются цены практически на все, особенно на отопительное оборудование. Отопление в холодное время года занимает основную часть…

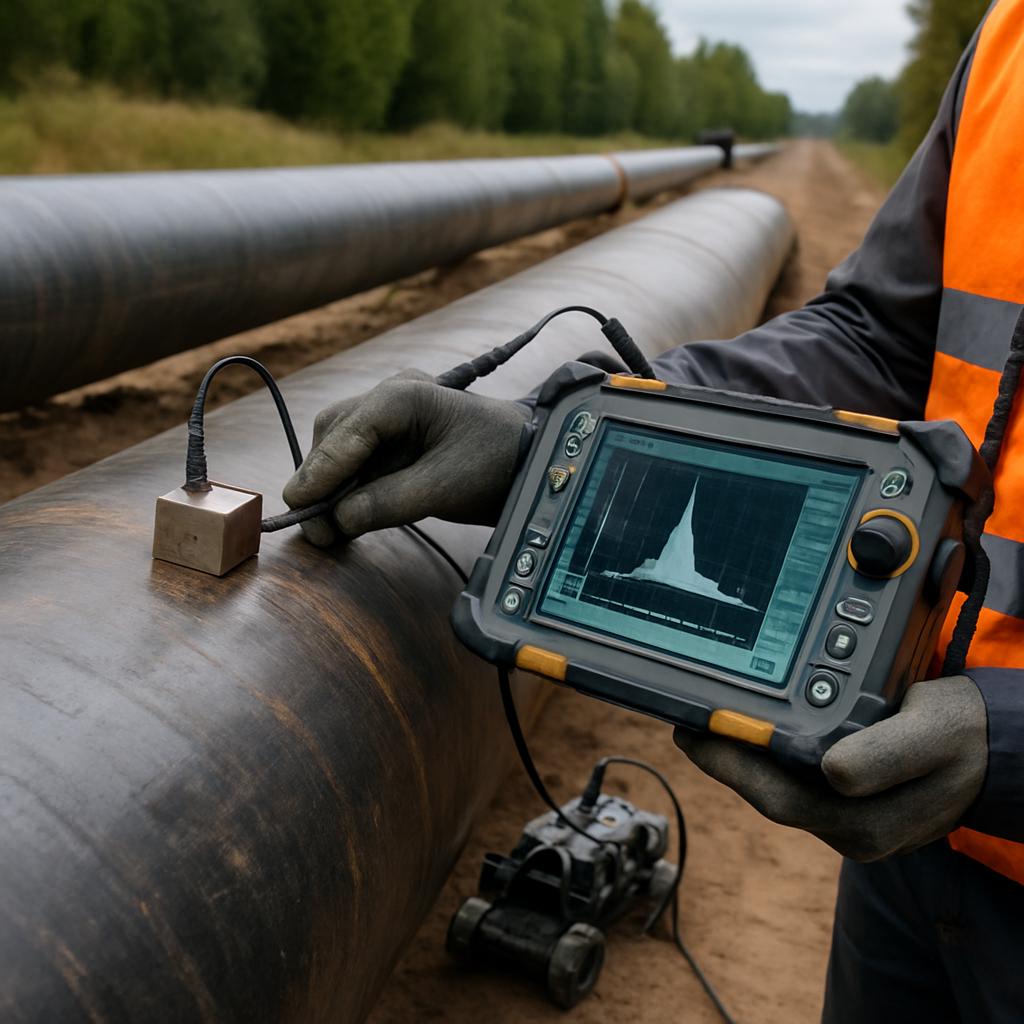

Ультразвуковая дефектоскопия

Ультразвуковая дефектоскопия трубопровода впервые была предоставлена Соколовым С.Я. в 1928 году. Она создана на основе изучения передвижения ультразвуковых колебаний, которые находились под контролем дефектоскопа.

Описывая принцип работы этих устройств, необходимо отметить, что волна звука не меняет направление своего передвижения в среде, имеющем одинаковую структуру. Когда среда разделяется удельным акустическим препятствием, то получается отражение волны.

Чем выше количество таких препятствий, тем больше волн будет отражена от границы, которая разделяет среду. Возможность обнаружить небольшие дефекты отдельно один от другого определяет длина звуковой волны. А она при этом зависима от того, насколько часты звуковые колебания.

Многообразные задачи, стоящие при проведении ультразвуковой дефектоскопии, привели к тому, что появились большие возможности этого способа поиска неисправностей.

Из них выделяют пять основных вариантов:

1. Эхо – локация.
2. Теневой метод.
3. Зеркально-теневой.
4. Зеркальный.
5. Дельта – способ.

Приборы современного производства для ультразвуковой проверки оснащают несколькими возможностями измерения одновременно. И делают это в разных сочетаниях.

Эти механизмы отличаются очень высокой точностью, в результате остаточное пространственное разрешение и достоверность итогового вывода о дефективности трубопровода или его деталей получается максимально правдивым.

Ультразвуковой анализ не приносит повреждений исследуемой конструкции, и дает возможность провести все работы с максимально быстро и без вреда человеческому здоровью.

Ультразвуковая дефектоскопия  – это доступная во всех отношениях система контроля мест соединения и швов. То, что в основе этого метода положена высокая возможность проникновения ультразвуковых волн сквозь металл.

Анализ сварных швов

Дефектоскопия сварных швов трубопроводов является обязательной процедурой перед запуском в эксплуатацию магистральных коммуникаций, особенно проходящих под землей.

В любой конструкции  сварной шов являлся слабым местом, по этим причинам их качество всегда должно быть под контролем. На сварных швах лежит важная ответственность – они определяют герметичность и качество готового сооружения в целом.

Суть различных подходов для анализа таких стыков состоит в оценке тех или других физических свойств, характеризующих надежность и прочность трубопровода. Дефектоскопия определяет не только размер дефектов, но и оценивает качественное состояние швов.

В эту оценку входит:

1. показатель прочности;
2. возможность противостоять коррозийным образованиям;
3. степень пластичности;
4. структура металла шовного соединения и области возле него;
5. количество о габариты дефекта.

Способ ультразвукового исследования – это один из основных методов выявления дефектов на сварных швах.

Дефектоскопия сварных соединений трубопроводов имеет следующие преимущества

• Быстрое проведение ревизии.
• Высокая точность исследования.
• Небольшая стоимость.
• Абсолютная безвредность для человека.
• Мобильность используемых для проверки устройств.
• Возможность выполнять проверку качества функционирующего трубопровода.

Самая простая процедура дефектоскопии – это визуальный осмотр. Визуально – измерительный способ  позволяет на основе первых полученных результатов при внешнем осмотре определить наличие многих дефектов.

С помощью данного осмотра проверяют уровень качества готовых сварных стыков. Этот вид исследования применяют независимо от других типов контроля. Чаще всего он является очень информативным, и кроме этого, он самый дешевый.

Этим методом выявляют отклонения от номинальных размеров. При этом поверхность трубопровода тщательно очищают от грязи, металлических брызг, ржавых образований, окалины, масла и прочих загрязнений.

В зону внимания попадают сварные швы и прилегающая к ним зона. Все найденные на этом этапе недостатки устраняют до выполнения иных способов дефектоскопии.

Например, заметно выраженные различия в высоте сварного шва свидетельствуют о том, что дуга во время сварочных работ прерывалась.

На период проверочных мероприятий такие стыки рекомендуют обработать 10% раствором азотной кислоты. Если будут заметны грубые геометрические нарушения, то это свидетельствует о нарушении качества сварного шва.

Преимущества данного метода исследования следующие:

• Чаще всего на такую операцию нужно немного времени.
• Небольшая стоимость проверки.
• Безопасность данной процедуры для человеческого здоровья.
• Можно проверить действующий трубопровод.

Ну и куда же без недостатков:

• Возможность разрушающего действия.
• Потребность в спецреактивах и иных расходных материалах.
• Опытные образцы после этого процесса не всегда подлежали восстановлению.

Дефектоскопия стыков трубопроводов

Дефектоскопия соединений трубопроводов – это довольно ответственный процесс, который начинают только после того, как сварной шов готовый. Место состыковки должно остыть и его необходимо очистить от загрязнений.

Еще одним методом проверки является цветная дефектоскопия трубопроводов, ее по-другому называют капиллярный контроль. В основе данной проверке лежит капиллярная активность жидкости. Поры и потрескавшиеся образования создают сетку в стыке.

Когда они контактируют с жидкостью, то они просто пропускают ее сквозь себя. Такой способ дает возможность обнаружить скрытие проблемные образования. Проводят такую процедуру в соответствии к ГОСТу 1844-80.

Часто для этого вида поверки применяют магнитную дефектоскопию. В ее основу положили такое явление, как электромагнетизм. Возле проверяемой зоны механизм создает магнитное поле. Его линии свободно проходят сквозь металл, но когда присутствует повреждение, то линии теряют ровность.

Чтобы зафиксировать полученное изображение, используют магнитографическую или магнитопорошковую дефектоскопию. Если применяют порошок, то его накладывают сухим или в виде влажной массы (в нее добавляют масло). Порошок станет скапливаться только в проблемных местах.

Внутритрубная проверка

Внутритрубная дефектоскопия магистральных трубопроводов – это самый эффективный вариант обнаружения проблем, основанный на прогоне по системе труб спецустройств.

Ими стали внутритрубные дефектоскопы, с установленными специальными приборами. Эти механизмы определяют конфигурационные особенности поперечного сечения, выявляют вмятины, утончения и коррозийные образования.

Также есть внутритрубные механизмы, которые созданы для решения конкретных заданий. Например, оборудование, имеющее видео и фотокамеры, инспектирует внутреннюю часть магистрали и определяет степень кривизны и профиль конструкции. Также оно обнаруживает трещины.

Эти агрегаты передвигаются по системе потоком и оснащаются разнообразными датчиками, они накапливают и хранят информацию.

Внутритрубная дефектоскопия магистральных трубопроводов имеет весомые преимущества. Она не выставляет требований ставить устройства, которые ведут систематический контроль.

К сказанному необходимо добавить, что, используя это вид диагностики, можно производить регулярный контроль деформационных изменений по всему участку действующей конструкции с высоким уровнем производительности.

Таким путем можно вовремя установить участок, который несет аварийную угрозу всей системе, и своевременно провести ремонтные работы по устранению неполадок.

Говоря об этом методе, важно заметить, что есть ряд технических трудностей по его внедрению. Основное – он является дорогим. А второй фактор – это наличие устройств только для магистральных трубопроводов с большими объемами.

По этим причинам этот метод чаще всего применяют для относительно новых газопроводных систем. Внедрить этот способ для других магистралей можно посредством выполнения реконструкции.

Помимо оговоренных технических трудностей, этот метод отличается максимально точными показателями с обработкой проверочных данных.

Для исследования магистральных трубопроводов не обязательно выполнять все процедуры, чтобы убедиться в отсутствии проблем. Каждый участок магистрали можно проверить тем или другим наиболее подходящим способом.

Чтобы выбрать оптимальный вариант проверки нужно оценить, насколько важна ответственность стыка. И уже, исходя из этого, подбирать метод исследования. Например, для домашнего производства часто хватает визуального осмотра или других бюджетных видах проверок.
