Строительство модульных котельных

Модульная котельная — это отдельный модуль или блок модулей с комплектом необходимого технологического оборудования для теплоснабжения и горячего водоснабжения жилых, общественных и производственных помещений. Модульно-котельные установки МКУ обладают несомненными преимуществами в сравнении со стационарными котельными:

• небольшие сроки установки и запуска в эксплуатацию, так как блок-модули собираются в заводских условиях;
• автономность работы;
• высокий КПД;
• минимизация затрат на эксплуатацию котельной из-за сокращения теплопотерь;
• мобильность: блок котельной можно установить в другом месте;
• возможность увеличения мощности котельной за счет добавления нового блока;
• большое разнообразие видов котельных по виду топлива и теплоносителя.

Строительство модульных котельных включает в себя следующие этапы:

1. Проектирование
2. Изготовление блок-модулей на заводе
3. Доставка к месту монтажа
4. Монтаж котельной
5. Подключение всех систем котельной к коммуникациям и дымовой трубе
6. Пусконаладочные и режимно-наладочные испытания

Проектирование

Хотя строительство модульных котельных не предполагает возведение отдельных зданий, а модули поставляются в готовом виде с завода-изготовителя со всей необходимой технической документацией, процесс их проектирования очень важен и требует серьезного подхода. Проектирование должно выполняться с соблюдением всех норм и правил пожарной безопасности, санитарно-эпидемиологических норм, норм устройства инженерных коммуникаций. Проект котельной должен быть согласован госпожарнадзором, санэпиднадзором, архитектурой, технадзором и другими инстанциями в зависимости от ее мощности и места расположения.

• ► Модульные котельные 1 МВт
• ► Модульные котельные 2 МВт
• ► Модульные котельные 3 МВт
• ► Модульные котельные 4 МВт
• ► Модульные котельные 5 МВт
• ► Модульные котельные 6 МВт

До выбора проектанта необходимо определиться с основными параметрами котельной:

• Место размещения котельной: отдельностоящая, пристроенная или встроенная, крышная, подвальная. Строительство модульной котельной, стоящей отдельно, обойдется дороже, но пристроенные, встроенные и тем более крышные МКУ должны соответствовать жестким строительным, противопожарным и экологическим требованиям.
• Вид топлива: газовая, жидкотопливная, твердотопливная, комбинированная. Газовые и жидкотопливные блочно-модульные котельные просты в эксплуатации, практически не дают вредных выбросов. В негазифицированной местности активно строятся котельные на твердом топливе. Для них дополнительно требуется оборудование системы подачи топлива, отгрузки и удаления шлакозоломатериалов. Существуют также маломощные котельные ручного обслуживания, они дешевле, но требуют тяжелого физического труда оператора.
• Вид теплоносителя: водогрейные (отопление и горячее водоснабжение), паровые (отопление и обеспечение паром технологических процессов в промышленности), комбинированные (пароводогрейные) и на диатермическом масле.
• Назначение котельной: индивидуальная, промышленная.

Также необходимо определиться с состоянием и особенностями имеющихся инженерных коммуникаций, возможностями электроснабжения и наличием источников резервного тепло- и электроснабжения.

Когда выбор параметров закончен, заказывается проект. Готовый проект стандартной МКУ включает в себя следующие разделы:

• пояснительная записка;
• тепломеханическая часть;
• электрическая часть;
• система автоматизации;
• система вентиляции;
• водопровод и канализация.

На этапе проектирования также определяются производители котлов и другого технологического оборудования. МКУ может быть укомплектована оборудованием как российского, так и иностранного производства.

Очень важно, чтобы в проекте была предусмотрена возможность обслуживания и ремонта котельной с учетом максимально плотно установленного оборудования, а также возможность в будущем увеличить мощность за счет присоединения дополнительного блока или блоков.

Изготовление модулей на заводе

Блок-модуль в готовом виде состоит из жесткого металлического каркаса, основания, стен, кровли со смонтированными в нем технологическим оборудованием, системами отопления, вентиляции и освещения.

Строительство модульной котельной начинается с изготовления каркаса. Его выполняют из стальных труб прямоугольного сечения с помощью сварки. Основание представляет собой платформу из прокатных швеллеров и уголков, на которую устанавливается пол, изготовленный по типу сэндвич-панелей: подшивка из стали, утеплитель и верхнее покрытие толщиной 150 мм. Утеплитель выполнен из негорючих жестких минеральных плит на основе базальтового полотна.

На следующем этапе в каркас устанавливается все необходимое технологическое оборудование:

• котлы;
• система подачи основного топлива;
• насосное оборудование;
• система водоподготовки;
• система отвода продуктов сгорания;
• система управления и автоматизации;
• приборы учета.

Выполнение этих операций на заводе-изготовителе позволяет обеспечить высокое качество сборки, провести полномасштабные приемочные испытания. Готовые модули имеют всю необходимую документацию.

Доставка

Доставка МКУ осуществляется автомобильным или железнодорожным транспортом. Габаритный размер модулей проектируется с учетом требований перевозки и минимизации транспортных расходов.

Монтаж

Перед началом монтажа готовится строительная площадка, при необходимости, заливается фундамент, делается подводка инженерных коммуникаций. Сам монтаж котельной, выполняемый квалифицированными специалистами, может занять всего несколько дней.

Строительство модульной котельной на площадке включает в себя следующие работы:

• установка модулей на подготовленный фундамент;
• стяжка модулей;
• протяжка болтов на разъемах трубопроводов между модулями;
• монтаж кровельных панелей и обшивка сэндвич-панелями;
• монтаж доборных элементов;
• монтаж дымовой трубы;
• подключение к сетям.

Стены и крыша модульной котельной имеют конструкцию сэндвич-панелей. Они навесные и крепятся к каркасу саморезами с резиновыми шайбами. Двери и окна с алюминиевым каркасом открываются наружу. Если в котельной несколько котлов, на каждый из них устанавливается отдельная дымовая труба.

Пусконаладочные и режимно-наладочные работы

Строительство модульной котельной завершается проведением пусконаладочных работ, которые проводятся в следующем порядке:

• Проверка исполнения и документации. На этом этапе все установленное оборудование сверяется с проектной документацией и с требованиями безопасности, Ростехнадзора и ТУ.
• Проверка качества монтажа оборудования теплосетей по узлам. В случае обнаружения недостатков они устраняются до запуска котельной.
• Пробный пуск. На этом этапе производится холостой запуск и выявляются все недочеты, дефекты с последующим их устранением.
• Комплексный запуск и наладка. На этом, последнем, этапе проверяется работа всей системы с оптимальными параметрами — измеряется КПД, проверяются горелки, гидравлический контур, системы сигнализации оповещения, защиты, мониторинга.

При отсутствии недостатков в работе всего оборудования котельной составляется акт о проведении запуска и готовности МКУ к работе.

Монтаж котельных для частных домов и промышленных предприятий

Установка отопительного агрегата, монтаж трубопровода и автоматики. Сборка элеваторных узлов, обвязка калориферов и вентиляционных машин.

8(495)744-67-74

ООО ДИЗАЙН ПРЕСТИЖ

Виды котельных

По окончании пусконаладочных работ проводятся режимно-наладочные мероприятия, при которых прорабатываются режимы эксплуатации по качественным и количественным показателям, определяются оптимальные условия работы основного и вспомогательного оборудования, составляются режимные карты и инструкции.

Поскольку модульная котельная относится к производственным объектам повышенной взрыво- и пожароопасности, обязательны ее  регистрация в Ростехнадзоре и получение лицензии на эксплуатацию.

Котельная дома

• Частная котельная
  • Газовая котельная
  • Автономная котельная
  • Современная котельная
  • Ремонт котельной
  • Переоборудование
  • Виды котельных
  • Замена котла
  • Тепловой пункт

•
  Соединение труб отопления

  Мы уже знаем о том, как выбрать лучший биметаллический радиатор, а сегодня поговорим о подсоединении радиаторов отопления к трубам. В системе отопления для соединения элементов  достаточно часто применяется резьба. Всё оборудование устанавливается на контур посредством резьбы. Это и экспанзомат (металлический бак с резиновой мембраной внутри), и насос, и батареи, и те же счётчики. Металлические магистрали также могут быть соединены резьбовыми муфтами. При этом есть разные виды резьбы и методы уплотнения соединений. Давайте разбираться, как правильно соединить трубы отопления между собой и с батареями.

  Разновидности резьбы

  Стальные трубы могут соединяться методом сваривания или трубной резьбой. Подсоединение радиаторов отопления к трубам осуществляется только метрической резьбой, которая нарезана на гайках. Чтобы собрать отдельные части металлической магистрали из нержавейки воедино, применяются резьбовые соединения труб отопления, которые бывают:

  • конические (BSPT);
  • цилиндрические (BSPP).

  В системах обогрева применяются конические резьбовые соединения труб отопления, а цилиндрические используются только для сгонов. Нарезание осуществляется посредством инструмента, который называется клупп. Они бывают ручными и электрическими. Ручной инструмент состоит из ручки, трещотки и головки с режущими зубьями. Наличие трещотки позволяет работать в труднодоступных местах, например, на отрезке, где магистраль проходит вдоль стены.

  Чтобы нарезать резьбу нужно снять фаски и обработать поверхность маслом. В процессе нарезки резьбы на трубе отопления масло нужно подливать, это сокращает трение и нагревание детали. Чтобы после соединения стык был герметичным, его нужно уплотнить. Также уплотняется и метрическая резьба на гайках всех элементов контура.

  Виды уплотнителей

  Раньше не было такого разнообразия уплотнителей, как сегодня. Некоторые сантехники используют весь спектр материалов в своей работе, а есть консерваторы, которые до сих пор признают только лён. Правы ли они? Давайте разберемся.

  Чем уплотнить резьбу на трубе отопления:

  • лента-фум;
  • лён с пастой;
  • анаэробный клей герметик;
  • уплотнительная нить.

  Лён ранее применялся в тандеме с суриком, смазкой или масляной краской. Сегодня используется специальная уплотнительная паста, которая предотвращает высыхание и гниение льна.

  Сохнет лён в системах с горячим теплоносителем, а гниет на холодной воде. В первом и во втором случае результатом процесса будет появление течи. Благодаря пасте фитинг после закрутки можно немного отпустить, сделав оборот назад не более чем на 45 градусов. Универсальный материал, подходит как для соединения металлических труб отопления, так и для полимеров.

  Лён подходит для всех видов резьбы на трубах отопления независимо от диаметра. Он самый дешевый из уплотнителей.

  Важно правильно его намотать:

  • при помощи полотна по металлу или напильника делаются насечки на резьбе;
  • прядь льна скатывается в нечто подобное нити;
  • накрутка осуществляется по ходу закручивания фитинга (обычно по часовой стрелке);
  • равномерно наносится защитная паста.



  При накручивании льна важно не переусердствовать. Сначала нужно сделать первый виток, который закрепит уплотнитель на резьбе. При этом остается хвостик. На втором витке оставшийся хвостик подхватывается и наматывается вместе с общим волокном. Следите, чтобы не было перекрутов. Распределять материал по резьбе нужно равномерно от торца к корпусу фитинга. Работая со льном, при соединении труб отопления, нужно следить за своими руками, так как они постоянно измазаны пастой. Если такими руками взяться за полипропиленовую трубу, останется отпечаток.

  Фум лента применяется для тонкостенных фитингов и соединителей с мелкой резьбой. Работать с материалом легко, руки всегда чистые. При этом фум лента достаточно дорогая и в основном ее используют для маленьких диаметров. Существенный недостаток этого уплотнителя – это невозможность юстировки. То есть, если стык труб отопления закручен и его нужно немного отпустить, чтобы отцентрировать, то соединение при этом теряет свою герметичность.

  Уплотнительная нить так же, как и фум лента не нуждается в смазке и применении специальной пасты. Она может наматываться на грязную или мокрую резьбу, применима для пластика.

  По заявленным производителями характеристикам уплотнительную нить можно отворачивать (юстировать) на 180 градусов.

  Герметики наносятся на чистую и обезжиренную резьбу (обычно новую). Они бывают:

  • демонтируемые;
  • трудно демонтируемые.

  А по факту они все не демонтируемые. Перед тем как соединить трубы отопления, используя герметик, вы должны быть готовы к тому, что разобрать соединение можно будет только после нагревания. И только тогда, возможно, получится его открутить. Зато при монтаже места соединений даже не нужно подтягивать ключами.

  Соединение контура и батарей

  Разбираться с методами соединения труб отопления с радиатором начнем с рассмотрения материалов, из которых могут быть сделаны системы обогрева.

  Они могут быть разными:

  • сталь;
  • медь;
  • пропилен;
  • ПВХ;
  • РЕХ;
  • металлопластик.

  Все они выполняют одну-единственную функцию – это транспортировка теплоносителя от котельной (котла) к радиаторам, которые, в свою очередь, отдают тепло и тем самым нагревают помещение. Все батареи присоединяются к системе резьбой. Для этого на контур устанавливаются фитинги с переходом на резьбу. На полимерные контуры они ставятся методом пайки или напрессовыванием. Медь только паяется, а сталь может соединяться пресс-фитингами и резьбой.

  В любом случае к батарее подводится резьбовое соединение. Как соединить батарею отопления с трубой:

  • нижнее подключение;
  • боковое подключение;
  • диагональное подключение.

  Самый эффективный вариант – это диагональ. В этом случае подача в батарею осуществляется сверху, а обратка выходит снизу противоположного торца. Разница температуры радиатора при различных методах подключения несущественна, поэтому в первую очередь следует отталкиваться от расположения батареи.

  В комплекте с новыми батареями всегда идут детали для их подключения:

  • гайки с маркировкой «S» и «O»;
  • заглушка;
  • кран Маевского.

  Перед тем как соединить радиатор отопления с трубой в отверстия на торцах батареи закручиваются гайки, а потом в них в зависимости от разводки вкручиваются заглушки, кран Маевского и американки.

  Для соединения труб и контура обязательно нужно пользоваться кранами и американками.

  Американка – это такая гайка, которая может крутиться при неподвижном фитинге. Кстати, при подсоединении труб отопления к котлу отопления также обязательно ставить краны с американкой. При этом нужно чтобы американка накручивалась не на патрубок котла, а на контур. Тогда можно будет спокойно снять котел и из него не выльется вода.

  Некоторые мастера не ставят краны при обвязке батарей, что приводит к сложностям в дальнейшей эксплуатации. Если вы захотите снять и прочистить батарею, то придется сливать всю воду из системы, а потом заполнять ее. А если зимой случится гидроудар и разорвет радиатор, что тогда? Получается, нужно будет остановить всю систему обогрева, чтобы заменить его. Это притом, что вряд ли у кого-то дома стоит дежурный запасной радиатор.

  Нужно будет поехать в магазин, купить его, найти мастера. Это займет полдня минимум, при минусовой температуре на улице есть риск размораживания системы. И тогда нужно будет не только батареи менять, а и чинить весь контур. Если ставить краны, то можно отсекать радиаторы без остановки всей системы.

  ---

•
  Обслуживание котельных

  Обслуживание котельных: Компания «ООО ДИЗАЙН ПРЕСТИЖ» предлагает комплексное обслуживание котельных в Москве:

  • пуско-наладочные работы;
  • профилактическое обслуживание и капитальный ремонт;
  • модернизацию, монтаж дополнительного оборудования.

  Своевременное профессиональное техническое обслуживание – это гарантия безопасности, экономии средств на капитальных ремонтах и оперативное обновление котельной в соответствии с последними техническими разработками.

  Заказать сервис и узнать ориентировочные расценки вы можете по телефону +7 (495) 744-67-74.

  Ремонтные работы

  Наши мастера профессионально восстановят котельную после аварии, и, что более важно, помогут предотвратить критические ситуации, выполняя регулярное обслуживание:

  • чистку горелок;
  • проверку и замену обвязки котла в случае необходимости;
  • ремонт и замену циркуляционных насосов;
  • проверку системы подачи и отвода воды, воздуха;
  • ремонт манометров, датчиков давления, температуры и других;
  • тестирование и настройку автоматики;
  • ремонт и замену предохранителей;
  • проверку тяги;
  • замену и ремонт дымоходов.

  Мы работаем как с отечественным, так и с импортным оборудованием, ремонтируем газовые, паровые, водогрейные и другие котельные различной мощности. Цена обслуживания котельной определяется после изучения объекта и состояния оборудования нашим специалистом.

  • Замена твердотопливного котла
  • Отопление для дома
  • Виды внутрипольных радиаторов
  • Водоснабжение дома из колодца особенности системы
  • Услуги по водоснабжению дачи

  Модернизация

  Для повышения эффективности работы котельной, улучшения эксплуатационных характеристик наши мастера выполнят модернизацию, а именно:

  • установку новых горелок;
  • перевод котла с одного топлива на другое;
  • настройку старой и установку новой автоматики;
  • установку теплообменников;
  • организация систем удаленного доступа (дистанционное управление, диспетчерский пункт);
  • монтаж индикаторов и сигнализаторов скопления вредных веществ, взрывоопасных смесей;
  • замену одного котла на каскадную группу и другие работы.

  Сервисное обслуживание проводится в строгом соответствии с правилами техники безопасности и с внесением соответствующих изменений в проектную документацию (при необходимости).

  ---

•
  Монтаж отопления в частном доме

  Проводя монтаж отопления в частном доме, способов обогреть жилье существует достаточно много. Монтаж системы отопления в частном доме состоит из проектирования, установки приборов, разводки трубопроводов, запорной, регулирующей арматуры, автоматики, средств контроля, наладочных и пусковых работ. Камины, нагревательные приборы, теплые полы служат дополнительным, вспомогательным источником тепла. Воздушное отопление дома распространено редко.

  Как выбрать котел

  Основной показатель по части эффективности работы системы отопления – котел. Обычно монтажные работы начинаются с его установки, расположения регистров. Затем происходит обвязка трубопроводами. Выбирая данное устройство, следует узнать схему работы отопления, ведь современные котлы уже продаются с расширительным баком, циркуляционным насосом, контуром нагрева горячей воды.









  Выбор типа котла зависит от наличия энергетической структуры в регионе, доступности ее потребителю.

  Монтаж отопления в частном доме

  • Отопление для дома
  • Виды внутрипольных радиаторов
  • Водоснабжение дома из колодца особенности системы
  • Услуги по водоснабжению дачи
  • Обслуживание котельной

  Предпочтение чаще отдается газовым котлам, твердотопливные менее популярны из-за ряда неудобств:

  • Постоянный контроль за горением топлива;
  • Частые его подкладывания;
  • Отдача тепла происходит циклически;
  • Заметны колебания температуры в течение суток.

  Нейтрализовать недостатки можно, включив в систему теплоаккумуляторы большой емкости – от двух кубометров.









  Монтаж, эксплуатация такого устройства не представляет сложности. Основное требование — наличие трехфазного питания, разрешение «Энергонадзора». Но цена такого отопления высока. Единственное мудрое решение — установка зонального счетчика, позволяющего максимально использовать дешевые ночные тарифы. Тогда удается оптимально прогреть дом, бак с теплой водой, а днем только поддерживать заданный режим.

  Жидкотопливный котел при установке отопления выбирается, когда отсутствуют другие варианты. Топливо дорогое, экологичность минимальная, требования к эксплуатации, безопасности – повышенные.

  Выбор и монтаж труб

  Монтаж отопления в частном доме требует грамотный выбор труб для системы. Трубы – важная составляющая системы отопления. Кроме технических показателей, часто внимание уделяется эстетике, экологической безопасности. Существует несколько основных видов труб:

  Металлические

  Это стальные, оцинкованные и нержавеющие изделия. В отоплении используются давно. При правильной эксплуатации, подготовке теплоносителя прослужат не один год. Цена доступная. При монтаже требуются специальные знания, навыки, инструмент. Сборка трубопроводов осуществляется сваркой, резьбовыми соединениями.

  Медные

  Самые дорогие, но срок эксплуатации – 100 лет. В монтаже легкие, удобные.

  Полимерные трубы

  Это полиэтиленовые, полипропиленовые, металлопластиковые трубы. Обладая долговечностью до 50 лет, практичностью, при доступной цене занимают промежуточное положение. Этот этап монтажа, из-за легкости сборки труб при помощи фитингов, переходников, тройников, и отсутствия необходимости специальной квалификации и дорогостоящего оборудования можно провести своими руками.

  Радиаторы

  Монтаж отопления в частном доме предполагает использование любого типа радиаторов – здесь не существует таких повышенных требований, как в многоэтажках.

  • Чугунные – обладают хорошей теплоемкостью, выдерживают большое давление, но недостаточно быстро реагируют, точнее, обладают инертностью при применении автоматики. Для придания лучшего дизайна их закрывают металлическими решетками.
  • Стальные – обычно панельного типа, хорошо отдают тепло. Недостаток – возможность коррозии.
  • Алюминиевые – радиаторы нового поколения, отличные показатели теплоотдачи, взаимодействия с автоматикой, легкие, совершенных дизайнерских форм, но требовательны к химсоставу теплоносителя.
  • Биметаллические – обладают положительными качествами вышеупомянутых радиаторов, но стальной каркас, покрытый алюминием, придает дополнительную устойчивость к физическим, химическим, термическим воздействиям.

  Общие требования

  Существовавшее ранее требование устанавливать отопительные котлы в отдельном помещении уже не действует.

  Современные закрытые котлы можно устанавливать в любом доступном месте. Но для агрегата, имеющего открытую камеру сгорания, лучше предусмотреть специальное место.

  Для скрытой проводки внутри стен, в полах лучше применять медные трубы. Хорошие показатели устойчивости к температуре, давлению, гарантируют надежную, долгую эксплуатацию. Расположение радиаторов в помещении — строго под окном на одном уровне.

  Схемы обогрева

  Монтаж отопления в частном доме может проводиться разными способами, с приглашением специалистов или своими руками. Самым выгодным и оптимальным считается монтаж водяной системы отопления, где теплоносителем выступает вода или антифриз, циркулирующий по трубам.

  Циркуляция теплоносителя может быть естественной или принудительной.

  Естественная

  Естественная циркуляция основывается на разной плотности воды — горячая вода тяжелее холодной, поэтому она будет подниматься вверх. Преимущество данного метода заключается в отсутствии дополнительных устройств в виде насосов или нагнетателей.

  Недостатком можно считать небольшую площадь отопления, так как давление в трубах невысокое.

  Если выбор сделан в пользу такого способа, то следует учесть некоторые нюансы:

  1. Диаметр основной трубы должен быть несколько больше основного трубопровода;
  2. От расширительного бочка до радиатора и от радиатора к котлу трубы должны иметь естественный уклон, так как теплоноситель к ним будет поступать самотеком. Уклон трубы должен быть не меньше 3-5 градусов;
  3. Расширительный бочок должен располагаться выше всех остальных элементов отопления.

  Принудительная

  При принудительном методе циркуляции теплоносителя в систему отопления встраивается насос, который обеспечит необходимое давление даже на самые большие площади. Недостатком такой системы можно считать энергозависимость. Поэтому в доме должен быть запасной генератор — на случай отключения электричества.

  Однотрубное подключение

  Монтаж отопления при помощи однотрубного метода является наименее затратным, в то же время разводка в две трубы будет наиболее эффективной, особенно если комнаты в доме имеют большую площадь.

  Преимущества такой схемы заключаются в следующем:

  1. Простота монтажа и ремонта;
  2. Экономичность;
  3. Возможность прокладки магистрали на уровне пола;
  4. Использование системы в одноэтажном и двухэтажном доме;
  5. Возможность принудительной или естественной циркуляции.

  При однотрубной системе вода передвигается от одного радиатора к другому по трубе, а по достижении последнего радиатора сильно остывает. Регулировке такая система не поддается.

  Двухтрубное

  При двухтрубной разводке радиаторы подключаются сразу к двум трубам, по одной из которых движется горячий теплоноситель, а по другой отводится уже остывший. Теплопотеря при такой схеме будет минимальной, но полностью избежать ее не удастся.

  Преимуществом такого метода можно считать возможность регулирования уровня теплоотдачи каждой отдельной батареи.
  Двухтрубная отопительная система, в свою очередь, может быть выполнена тремя способами.

  Вертикальная система с нижней разводкой устанавливается следующим образом.

  Магистральный трубопровод от нагревательного котла пускается по полу или по подвалу дома. От магистральной трубы теплоноситель попадает в батареи по специальным стоякам, которые монтируются вертикально. Остывший теплоноситель от батареи обратно в котел отходит по трубе обратного тока.

  Такая нижняя разводка труб требует постоянного стравливания воздуха из отопительной системы. Это делается с помощью монтажа воздушной трубы, а также установкой расширительного бака и кранов Маевского на всех радиаторах.

  Вертикальная система с верхней разводкой подразумевает подачу теплоносителя от котла на чердак или под самый потолок по магистральному трубопроводу. Затем вода опускается вниз к радиаторам по нескольким трубам, проходит через все батареи и возвращается обратно в котел. Данная схема действеннее нижнего варианта разводки, так как позволяет создать более высокое давление в стояках и радиаторах.

  Устройство горизонтальной двухтрубной системы является наиболее распространенным вариантом.

  Коллекторная система

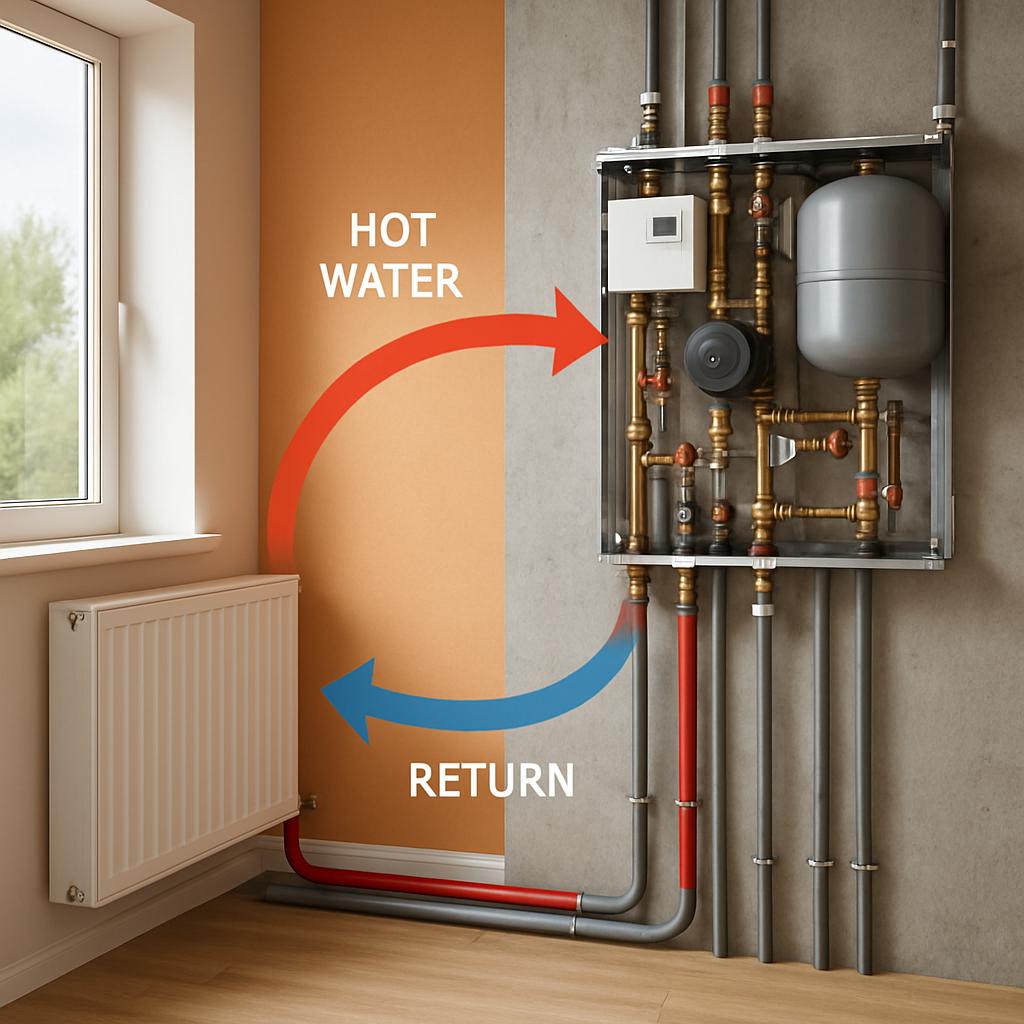

  Существует еще третий способ разводки труб — коллекторный. В этом случае к каждому радиатору подводятся две трубы с горячей и холодной водой. Такой способ позволяет регулировать температуру на любом участке трубопровода. Но для монтажа этой системы понадобится установка коллекторного шкафа.

  Из котельной теплоноситель идет по главной магистрали к коллекторам, расположенным поэтажно. Коллекторы имеют выходы и входы, равные количеству отопительных элементов — батарей, находящихся на том же этаже. Радиаторы подключены к коллектору двумя трубами — для подачи и обратки.

  Преимуществом такого варианта является эстетичность — трубы можно скрыть в стене. Сама отопительная система отличается повышенной надежностью.

  ---
