Бесплатное солнечное отопление – давняя мечта всех владельцев дач и частных домов. И летом, когда солнце пышет жаром, осуществить эту мечту кажется делом совсем простым. Но именно в теплую пору года дом и не нуждается в обогреве, а вот способов накопить солнечную энергию летом, а использовать зимой пока, увы, не нашли.

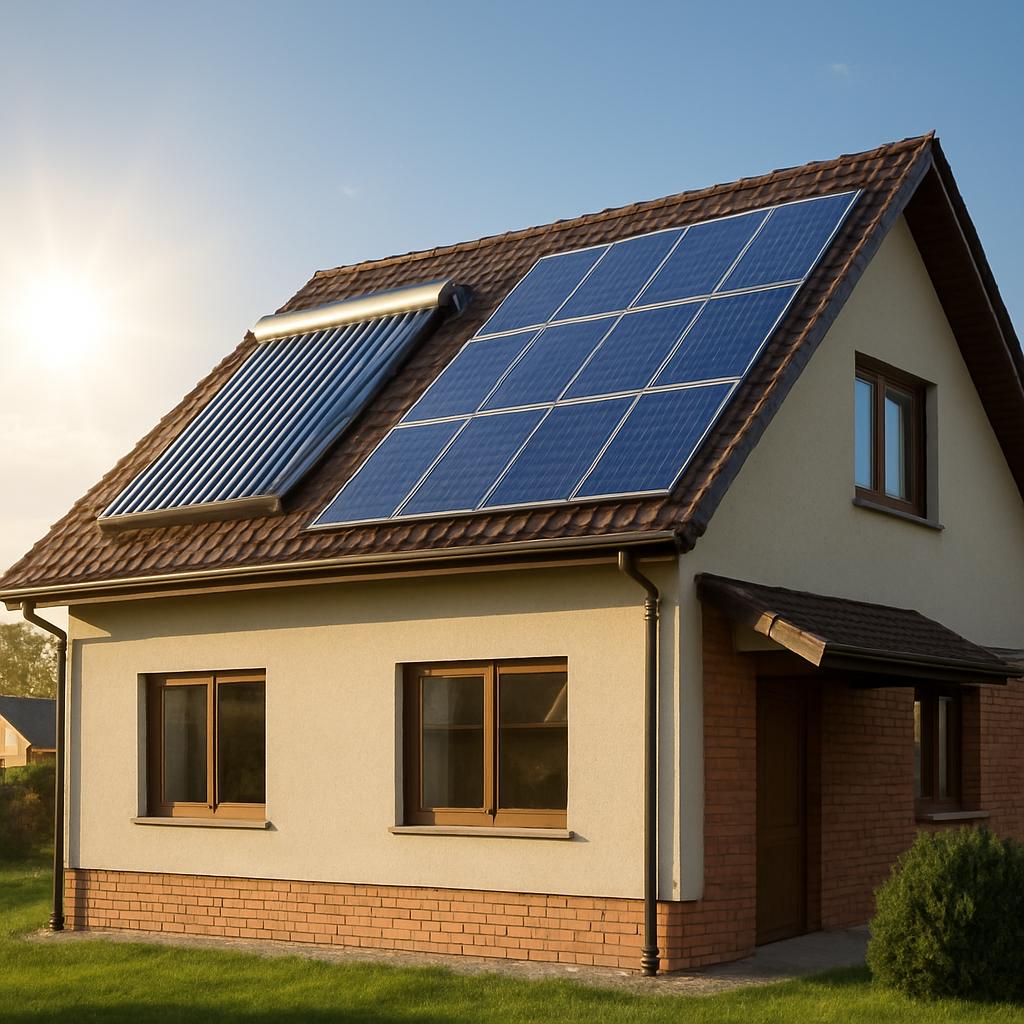

Солнечное отопление
Суть процесса сводится к поглощению тепловой энергии солнца и передаче его теплоносителю, который, в свою очередь, должен быть перемещен в отопительную систему дома и передать тепло воздуху в помещениях. Учитывая, насколько сильно нагревается оставленная в открытой посуде в полдень вода, ничего сверхъестественного процесс собой не представляет.
К сожалению, наибольшую эффективность такая система будет иметь в период максимальной активности светила, то есть, в период с мая-месяца по август, когда солнечный день имеет наибольшую продолжительность и выпадает наименьшее количество осадков. В зимне-осенний период, когда возникает надобность в отоплении, картина выглядит иначе. Короткий солнечный день уже ограничивает срок использования гелиоустройства. В пасмурные дни применить ни коллектор, ни батарею не удастся. Поэтому использовать солнечное отопление в качестве основного не представляется возможным. Однако как альтернативный источник тепла зимой, и горячей воды летом, система вполне эффективна.
Устройство
Простейшую схему гелиообогрева, созданную своими руками, можно нередко увидеть на крышах бань. Радиатор с рядом труб нагревается на солнце, вода с более высокой температурой самотеком уходит в бачок-накопитель, а на ее место в трубы поступает холодная вода. Нагретая жидкость используется для хозяйственных нужд или купания. Для отопления частного дома применяется примерно так же схема, но рассчитанная более тщательно с учетом многих факторов, и использующая современные материалы.
- Отопление дома на даче
- Отопление на загородной даче
- Чем отличаются кубические метры от квадратных?
- Как квадратные метры перевести в кубические метры?
- Сколько гигакалорий считается необходимым для отопления одного квадратного метра площади?
- Самый надёжный способ отопления частного дома
- Чем отличается открытая система отопления от закрытой?
- Как правильно установить радиатор отопления?
- Двухтрубная схема отопления
- Какое самое эффективное подключение радиаторов отопления в частном доме?
- Лучевая схема отопления
- Чем отличается отопление открытого типа и закрытого типа?
Нагревательным элементом выступает солнечный коллектор.
Различают три вида устройства.
- Плоский – по сути, является ящиком со стеклянной или пластиковой крышкой и тщательно теплоизолированный. Внутри размещается абсорбирующая пластина – из алюминия или меди, так как эти металлы отличаются высокой теплопроводностью, и выкрашенная в черный цвет для более эффективного поглощения энергии. Под пластиной расположены медные трубы, в которых находится теплоноситель – вода, если речь идет о водяном отоплении. Устройства называются низкотемпературными, так как теплоноситель нагревается не выше 100 С. Собрать его и установить своими руками не так уж и сложно. На фото – плоский коллектор.
- Вакуумный или трубчатый – в этом случае труба с теплоносителем, покрытая специальным абсорбирующим составом, находится внутри более крупной стеклянной трубы. Под действием солнечных лучей теплоноситель нагревается, испаряется и в виде пара поступает в конденсатор. В конденсаторе теплоноситель отдает тепловую энергию, и в сжиженном виде стекает вниз по трубе. Конденсатора передает тепло медной трубе, где нагревается вода. Такая система более эффективна и позволяет нагреть теплоноситель до 165 градусов. Своими руками трубчатый коллектор сделать не удастся, так как для создания вакуума между двумя поверхностями трубы необходимо специальное оборудование. На фото представлено вакуумное гелиоустройство.
- Третий вид устройства – с рефлекторами, способен нагреть теплоноситель до 300 С. Но для водяного отопления частного дома он не применяется.
После нагрева вода по трубе передается в бачок-накопитель, как правило, при помощи насоса. Летом вода нагревается вполне достаточно, поэтому для получения горячей воды использовать какой-то другой вид нагрева нет нужды. Зимой, когда вода применяется для отопления дома, температура ее обычно недостаточна. Рекомендуется использовать совместно газовый котел и гелиосистему для сокращения расходов.
Установка гелиосистемы своими руками
Расчет требуемой мощности достаточно сложен, так как должен учитывать множество факторов: количество пасмурных дней в году, степень утепления частного дома, величину самой низкой температуры, значение температуры нагретой воды и так далее. Ориентировочно, величину нагрузки определяют как количество тепла, нужное для обеспечения жилища горячей водой летом, умноженное в 2, 5 раза. Как ни странно, но такой предположительный расчет дает вполне удовлетворительный результат. При необходимости количество коллекторов можно увеличить. Работы по установке несколько отличаются от монтажа обычной водяной системы, так как включают дополнительные элементы. На фото демонстрируется схема отопления.
- Коллекторы размещаются на плоской или наклонной поверхности. Идеальное положение устройства — ориентация на юго-запад и расположение под углом в 35-45 градусов к горизонту. Плоские укладываются на поверхность крыши, трубчатые можно разместить на опорах.
- На чердаке располагается водяной бачок-накопитель. Объем его зависит от величины и протяженности системы отопления и составляет от 100 до 500 л. Бак должен быть хорошо теплоизолирован.
- Устанавливается аванкамера или расширительный бачок с поплавковым механизмом для регистрации уровня воды. Изготавливается она из герметичного сосуда объемом в 30-40 л.
- Элементы соединяются трубами. Для вывода нагретой воды из бачка-накопителя и для подвода к аванкамере используются трубы с сечением в ½ дюйма, для остальных – с сечением в 1 дюйм. Трубы теплоизолируются. На фото — бачок-накопитель для отопления.
- Ввод воды осуществляется через аванкамеру. Как только система начинает заполняться водой, уровень жидкости в камере понижается. Водяное отопление готово к эксплуатации.
