Блочно-модульные котельные решают огромный спектр задач и проблем современной энергетики. Они позволяют иметь свою систему теплоснабжения, независимую от центральных тепломагистралей, незаменимы при проблеме отсутствия большой территории под котельную, способны снизить затраты на отопление и производство пара для технологических нужд промышленных и сельскохозяйственных предприятий.
Варианты размещения
- Блок-модульные котельные состоят из одного или нескольких блоков, поставляемых на площадку в собранном виде. Существует три типа блок-модулей: длиной 6 м, 9 м и 11,5 м при высоте 3 м и ширине 3 м. Установить такие сравнительно малогабаритные комплексы можно в различных вариантах:
- Отдельно стоящие модульные установки. Они предусматривают возведение фундамента как под котельную, так и под дымовую трубу. В зависимости от свойств грунта фундамент может быть сделан из плит, бетонных блоков или даже в виде гравийной подушки. Можно установить свайные фундаменты, которые выдерживают значительные нагрузки. Отдельно стоящие блок-модульные котельные требуют утепления подземных или воздушных теплотрасс.
- Блок-модули могут пристраиваться к основному зданию. Такие котельные имеют одну общую стену. Фундамент выполняется из свай, бетонных блоков, гравийной подсыпки с учетом характера грунта. В этом варианте потери тепла значительно снижаются, так как трубы проходят непосредственно в здание и не требуют дополнительной теплоизоляции.
- Блок-модули бескаркасного типа могут встраиваться в уже существующее здание, подходящее по размерам. Все технологическое оборудование базируется на раме, устанавливаемой внутри помещения.
- Для экономии места или при отсутствии достаточных площадей блок-модули могут устанавливаться на крыше. При этом требуется выполнение ряда требований санитарного, экологического и строительного порядка. Необходим строгий расчет дополнительной нагрузки от веса блока и воды на несущие конструкции здания и соблюдение мероприятий по очистке воздуха от продуктов сгорания. Разумеется, крышные котельные могут быть только газотопливными или жидкотопливными. Устройство котельных на твердом топливе невозможно из-за необходимости сооружения систем топливоподачи и золошлакоудаления.
- Особый тип блочно-модульных котельных — аварийные, или так называемые мобильные. Модули монтируются на автомобильный прицеп и могут быть транспортированы по назначению в случае аварии на стационарной котельной. В основном они работают на жидком топливе, имеют мощность 2,5-3 МВт.

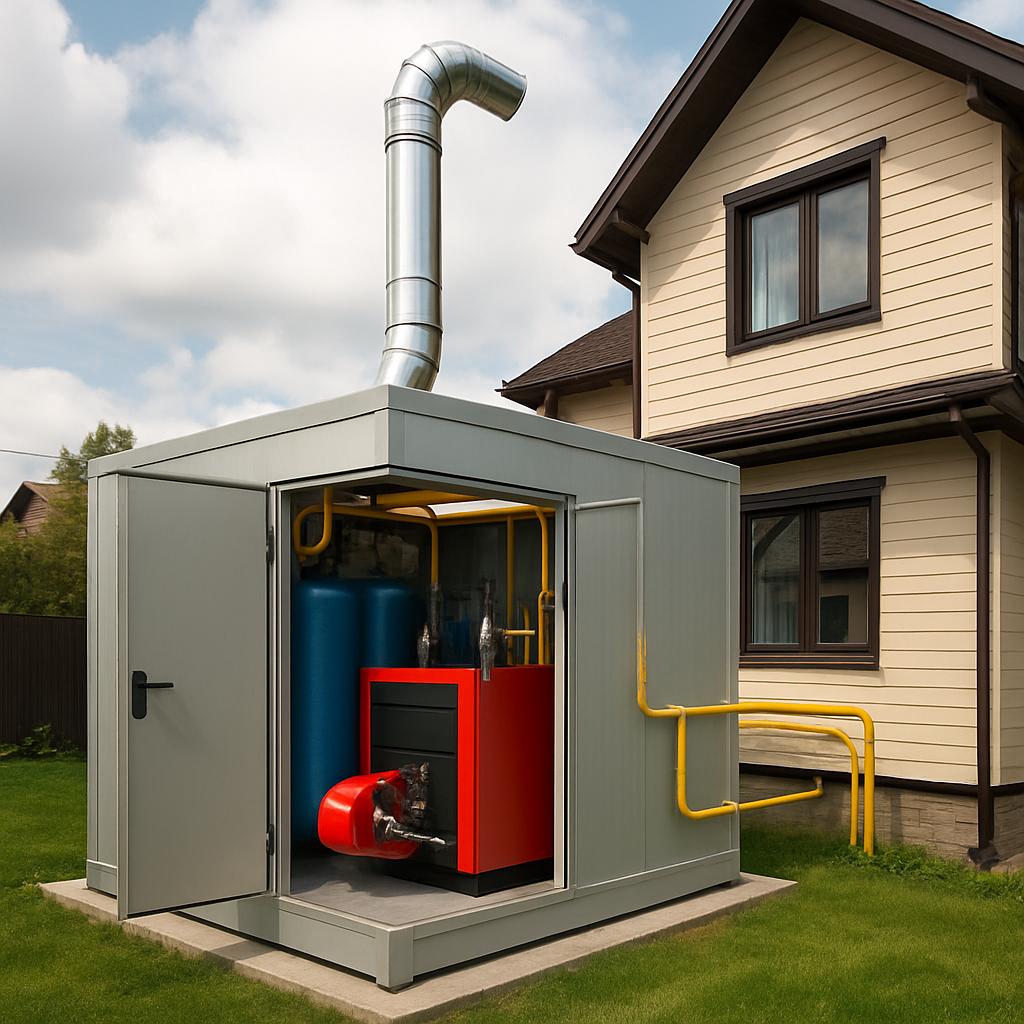

Блок модульная котельная
Устройство
Модульные котельные по своей архитектуре представляют собой конструкции из квадратных стальных труб. Все узлы — сварные. Каркас стоит на платформе из швеллера. Стены, пол, двухскатная крыша обшиваются сэндвич-панелями толщиной 80-200 мм. Это стальные листы с проложенным между ними утеплителем из негорючей минеральной плиты на основе базальтового полотна. Эта конструкция очень прочная, хорошо противостоит снеговым и ветровым нагрузкам, защищена от коррозии специальной краской.
- Вес одного блока не более 5 тонн, габаритные размеры разработаны с учетом возможностей транспортировки его автомобильным и железнодорожным транспортом.
- В зависимости от требуемой мощности блок-модульная котельная может состоять из одного или нескольких блоков. Важным преимуществом является то, что строительство можно осуществлять поэтапно и пристраивать новые модули с ростом потребности в теплоснабжении.
Состав оборудования
Здание модульной котельной снабжено полным комплектом технологического оборудования в зависимости от типа котла и вида топлива.
Газовая или жидкотопливная котельная имеет в своем составе:
- паровые/водогрейные котлы с горелками;
- внутреннее газовое или жидкотопливное оборудование;
- трубопроводы;
- системы насосов;
- системы электроснабжения;
- системы вентиляции;
- пожарно-охранную сигнализацию;
- автоматику;
- измерительное оборудование;
- дымовую трубу.
В состав твердотопливной котельной входит:
- котлы паровые или водогрейные с дутьевым вентилятором;
- насосная система;
- теплообменники;
- система водоподготовки;
- трубопроводы;
- транспортер топливоподачи с приемным бункером и котловыми бункерами;
- транспортер шлакозолоудаления;
- золоуловители;
- труба дымовая;
- система автоматики, КИПиА;
- система пожаротушения.
Тепловая схема
Тепловой контур блок-модуля соединяется с отопительной системой либо напрямую (открытый тепловой контур), через теплообменник (закрытый тепловой контур) или через короткозамкнутый коллектор (гидравлическая стрелка). Ввод хозяйственной воды идет от питьевого водопровода по трубам диаметром 32 мм. Выход прямой сетевой воды и вход обратной сетевой воды идет по трубам 50 мм.
Заказать звонок
Звоните круглосуточно, мы работаем без праздников и выходных.
8 495 744 67 74
Страница с нашими контактами
Аварийная служба работает круглосуточно по Москве и Московской области. В ближайшие области выезд плановый согласно графика.
Строительство и монтаж
Блок-модульная котельная начинается с заказа проектно-сметной документации, которая должна быть согласована в контролирующих органах. В большинстве случаев согласованием документации занимаются сами проектирующие организации. Многие производители предлагают типовые блок-модульные котельные, но можно заказать индивидуальный проект, исходя из конкретных условий размещения и требуемых задач.
- ► Модульные котельные 1 МВт
- ► Модульные котельные 2 МВт
- ► Модульные котельные 3 МВт
- ► Модульные котельные 4 МВт
- ► Модульные котельные 5 МВт
- ► Модульные котельные 6 МВт
- Блочно-модульные котельные отопления
Блок-модули собираются на заводе и отправляются заказчику в готовом виде. Монтаж блоков модульной котельной не представляет большой сложности, но должен выполняться профессионалами.
Сварочные работы
- ПВХ
- ПНД
- полипропиленовый
- полимерные
- медные
- стальные
- трубы нержавеющие + паропровод
Заготовка и монтаж трубопровода, соединения узлов и деталей должно производиться в соответствии с требованиями Госстандарта.
- системы отопления
- водоснабжение
- котельные
- Практикуются два способа сварки газовых труб:
- сварка слева направо.
- Применяют тогда, когда толщина металла больше 5-ти мм.
- Дуга направляется на уже приваренный участок, вместе с горелкой перемещается присадка. Вариант экономит расход газа и повышает производительность на 25%, сварка справа налево.
- Здесь горелку продвигают по не приваренным участкам – присадочная проволока «идёт впереди паровоза».
- Лучший метод для работы с тонкостенными газовыми трубами.
- При работе с профильными трубами важна скорость движения электрода по материалу.
- Если замедлиться, то есть риск прожечь деталь, при убыстрении – получить некачественный шов.
- Оптимальное движение подбирается опытным путём.
- При работе с оцинкованным материалом крайне важно наличие вентиляции.
- В противном случае от цинковых паров сварщик может «заработать» лёгочное заболевание или хуже того, задохнуться.
- А самыми распространёнными на сегодня являются электросварка и полуавтоматическая.
- В обоих случаях процесс начинается с подготовки свариваемых труб.
- Затем соединяемые части центрируют и равномерно прихватывают в трёх-четырёх точках.
- Подобный способ сварки неповоротных стыков исключает непроваренные участки, и шов получается более надёжным.
- При выполнении третьего шва работают по схеме первого варианта.
- После очистки от окалины на первый шов наносят второй.
- Заключительный третий шов начинают наносить с противоположной стороны второму шву.
- При работе с трубами из толстого металла лучше использовать непрерывный способ сварки при токе в 40-60 ампер.
- Важно именно проварить металл, а не прорезать его.
- При этом электрод ведётся не очень быстро – иначе качество шва пострадает.
- Сварить встык изделия большого диаметра можно, выполнив прихватки через 25-30 см.
- Сварка выполняет в три слоя, если толщина стенок составляет до 1,2 см.
- Нужно стремиться, что большинство стыков выполнялось в поворотном положении.
Такой способ позволяет достичь максимальной герметичности и снижает вероятность появления свищей.
- Сварить стальные трубы отопления можно правильно, если выбрать верно электроды.
- Все существует два их вида: неплавящиеся и с плавящимся основанием.
- Технология же ручной дуговой является достаточно простой, поэтому его выполнять можно своими руками.
- Все начинается с подготовки.
Преимущества парового отопления: меньшая площадь поверхности отопительных приборов; быстрый нагрев отопительных приборов при пуске системы; незначительное гидростатическое давление в системе и др.
Выбор системы водяного отопления состоит в установлении параметров воды, гидравлического давления в системе, а также в выборе типа отопительных приборов и конструкции системы
| ДИЗАЙН ПРЕСТИЖ | +7 (495) 744-67-74 |
| Холдинг СпецСтройАльянс | +7(495) 295-55-05 |
| MSC Company Group | +7(495) 295-55-06 |
Продажа и монтаж стальных (металлических) труб
| Наименование и техническая характеристика | Кол-во | Ед.изм. | Материалы и оборудование, ₽ |
| Труба эл.свар.прямошовн. ⌀ 89*3,5-4 | 1,00 | м | 442,64 ₽ |
| Труба эл.свар.прямошовн. ⌀56*3,0 | 1,00 | м | 272,27 ₽ |
| Фланцы ст. ⌀ 80 РУ 10 | 1,00 | шт. | 545,45 ₽ |
| Прокладка паронитовая ⌀ 80 | 1,00 | шт. | 80,36 ₽ |
| Фланцы ст. ⌀ 50 РУ 10 | 1,00 | шт. | 447,35 ₽ |
| Прокладка паронитовая ⌀ 50 | 1,00 | шт. | 36,06 ₽ |
| Болт М16*70 | 1,00 | кг. | 880,11 ₽ |
| Гайка М16 | 1,00 | кг. | 835,77 ₽ |
| Отвод стальной к\з ⌀ 89 | 1,00 | шт. | 855,95 ₽ |
| Отвод стальной к\з ⌀ 57 | 1,00 | шт. | 453,23 ₽ |
Утеплитель для стальных труб
Продажа и монтаж
| Наименование и техническая характеристика | Кол-во | Ед.изм. | Материалы и оборудование, ₽ |
| Цилиндр с алюм.покр. 57х30 мин ват | 1,00 | м/пог | 451,44 ₽ |
| Цилиндр с алюм.покр. 89х30 мин ват | 1,00 | м/пог | 555,50 ₽ |
| Цилиндр под отвод с алюм.покр. 57х30 | 1,00 | шт | 369,00 ₽ |
| Цилиндр под отвод с алюм.покр. 89х30 | 1,00 | шт | 495,00 ₽ |
| Скотч армированный 50 мм | 1,00 | шт | 380,00 ₽ |
Наша компания является производителем канализационной и напорной трубы из ПВХ (серого и рыжего цвета) по ГОСТ 51613-2000,а также трубы ПНД. Также осуществляем полную комплектацию строительных объектов сантехническим оборудованием. Осуществляем бесплатную доставку. Для постоянных клиентов и региональных представителей специальные скидки.
Для электрокабеля
| Диаметр труб | Толщина стенки | Цена 1-го п.м. с НДС |
| ТУ 6-49-53883187-01-05 SDR 17.6 | ||
| 16 с | 2 | 9,43 |
| 20 с | 2 | 12,10 |
| 25 с | 2 | 15,48 |
| 32 с | 2 | 20,26 |
| 40 с | 2,3 | 27,71 |
| 50 с | 2,9 | 42,99 |
| 63 с | 3,6 | 63,88 |
| 110 с | 6,3 | 149,75 |
| 160 с | 9,1 | 315,88 |
| 225 с | 12,8 | 619,44 |
| 315 с | 17,9 | 1890,00 |
| 400 с | 22,7 | 3138,75 |
Вода напорная
| Диаметр труб | Толщина стенки | Цена 1-го п.м. с НДС |
| ТУ 6-49-53883187-01-05 SDR 17 | ||
| 16 т | 2 | 13,75 |
| 20 т | 2 | 16,82 |
| 25 с | 2 | 21,46 |
| 32 с | 2,3 | 31,61 |
| 40 с | 2,4 | 41,76 |
| 50 с | 3 | 65,25 |
| 63 с | 3,8 | 103,96 |
| 110 с | 6,6 | 291,82 |
| 160 с | 9,5 | 608,82 |
| 225 с | 13,4 | 1206,46 |
| 315 с | 18,7 | 2349,49 |
| 400 с | 24 | 4114,22 |
Труба ПВХ
| Труба ПВХ 160х3,6х1,000м | шт | 264,37 |
| Труба ПВХ 160х3,6х2,000м | шт | 503,75 |
| Труба ПВХ 160х3,6х3,000м | шт | 775,41 |
| Труба ПВХ 50х3,2х0,500м | шт | 42,30 |
| Труба ПВХ 50х3,2х1,000м | шт | 70,68 |
| Труба ПВХ 50х3,2х2,000м | шт | 131,85 |
| Труба ПВХ 110х2,7х1,000м | шт | 104,87 |
| Труба ПВХ 110х2,7,000м | шт | 195,12 |
| Труба ПВХ 110х2,7,000м | шт | 298,25 |
На месте монтажа все блоки стыкуются в одно здание с помощью болтовых соединений, затем соединяются трубопроводы, электрика, автоматика. Производится подключение котельной к инженерным коммуникациям, устанавливаются дымовые трубы. Монтаж модульных котельных может занимать от нескольких дней до недели.
После монтажа всех блоков и систем проводятся пусконаладочные работы, включающие проверку работоспособности сначала на холостом ходу, затем с заполнением системы водой и подводкой топлива. Пусконаладочные работы должны проводиться на всем оборудовании котельной без исключения. Такие работы выполняются для определения коэффициента полезного действия, снижения расхода топлива, выявления недостатков и их устранения, создания безопасных условий эксплуатации. На последнем этапе проводят режимно-наладочные мероприятия.
Монтаж котельных для частных домов и промышленных предприятий
Установка отопительного агрегата, монтаж трубопровода и автоматики. Сборка элеваторных узлов, обвязка калориферов и вентиляционных машин.
8(495)744-67-74
По окончании всех наладочных испытаний, устранения возможных недостатков производится регистрация и лицензирование в соответствующих органах, и котельная вводится в эксплуатацию.
Преимущества
Блок-модульные котельные находят все более широкое применение в распределенной энергетики по всей стране, но особенно они востребованы в районах Севера и Дальнего Востока, а также в сельской местности, так как имеют ряд ценных преимуществ:
- небольшие сроки изготовления и монтажа,
- автономность, независимость от магистральных сетей,
- небольшие площади,
- высокая экономичность эксплуатации,
- мобильность,
- возможность создания блок-модулей по индивидуальным проектам,
- возможность увеличения мощности за счет установки дополнительных блоков,
- возможность комплектации оборудованием любых производителей.
Котлы отопления
Создание отопительной системы – один из важнейших этапов обустройства частного дома, коттеджа или дачи.
Виды, отличия, особенности эксплуатации
В зависимости от особенностей места расположения дома (отсутствие или наличие центрального газопровода), подбирается оптимальный тип отопительного котла.
Выбор выполняется с учетом предпочтений владельца, отапливаемой площади и типа используемого топлива.
Виды котлов отопления
Рынок отопительного оборудования предлагает широкий ассортимент изделий, каждое из которых имеет свои отличительные характеристики. Виды следующие:
- • Газовые котлы – самый распространенный вид отопительных установок, которые применяются в частных домах, дачах и коттеджах. Современные газовые котлы являются одним из самых безопасных видов отопительного оборудования. Для избегания проблем в процессе использования достаточно следовать правилам эксплуатации и своевременно выполнять техническое обслуживание.
- • Твердотопливные котлы – является самым дешевым способом для отопления частного дома. Представляет собой конструкцию, в которой тепло образуется от сгорания дерева или других твердотельных горючих материалов.
- • Электрические котлы – самое простое решение в вопросах создания систем отопления, но менее выгодное.
- • Пеллетные котлы – одна из разновидностей твердотопливных котлов. (Требуют постоянного внимания и контроля)
- • Комбинированные котлы – представляют собой устройства, которые могут работать на нескольких видах топлива (газ-электричество, твердотопливные-газовые и т.д.).
- • Жидкотопливные котлы – имеют схожую конструкцию с газовыми, за исключением наличия постоянной подачи жидкого топлива. (Затратное содержание)
Отличия
Котлы отопления имеют свои отличия, которые являются решающим фактором при выборе такого оборудования:
- 1. Газовые котлы – топливом является газ, который поступает из центрального трубопровода (Метан) или из газгольдера (Пропан – Бутан).
- 2. Твердотопливные котлы – в качестве топлива выступают дрова, уголь и другие твердотельные горючие материалы.
- 3. Электрические котлы – тепло генерируется при помощи электроэнергии (главным элементом конструкции является тэн, который выполняет нагрев теплоносителя).
- 4. Пеллетные котлы – топливом являются пеллеты (прессованные опилки и другие отходы деревообработки).
- 5. Жидкотопливные котлы – в роли горючего вещества выступает солярка, мазут и различные масла. Конструкция подразумевает наличие надувных горелок со встроенными вентиляторами.
При выборе отопительного оборудования нужно учитывать следующие факторы: наличие места для хранения топлива, подключение дома к газопроводу, доступность и наличие топлива для последующего отопления дома. К примеру, при отсутствии центрального газопровода можно воспользоваться установкой системы автономной газификации – газгольдером!
Особенности эксплуатации
Рассмотрим специфику работы каждой из разновидностей отопительного оборудования:
- • Газовые котлы – нагрев теплоносителя выполняется путем воздействия на него открытого огня, создаваемого в процессе сгорания газа.
- • Твердотопливные котлы – вода нагревается от воздействия пламени, образованного от сгорания дерева или угля.
- • Электрические котлы – подогрев воды осуществляется при помощи тэна, который нагревается при протекании через нее тока.
- • Пеллетные котлы – аналогично с твердотопливными. Нагрев теплоносителя происходит в процессе сгорания пеллет.
- • Жидкотопливные котлы – солярка, мазут или масло сгорают, при этом нагревают теплоноситель.
