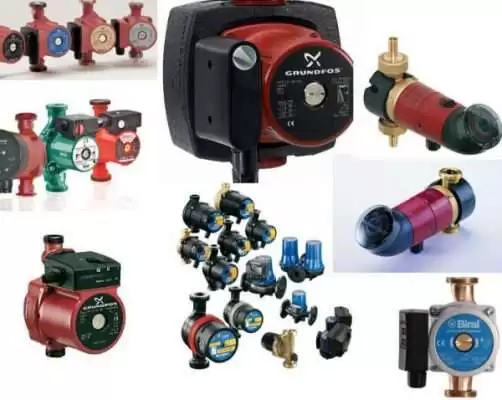

Выбираем правильный циркуляционный насос для системы ГВС

В помещениях с большой длиной трубопровода горячего водоснабжения используются циркуляционные насосы. Они устанавливаются в отдельном контуре.

Циркуляционный насос для ГВС делает возможным поступление воды необходимой температуры сразу после открытия крана.

Конструкция

Рециркуляционный насос не имеет большой мощности и производительности. Устройство перекачивает теплоноситель на небольшие расстояния.

Нагнетания высокого показателя давления от циркуляционного насоса для ГВС не требуется. Изделие состоит из корпуса, крыльчатки и электрического двигателя. Под действием магнитного поля при поступлении напряжения на обмотки двигателя его якорь начинает вращаться.

Крыльчатка смещает массу воды и нагнетает её в выходной патрубок. Забор жидкости осуществляется из входного патрубка. При подборе циркуляционного насоса необходимо учитывать его тип и технические характеристики. Независимо от производителя все помпы для рециркуляции делят на 2 типа — с мокрым или сухим ротором.

Насос с сухим ротором

В устройствах такого типа водяная среда находится отдельно от деталей электрического двигателя. Мотор имеет воздушное охлаждение.

Отличительной особенностью агрегатов с сухим ротором является высокий коэффициент полезного действия. Вращающиеся детали электрического двигателя нуждаются в периодической смазке. Это необходимо для снижения степени трения между комплектующими.

С мокрым ротором

Просто такого типа крыльчатка и якорь электрического двигателя полностью погружены в водяную среду. Агрегаты с мокрым ротором имеют низкий коэффициент полезного действия.

Преимуществом устройств данного типа является отсутствие необходимости в смазке вращающихся деталей электрического двигателя. Охлаждение частей осуществляется водой.

Рециркуляционные насосы с мокрым ротором отличаются низким уровнем шума при работе. Это позволяет использовать их в жилых помещениях, как в дневное, так и в ночное время суток. Часто подобные аппараты применяются в квартирах и домах.

1. Электрическое отопление становится все более популярным в современных домах и квартирах благодаря своим экологическим и экономическим преимуществам. Одним из ключевых…

2. Ремонт дизельной горелки: важные аспекты и особенности Дизельные горелки широко используются в различных отраслях промышленности, включая энергетику, химическую и нефтехимическую…

3. Ремонт труб в системе водоснабжения – это комплекс мероприятий, направленных на восстановление их функциональности и предотвращение дальнейших повреждений. В современных…

4. Ремонт котельной: основные задачи и этапы Ремонт котельной – это сложный и ответственный процесс, требующий профессионального подхода и точного соблюдения…

5. Ремонт котельной – это важный и ответственный процесс, который требует тщательного планирования и выполнения. От исправной работы котельной зависит не…

6. Электрическое отопление дачи становится все более популярным благодаря своим преимуществам: экономичности, экологичности и удобству в эксплуатации. В условиях постоянного роста…

7. Дизельная автономная котельная представляет собой комплекс оборудования, работающего на дизельном топливе, который предназначен для обеспечения теплом и горячей водой различных…

8. Отопление дачи дровами: экологично и экономично Отопление дачи дровами — это не только способ поддержания комфортного климата внутри помещения, но…

9. Дизельное отопление дачи является популярным и эффективным способом обогрева помещений в зимний период. Преимущества дизельного отопления включают в себя: 1.…

10. Индивидуальное отопление дачи позволяет создать уютный и комфортный микроклимат в любое время года. В отличие от централизованного отопления, которое часто…

11. Отопление коттеджа электрическим котлом: преимущества и недостатки В последние годы отопление коттеджей электрическими котлами становится всё более популярным. Это связано…

12. Дача с отоплением: преимущества и недостатки Дача с отоплением становится все более популярной среди россиян, особенно в условиях суровой зимы.…

13. Автономное отопление коттеджа представляет собой систему, которая полностью управляется автоматикой и не требует вмешательства человека. Это особенно актуально в условиях…

14. Алюминиевые радиаторы становятся все более популярными среди дачников и владельцев частных домов. Эти устройства обладают рядом преимуществ, которые делают их…

15. Ремонт отопительной системы в доме является важным и необходимым мероприятием, которое позволяет поддерживать комфортные условия проживания и сэкономить на затратах…

16. Современные частные автономные котельные представляют собой высокотехнологичные системы, которые обеспечивают тепло и горячую воду в домах, коммерческих и промышленных объектах.…

17. Водоснабжение дома от колодца под ключ – это комплекс мероприятий, направленных на обеспечение жилья чистой питьевой водой. Этот процесс включает…

18. Автономное отопление антифризом становится все более популярным в России благодаря своим уникальным свойствам и экономичности. Антифриз представляет собой жидкость, которая…

19. Комбинированное жидко топливное отопление дачи представляет собой современную систему, сочетающую в себе преимущества различных типов отопления: газового, электрического и твердотопливного.…

20. Комбинированное отопление дома на антифризе представляет собой современную и эффективную систему, которая сочетает в себе преимущества традиционных котлов и новейших…

21. Комбинированное отопление на антифризе — это современный и эффективный способ обогрева жилых и коммерческих помещений. Антифриз, в отличие от традиционных…

22. Комбинированное газовое отопление дома становится все более популярным среди российских семей. Это связано с несколькими факторами: экономическая выгода, высокая эффективность…

23. Комбинированное лучевое отопление коттеджа представляет собой современную и эффективную систему обогрева, сочетающую в себе преимущества различных видов отопления. В основе…

24. Монтаж терморегуляторов в современных системах отопления играет ключевую роль в поддержании оптимального микроклимата в жилых и коммерческих помещениях. Эти устройства…

25. Установка радиаторов в частном доме является важным этапом в создании комфортной и уютной атмосферы. Этот процесс требует тщательного планирования и…

26. Промышленное отопление играет ключевую роль в обеспечении эффективного и безопасного обогрева производственных помещений, офисных зданий и жилых комплексов. В условиях…

27. Модульные котельные представляют собой современные и эффективные решения для отопления и горячего водоснабжения жилых и промышленных объектов. Основным преимуществом таких…

28. Насосное отопление частного дома представляет собой современную и эффективную систему, которая позволяет поддерживать оптимальные температурные условия в помещении, независимо от…

29. Срок службы теплоносителя в системе отопления играет ключевую роль в эффективности и безопасности работы всей системы. В отличие от традиционных…

30. Модульные котельные представляют собой современные энергетические установки, предназначенные для обогрева и обеспечения горячей водой различных объектов. Эти компактные и высокотехнологичные…

31. Отопление под ключ: современные решения для вашего дома В условиях суровой российской зимы вопрос отопления становится особенно актуальным. Современные технологии…

32. Индивидуальное отопление дома — это технология, которая позволяет владельцам жилых помещений самостоятельно регулировать температурный режим внутри помещений, что особенно важно…

33. Система отопления дачного дома на антифризе: преимущества и риски Система отопления дачного дома на антифризе становится все более популярной среди…

34. Монтаж тепловых сетей — это сложный и ответственный процесс, требующий высокого уровня профессионализма и специализированного оборудования. Тепловые сети представляют собой…

35. Монтаж котельной под ключ – это сложный и ответственный процесс, требующий высокого уровня профессионализма и специализированных знаний. В России данная…

36. Монтаж отопления в частном доме является важным этапом в строительстве и эксплуатации жилья. От правильного выбора оборудования и соблюдения всех…

37. Ремонт водоснабжения — это важный этап в поддержании стабильной работы системы водоснабжения как в жилых, так и в промышленных объектах.…

38. Ремонт котельной в частном доме является важным этапом в обеспечении комфортной и безопасной эксплуатации отопительной системы. Этот процесс включает в…

39. В последние годы в Подмосковье наблюдается значительный рост спроса на услуги по ремонту систем отопления в частных домах. Это связано…

40. Насосная станция, используемая для водоснабжения или орошения, часто подвергается заморозкам в зимний период. Это может произойти из-за недостаточной теплоизоляции, неправильного…

41. Пропускная способность гребенок играет ключевую роль в промышленности и сельском хозяйстве. Эти устройства используются для разделения и распределения различных потоков…

42. Отопление дома – это одна из ключевых составляющих комфортного проживания в холодное время года. Современные системы отопления позволяют не только…

43. Автономное отопление дачи жидким топливом становится все более популярным среди российских дачников. Жидкое топливо, такое как солярка или керосин, позволяет…

44. Циркуляция в системе отопления играет ключевую роль в поддержании эффективной работы отопительных приборов и равномерного распределения тепла по всему дому.…

45. Монтаж котельных – это сложный и многоэтапный процесс, требующий высокой квалификации и специализированного оборудования. В зависимости от типа котельной (газовая,…

46. Дачное отопление в России: преимущества и недостатки различных систем Дачное отопление в России приобретает все большую популярность, особенно в последние…

47. Последняя батарея отопления может не греть по нескольким причинам. Во-первых, это может быть связано с износом радиатора или его неправильной…

48. Водоснабжение дома из колодца: особенности системы Водоснабжение дома из колодца — это один из наиболее распространенных и доступных способов обеспечения…

49. Замена насоса отопления в системе отопления является важным и необходимым мероприятием для поддержания комфортного климата в доме или квартире. Этот…

50. Поломка старого насоса, который долгое время служил верой и правдой в деревне, стала настоящим испытанием для её жителей. Насосы в…

Установка циркуляционного насоса в систему ГВС

Монтаж насоса в систему ГВС должен осуществляться в согласии с рекомендациями изготовителя и существующими строительными нормами. Монтажные работы проводят следующим образом:

• Место установки циркуляционного насоса ГВС – модуль монтируется на обратку. Такое расположение предотвращает попадание воздуха в станцию – завоздушивание приводит к снижению работоспособности системы. По этой причине ставить насос надо исключительно на обратку водоснабжения.
• Сразу после насоса и перед накопительной емкостью, устанавливается обратный клапан. Обязательно монтируются отсекающие краны перед и после станции.
• Подключение к электросети выполняется через ИБП для питания. После отключения электроэнергии, источник бесперебойного питания продолжает обеспечивать автономную работу оборудования, в течение от нескольких часов до суток. (как правильно подобрать ИБП для насосного оборудования, читайте здесь).
• Для равномерного распределения напора, устанавливают сложную систему регулирования ГВС, включающую несколько распределительных коллекторов и специальных клапанов снижения давления.
• Запускать электродвигатель на холостом ходу запрещается. После того, как была сделана установка насоса в системе горячего водоснабжения, водяной контур заполняется, выполняется пробный запуск и проверка работоспособности.
• Обслуживание – насосы с мокрым ротором имеют простую конструкцию, поэтому не нуждаются в проведении осмотра и ремонте в течение всего срока эксплуатации. Время от времени потребуется чистка и замена фильтра. Периодичность обслуживания насоса с сухим ротором, раз в 2 года. Во время проведения работ заменяется смазка, чистится корпус.

Недостаточное давление в центральной системе водоснабжения, обусловливает необходимость установки циркуляционного насоса на горячую воду в многоквартирных домах и частных строениях, независимо от отапливаемой площади.

Принцип действия

Циркуляционные насосы используются для постоянного перемещения жидкости в системе горячего водоснабжения. Для их подключения необходима установка накопительной емкости. Забор жидкости осуществляется через входной патрубок насоса, при этом создается разрежение, и вода из накопительного бака поступает в контур.

Крыльчатка насоса перекачивает жидкость, нагнетая давление в выходном патрубке, одновременно с этим остывшая вода поступает обратно в ёмкость. Таким образом, при постоянной работе помпы осуществляется непрерывная циркуляция теплоносителя в системе.

Контур ГВС не заканчивается в месте крайней точке забора воды, а соединяется с накопительной емкостью. Таким образом жидкость постоянно циркулирует в системе независимо от того, открыты точки забора воды или закрыты. Для удобства использования на трубопроводе для обратной подачи можно установить запорное устройство. Это позволит перекрыть контур и прекратить рециркуляцию горячего водоснабжения при необходимости.

Как выбрать рециркуляционный насос для горячей воды?

Покупая оборудование для рециркуляции ГВС, необходимо определиться с его основными параметрами. К ним относится:

• Производительность – эта характеристика зависит от площади жилья. В среднем, для двухэтажного частного дома или трехкомнатной квартиры хватит агрегата, который перекачивает 70–100 л теплоносителя я минуту;
• Напор – еще одна важная характеристика, которая обозначает максимальную высоту подачи теплоносителя. В случае с двухэтажным частным домом следует выбирать прибор, создаваемый напор на 3–4 м;
• Потребление энергии – этот фактор позволяет определить, во сколько обойдется эксплуатация рециркуляционного насоса. При этом нужно помнить, что чем мощнее и производительнее агрегат, тем дороже обойдется его использование;
• Наличие встроенной защиты – лучше всего покупать насос, оборудованный реле протока воды. Этот элемент защитит насос от работы на «сухом ходу» и, как следствие, перегрева мотора агрегата.

Среди других важных факторов также следует отметить систему охлаждения насоса. Если агрегат не оборудован вентиляцией, то его мотор будет постоянно нагреваться и выходить из строя.

Как подобрать насос для ГВС

При выборе помпы необходимо учитывать технические характеристики определенной модели. Это позволит приобрести рециркуляционный насос, по своим параметрам подходящий под определённую систему горячего водоснабжения.

При выборе учитываются:

• уровень шума. В зависимости от модели степень шумности может отличаться. Для жилого помещения лучше подобрать тихий насос;
• напор подаваемой жидкости. Измеряется максимальной высотой водяного столба. Если контур ГВС расположен в одной горизонтальной плоскости с помпой, подойдут модели с высотой столба 50 – 80 см. Для высоких зданий и сооружений необходимо учитывать этот параметр с запасом;
• потребление электроэнергии. В зависимости от модели насоса его показатели мощности могут отличаться.

Основные характеристики

Выбирая циркуляционный насос для ГВС или отопления, следует обращать внимание на следующие характеристики:

• производительность – количество жидкости, которое рециркуляционный электронасос способен перекачать в единицу времени (м3/час или литр/мин);
• напор или создаваемое насосом давление жидкой среды (метры водяного столба или Па);
• мощность, потребляемая рециркуляционным насосом (Вт);
• способ управления устройством (посредством таймера или датчика температуры).

Поскольку рециркуляционными насосами перекачиваются небольшие объемы жидкости, которая перемещается в отопительных трубах или водопроводе с небольшой скоростью, то высокие мощность и производительность таким устройствам не требуются. Так, для поддержания температуры воды в бытовых системах отопления и водопотребления, длина которых не превышает 40–50 метров, будет вполне достаточно рециркуляционного насоса с производительностью 0,2–0,6 м3/час.

Насос Grundfos с пропускной способностью 3.3 куб. м/час

В плане потребления электричества насосы для котельной и ГВС также экономичны, так как их мощность в зависимости от модели составляет от 5 до 20 Вт. Этого вполне достаточно для того, чтобы водяной электронасос был в состоянии обеспечивать эффективную циркуляцию по трубам горячей воды в частном доме.

Чтобы правильно выбрать насос по данной характеристике, можно руководствоваться следующими рекомендациями при подборе рециркуляционного оборудования для систем отопления и ГВС как небольшого жилого строения, так и большого коттеджа в несколько этажей.

• Если трубы, по которым насос должен обеспечивать циркуляцию жидкой среды, расположены на одном уровне, то подбираем оборудование со значением напора 0,5–0,8 метров водяного столба.
• Если в доме несколько этажей, рециркуляция ГВС должна обеспечиваться на нескольких уровнях трубопровода, а значит, следует учитывать высоту, на которую необходимо поднимать жидкость.

Чтобы в системах отопления и ГВС рециркуляцию жидкой среды сделать более эффективной, насосы следует выбирать с некоторым запасом по создаваемому напору.

Как подключить

Для правильного включения в контур горячего водоснабжения насоса необходимо строго следовать инструкции по эксплуатации приложенной производителем. При наличии систем защиты, предусмотренных заводом-изготовителем, их установка является обязательной.

Подключение осуществляется в следующей последовательности:

1. Подбор места для установки. Лучше монтировать помпу в отдельном кармане. Такой способ установки позволит при необходимости исключить её из системы. Это может понадобиться для проведения профилактических мероприятий или ремонта.
2. Прекращение водоснабжения и слив жидкости из контура. Проведение работ при наличии воды в системе запрещено. Это может привести к затоплению помещения.
3. Удаление части трубопровода. Обрезка металлических труб осуществляется углошлифовальной машиной или другими инструментами. Для пластиковых трубопроводов применяют специализированные ножницы. Они делают ровный срез, что положительно влияет на качество пайки.
4. Монтаж резьбовых соединений и установка помпы.
5. Подключение к бытовой электрической сети. Включение прибора в электросеть должно производиться в строгом соответствии с инструкцией по эксплуатации.
6. Пуск и наладка агрегата.

Первый запуск

Перед тем, как включить насос, необходимо исключить наличие воздуха в системе. Для этого в трубопровод подачи нагнетают давление воды, до тех пор, пока жидкость не потечёт из трубы обратки. Запуск насоса без воды в системе не рекомендуется. Это может привести к быстрой поломке устройства.

Управление насосом

Круглосуточная циркуляция воды в системе является экономически невыгодной. В зависимости от способа управления различают 2 вида рециркуляционных насосов:

1. Управляемый блоком управления исходя из показаний температурного датчика. Рециркуляция воды в системе осуществляется по мере ее остывания. Датчик монтируют в контур для циркуляции горячей воды. Когда температура жидкости находится в установленных пределах, ротор электродвигателя и крыльчатка, перекачивающая жидкость, останавливаются. По мере падения показателя насос автоматически выключается. Это позволяет постоянно поддерживать температуру жидкости в нужном диапазоне.
   Насосом управляет контроллер, в зависимости от температуры наружного воздуха
2. Управляемый таймером. Насос рециркуляции ГВС автоматически включается и выключается через определенный промежуток времени. Временной промежуток между срабатываниями устанавливаются пользователем. При этом нужно рассчитать длину контура, скорость движения жидкости и наличие теплопотерь. В зависимости от модели можно программировать устройство на 24 часа или на 7 дней.

Выбор насоса для ГВС по эксплуатационным характеристикам

Основная цель работы циркуляционного насоса – это поддержание оптимальной скорости течение теплоносителя по разводке, при которой можно было бы зафиксировать температуру жидкости в «обратке».

Поэтому к ключевым эксплуатационным критериям, влияющим на выбор циркуляционного насоса, следует отнести следующие параметры:

Циркуляционный насос для систем ГВС

• Значение напора, измеряемого в высоте водяного столба – от этого критерия будет зависеть давление в разводке, а значит и температура на обратке.
• Значение расхода, вычисляемое по специальной формуле, как частное от мощности нагревательной установки (делимое) и разности температур в напорной трубе и обратке (делитель).
• Значение теплоотдачи системы отопления, вычисляемое по площади отапливаемого помещения и предполагаемым тепловым потерям.

Причем процесс выбора выглядит как сопоставление всех вышеописанных параметров с целью сопоставлении напора насоса с теплоотдачей и расходом системы отопления. В итоге, извлечь конкретную рекомендацию из этих данных может только опытный проектировщик или инженер-теплотехник.

Какой насос лучше Grundfos или Wilo

Насосы для ГВС Grundfos и аналогичные изделия фирмы Wilo являются качественными помпам для рециркуляции горячей воды от европейских производителей. Насосы компании Грундфос, как и устройства Wilo, имеют свои преимущества и недостатки. При выборе необходимо опираться на технические характеристики определенных моделей.

Независимо от производителя насос должен подходить под эксплуатационные параметры. Нарушение этого правила сократит срок службы изделия. Насосы для циркуляции горячего водоснабжения используются для бесперебойной подачи жидкости независимо от длины трубопровода. В зависимости от модели технические характеристики изделий отличаются. Это необходимо учитывать при выборе устройства.

Выбираем правильный циркуляционный насос для системы ГВС
