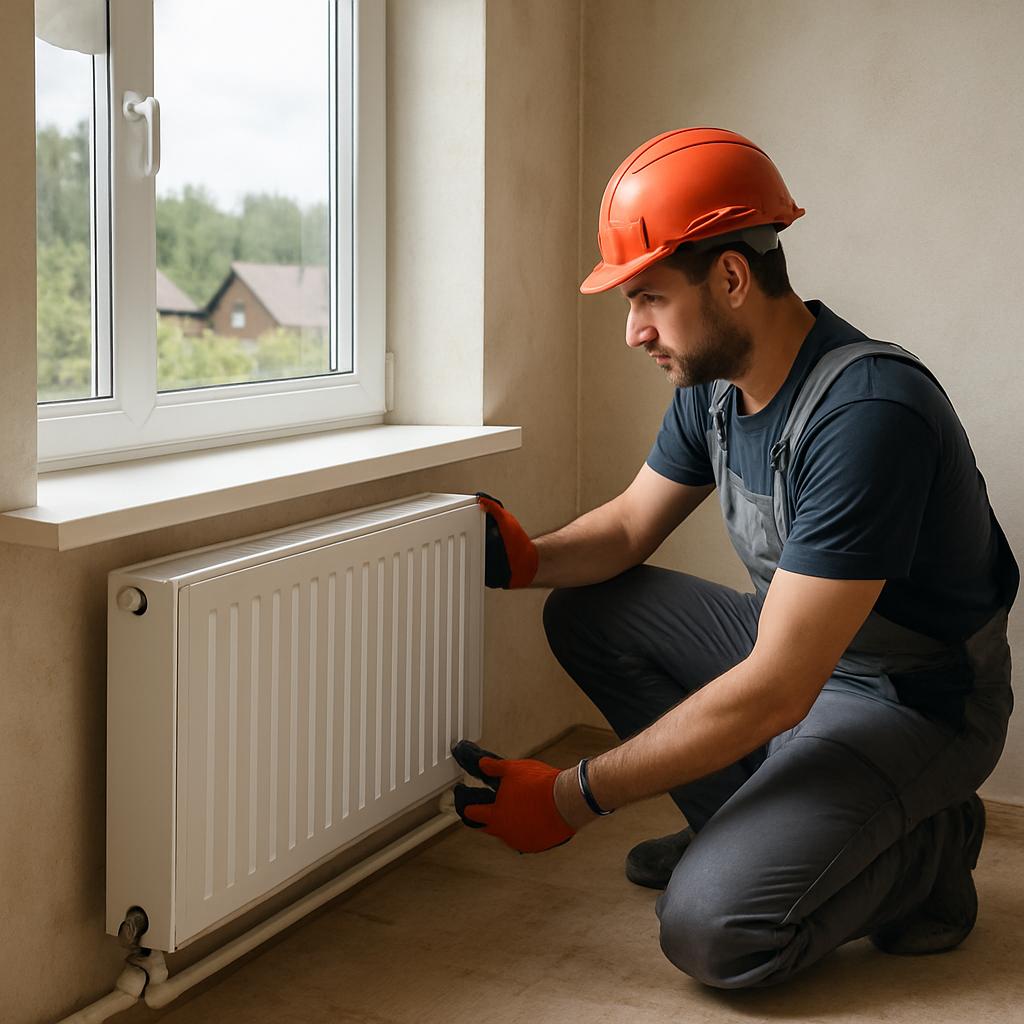

Установка радиаторов отопления

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

•
  Юрьево: Отопление, водоснабжение
•
  Юдино: Отопление, водоснабжение

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

•
  Автоматизация систем отопления
•
  Автоматизированное отопление дачи

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

•
  Пример: смета на ремонт труб при помощи реагента
•
  Основные недостатки водяного тёплого пола

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

•
  Водяное электроотопление
•
  Экономное отопление дома

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна.

Его надо устанавливать:

• посередине оконного проема, допустимое отклонение — 2 см;
• расстояние от радиатора до пола — 8-12 см;
• до подоконника — 10-12 см;
• от задней стенки до стены — 2-5 см.

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

1. Водопроводные сети играют ключевую роль в обеспечении населения чистой питьевой водой и бесперебойной подачей воды в дома и предприятия. Устройство…

2. Краткая промывка отопления — это процедура, направленная на очистку системы отопления от накопившихся загрязнений, которые могут негативно сказаться на её…

3. Основная цель промывки — удаление продуктов коррозии и накипи, что позволяет снизить износ теплообменников, радиаторов и других компонентов системы. Это…

4. Промывка системы отопления — это важный процесс, который помогает продлить срок службы оборудования, улучшить его теплоотдачу и снизить вероятность возникновения…

5. Система теплый пол – это удобный и эффективный способ обогрева помещений. Однако, чтобы она работала эффективно и долго, необходимо регулярно…

6. Установка и подключение расширительного бака являются важными этапами в процессе создания автономной системы водоснабжения. Расширительный бак необходим для компенсации изменений…

7. Течь в трубе – это серьезная проблема, которая может привести к утечке воды, увеличению затрат на водоснабжение и даже к…

8. В холодное время года многие владельцы частных домов сталкиваются с проблемой недостаточного отопления. Одной из причин, по которой батареи не…

9. Сварка профильных труб — это процесс, который требует от сварщика высокой квалификации и точности. Этот метод широко используется в строительстве…

10. Промывка системы отопления является важным этапом в поддержании её работоспособности и эффективности. Эта процедура помогает удалить из труб и радиаторов…

11. Воздушная пробка в системе отопления — это явление, которое может возникнуть в процессе эксплуатации отопительного оборудования. Она представляет собой пузырек…

12. Ремонт труб теплого пола: важные аспекты и рекомендации Ремонт труб теплого пола — это важный и ответственный процесс, который требует…

13. Производство и эксплуатация котельных требуют строгого соблюдения норм и стандартов, направленных на обеспечение безопасности и надежности работы оборудования. Производственный контроль…

14. Воздух в системе отопления играет ключевую роль в работе котлов и теплообменников. Он способствует эффективному функционированию оборудования, предотвращает образование конденсата,…

15. Село Головино, расположенное в Дмитровском районе Московской области, известно своим богатым историческим наследием и развитой инфраструктурой. Одним из ключевых аспектов…

16. Течь в трубе отопления — это серьезная проблема, которая может привести к значительным финансовым затратам и дискомфорту. В многоквартирных домах…

17. Расширительные бачки являются неотъемлемой частью системы отопления и водоснабжения, обеспечивая поддержание необходимого уровня давления и предотвращая избыточное давление в трубопроводах.…

18. Водоснабжение дома является одной из ключевых составляющих комфортного и безопасного проживания. В условиях современного мира, когда экологическая ситуация становится все…

19. Монтаж регистров отопления – это важный этап в системе отопления, который требует профессионального подхода и соблюдения всех технических норм. Регистры…

20. Дровяные котельные установки являются одним из старейших и наиболее распространенных способов получения тепловой энергии. Они широко используются в сельских и…

21. Угольные котельные установки играют ключевую роль в энергетической отрасли, обеспечивая тепло и электроэнергию для миллионов домохозяйств и промышленных предприятий. В…

22. Мазутные котельные установки являются важным элементом энергетической инфраструктуры, особенно в регионах, где доступ к природному газу ограничен. Мазут, как вид…

23. Газовые котельные установки являются важным элементом современной энергетической инфраструктуры. Эти комплексы обеспечивают теплоснабжением и горячим водоснабжением жилые дома, промышленные предприятия…

24. Отопление загородного дома: современные технологии и их преимущества Загородный дом — это не только место для отдыха, но и комфортное…

25. Монтаж отопления в частном доме – это важный и ответственный процесс, который требует профессионального подхода и использования современных технологий. В…

26. Реконструкция системы отопления в жилом доме требует комплексного подхода и учета множества факторов, начиная от выбора оборудования и заканчивая правильной…

27. Подключение котла к системе отопления является важным этапом в процессе установки и эксплуатации отопительного оборудования. Этот процесс требует соблюдения ряда…

28. АГВ отопление (автономная газовая система отопления) — это современная и эффективная технология обогрева жилых и коммерческих помещений. Основное преимущество АГВ…

29. Тепловой пол стал популярным элементом современного интерьера благодаря своим многочисленным преимуществам. Однако, несмотря на его надежность и долговечность, периодически возникает…

30. В деревянных домах часто используются теплые полы для создания комфортного микроклимата. Они могут быть как электрическими, так и водяными. Электрические…

31. Труба от колодца играет важную роль в обеспечении водоснабжения частного дома. Она служит для подъема воды из подземных источников и…

32. Замена бойлера в котельной является важным процессом, который требует тщательного подхода и соблюдения всех технических норм. Бойлер – это основной…

33. Топить твердотопливный котел углем — это важный процесс, требующий соблюдения определенных правил и рекомендаций. Вот пошаговая инструкция, которая поможет вам…

34. Насосная станция является неотъемлемой частью системы водоснабжения многих загородных домов и дачных участков. Однако зимой, особенно в условиях суровых русских…

35. Замена кранов отопления является важным процессом, который требует профессионального подхода и соблюдения всех технических норм. Это связано с тем, что…

36. В последние годы все большую популярность набирают альтернативные способы отопления домов. Одним из таких методов является использование геотермальных тепловых насосов.…

37. Дровяное отопление дома – это традиционный и экологически чистый способ обогрева, который продолжает пользоваться популярностью в странах с развитой инфраструктурой…

38. Промывка отопления дачи – это важный этап в поддержании комфортной температуры и продлении срока службы отопительной системы. В российских климатических…

39. Промывка теплых полов является важным этапом в процессе их эксплуатации, направленным на поддержание эффективности работы системы и продление срока службы…

40. Замена насоса отопления в многоквартирном доме является важным шагом к повышению эффективности и экономии ресурсов. В современных условиях, когда цены…

41. В строительстве часто возникает необходимость заливать стяжку пола по частям. Это связано с различными условиями работы, такими как ограниченные размеры…

42. Циркуляция отопления играет ключевую роль в обеспечении равномерного распределения тепла по всем помещениям дома. Она необходима для того, чтобы теплоноситель…

43. Отопление и водоснабжение являются важными аспектами в обеспечении комфортных условий проживания в любом доме или квартире. Эти системы играют ключевую…

44. Циркуляционный насос – это важный элемент системы отопления, который обеспечивает равномерное распределение теплоносителя по контурам отопления. Основная задача насоса –…

45. Термостат — это важный элемент системы охлаждения двигателя автомобиля, который отвечает за поддержание оптимальной температуры двигателя. Если термостат выходит из…

46. В последние годы в России наблюдается тенденция к улучшению качества коммунальных услуг, включая отопление. Однако, несмотря на это, всё больше…

47. Паровое отопление дома является одним из наиболее эффективных и экономичных способов обогрева помещений. Этот метод отопления основан на использовании пара,…

48. Электрическое отопление антифризом: новое слово в энергоэффективности Электрическое отопление антифризом представляет собой одну из самых перспективных технологий в области энергоэффективности.…

49. Циркуляция теплоносителя играет ключевую роль в работе системы отопления. Она обеспечивает равномерное распределение тепла по всем частям дома, поддерживая комфортную…

50. В последние годы в России наблюдается тенденция к увеличению числа частных домов и коттеджей, что связано с ростом интереса к…

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам.

Есть три основных способа подключения:

• седельное;
• одностороннее;
• диагональное.

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
