Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.
Разновидности разводки отопления
В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:
- Однотрубная.
- Двухтрубная.
Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.
- Частный дом и схемы его отопления
Мало просто построить удобный, экологичный и комфортный дом. Очень важно сделать правильный выбор той или иной схемы, по которой будет осуществляться горячее водоснабжение и отопление этого дома. Наибольшей популярностью сегодня пользуются схемы принудительной или естественной циркуляции собственно самого теплоносителя. Если говорить о разводках, при помощи которых планируется установка труб, то здесь выбор достаточно широкий. Это могут быть такие схемы как – двухтрубная, лучевая или однотрубная, и “ленинградская”. Как видите — вариаций достаточно. Для начала определимся с терминологией.
второй этаж
Второй этаж Как все называется и как все это правильно понять
Различие в терминологии важно для понимания собственно самой разницы между предлагаемыми вариантами схем. К числу основных терминов можно отнести:
— приборы жидкостного отопления. Это приборы, которые способны брать само тепло из системы отопления и передавать его в обогреваемую среду. К наиболее характерным приборам этого типа можно отнести радиаторные устройства, фанкойлы, батареи, рекуператоры, полы по теплому типу, конвекторы и т. п. Для простоты в дальнейшем обозначим их все одним термином – батареи.
— теплоносители. Этот термин обозначает жидкость, которая берет тепло от нагревательного элемента и отдает его через приборы отопления. В основном для выполнения функции теплоагента применяют антифризную жидкость или просто воду. Антифриз, как вы знаете — это состав, состоящий из воды и определенного количества этиленгликоля, который способен оставаться в жидком состоянии в условиях низких температур.
-отопительные контуры. В первом приближении — это маршруты замкнутого типа, по которым осуществляется циркуляции собственно самого теплоносителя. Теплоагент нагревается посредством нагревательного элемента и отдает это тепло в окружающую среду при помощи устройств отопления. В собственно сам контур входят кроме батарей и нагревательного котла — элементы несущие соединительные функции и вспомогательное оборудование. К оборудованию вспомогательного назначения можно отнести бачки с расширительными функциями, насосные группы, различные вентильные устройства, краны и т.п.
-ток по ходу прямого типа. Это мудреное название обозначает только ту часть несущего контура, при помощи которой осуществляется движение собственно теплоносителя, до его попадания в приборы обогрева.
-ток по ходу обратного типа. Этот термин обозначает ту часть несущего контура отопительной схемы, по которой теплоноситель уже отдавший свое тепло во внешнюю среду, движется обратно к нагревательному элементу (котлу).
Основные схемы отопления с учетом вариантов циркуляции
Если не предаваться избыточной детализации, то схем, по которым осуществляется собственно сама циркуляция теплоносителя всего две. Это — принудительная циркуляция и циркуляция по естественному типу.
Естественная циркуляция, ее еще иногда называют самотечной или гравитационной, предоставляет возможности теплоагенту двигаться в самой системе отопления под воздействием такого физического эффекта как изменения собственно самой плотности воды. Когда теплоноситель нагревается, плотность его соответственно уменьшается, и он начинает вытесняться из нагревательного элемента обратным током теплоносителя. Нагретая жидкость вытесняется вверх по стоякам и продолжает свой ток по горизонтальным трубам. Эти водные магистрали укладываются, как правило, с уклоном до 5 градусов и именно этот уклон и предоставляет возможность теплоагенту двигаться самотеком.
Насосная или циркуляция по принудительному типу. В такой схеме обогрева перемещение теплоносителя осуществляется за счет того, что существует разница давления между прямым и обратным ходом. Подобный тип практически не имеет существенных ограничений в области применения. Но при выборе именно этой обогревательной схемы нужно в обязательном порядке учитывать тот факт, что сама способность ее к функционированию напрямую зависит от работы насосной группы и от бесперебойной подачи электричества. Если коснуться вариантов разводки магистралей , то здесь деление проходит по двум принципиальным критериям. Или магистрали подключаются к нагревательному элементу по параллельной схеме (лучевой тип или коллекторный), или в последовательном порядке (однотрубный тип). Все рассмотренное в этой статье имеет свои отличительные свойства, положительные моменты и недостатки, но это уже тема отдельного обсуждения.
- Выбор схемы отопления
В схеме с естественной циркуляцией вода движется по системе под действием конвекции, самотеком. Котел в такой системе находится в нижней точке дома. Нагретая вода, будучи легче холодной, поднимается вверх. Она проходит через радиаторы и, остывая, опускается вниз, в котел. При использовании энергонезависимого котла такая схема будет работать даже без электричества.
С принудительной или естественной циркуляцией
Выбор схемы отопления Однако у такой системы есть целый ряд недостатков.
- Чем тоньше труба, тем сильнее ее сопротивление потоку воды. Через тонкие трубы естественная циркуляция не пойдет. Рассчитать оптимальный диаметр каждой секции отопления — задача непростая.
- Диаметр труб будет намного больше, чем для системы с искусственной циркуляцией. Следовательно, затраты на материал вырастут в несколько раз.
- При монтаже системы с естественной циркуляцией следует точно выдержать наклон труб.
- Дом будет прогреваться медленно. Причина — большой объем теплоносителя и невысокая скорость его движения.
- Незамерзающие теплоносители имеют большую вязкость. Их нельзя использовать в системах с естественной циркуляцией.
- В домах с теплыми полами систему использовать невозможно.
- Бюджетное отопление
- Отопление дома радиаторами
- Требуется установка котла
- Замена твердотопливного котла
- Автономная газификация
Намного проще и дешевле обеспечить энергонезависимость с помощью ИБП или генератора. Поэтому системы с естественной циркуляцией сегодня применяются редко.

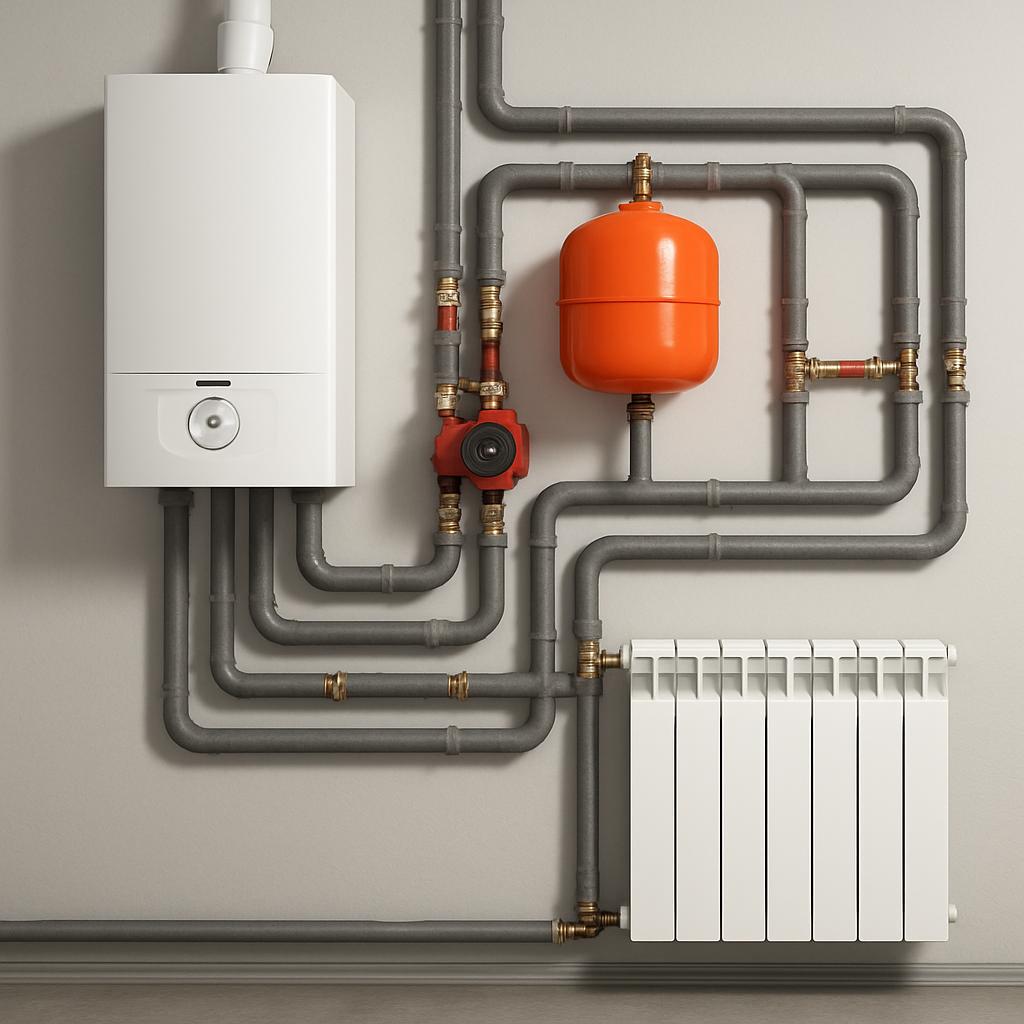

В системе с принудительной циркуляцией вода движется с помощью циркуляционного насоса.

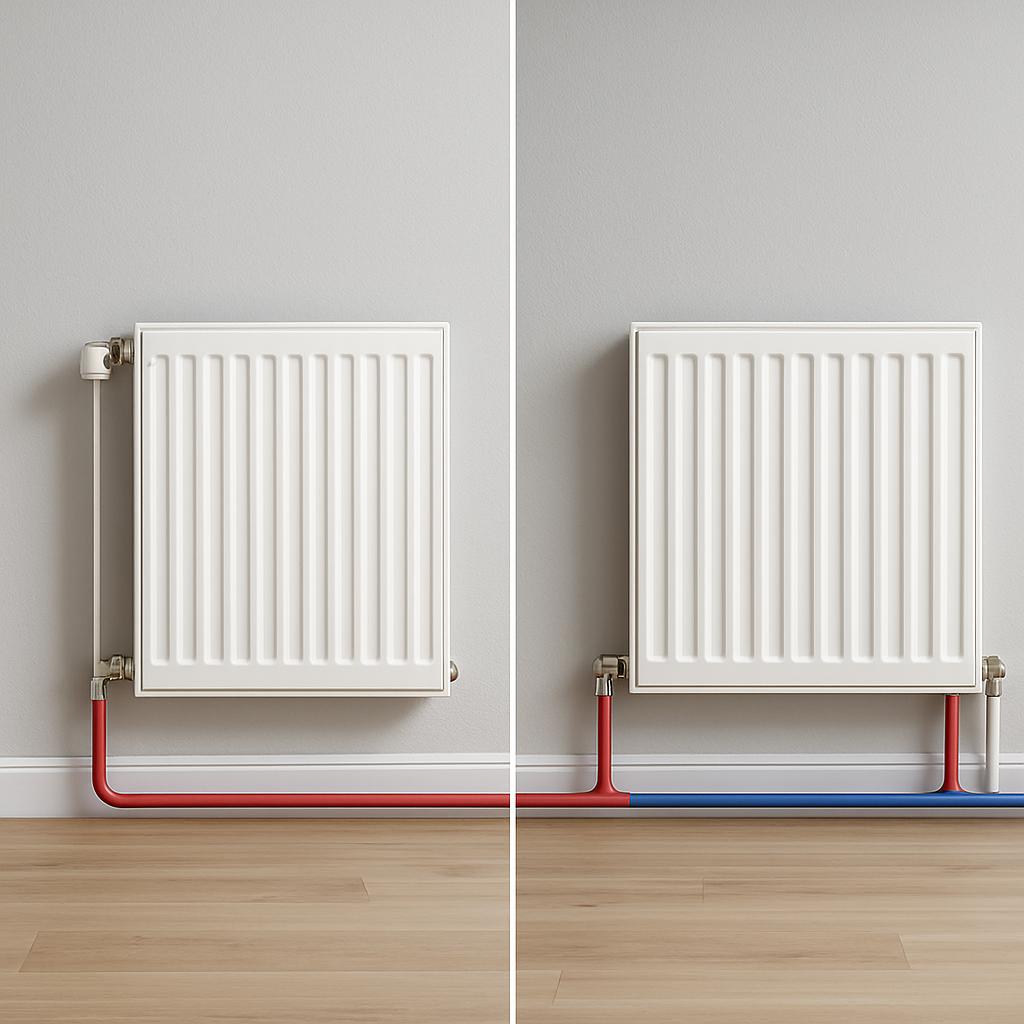

Выбор схемы отопления Однотрубная или двухтрубная
В однотрубной системе все радиаторы стоят на одной трубе. Теплоноситель проходит через них последовательно. Очевидный недостаток системы: последний радиатор в цепочке всегда будет холоднее первого. Это можно исправить установкой более мощного циркуляционного насоса. Но это ведет к повышенным энергозатратам и все равно не позволит полностью выровнять температуру в системе.

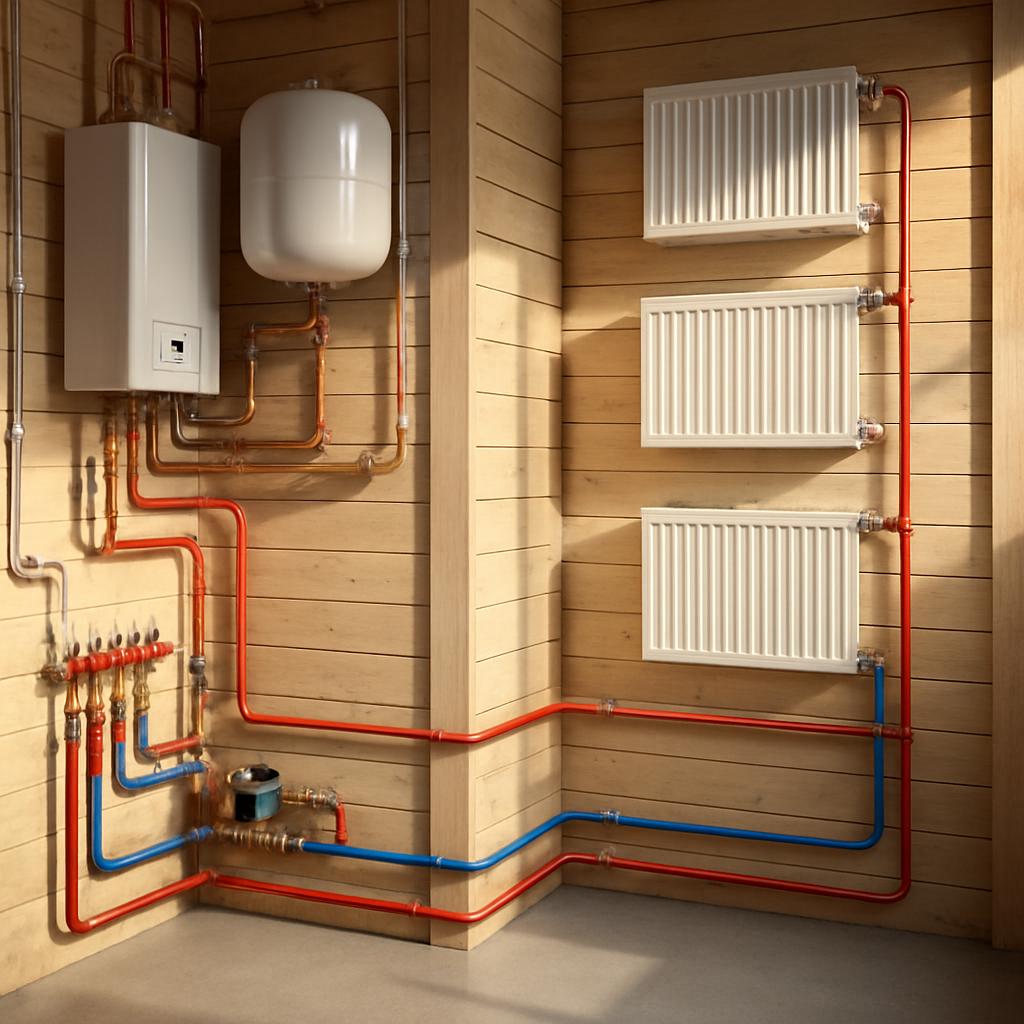

Выбор схемы отопления В двухтрубной системе каждый радиатор подсоединяется к двум трубам — подающей и отводящей. Теплопотери в трубах минимальны, поэтому температура в радиаторах примерно одинакова. Однако такая схема вдвое увеличивает затраты на сами трубы.

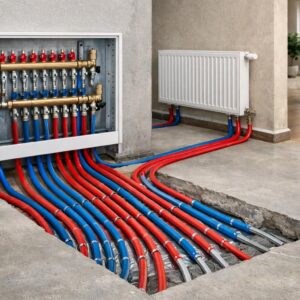

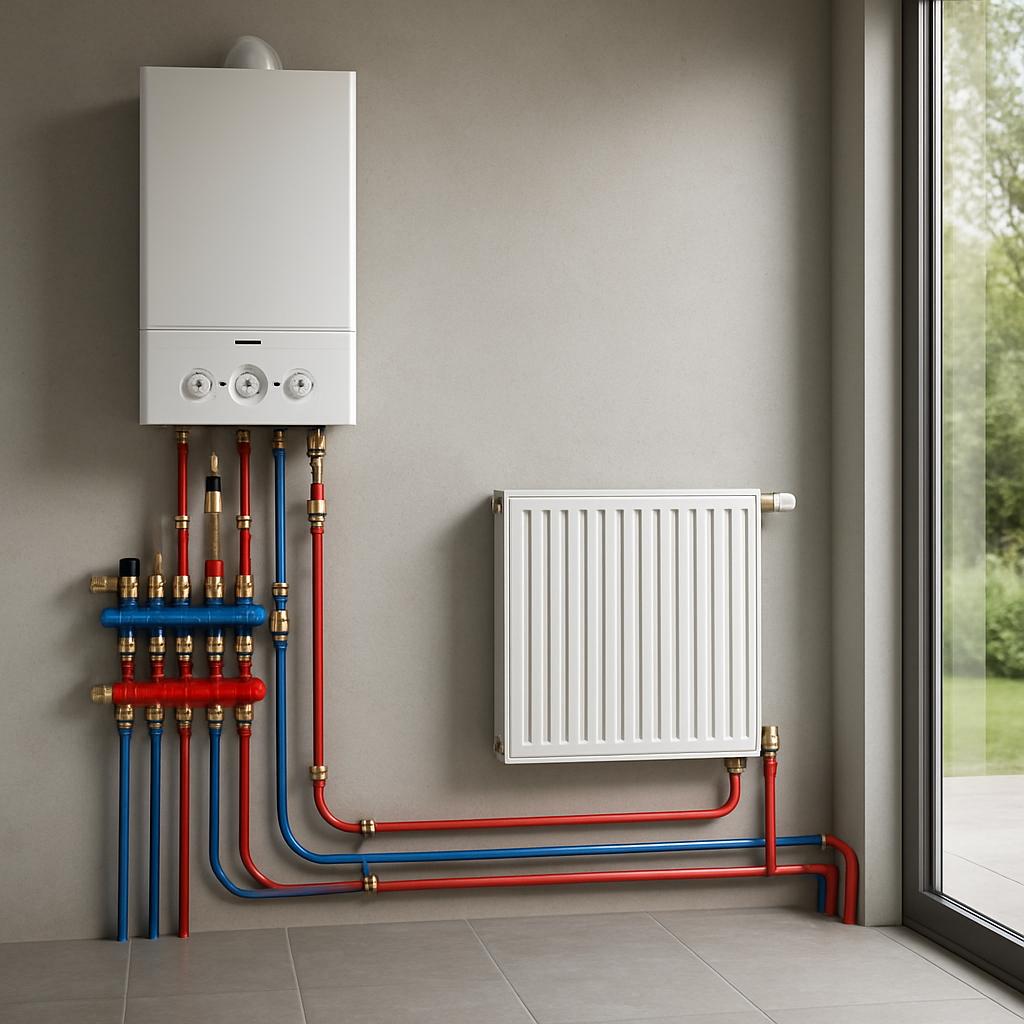

Лучевая схема
И однотрубная, и двухтрубная системы могут иметь несколько контуров. Это снижает инерционность системы и выравнивает температуру на радиаторах.
В больших системах удаленные от котла радиаторы будут холоднее (даже при использовании двухтрубной схемы). Лучевая схема позволяет устранить эту проблему.
Выбор схемы отопления У лучевой схемы есть еще одно преимущество. Она позволяет настраивать поток каждого контура: можно поддерживать разную температуру в разных помещениях. Например, пониженную в подвале и прихожей, повышенную в детской и нормальную — в остальном доме.
Для устройства лучевой схемы потребует дополнительный элемент — коллектор. Можно приобрести готовый, можно собрать на кранах.
- Схема подключения накопительного водонагревателя
Установка накопительного водонагревателя своими руками производится в строго определенном порядке.
Сначала выбирают место для размещения, делают предварительную разметку, определяют особенности подключения водоснабжения и электроэнергии.
Схема подключения накопительного водонагревателя Виды бойлеров
Бойлеров существует несколько видов, и то, как будет производиться монтаж водонагревателя, зависит от конструкции и типа агрегата.
- Агрегат косвенного нагрева. В них отсутствуют ТЭНы, а жидкость в баке может нагреваться от внешних источников (системы отопления, с использованием твердотопливного или газового котлов, гелиосистемы, с применением солнечных батарей). Аппараты могут быть как настенные, так и напольные (емкость может достигать до 1000 литров, и при монтаже их приходится ставить на пол).
- Газовый накопительный бойлер. Данный вид аппаратов не стоит путать с газовыми колонками, по своей сути являющиеся нагревателями проточного типа. Вода в газовом агрегате греется за счет сгорания газа и находится в специальном резервуаре. Установка бойлера своими руками не рекомендуется по причине того, что подключение к газу должно проводиться специалистами. Кроме того, нужно обеспечить хорошую вытяжку для продуктов сгоревшего газа.
- Электрический накопительный агрегат. Электрические бойлеры пользуются наибольшей популярностью. Жидкость в них нагревается с помощью ТЭНов, установленных внизу бака. Температура регулируется встроенным термостатом. На примере водонагревателя Термекс можно увидеть, что существует и электронное управление нагревом жидкости в агрегате. Электрические аппараты имеют компактные размеры и просты в установке и подключении.
Схема подключения накопительного водонагревателя
Схема подключения накопительного водонагревателя
Схема подключения накопительного водонагревателя
Схема подключения накопительного водонагревателя Схема подключения накопительного водонагревателя Типы накопительных водонагревателей
Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.
Тип #1: Напорное оборудование накопительного типа
Используется в системах, где давление воды постоянное. При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:
- Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
- Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
- Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.
Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.
Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время. Этот недостаток нивелируется правильным выбором объема прибора.
Тип #2: Безнапорные накопительные водонагреватели
Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.
В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.
Схема подключения накопительного водонагревателяНапример, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:
- Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
- Простоту монтажа и подключения.
- Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.
Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.
Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.
Схема подключения водонагревателя
Нагреватель можно установить в любом помещении, защищенном от падения температуры ниже 0° C, таким образом, чтобы в будущем было возможно проведение работ по техническому обслуживанию.
- Отопление дома радиаторами
- Требуется установка котла
- Замена твердотопливного котла
- Автономная газификация
- Отопление для дома
Место сборки должно быть выбрано рационально, чтобы монтажу не мешали бытовые приборы, трубы для горячей воды и электрические провода. Во избежание потерь энергии вся горячая гидравлика должна быть тщательно изолирована.
При выборе места установки нужно учитывать пространство, необходимое для работы и замены защитного магниевого анода, а также вес заполненного нагревателя.
Комплектующие нагревателя:
- труба для горячей воды;
- магниевый анод;
- нагревательный элемент;
- теплоизоляция (пенополиуретан);
- эмалированный резервуар;
- панель управления;
- соединение для отбора горячей воды;
- разъем для подключения холодной воды;
- нижняя крышка корпуса.
Как установить
Нагреватель должен быть подключен к сети водоснабжения с давлением не более 0,6 МПа, а минимальное давление не может быть ниже 0,1 МПа (около 1 бар). На трубе подачи холодной воды должен быть установлен предохранительный обратный клапан.
Клапан не должен монтироваться непосредственно над нагревателем. Выход предохранительного клапана должен оставаться открытым, то есть соединен с атмосферой.
Схема подключения накопительного водонагревателяНе должно быть устройства (например, предохранительного) между предохранительным клапаном и нагревателем. В то же время разрешен тройник, на котором находится сливной клапан, позволяющий опорожнять резервуар.
Если давление в сети водоснабжения превышает значение 0,6 МПа, необходимо его уменьшить с помощью регулировки клапана.
Установка нагревателя
Нагреватель должен устанавливаться квалифицированным персоналом, который обязан позаботиться о свободном доступе к устройству в случае дальнейшего обслуживания или быстрой его замены.
Аппарат с большой емкостью бака может обеспечить несколько точек отбора воды. Нельзя сгибать соединительные патрубки на корпусе. Это может привести к повреждению антикоррозионной защиты эмалированного бака.
Подключение к электросети переменного тока происходит только с помощью розетки типа P. -0 / 230V / 16 A (розетка с заземляющим контактом).
Первый запуск
После установки водонагревателя необходимо заполнить его водой. После заполнения проверяется герметичность и качество крепления.
При необходимости нужно хорошо затянуть все винты. Если утечек нет, нагреватель можно подключить к сети, вставив вилку в розетку.
Схема подключения накопительного водонагревателяРучкой термостата установить желаемую температуру воды. Красный цвет индикатора означает потребление энергии и начало нагрева.
Отключение нагревателя
Чтобы отключить водонагреватель, нужно вынуть вилку из розетки. Если отключение происходит зимой, то вода в нагревателе может замерзнуть и ее необходимо обязательно сливать.
Исправность нагревателя
Чтобы поддерживать нагреватель в хорошем состоянии, необходимо удалять накипь в баке не реже двух раз в год.
Если для этого мероприятия нет соответствующих химикатов или кислот, можно попробовать раздробить слой накипи вручную (следует соблюдать осторожность, чтобы не повредить внутреннюю поверхность резервуара).
Особенности крепления бойлера на тонкую стену
В идеале водонагреватель следует крепить на прочные кирпичные, бетонные или блочные стены, поскольку прибор вместе с водой имеет довольно большой вес. Но иногда устройство нужно повесить на тонкое гипсокартонное, каркасное, деревянное, газобетонное или пеноблочное основание.
Для начала её нужно хорошо заизолировать от нагрева, например, профильным железом, которое используется для кровли.
В остальных случаях используются специальные крепления:
- спиралевидные нейлоновые дюбели;
- металлический крепёж для монтажа бойлеров ёмкостью от 100 литров.
Если планируется вешать водонагреватель на стену из пенобетонных блоков, то потребуются металлические дюбели или специальные химические (клеевые) анкеры для пенобетона.
Химический анкер — универсальный крепёж, способный выдерживать высокие нагрузки. Он отличается экологической безопасностью и устойчивостью к низким температурам.
Схема подключения накопительного водонагревателяРаспорный дюбель удерживается в стене за счёт сил трения в распорном соединении, а химический анкер — за счёт адгезии специального клеевого состава.
Крепление на клеевой анкер производится следующим способом:
- Высверливается отверстие с расширением канала путём вращения дрели под углом в разные стороны.
- Из отверстия удаляется бетонная пыль.
- Отверстие заполняется быстротвердеющей смесью, в которую вставляется крепёжная втулка или шпилька с резьбой.
Образовавшаяся конусообразная заглушка обеспечивает довольно высокую прочность крепления. Для установки в пустотелые конструкции в отверстие вставляется анкерная гильза, а уже в неё закручивается шпилька
Как работать с трубопроводами различных типов
Еще не так давно вопроса из чего сделать водопровод практически не существовал. Всегда для этого были металлические трубы различных видов.
А для ускоренного качественного монтажа использовались дополнительные детали – фитинги для соединения различных элементов трубопровода в единую работоспособную систему. Они всегда подразделялись на резьбовые и приварные.
Монтаж металлического трубопроводных систем
Водопроводные сети из металла могут быть изготовлены из двух основных материалов – стали или меди. Случаи монтажа из других видов можно считать экзотикой.
Основная сборка, в том числе для трубопроводов сложных конфигураций, производится с применением фитингов. Такой вид соединений в трубопроводах, как фланцевый, для систем отопления и горячего водоснабжения в загородных домах и квартирах практически не применяется.
При необходимости выполнения изгибов нужно учитывать, что его минимальный радиус для стальных труб составляет 2,5 величины диаметра трубы. Для гибки в домашних условиях можно использовать ручные механические или гидравлические трубогибы.
Медные трубы монтируются таким же образом, что и стальные. Различие заключается в способе соединения. Медные детали монтируются способом пайки.
При этом часто производится развальцовка концов труб, обеспечивающая надежность соединения. Такая технологическая операция возможна благодаря высокой пластичности металла.
Схема подключения накопительного водонагревателяИспользуется также соединение с использованием резьбовых фитингов. В этом случае также применяется развальцовка концов, но она производится под углом порядка 45 градусов.
Преимуществом водопроводов из меди является:
- Устойчивость к гидравлическим ударам;
- Отсутствие известковых отложений на внутренней поверхности стенок труб.
- Долговечность – срок службы составляет до 50 лет.
К недостаткам можно отнести высокую стоимость материалов.
Монтаж трубопроводов из полипропилена
Полипропилен, как альтернативный материал для монтажа водопроводов и отопления, появился несколько десятков лет назад и сразу стал популярным заменителем металлических труб.
Это стало возможным по причине технологичности при монтаже, небольшой вес, упрощающий доставку, длительный срок службы.
Особенностью материала изготовления является его невосприимчивость к изгибам, поэтому монтаж ведется строго по прямым линиям. Для соединений используются фитинги из такого же материала.
Разработаны и применяются также резьбовые фитинги, основное применение которых заключается в использовании на местах перехода от металлического трубопровода к полипропиленовому, например, при установке элементов трубопровода с металлическими корпусами.
Это могут быть краны, заглушки, приборы контроля и управления и так далее. Используя полипропилен в качестве основного материала в отопительных сетях и системах горячего водоснабжения, следует учитывать, что максимальная температура, которую он переносит без последствий, составляет не более 90 градусов.
Соединение элементов трубопроводов из полипропилена производится методом пайки. Для этого применяется специальный паяльник.
Для труб различных диаметров время прогрева в паяльнике составляет от 5 до 10 секунд. Удерживать стык неподвижно при соединении надо в течение 15-20 секунд.
Монтаж пайкой производится на верстаке, при этом собираются отдельные звенья сети, которые в состав системы устанавливаются «на руках». Это менее удобно и нужно воспользоваться услугами помощника.
Такой порядок монтажа исключает установку закрытых сетей отопления – при возникновении протечек стену придется разрушить.
Монтаж металлопластиковых систем
Применение алюминиевой прослойки в стенке водопроводной трубы как для холодной, так и горячей воды, вызвано необходимостью защиты металлических частей системы от окисления.
Кислород воздуха способен проникать через пластик в атомарном виде и растворяться в воде. При этом она приобретает агрессивные свойства и активно окисляет металл, способствуя выходу из строя.
Для защиты от этого используется алюминиевая фольга, которая наносится на заготовку по клеевому слою. Материал наносится по спирали, стык проваривается лазером.
Схема подключения накопительного водонагревателяПоверх фольги наносится второй клеевой слой и наружный слой пластика. Таким образом, создается препятствие для проникновения агрессивного вещества, а способ называется кислородной защитой.
Монтаж труб из металлопластика отличается от описанного выше только необходимостью зачистки металлической прослойки перед пайкой.
Для этого применяется специальное приспособление. Физические свойства труб из металлопластика позволяет в процессе монтажа применять изгибы.
Это позволяет выполнять бесстыковые секции водопровода, соединения в которых выполняются только на выходе из канала, упрятанного в стене или в полу.
Такой способ широко применяется при устройстве теплого пола и скрытого водопровода. По этой причине металлопластиковые трубы выпускаются в бухтах длиной до 600 метров.
Применение обратного клапана
Этот механизм относится к системе безопасной эксплуатации. Его использование на устройстве, работающем под давлением, необходимо.
При нагревании вода в бойлере заметно увеличивает свой объем, в результате чего растет давление в сосуде. Крайним проявлением этого процесса является его разрыв. В результате помещение наполняется паром и горячей водой, что может нанести людям значительный вред.
Установленный на бойлере клапан при достижении критичных значений открывает пружинную заслонку для сброса воды, которая выводится через штуцер.
Его нужно надежно закрепить, поскольку сброс может производиться с большим напором. После сброса излишней воды пружинный клапан закрывается. На клапане также имеется рычаг для сброса воды, который можно использовать принудительно в ручном режиме.
Опрессовка
Таким термином называют контрольное испытание, подтверждающее работоспособность оборудования и водопровода. Когда оно проводится в квартире или частном доме, используется специальное устройство, при помощи которого в систему нагнетается вода и в ручном режиме повышается давление.
Это исполняется в следующем порядке:
- Опрессовщик подключается к водопроводу, заполненному водой. Давление повышается до величины в 4-5 атмосфер.
- Производится осмотр системы для выявления протечек и их устранение по мере выявления.
- Дальнейшее повышение давления до 10-12 атмосфер производится после их ликвидации.
- В таком состоянии нагреватель и трубопроводы к нему оставляются на сутки.
Общие советы установки
Если в квартире происходит ремонт, можно доверить установку агрегата профессионалам. В противном случае, собираясь выполнить эту процедуру своими руками, можно воспользоваться советами ниже:
- В том случае, если ремонт в квартире проводился давно, следует перед установкой пригласить специалиста, который проведет диагностику проводки в квартире.
- Стена, служащая местом установки бойлера, должна выносить нагрузку, вдвое превышающую массу прибора.
- Доступ к прибору должен быть свободным на тот случай, если потребуется его ремонт.
- Немаловажное значение имеет достаточный анализ трубопровода в жилище. Точнее, качество труб и стояков, а также наличие выходов для непосредственно подключения агрегата, установки кранов и прочих необходимых манипуляций. В том случае, если состояние стояков оставляет желать лучшего, необходимо заняться их предварительной заменой, провести ремонт, в противном случае адекватная работа водонагревателя может оказаться под вопросом.
Установка накопительного водонагревателя в собственной квартире возможна своими руками. Самое главное тут – соблюдение техник безопасности, а также выполнение всех правил монтажа.
- Петля Тихельмана диаметр труб
Диаметры в петле Тихельмана выбираются так же, как и в двухтрубной тупиковой системе отопления. Там где расход больше, там и больше диаметр. Чем дальше от котла, тем меньше расход может получиться.
Если выбрать не правильные диаметры, то средние радиаторы будут плохо греть.
Если в напорной системе отопления не создать искусственное гидравлическое сопротивление радиаторным веткам, то тоже не будут плохо греть средние радиаторы.
Петля Тихельмана диаметр труб Какие условия нужно соблюдать в петле Тихельмана для того, чтобы средние радиаторы грели хорошо?
Каждая радиаторная ветка должна обладать гидравлическим сопротивлением равной 0,5-1 Kvs. Это сопротивление может выдать термостатический или балансировочный клапан, который ставится на линию радиатора. Как правило, когда делается экономия на термостатических и балансировочных клапанах (то есть не устанавливаются), то каждая радиаторная ветка начинает обладать малым гидравлическим сопротивлением, что сравнимо с тем, как если бы вы просто соединили подачу и обратку трубой (Грубо сделали байпас).
Примечание: Для гравитационных систем отопления с естественной циркуляцией радиаторным веткам не нужно создавать искусственное сопротивление. Потому что за счет естественного напора теплоносителя радиаторная ветка сама влияет на свой расход.
Петля Тихельмана может применяться без насоса, но только с большими диаметрам, как это делается для гравитационных систем отопления с естественной циркуляцией. А для расчета диаметров вам поможет программа симулятор системы отопления.
Какие выбрать диаметры в петле Тихельмана?
Диаметры в петле Тихельмана не простая задача, как и выбор диаметров в двухтрубной тупиковой системе отопления. Принцип выбора диаметров зависит от расходов и потерь напора в трубопроводе.
Плохие цепи петли Тихельмана
Плохо будут работать средние радиаторы, если отсутствует искусственное гидравлическое сопротивление на радиаторных ветках. Искусственное сопротивление создается балансировочными или термостатическими клапанами. У которых пропускная способность равна 0,5 – 1,1 Kvs.
Напорная система отопления с шаровыми кранами и полипропиленовой трубой 20 мм.
Такая радиаторная ветка обладает малым гидравлическим сопротивлением. Она съест большой расход и другим радиаторам останется мало.
Была протестирована цепь на 5 радиаторов с магистральной трубой ПП 25мм.
Расходы у радиаторов не одинаковые. На третьем радиаторе самый маленький расход. Это вызвано тем, что на радиаторных ветках стоят шаровые краны.
Если добавить в цепь термостатические клапана, то расходы станут более разделенными поровну:
Картина уже лучше! Но диаметры можно уменьшить в некоторых местах и сэкономить на этом. Например, на подаче в магистрали до 4 радиатора и на обратке от 2 радиатора.
Если мы попробуем на всей магистрали оставить ПП20мм, то получим следующие расходы.
Если бы мы использовали термоклапан или любое регулирующее устройство на 2 Kvs, то переход диаметров нужно было бы делать обязательно!
Потому что, если кто-нибудь полностью откроет кран, то это помешает работать нормально другим радиаторам. Встречаются регулировочные клапана для радиаторов на 5 Kvs. Ну если вы будите подкручивать нижний клапан для уменьшения пропускной способности, то тогда занимайтесь такой регулировкой. Конечно, лучше будет использовать закрытые балансировочные клапана, к которым не будет доступа к регулировке посторонними людьми.
Для того, чтобы улучшить разделение расходов на 5 радиаторов с применением регулирующих клапанов с большей пропускной способностью необходимо использовать трубы ПП32, ПП25 и ПП20.
Хорошие цепи петли Тихельмана
Критерии выбора диаметров:
Выбор диаметров для петли Тихельмана выбираелся исходя из перепада цепи максимум 1 м.в.ст. Температурный перепад радиаторов 20 градусов. Температура на входе 90 радусов. Разница выдаваемой мощности между радиаторами не превышает 200 Вт. Разница температурных перепадов между радиаторами не превышает 5 градусов.
Примечание: Указанные диаметры не применяются для низкотемпературных систем отопления. Для низкотемпературных систем нужно уменьшать температурный перепад до 10 градусов и это требует увеличение расхода в два раза.
Я приготовил цепи петель Тихельмана на 5 и 7радиаторов для металлопластиковой и полипропиленовой трубы.
В этой цепи используется ПП32 мм. Если вы поставите балансировочный клапан на 1 и 7 радиатор, то можно поменять трубу с ПП32 на ПП26 мм. Необходимо поджать балансировочные клапана на 1 и 7 радиаторах.
Тесты по выбору диаметров проводились в программе симуляторе системы отопления.
Программа применяется для тестирования систем отопления, перед тем как монтировать на объекте. Также можно тестировать существующие системы отопления, чтобы улучшать работу существующей системы отопления.
Если вам нужны расчеты диаметров для вашей системы отопления на 10 радиаторов, то обращайтесь за услугами.
Расчет петли тихельмана
Как и в двухтрубной тупиковой системе отопления, диаметры тоже приходится выбирать исходя из расхода и потерь напора теплоносителя. Петля Тихельмана является сложной цепью, и математический расчет сильно усложняется.
Если в двухтрубной тупиковой уравнение цепи выглядит проще, то для петли Тихельмана уравнение цепи выглядит так.
Подробнее о данном расчете рассказано в видеокурсе по расчету отопления.
Как настроить петлю Тихельмана?
Как настроить попутную систему отопления?
Как правило, у петли Тихельмана есть условия, когда средние радиаторы плохо греют в таком случае, как и в духтрубной тупиковой, зажимаем балансировочные клапана на радиаторах находящиеся ближе к котлу. Чем ближе радиаторы к котлу, тем сильнее зажимаем.
- Веерная лучевая схема отопления
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
- Требуется установка котла
- Замена твердотопливного котла
- Автономная газификация
- Отопление для дома
- Дачное отопление
Веерная (лучевая) схема отопления В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.
Веерная (лучевая) схема отопления
- Попутная схема или «петля Тихельмана»
Попутная схема или «петля Тихельмана» является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
- Требуется установка котла
- Замена твердотопливного котла
- Автономная газификация
- Отопление для дома
- Дачное отопление
Попутная схема или «петля Тихельмана»
- Двухтрубная схема отопительных систем
В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.
Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.
Двухтрубная схема отопительных систем Двухтрубная классическая разводка
В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.
- Однотрубная схема отопительных систем
В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.
Однотрубная схема отопительных систем Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.
Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.
В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.
В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.
Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.
- Типовые схемы систем отопления и способы подключения радиаторов
Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.
Разновидности разводки отопления
В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:
- Однотрубная.
- Двухтрубная.
Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.
- Коллекторная система отопления
Коллектором в отоплении называют элемент водопроводной арматуры, предназначенный для раздачи по ветвям, сбора и смешения теплоносителя из множества параллельных теплообменных контуров.
Коллекторная система отопления Коллекторная схема обеспечивает одновременную подачу теплоносителя на контуры теплых полов и радиаторов отопления (их максимальное количество в одной гребенке достигает 12) с одинаковым напором и температурой, которую можно устанавливать терморегулятором. Коллекторная магистраль отличается от однотрубных и двухтрубных систем тем, что подходит к радиаторам отопления снизу.
- Газовое отопление дома под ключ
Газовое отопление дома под ключ, использование газа позволяет реализовать несколько видов систем отопления для частного дома:
Воздушная. Распространенное применение данная система получила в США в конце 20-го века. В России можно наблюдать в торговых центрах, производственных цехах, складских помещениях большой площади и т.д. Теплогенератором выступает калорифер. Принцип работы основан на нагреве приточного воздуха калорифером с встроенной газовой горелкой. Явное преимущество над водяной системой в том, нет необходимости прокладывать водяные трубопроводы, которые могут быть подвержены замерзанию. В случае, если применяется сжиженный газ, то оптимальным решением будет установка дополнительного теплового насоса воздух-воздух, который позволит отапливать дом, неся при этом значительно меньшие затраты, пока температура на улице не опуститься ниже -10 °C.
Газовое отопление дома под ключ Данное технологическое решение позволит решить задачу как отопления, так и кондиционирования. Важно так же заметить, что воздушная система отопления, так же позволяет регулировать влажность воздуха, степень очистки и ионизации. Если приоритет отдается водяным тёплым полам, то возможно установить водяной калорифер подключенный к газовому котлу. При применении только газового калорифера, недостатком выступает отсутствие возможности приготовления горячей воды, но это решается путем установки газового проточного водонагревателя. По Вашему запросу, инженерная группа нашей компании предоставит коммерческое предложение на создание данной системы “под ключ”, основываясь на проекте Вашего дома.
Электронезависимая. Реализовать полностью электронезависимое отопление возможно путем установки нескольких газовых конвекторов, вместо привычных радиаторов. Конструктивная особенность в том, что горение газа осуществляется в закрытой камере сгорания каждого из них, а дымоотведение и приток воздуха реализуется коаксиальными дымоходами, которые выводятся через стену горизонтально и заканчиваются декоративными решетками. Газопровод прокладывается по фасаду дома и подводится к каждому из них. Конвектора абсолютно безопасны и оснащены автоматическим перекрытием подачи газа при затухании. Регулировка температуры – механическая, на каждом конвекторе в отдельности. 15 летний практический опыт инженерной команды нашей компании констатирует факт того, что по надежности, долговечности и безопасности, данная система превосходит любые аналоги. Простота и надежность позволяет легко и недорого обслуживать, и ремонтировать (что случается крайне редко). Что касается затрат на создание такой системы, то они не значительно превосходит затрат на водяную. Стоит акцентировать внимание на том, что некоторые модели конвекторов исполнены в виде каминов и прекрасно подойдут к любому интерьеру загородного дома. Помимо многочисленных преимуществ стоит так же упомянуть и о недостатке – отсутствует возможность создания горячего водоснабжения, но и эта задача реализуется путем установки дополнительного проточного газового водонагревателя. В скором времени будет предложена возможность расчета стоимости в онлайн-смете, но на данный момент – готовы подготовить индивидуальное коммерческое предложение по Вашему запросу.
- Замена насоса в скважине
- Опрессовка систем отопления
- Водяное отопление частного дома
- Отопление дома без газа
- Отопление дома полами
Водяная – классическая и самая популярная. Водяной называется потому, что теплоносителем выступает вода, которая нагревается в теплогенераторе (котле) и отдает тепло тепоизлучателям. Классические теплоизлучатели – радаторы (батареи), но так же существует возможность установки калориферов, в систему приточной вентиляции, создание системы снеготаяния, подключение чиллера и фанкойлов реализует задачу кондиционирования, а бойлера косвенного нагрева или проточного скоростного водонагревателя – горячего водоснабжения. Правильно спроектированная система позволит с легкостью решить задачу подогрева воды в бассейне и даже установить водяные инфракрасные теплоизлучатели вокруг него. Данная система дает возможно отапливать от одного котла сразу несколько отдельно стоящих зданий. Стоит так же упомянуть о возможности предусмотреть тепловые завесы. Основными преимуществами водяной системы с газовым котлом являются: большой выбор применяемых материалов; быстрота монтажа; возможность создания как на этапе строительства дома, так и при выполненных работах по внутренней отделке; подключение системы удаленного регулирования температурных режимов; реализация напольного отопления.
Создание систем отопления на безе газовых котлов – приоритетное направление нашей компании. Поддержание доступных цен на рынке Московской области обосновано высокими скидками от поставщиков, которые предоставляются заказчикам при комплектации систем “под ключ”. Мы не ставим перед собой цель получения максимально возможной выгоды с одного объекта. Зарабатывать на объемах – наш основной приоритет. Для реализации данной цели организованна оперативная система материально-технического обеспечения, а команда высококвалифицированных специалистов позволяет высококачественно выполнять работы в минимальные сроки.
Отопление дома 100 м²
Реально, честно, действительно так
| Отопление дома 100 м² | от_75 000р |
|---|---|
| Монтаж электрического котла отопления | 10 000р. |
| Монтаж радиаторов отопления (не более 10 шт) !!! Стоимость монтажа стандартного (навесного, не внутрипольного конвектора) радиатора отопления 4 000 рублей | 40 000р. |
| Трассировка труб для радиаторов | 20 000р. |
| Опрессовка и заполнение теплоносителем | 5 000р. |
| ИТОГО под ключ: | от_75_000р. |
| Сверление отверстий, такелажные работы, демонтаж, оплачивается дополнительно | по_смете |
Стоимость материалов от 140 000 рублей
Включено по видам работ
| Монтаж котла | Установка электрического котла на стену или пол |
| Монтаж труб без «штробления» | Открытая прокладка трубопровода с креплением к стене или полу |
| Монтаж радиаторов отопления | Навеска отопительного прибора на стену, установка крепежа |
| Опрессовка системы | Опрессовка собранной системы воздушным компрессором, для выявления возможных мест утечек |
| Пуско наладочные работы | Заполнение теплоносителем (антифриз или вода), удаление воздуха из системы отопления при производстве работ |
| !!! Без теплых полов | Рассчитывается дополнительно, требуется согласование типа подложки для труб, типа использования трубы, возможность контроля и автоматики управлением, и естественно метраж |
