Правильная схема отопления задаёт тон всему дому: от уютной гостиной до сухого подвала. В этой статье подробно разберём варианты разводки, ключевые компоненты и практические приёмы, которые реально помогают сделать отопление надёжным и экономичным.
Я расскажу, какие решения подходят для разных строений, как избежать распространённых ошибок при монтаже и обслуживании, и когда стоит думать о замене оборудования. В тексте использованы реальные советы мастеров и практический опыт проектирования.
Почему схема важнее котла: основные принципы
Котёл — важная часть, но без грамотно выбранной схемы тепло просто не попадёт туда, где нужно. Схема определяет гидравлику, баланс температур и возможности регулировки в помещениях.
Неправильно подобранная разводка приводит к перетокам, холодным углам и перерасходу топлива. Поэтому ещё на этапе проекта делается теплотехнический расчёт и выбирается оптимальная схема для конкретного дома.
Типы схем отопления: обзор и сравнение
Среди базовых схем выделяют однотрубные, двухтрубные и коллекторные (лучевые) варианты. Каждая из них имеет свои преимущества и ограничения по стоимости, простоте монтажа и возможности регулировки.
Ниже приведена таблица, которая кратко сравнивает ключевые параметры трёх популярных схем и поможет определиться на начальном этапе.
| Схема | Плюсы | Минусы | Сложность монтажа |
|---|---|---|---|
| Однотрубная | Низкая стоимость, простая трасса | Плохая регулировка, температурный спад по ходу | Низкая |
| Двухтрубная | Равномерность, лёгкая балансировка | Больше материалов, более сложная разводка | Средняя |
| Коллекторная (лучевая) | Идеальная зонность и регулировка | Требует коллектора и больше труб, дороже | Высокая |
Однотрубная схема
Она часто применяется в небольших домах или старых системах. Трубопровод идёт последовательно через все радиаторы, а теплоноситель теряет температуру к концу контура.
Простота — главный её плюс, но если вам важна точная регулировка температуры по комнатам, однотрубная схема редко удовлетворит эти требования.
Двухтрубная схема
Здесь есть подающий и обратный трубопроводы: каждый радиатор получает примерно одинаковую температуру теплоносителя. Это классический вариант для современных частных домов.
Её удобнее балансировать гидравлически, а при правильном монтаже обеспечивается комфорт и экономия топлива за счёт точной настройки.

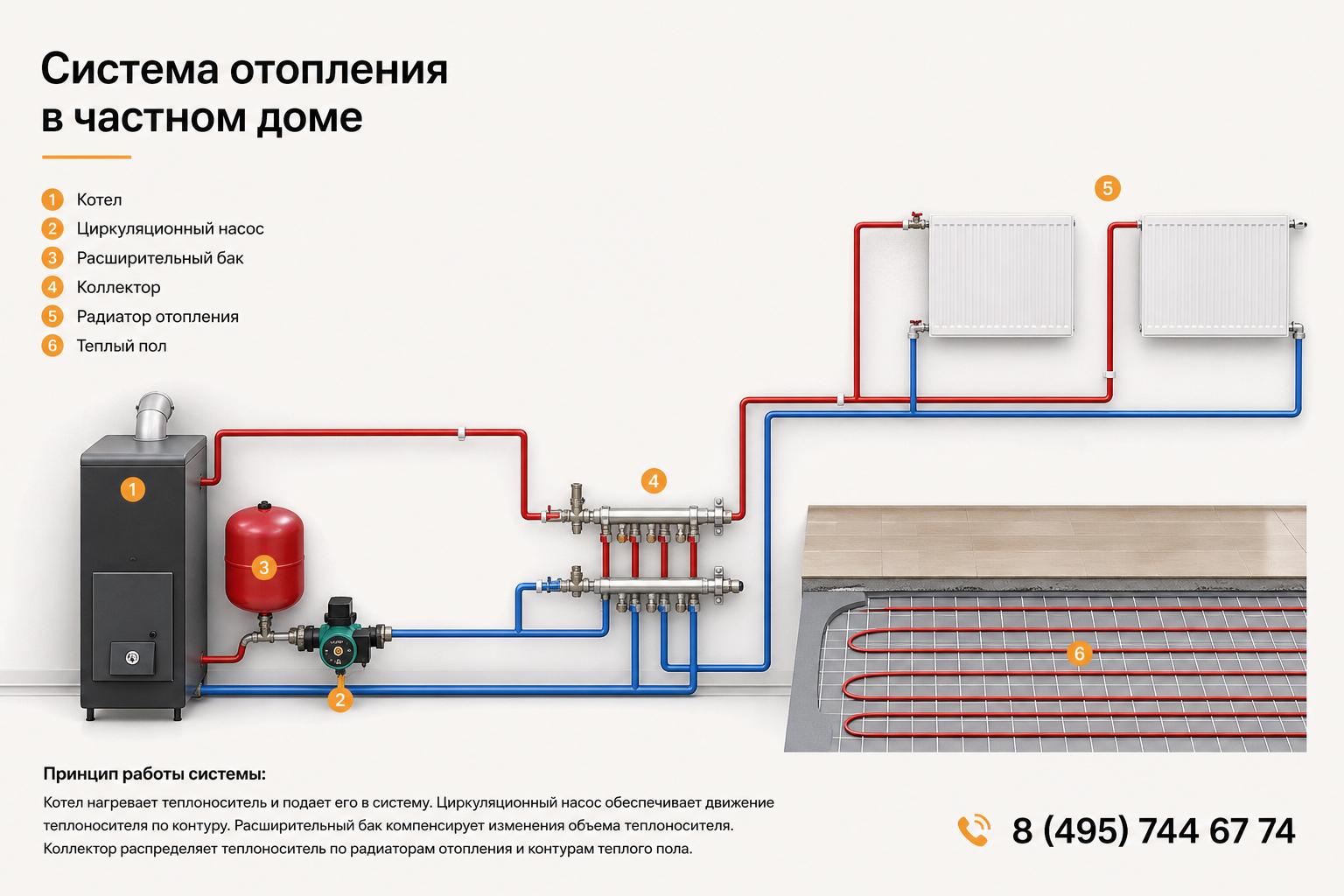

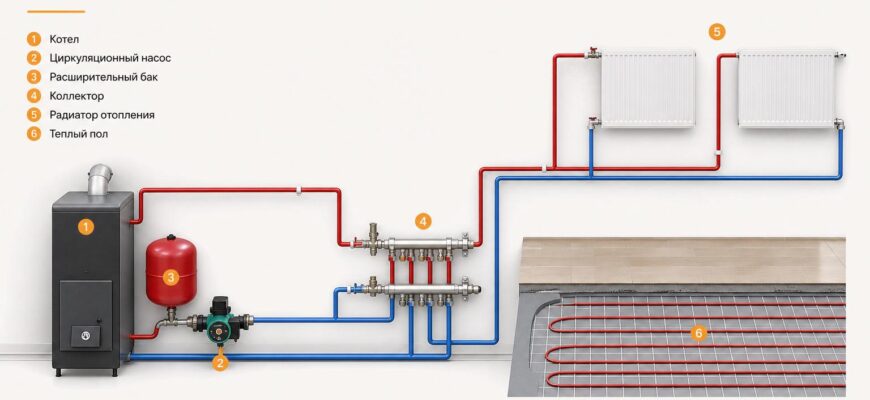

Коллекторная (лучевая) схема
Каждая зона или радиатор имеет свою подводку от коллектора. Такой подход даёт максимальную гибкость в управлении и лёгкую модульную замену элементов.
Система оптимальна для комбинирования радиаторов и тёплого пола, но требует грамотного размещения коллектора и большего количества труб.
Типы котлов и источников тепла
Выбор котла зависит от доступного топлива и потребностей дома. Газовые котлы остаются наиболее экономичными в регионах с подведённым газом.
Альтернативы — электрические котлы, твердотопливные варианты и тепловые насосы. Каждый тип имеет свои требования к системе и схеме разводки.
Газовые котлы
Хорошо подходят для автономное отопление дома при наличии центрального газа. Они компактны, эффективны и могут работать в связке с бойлером для ГВС.
Необходимо соблюдение правил безопасности: дымоход, вентиляция и регулярная сервисная проверка. Для запуска часто требуется проект и согласование с поставщиком газа.
Твердотопливные котлы и буферная ёмкость
Твердотопливные решения подходят там, где газ недоступен. Для удобства и стабильности работы их комбинируют с буферной ёмкостью, которая аккумулирует тепло.
Буферный бак сглаживает температурные колебания и позволяет реже запускать топку, но схема разводки требует учёта ёмкости бака и насосов.
Тепловые насосы и электрические котлы
Тепловые насосы энергоэффективны в долгосрочной перспективе и предпочтительны в домах с хорошей термоизоляцией. Они хорошо сочетаются с низкотемпературными системами — тёплым полом.
Электрические котлы просты в монтаже, но при высокой цене электроэнергии их эксплуатация может быть дороже альтернатив.
Материалы труб и радиаторов — что выбрать
Трубы и радиаторы определяют надёжность и срок службы системы. Популярные материалы для труб — сталь, медь, полипропилен и сшитый полиэтилен (PEX).
Выбор зависит от бюджета, коррозионной стойкости и требований к монтажу. Правильное сочетание материалов снижает риск частых ремонтных работ.
Стальные трубы
Сталь традиционно использовалась в старых системах. Они прочные, но подвержены коррозии при плохом теплоносителе и требуют сварки при монтаже.
Сегодня применяются преимущественно в наружных или несущих магистралях, реже — в интерьерах частного дома.
Медные трубы
Медь долговечна и устойчива к коррозии, но дороже в материалах и монтаже. Хороша в системах с жёстким регулированием и там, где важен небольшой диаметр трассы.
Сварка и фитинги обеспечивают герметичность, но стоимость часто делает медь экономически неоправданной для длинных трасс.
Полипропилен и PEX
Гибкие пластиковые трубы — PEX и металлопласт — стали стандартом для частных домов. Они просты в монтаже, устойчивы к коррозии и дают небольшие потери на трение.
Пайка или обжимные фитинги позволяют быстро собирать разводку. При выборе важно учитывать рабочие температуры и давление.
Гидравлика и балансировка: как добиться равномерного тепла
Правильный расчёт потерь тепла и подбор насоса критичны для стабильной работы. Гидравлическая балансировка позволяет каждому радиатору получать нужный объём теплоносителя.
Без балансировки возникают холодные комнаты и повышенная нагрузка на котёл — это ведёт к перерасходу топлива и преждевременной замене оборудования отопления.
Подбор циркуляционного насоса
Насос рассчитывают по длине трассы, сопротивлению и требуемому расходу. Универсальный мощный насос не всегда решение — он может «перекачивать» систему и мешать нормальной регулировке.
Лучше опираться на расчёт и выбирать насос с возможностью регулировки скорости, это даёт гибкость для изменения режимов в будущем.
Термостатические головки и зонное управление
Термостатические клапаны на радиаторах и зонные термостаты значительно снижают расход топлива. Они позволяют задавать разные температуры в спальной и гостиной зонах.
Комбинация коллективного коллектора, зонных насосов и регулирующих клапанов делает автономное отопление дома удобным и экономичным.
Монтаж системы отопления: пошаговый план
Монтаж начинается с проекта и завершается пуско-наладкой. Правильный порядок работ экономит время и уменьшает риск ошибок, особенно при комбинированных схемах.
Ниже — упрощённый план действий от идеи до запуска, полезный как владельцу дома, так и мастерам при подготовке.
- Теплотехнический расчёт и выбор схемы.
- Подбор оборудования: котёл, насосы, радиаторы, коллектор.
- Составление спецификации и закупка материалов.
- Монтаж трубопроводов, установка котла и коллектора.
- Заполнение системы, промывка и удаление воздуха.
- Гидравлическая балансировка и пусконаладочные работы.
Особенности монтажа тёплого пола
Тёплый пол требует отдельной петлевой разводки и коллектора с балансировочными клапанами. Температурный режим здесь ниже, чем у радиаторов, поэтому комбинирование требует трёхходового клапана или смесительного узла.
Учитывайте высоту стяжки и время на прогрев; монтаж тёплого пола лучше планировать на этапе ремонта пола, а не в уже обустроенном доме.
Монтаж системы отопления под ключ
Если вы хотите минимизировать свои усилия и риски, имеет смысл рассмотреть отопление под ключ: подрядчик делает проект, поставку и монтаж со сроками и гарантией. Это удобно при сложных схемах или комбинированных источниках тепла.
Например, компания Инженерные коммуникации предоставляет такие услуги и готова взять на себя проектирование, монтаж и пусконаладку; подробности и консультации можно уточнить по телефону +7 495 744-67-74.
Обслуживание: промывка, замена теплоносителя и мелкий ремонт
Регулярное обслуживание продлевает срок службы системы и уменьшает риск аварий. Ключевые процедуры — промывка системы отопления, замена теплоносителя и периодическая проверка узлов.
Промывка устраняет наслоения и шлам, особенно актуальна после длительной эксплуатации или при ремонте труб. Замена теплоносителя требуется при ухудшении его свойств или при переходе на новую типовую жидкость.
Промывка системы отопления
Промывка удаляет ржавчину, отложения и продукты коррозии, которые ухудшают теплоотдачу. Проводится механическим или химическим способом, в зависимости от степени загрязнения.
После промывки важно заново провести балансировку и проверить герметичность системы, особенно если было много разъёмных соединений.
Замена теплоносителя
Контроль за состоянием теплоносителя помогает избежать коррозии и отложений. В системах с жёсткой водой стоит использовать подготовленные растворы или антифризы с ингибиторами коррозии.
При замене теплоносителя важно тщательно промыть контуры и удалить воздух из системы — это уменьшит риск кавитации насосов и шумов в радиаторах.
Ремонт труб и замена оборудования отопления
Мелкие течи и износ фитингов решаемы локальной заменой элементов. При серьёзных повреждениях иногда выгоднее провести полную замену проблемного участка или модернизировать систему целиком.
Замена оборудования отопления — котла, насоса или коллектора — должна проводиться с учётом существующей схемы и гидравлических параметров. Некорректная замена может привести к ухудшению работы всей системы.
Примеры типичных схем: от простого к сложному
Практические примеры помогают увидеть, как теоретические принципы применяются на деле. Ниже рассмотрены несколько типичных решений и причины их выбора.
Каждый пример сопровождается комментариями по преимуществам и моментам, требующим внимания при монтаже.
Пример 1: небольшой дом, двухтрубная разводка
Для дома 120 м² двухтрубная схема с котлом на газе и одним циркуляционным насосом — экономичный и эффективный выбор. Радиаторы подключены параллельно, есть байпас и расширительный бак.
Важно провести гидравлическую балансировку и поставить термостатические клапаны на ключевые помещения — так достигается равномерное отопление без лишних затрат.
Пример 2: дом с тёплым полом и радиаторами
Комбинированная система включает коллектор для тёплого пола и отдельную двухтрубную разводку для радиаторов. Для пола нужен смесительный узел, чтобы снизить температуру подачи.
Система требует коллектора с расходомерами и балансировочными клапанами, а также контроллеров для часовых зон — это повышает комфорт и экономию.
Пример 3: твердотопливный котёл с буферной ёмкостью
Для участка без газа твердотопливный котёл и буферный бак решают задачу длительного накопления тепла. Схема включает приоритет ГВС и теплообменники для разграничения контуров.
Правильное управление и автоматика позволяют снизить вмешательство человека и избежать простоя при остывании котла.
Ошибки, которые встречаю в практике чаще всего
Работая с системами отопления, я видел повторяющиеся просчёты: неверно выбранный диаметр труб, отсутствие балансировки и экономии на примерах деталей. Эти ошибки приводят к увеличенному расходу топлива и частым ремонтом.
Другая частая проблема — установка термостатов в неудачных местах; например, на внешней стене, где они дают искажённые показания и неправильно регулируют температуру.
Экономия и управление расходами
Экономичность системы зависит не только от типа котла, но и от утепления дома, качества регулировки и сценариев использования. Простые меры — установка термостатических головок, погодозависимого регулятора и зонного управления — дают заметный эффект.
Инвестиции в автоматику и оптимизацию гидравлики часто окупаются в течение нескольких отопительных сезонов за счёт снижения потребления топлива.
Как выбрать подрядчика и на что смотреть в договоре
Выбирайте исполнителя, который предлагает полный цикл — от расчёта до пусконаладки, и готов нести гарантийные обязательства. В договоре должны быть чётко прописаны сроки, перечень оборудования и ответственность за проект.
Просите у подрядчика примеры завершённых объектов и запросите гидравлический расчёт. Компании с прозрачной практикой и опытом, такие как Инженерные коммуникации, обычно готовы предоставить документацию и консультацию по телефону +7 495 744-67-74.
Безопасность и нормативы
Монтаж газового оборудования и подключение к централизованным сетям требуют соблюдения правил и авторизации. Это не та область, где стоит экономить на формальностях — неграмотный монтаж создаёт риск для жизни и здоровья.
При выборе схемы важно учитывать требования по дымоходам, вентиляции и защите от обратной тяги, а также стандартные правила по размещению котлов и других источников тепла.
Практические советы из личного опыта
В одном из первых проектов я столкнулся с постоянными воздушными пробками в системе — причина оказалась в неправильной трассировке труб. Решение было простым: добавили дополнительные автоматические воздухоотводчики и немного изменили уклоны трубопровода.
Ещё один случай: продержавшийся несколько лет старый котёл работал неэкономично из-за загрязнений в системе. После промывки и замены теплоносителя ситуация улучшилась кардинально, и хозяева заметили снижение расходов уже в первый зимний сезон.
Контрольный список перед началом работ
Перед стартом монтажных работ полезно пройти по короткому чек-листу: наличие проекта, спецификации, подтверждённых поставок оборудования и согласований. Это предотвращает задержки и дополнительные расходы во время монтажа.
- Убедиться в наличии теплотехнического расчёта.
- Подтвердить тип топлива и условия подвода.
- Проверить размеры котельной и требования к дымоходу.
- Согласовать места установки коллектора и радиаторов.
Когда пора менять элементы системы
Сигналы к замене оборудования отопления включают снижение КПД котла, частые полomки и утечки в трубах. Если система старая и требует постоянных ремонтов труб, иногда выгоднее делать капитальную замену.
Плановая замена теплоносителя и промывка системы продлевают срок службы, но если коррозия зашла глубоко, замена отдельных контуров становится необходимой.
Финальные мысли и практическая рекомендация
Выбор схемы отопления — это баланс между бюджетом, комфортом и доступностью топлива. Чёткий проект, грамотный монтаж и регулярное обслуживание дают самую большую экономию за весь период эксплуатации.
Если вы планируете монтаж системы отопления в частном доме, разумно поручить работу опытным специалистам, которые выполнят расчёт, монтаж и пусконаладку в одном пакете услуг. Для консультации и готовых решений можно обратиться в Инженерные коммуникации по телефону +7 495 744-67-74.
