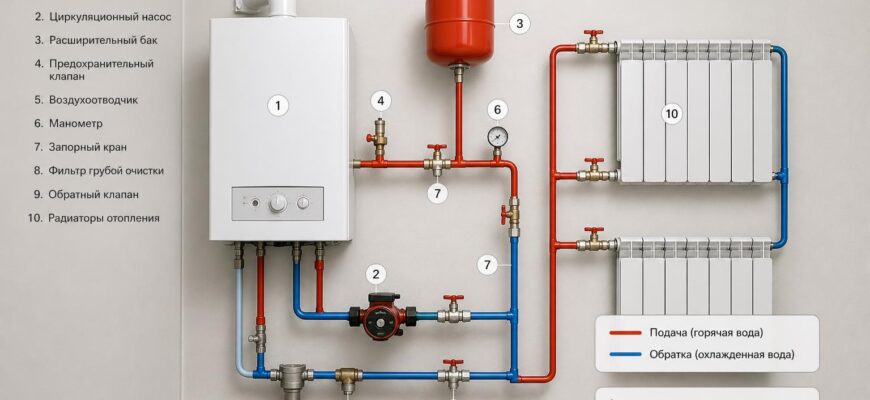

Планирование системы отопления — это не только выбор котла и трубы. Это продуманная архитектура потоков теплоносителя, контроль безопасности и удобство в эксплуатации на десятилетия вперед. В этой статье я пошагово разберу варианты схем, важные узлы, типичные ошибки и реальные решения, которые сработают в обычном доме.
Почему схема важна: от комфорта до безопасности
Правильно собранная схема влияет на то, как быстро дом согреется, как равномерно будет распределяться тепло и сколько будет стоит эксплуатация. Ошибки в проектировании приводят к шуму, холодным зонам, частым поломкам и повышенному расходу топлива.
Кроме того, схема котла напрямую связана с безопасностью: нужно предусмотреть способы сброса избыточного давления, защиту от обратного тока и удобный доступ к сервисным узлам. Нельзя доверять только интуиции — расчеты и проверки спасают деньги и нервы.
Типовые схемы отопления и когда их выбирать
Существуют несколько проверенных схем, каждая из которых подходит под определенный набор задач и ограничений. Ниже перечислены популярные варианты с их сильными и слабыми сторонами, чтобы вы могли выбрать решение под свой дом.
Рассмотрим их по очереди: однотрубные, двухтрубные, коллекторные и комбинированные системы с буферной емкостью.
Однотрубная система
Это простая и экономичная схема, где теплоноситель проходит через все радиаторы последовательно. Подходит для небольших домов с простой планировкой и небольшим количеством отопительных приборов.
Однако однотрубка плохо балансируется: радиаторы ближе к котлу сильнее греют, дальние — слабее. Именно поэтому эту схему стоит применять только там, где нужно минимизировать затраты на монтаж и установить простую автоматику.
Двухтрубная система (параллельная)
В двухтрубке каждый радиатор подключается к подающему и обратному трубопроводу отдельно. Это обеспечивает равномерное распределение тепла и удобство балансировки.
Этот вариант чаще всего применяют в современных домах, особенно если планируется автоматика и зональное регулирование. Монтаж сложнее и дороже, зато эксплуатация экономичнее.
Коллекторная (лучевая) схема
Коллекторная разводка подразумевает отдельную линию от распределительного коллектора к каждому потребителю. Она идеальна для комбинированных систем: радиаторы, теплый пол и бойлер могут работать независимо.
Эта схема требует больших затрат на материалы и место для коллектора, но обеспечивает лучший контроль и простоту ремонта. Для реализации такой разводки часто выбирают монтаж системы отопления «под ключ» у специалистов.
Промежуточные и комбинированные варианты
Иногда оптимальным оказывается смешение схем: коллектор для первого этажа, двухтрубка для второго, однотрубка на чердаке. Также распространены системы с буферной емкостью, где котел и отопительные контуры связаны через гидравлический разделитель.
Комбинация позволяет учесть особенности планировки и разные требования к поверхностям отопления, например радиаторы и «теплый пол» одновременно.

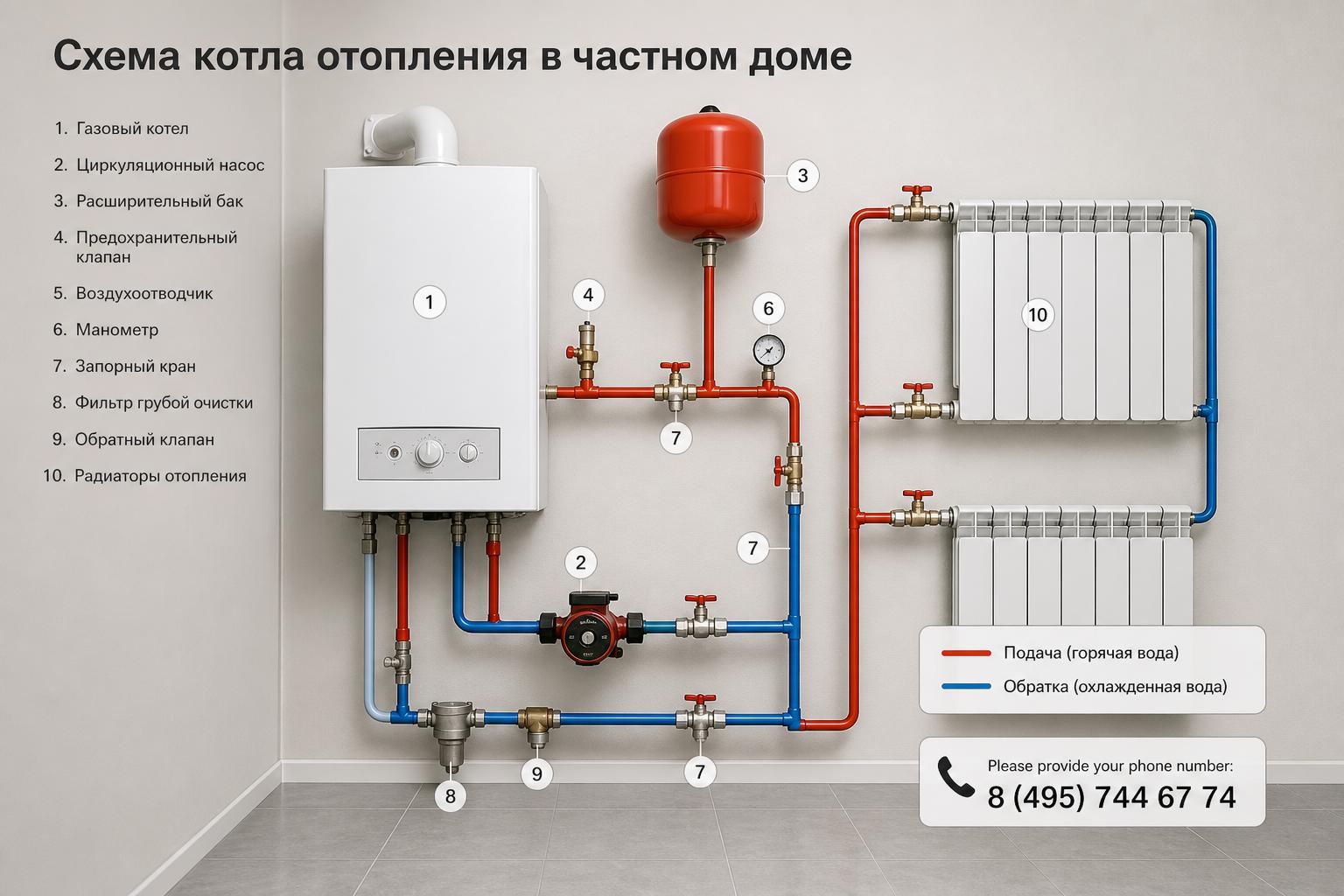

Основные компоненты схемы и их функции
Понимание роли каждого узла поможет грамотно читать проект и контролировать монтаж. Ниже перечислены ключевые элементы и краткие рекомендации по их размещению и выбору.
Также включена таблица, которая поможет сравнить назначение и критичность каждого компонента.
| Компонент | Назначение | Ключевые требования |
|---|---|---|
| Котел | Генерация тепла | Мощность по теплопотерям, корректный дымоход |
| Расширительный бак | Компенсация изменения объема теплоносителя | Объём по системе, мембранный лучше |
| Циркуляционный насос | Проталкивает теплоноситель по контурам | Подбор по расходу и напору |
| Группа безопасности | Защита от избыточного давления | Манометр, предохранительный клапан, воздухоотводчик |
| Фильтр грязеуловитель | Защита радиаторов и насоса | Сетчатый фильтр с возможностью промывки |
| Коллектор | Распределение потоков в коллекторных системах | Балансировочные вентили, расходомеры |
Котел и его периферия
Котел — сердце системы. Для газовых агрегатов важен правильный дымоход и приток воздуха. Конденсационные модели дают лучшую экономию, но требуют организации отвода конденсата.
У твердотопливных котлов основной вопрос — место для загрузки и хранения топлива, а у электрических — допустимая нагрузка электросети. При выборе котла учитывайте не только стоимость, но и стоимость эксплуатации и сервисного обслуживания.
Циркуляционный насос, обратные клапаны и фильтры
Насос определяет скорость движения теплоносителя и должен подбираться по гидравлическому сопротивлению системы. Обратные клапаны предотвращают нежелательные перетоки, особенно при нескольких источниках тепла.
Грязеуловитель защищает дорогостоящую автоматику и насосы от шлама и продуктов коррозии. Это элемент недорогой, но критически важный для длительной работы системы.
Расчёт мощности котла и подбор оборудования
Ключевое правило — котел должен покрывать теплопотери дома, а не выбран «про запас» на глаз. Простейший путь — теплотехнический расчёт по методике, который учитывает площадь, утепление, окна и климат.
Профессионалы выражают мощность в киловаттах на 1 м2 в зависимости от региона, но любые усреднения лишь ориентиры. Лучше заказать расчёт у специалистов, чтобы избежать излишне большого или малого котла.
Condensing или классический котёл
Конденсационные котлы более экономичны при низкотемпературной системе и дают заметную экономию топлива. Их выбор оправдан при правильно спроектированной системе и хорошем теплоизоляции дома.
Классические котлы проще и иногда дешевле в обслуживании, но при тех же теплопотерях они будут расходовать больше топлива. При выборе учитывайте и доступность сервиса в вашем регионе.
Топливо и его доступность
Газ — наиболее комфортный и экономичный вариант при наличии магистрали. Твердое топливо требует ручного обслуживания и места для хранения, но может быть выгодным при дефиците газа.
Электрокотлы просты в установке, но дороже в эксплуатации при высокой цене электричества. Комбинированные решения с резервным источником часто оказываются наиболее надежными.
Монтаж системы отопления: этапы и обязательные проверки
Монтаж системы — это последовательность действий, где каждый этап влияет на последующие. Приведу стандартный алгоритм, который применял многократно в частных проектах.
Перед началом работ оформите проект, согласуйте расположение котла, дымохода и трасс труб. Наличие проекта упрощает закупку материалов и обеспечивает нужный запас по всем узлам.
Этапы монтажа
- Разметка трасс и крепежей для радиаторов и труб.
- Установка котла, подключение газа или электросети, монтаж дымохода.
- Прокладка трубопроводов, установка коллекторов и запорной арматуры.
- Подключение контуров, установка группы безопасности и расширительного бака.
- Заполнение системы, промывка, балансировка и запуск в эксплуатацию.
Каждый этап требует контроля давления, герметичности и правильного направления потоков. После монтажа не пропустите гидравлические испытания и первичную промывку системы отопления.
Комиссия и испытания
После сборки системы проводится опрессовка на рабочее давление с выдержкой по времени. Это позволяет выявить скрытые протечки и контролировать поведение сети. Не пренебрегайте этим шагом, он экономит серьезные расходы в будущем.
Пусконаладочные работы включают проверку автоматики, настройку насосов и программирование погодозависимой регулировки при наличии такой схемы. Хорошая наладка сокращает теплопотери и обеспечивает комфорт.
Автономное отопление дома: регуляция, зоны и надежность
Автономное отопление дома дает свободу в управлении и независимость от коммунальных служб. Но вместе с этим приходит ответственность за надёжность и возможность удалённого контроля.
Зонирование и автоматизация позволяют экономить: настроив температуру в спальных и дневных зонах по-разному, вы снижаете расход топлива и повышаете комфорт.
Зональное управление и погодозависимая автоматика
Зонирование через термостатические головки и коллектора дает возможность контролировать температуру в каждой комнате отдельно. Это особенно важно для больших домов и домов с различными режимами использования помещений.
Погодозависимая автоматика регулирует температуру подачи в зависимости от температуры улицы. Это дополнительный уровень экономии, который особенно эффективен для конденсационных систем.
Запас и аварийное питание
Надежность автономной системы повышают запасной источник тепла и возможность резервного питания циркуляционного насоса. В регионах с частыми перебоями электроэнергии это обязательный элемент продуманного проекта.
Наличие ручной горелки или дублирующего котла позволит сохранить тепло в экстренной ситуации. Планирование таких сценариев избавляет от срочных и дорогих ремонтов зимой.
Обслуживание и ремонт: что делать регулярно
Система отопления требует планового обслуживания: это не роскошь, а необходимость для длительной и эффективной работы. Перечислю практические шаги, которые нужно выполнять ежегодно или по мере необходимости.
Регулярный уход снижает вероятность аварий и позволяет продлить срок службы оборудования, включая котёл, насосы и радиаторы.
Ежегодное обслуживание котла и промывка системы
Сервис котла включает очистку теплообменника, проверку горелки и дымохода, а также тесты безопасности. Для твердотопливных агрегатов это особенно важно, так как зольные отложения ухудшают КПД.
Промывка системы отопления нужна при появлении шума, снижении теплоотдачи или после замены компонентов. Это удаляет шлам и отложения, улучшает циркуляцию и защищает насосы и краны.
Ремонт труб и замена оборудования отопления
Мелкие протечки или коррозия труб требуют оперативного ремонта; промедление ведет к большим разрушениям и дорогостоящему ремонту стен. Для металлопластиковых и полипропиленовых трасс важно соблюдать температурные ограничения.
Если возраст или состояние оборудования превышает разумный предел, стоит подумать о замене оборудования отопления. Новый котёл с улучшенной автоматикой и меньшими потерями окупится за счёт экономии топлива.
Замена теплоносителя и очистка теплообменников
Со временем свойства теплоносителя ухудшаются: повышается коррозионная активность, появляются осадки. Замена теплоносителя и его кондиционирование продлевают жизнь всей системы.
Очистка теплообменников особенно актуальна для систем с открытым расширительным баком и жесткой водой. Использование химических очистителей и фильтров умягчения воды уменьшает риск засоров и коррозии.
Типичные ошибки при проектировании и монтаже
Многие проблемы — результат простых недочетов, которые легко избежать при внимательной проверке проекта и монтажа. Ниже перечислены частые ошибки и способы их устранения.
Избегание этих ошибок — экономия времени и денег, особенно в первые годы эксплуатации.
Частые просчеты
- Переоценка или недооценка мощности котла — приводит к частым включениям или нехватке тепла.
- Отсутствие грязеуловителя и фильтров — сокращает срок службы циркуляционного насоса и автоматики.
- Неправильная гидравлическая балансировка — вызывает холодные зоны и шум.
- Нехватка доступа к сервисным узлам — делает обслуживание трудоемким и дорогим.
Проверка проекта на этих пунктах часто решает большую часть будущих проблем ещё до начала работ.
Примеры реальных схем: от простого к сложному
В моей практике встречались самые разные дома: от компактных дач до просторных коттеджей. Ниже приведу три типовых примера, которые иллюстрируют, как подбирается схема под задачу.
Каждый пример описан с ключевыми узлами и объяснением, почему выбран тот или иной подход.
Небольшой одноэтажный дом — простая и экономичная схема
Для дома 70–100 м2 часто выбирают двухконтурный газовый котёл и двухтрубную параллельную разводку. Радиаторы равномерно расположены, насос подбирается с учетом малого сопротивления сети.
Тут ключевые решения — фильтр, группа безопасности и расширительный бак мембранного типа. Такая система проста в обслуживании и не требует сложной автоматики.
Большой коттедж с тёплыми полами — коллекторная схема
Для домов площадью более 200 м2 целесообразна коллекторная разводка: от коллектора идут отдельные трассы к контуром тёплого пола и радиаторам. В системе часто присутствует буферная ёмкость и смесительный узел для полов.
Здесь важна грамотная гидравлическая развязка, балансировочные вентили и погодозависимая автоматика. Это обеспечивает комфорт и экономию на отоплении при больших объемах.
Комбинация котла и солнечных коллекторов
Если вы планируете интегрировать альтернативные источники, схема усложняется: добавляются теплоаккумулятор и система приоритетов. Котёл работает как резерв или дополнительный источник, а солнечные коллекторы подогревают буфер летом.
Такие решения требуют продуманной автоматики и гидравлики, но при правильной реализации дают значительную экономию в летний период и оптимизацию работы зимой.
Стоимость проекта и сроки работ
Стоимость зависит от выбранной схемы, материалов и уровня автоматики. Простая однотрубная система обойдется дешевле, коллектора и буферные ёмкости увеличивают итоговую смету.
Монтаж типовой системы занимает от нескольких дней до нескольких недель, в зависимости от объема работ и наличия подготовленного проекта. Сроки всегда обсуждаются заранее и фиксируются в договоре при заказе отопления под ключ.
Как выбрать исполнителя и на что обращать внимание
Выбирая подрядчика, ориентируйтесь на реальные отзывы, портфолио завершенных проектов и наличие проектной документации. Лицензии и сертификаты оборудования — важный, но не решающий фактор.
Запросите у исполнителя теплотехнический расчёт, смету с позициями материалов и гарантию на работы и оборудование. Это позволит сравнить не только цену, но и полноту решения.
Проверенные критерии выбора
- Наличие проектной команды и подтвержденных расчетов.
- Гарантии на работы и обязательства по пусконаладке.
- Опыт с аналогичными домами и положительные отзывы клиентов.
- Предложение услуг по обслуживанию после монтажа.
Компания «Инженерные коммуникации» реализует проекты «под ключ», включая проектирование, монтаж и пусконаладку. Позвоните +7 495 744-67-74 для консультации и выезда специалиста.
Личные наблюдения: что я видел на объектах
В своей практике я неоднократно видел, как экономия на этапе проекта оборачивалась большими расходами позже. Один заказчик отказался от коллектора и через год вернулся к переделке из-за холодных зон и шумов.
Другой пример: дом с хорошей теплоизоляцией позволил уменьшить мощность котла и выбрать конденсационную модель, что сократило счета за газ почти вдвое. Эти истории подтверждают: проектирование окупается.
Короткий чек-лист перед началом работ
Чтобы не упустить важное, держите под рукой простой список из основных пунктов, которые необходимо решить до старта монтажа. Он поможет вам не допустить самых распространенных ошибок.
- Заказать теплотехнический расчёт и согласовать схему отопления.
- Определиться с типом котла и источником топлива.
- Подобрать материалы труб и фитингов с запасом по диаметрам.
- Обеспечить доступ к месту установки котла и место для коллектора.
- Заключить договор на монтаж и обслуживание с подрядчиком.
Проектирование и монтаж системы отопления — сложный, но решаемый набор задач. Подходя к работе последовательно, вы получите надежную, экономичную и удобную систему, которая прослужит долгие годы.
Если нужна помощь в подготовке проекта или полноценная реализация «от проекта до пуска», специалисты «Инженерные коммуникации» готовы помочь. Телефон для связи +7 495 744-67-74.
