Построив загородный дом или дачу, каждый человек задумывается о том, как максимально эффективно обогреть свое жилище. На сегодняшний день существует множество видов отопления, и порой очень трудно выбрать какой-то определенный вариант обогрева.

Мы настоятельно рекомендуем обратить внимание на конструкцию отопления с естественной циркуляцией теплоносителя. Чтобы понять суть вопроса опишем более подробно этот вид обогрева помещения, а также укажем его разные свойства, а также расскажем о монтаже системы.

Интересно знать! Принцип работы системы отопления без насоса основан на движении жидкости под гидростатическим давлением. Иначе говоря, жидкость в нагретом состоянии имеет меньшую плотность, чем охлажденная, поэтому поднимается верх, способствуя, таким образом, циркуляции теплоносителя в системе.

Когда возможно отопление без насоса.

Как правило, отопление с естественной циркуляцией устанавливаются в загородных коттеджах и дачных домиках. Связано это с тем, что в таких жилых помещениях очень часто случаются перебои с электроэнергией, а то и вообще она отсутствует, вследствие чего невозможно установить отопление с принудительной циркуляцией.
Отличительной особенностью этой системы отопления является то, что она очень удобна в эксплуатации, а произвести монтаж можно собственными руками.

Виды и устройство отопительных систем с естественной циркуляцией.

Каждая конструкция отопления без насоса состоит из следующих основных элементов:

  • источник тепла, который может быть представлен в виде нагревательного котла с различными видами топлива;
  • расширительный бак, который служит для стабилизации давления в системе;
  • трубопроводы для циркуляции теплоносителя;
  • радиаторы, которые обеспечивают обогрев жилого помещения.

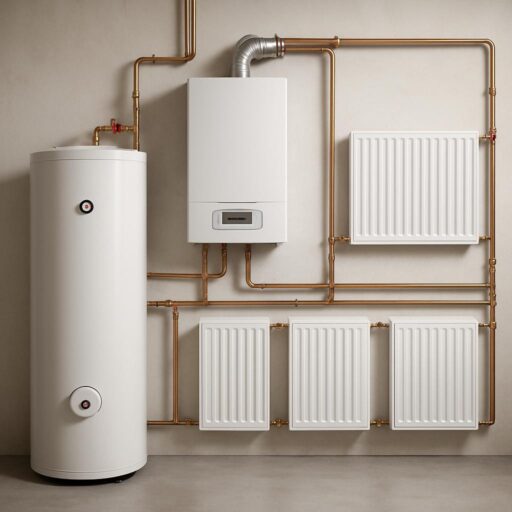

Для наглядности расположение элементов отопления изображено на следующем рисунке.

В зависимости от рода теплоносителя системы с естественной циркуляцией принято разделять на следующие два вида:

  • водяное отопление;
  • паровое отопление.

Рассмотрим более подробно все характеристики этих двух видов систем обогрева жилого помещения.

Водяное отопление с естественной циркуляцией.

Отопительные водяные системы без насоса принято классифицировать по определенным характеристичным критериям, которые отображают их функциональность.
В зависимости от вида расширительного бачка обогрев с естественной циркуляцией принято разделять на следующие виды:

  • Открытая отопительная система. При такой конструкции расширительный бачок располагается максимально высоко с той целью, чтобы создавалось избыточное давление, а также осуществлялся отвод воздуха. В этом случае бачок также служит для добавления жидкости в систему.



  • Закрытая отопительная система с естественной циркуляцией отличается тем, что вместо расширительного бачка установлен мембранный гидроаккумулирующий  баллон, с помощью которого создается дополнительное давление не более 1,5 атм. Для обеспечения безопасности в конструкцию системы встроен блок с манометром, который регулирует внутреннее давление.

Также отопительные конструкции с естественной циркуляцией разделяют в зависимости от способа подключения отопительных элементов. Согласно этой классификации, существуют следующие виды отопления:

  • Однотрубная отопительная система. Принцип работы такого вида отопления заключается в том, что все отопительные приборы подключаются к системе последовательно, иначе говоря, циркуляция теплоносителя происходит от одного элемента к другому. Монтаж подключения радиаторов к основной трубе можно наглядно увидеть на рис.5.

Несомненным преимуществом этого вида отопления является то, что монтаж достаточно простой, при этом требуется минимум материалов.

  • Двухтрубная система обогрева с естественной циркуляцией. В такой конструкции отопления элементы обогрева подключаются к магистральной трубе параллельно. Иначе говоря, в каждый прибор теплоноситель поступает с одинаковой температурой, а охлажденная жидкость возвращается к котлу по трубе, которую принято называть «обраткой». Схему подключения отопительных приборов к системе можно увидеть на рис.6.

Такая отопительная схема является наиболее оптимальной для обогрева жилого помещения. Единственным недостатком является то, что на монтаж такого отопления необходимо большое количество труб и другой сантехнической фурнитуры.

Совет! Выбрав отопительную систему для своего дома, обязательно просчитайте свои возможности при покупке всех расходных материалов на монтаж отопления!

Паровое отопление без насоса.

Иногда паровое отопление ассоциируют с водяными конструкциями обогрева помещения. И здесь фактически нет ошибки, но есть один нюанс: пар – это вода, нагретая до закипания.

Таким образом, принцип работы паровой отопительной системы заключается в том, что вода в котле нагревается до образования пара, а затем этот теплоноситель поступает по трубах в элементы обогрева.

Как видно из схематического рисунка, отопительная система с теплоносителем в виде пара, состоит из следующих конструктивных элементов:

  • тепловой генератор, представленный в виде котла, который нагревает воду и накапливает пар;
  • выпускной клапан, который контролирует поступление пара в систему;
  • магистральные трубы;
  • радиаторы отопления.

Что же касается классификации парового отопления, то она абсолютно аналогична отопительным системам водяного отопления.

Важно знать! При монтаже паровой конструкции отопления категорически запрещено использование пластиковых труб!

Как сделать отопление без насоса.

Для того, чтобы осуществить качественный монтаж обогрева с естественной циркуляцией теплоносителя, необходимо выполнить следующие важные шаги:

  • Отопительные радиаторы стоит расположить желательно под окнами и на одинаковом уровне.
  • Установить отопительный котел.
  • Закрепить расширительный бачок.
  • Соединить установленные элементы с помощью труб.
  • Завести в отопительную систему теплоноситель, и проверить все узлы на утечку.
  • Запустить котел, и начать наслаждаться комфортным теплом вашего дома.

Советы!

  • Котел следует располагать как можно ниже.
  • Трубы должны устанавливаться с уклоном в сторону «обратки».
  • Желательно в системе избегать большого количества поворотов.
  • Используйте трубы больших диаметров.

Надеемся, что мы раскрыли все стороны отопительной системы с естественной циркуляцией, которые помогут при оборудовании обогрева вашего жилища.
