Манометр – это прибор, который определяет давление жидкостей и газов. Принцип его действия основан на уравновешивании действия газообразной или жидкой среды силой деформации мембраны или пружины. Этот прибор – один из обязательных элементов контроля параметров большинства инженерных коммуникаций. Так, манометр для системы отопления нужен для мониторинга избыточного давления внутри котла и труб (см. Давление в системе отопления частного дома). При этом они способны и просто информировать о состоянии теплоносителя, и передавать сигнал, блокирующий работу оборудования с целью предотвращения аварийной ситуации.
Установка прибора в системе отопления
Манометры монтируются с помощью специальных трехходовых фитингов. Благодаря им приборы меняются и обслуживаются без остановки всей отопительной системы. При этом с учетом разного давления на каждом участке, внутри оборудованного отопительным котлом дома (или квартиры) может устанавливаться больше одного манометра. Наличие нескольких приборов упрощает и манометрическое испытание трубопроводов, которое периодически проводится для контроля надёжности отопления.
Процесс установки манометра не представляет особой сложности для большинства людей – работы не требуют ни особого опыта, ни специализированных инструментов. Для монтажа прибора на специально предназначенный штуцер вполне достаточно наличия обычного слесарного набора. Впрочем, если выбран вариант с врезкой манометра в подающий трубопровод, для установки потребуется наличие сварочного аппарата.
При использовании централизованного отопления установка прибора не входит в задачи пользователей – он размещается в составе гидроузла, обычно располагающегося в подвале здания. Идеальным местом для размещения манометра является участок непосредственно у котла. Между прибором и котлом нежелательно располагать другую арматуру (см. Как установить твердотопливный котел, обвязка).
Монтаж отопления — это комплекс работ, направленных на установку и настройку систем отопления в жилых и коммерческих зданиях. Процесс монтажа…
Замена бытовых котельных: преимущества и выгоды Замена бытовых котельных представляет собой процесс модернизации существующих систем отопления в жилых и коммерческих…
Индивидуальное газовое отопление является одним из наиболее эффективных и экономичных способов обогрева жилых помещений. В последние годы в России наблюдается…
В осенне-зимний период, когда температура за окном резко падает, вопрос обогрева жилья становится особенно актуальным. Одной из наиболее распространенных проблем…
Водяной теплый пол, как альтернативный источник отопления в частном доме, представляет собой систему, основанную на циркуляции горячей воды, которая нагревается…
Система отопления является важным элементом в обеспечении комфортного проживания в доме. Она позволяет поддерживать оптимальную температуру в помещении, что напрямую…
Система отопления без насоса: преимущества и недостатки Система отопления без насоса представляет собой традиционный способ обогрева дома, где циркуляция теплоносителя…
Течет теплообменник котла: причины и решения Теплообменники котлов играют ключевую роль в системе отопления и горячего водоснабжения, обеспечивая эффективное распределение…
Стоимость замены подземного трубопровода зависит от нескольких факторов, таких как: 1. Длина трубопровода: Чем длиннее трубопровод, тем больше материалов и…
Водонагреватели стали неотъемлемой частью современного быта, обеспечивая комфорт и независимость от централизованного водоснабжения. В России, где многие регионы испытывают проблемы…
Выбор манометра для системы отопления
Покупка и установка подходящего манометра – одна из главных задач при монтаже автономной отопительной системы. Неправильно вмонтированный прибор может стать даже причиной отказа в гарантийном обслуживании котла. А выбирать устройство можно из следующих вариантов:
- жидкостных моделей, самых простых, но не слишком подходящих для отопления;
- пружинных, к которым относится и манометр с термометром – прибор, позволяющий измерять ещё и температуру;
- мембранных;
- электроконтактных, тоже контролирующих температурный режим, но более дорогих;
- дифференциальных, объединяющих в себе параметры нескольких приборов.
Для автономных отопительных систем рекомендуется выбирать приборы с пружинными механизмами, в которых на изменение давления реагирует изгибающаяся и распрямляющаяся трубка, передвигающая стрелку по шкале.

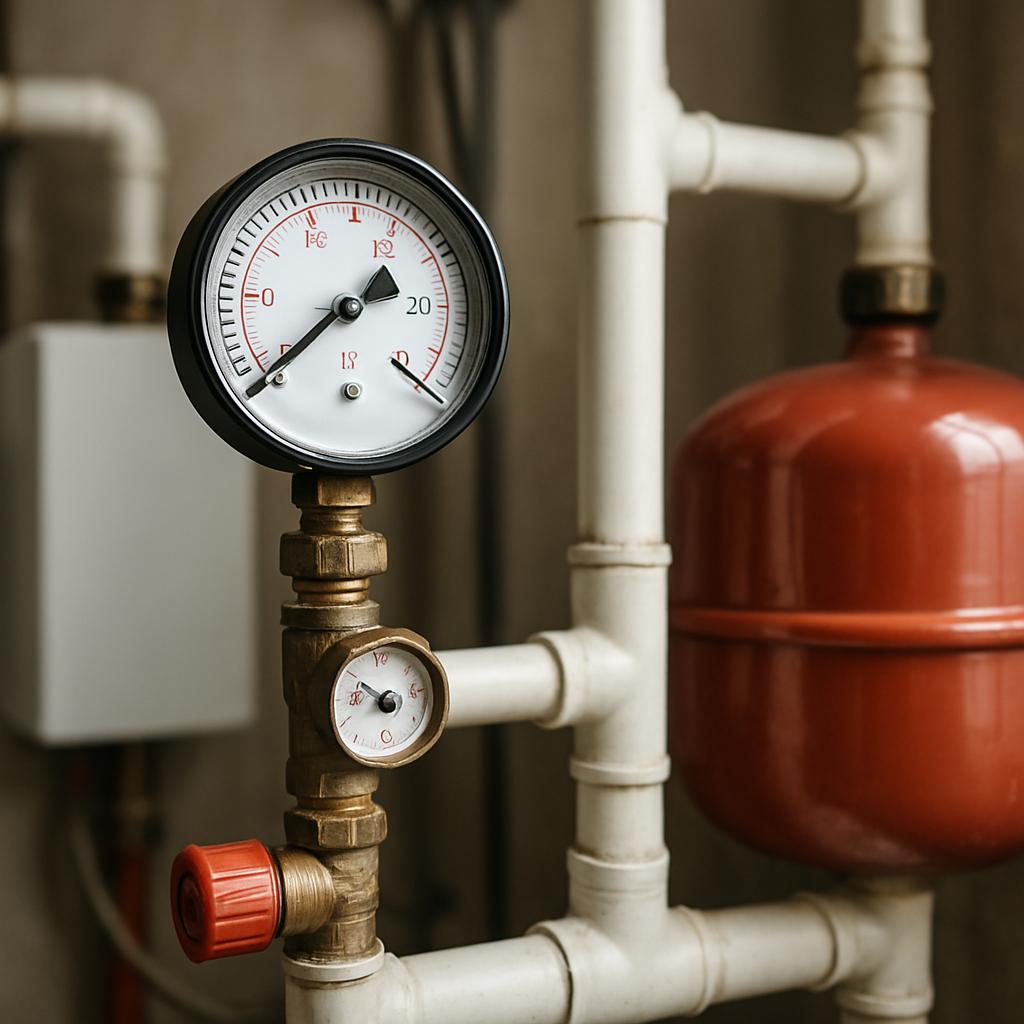

Применение манометров в системе отопления
При вполне удовлетворительной точности показаний они отличаются простотой конструкции (а значит, и меньшей вероятностью поломки) и неплохим диапазоном измерения. При этом они относятся и к самым недорогим манометрам.
Гидравлические и манометрические испытания
Перед началом работы любая отопительная система (включая автономную) должна быть испытана на герметичность и прочность. В процессе подготовки к проверке все трубы нужно обязательно промыть и осмотреть с наружной стороны. А по её результатам составляется акт гидростатического или манометрического испытания на герметичность. Без наличия такого документа запускать отопление в работу нельзя.
- Отопление дома радиаторами
- Требуется установка котла
- Замена твердотопливного котла
- Автономная газификация
- Отопление для дома
Первый вид проверки – это заполнение всех трубопроводов обычной водой и повышение давления до номинального значения (см. Давление в системе отопления многоэтажного дома). Температура жидкости – не меньше 5 градусов. Манометрическое испытание предусматривает выполнение следующих действий:
- Заполнение труб водой;
- Удаление воздуха с помощью специальных приборов – воздухосборников;
- Включение гидравлического пресса для создания требуемого давления – 150% от нормального значения;
- Проверку работы системы на протяжении 5 минут. За это время величина давления (контролируемая с помощью манометров) не должна измениться больше, чем на 0,2 бар.
При обнаружении неисправностей в системе их следует устранить, после чего повторить испытания. Кроме того, такую же проверку рекомендуется проводить не реже 1 раза в 3 года. Это позволит не беспокоиться о надёжности работы отопления в здании и избежать аварийных ситуаций.
