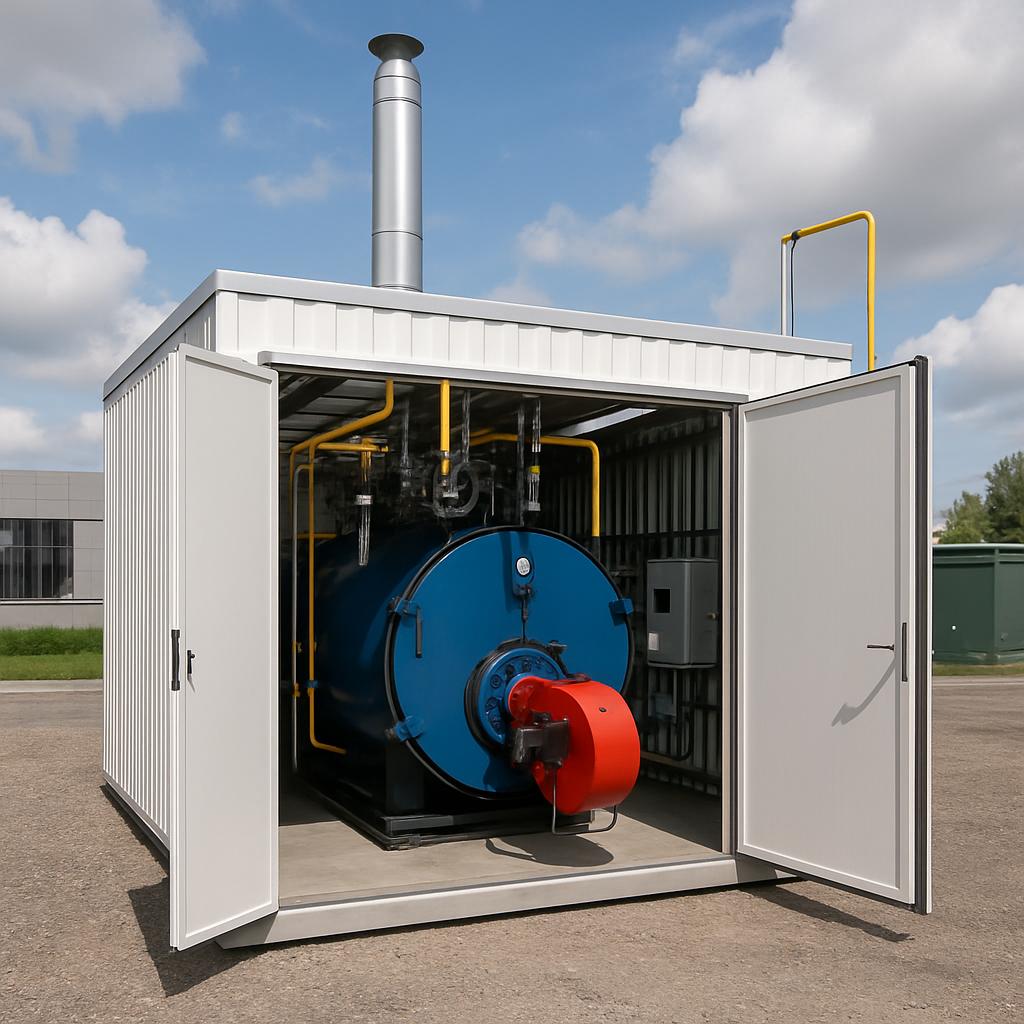

Паровая модульная котельная

Паровые модульные котельные предназначены для производственных нужд промышленных предприятий, могут использоваться для отопления и горячего водоснабжения.

Назначение

Паровая модульная котельная востребована на промышленных предприятиях, коммерческих цехах, фабриках, где используется насыщенный или перегретый пар. Он необходим в химической, деревообрабатывающей, табачной промышленности, в производстве мясных и молочных продуктов, для стерилизации фруктов и овощей, пропарки резервуаров от нефти и мазута в нефтегазовой промышленности, для обработки металла, бетона. Отработанный пар используется для отопления и горячего водоснабжения этих же предприятий и сторонних потребителей. Для этого устанавливаются дополнительные теплообменники, что позволяет осуществлять бесперебойную подачу тепла и горячей воды.

Паровая модульная котельная, как и все модульные установки, имеет следующие преимущества: автономность, мобильность, полная заводская укомплектованность и заводской монтаж всего оборудования, возможность демонтажа и переноса на новое место, заказ индивидуального проекта, автоматизация всех процессов.

Виды топлива

Паровая модульная котельная может работать на всех видах топлива: газообразном (природный, сжиженный, нефтяной, попутный газ), жидком (нефть, мазут, дизельное топливо), твердом (уголь, торф, деревоотходы). На газопроводах устанавливаются фильтры тонкой очистки, расход топлива регулируется автоматикой, смесь готовится в автоматизированных блочных горелках. В жидкотопливных котельных устанавливаются блоки подготовки и перекачки топлива. Твердотопливные паровые котельные снабжены системами топливоподачи, золошлакоудаления и золоулавливания и также работают в автоматическом режиме.

• ► Модульные котельные 1 МВт
• ► Модульные котельные 2 МВт
• ► Модульные котельные 3 МВт
• ► Модульные котельные 4 МВт
• ► Модульные котельные 5 МВт
• ► Модульные котельные 6 МВт

КИП учитывает расходы пара, тепловой энергии, воды, топлива, электроэнергии и контролирует работу оборудования.

Паровая модульная котельная может быть заказана как по типовому проекту, так и по индивидуальному с учетом всех особенностей.

Конструкция

Паровая модульная котельная включает в себя следующие системы:

1. Здание котельной.
2. Паровой котел с блочной горелкой.
3. Насосная система.
4. Система трубопроводов.
5. Система водоподготовки
6. Система топливоподачи.
7. Система КИП и автоматики.

В котельную может входить один, два и более модулей, объединенных в блок. Здание и оборудование монтируются на заводе-изготовителе и доставляются на объект. В зависимости от количества модулей паровая модульная котельная может иметь паропроизводительность от 1,0 до 40 тонн пара в час.

Здание

Здание котельной представляет собой сборную металлическую рамную конструкцию, выполненную из прямоугольных труб при помощи сварки. Эта конструкция опирается на каркасное основание из уголков и швеллеров. Типовые размеры каркасов 3x3x6 м, 3x3x9 м, 3x3x11.5 м, но немаловажно и то, что размеры модуля могут соответствовать требованиям заказчика. Модуль обшивается сэндвич-панелями, состоящими из трех слоев металлических листов, проложенных пожаростойкой и утепляющей минеральной ватой на основе базальта. Толщина стен от 80 до 150 мм, крыши — 200 мм. Крыша двускатная, имеются окна и двери. Панели навесные, легко снимаются и крепятся на самонарезные болты с шайбами. Места стыков модулей заделываются специальными нащельниками в целях предотвращения попадания внутрь помещения.

Котел

Паровая модульная котельная оборудуется паровым котлом отечественного или импортного производства любой модели. В основном модули оснащаются паровыми котлами КП котлами серии Е или Ем, производительностью от 1 до 12,5 тонн пара в час. От водогрейных котлов паровой котел отличается наличием барабана, который заполнен наполовину. Вторая половина — это паровое пространство, где собирается пар, отраженный от зеркала испарения воды. Из парового пространства пар подается потребителю. По нижнему патрубку происходит пополнение водой. Для этого паровая модульная котельная снабжена баком запаса воды увеличенного размера.

Водоподготовка

Паровая модульная котельная должна располагать качественной системой водоподготовки, так как это имеет большое значение для работы котла и трубопроводной системы. Блочные автоматизированные установки непрерывного действия производят предварительную химическую очистку. Для уменьшения жесткости вода поступает в установку умягчения. Она состоит из натрий-катионного фильтра и бака-солерастворителя. Все процессы водоподготовки полностью автоматизированы.
