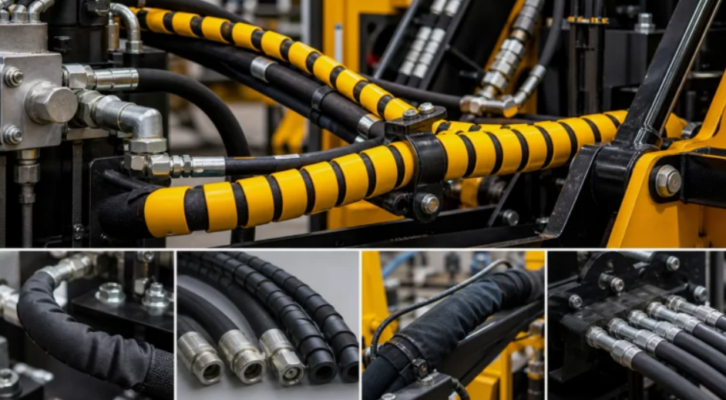

Рукава высокого давления (РВД) — ключевые элементы гидравлических систем. От их конструкции зависит надёжность передачи рабочей жидкости, устойчивость к нагрузкам и срок службы всей системы. Разберёмся, в чём разница между оплёткой и спиральной навивкой, и как выбрать оптимальный вариант.
Что такое оплётка и спираль в конструкции РВД
Оплётка — армирующий слой из стальной проволоки или синтетических волокон, сплетённых перекрёстно. Такая структура обеспечивает гибкость и устойчивость к изгибам.
Спиральная навивка (спираль) — проволока, намотанная концентрическими слоями. Каждый последующий слой наматывается в противоположном направлении для компенсации крутящего момента. Конструкция получается жёсткой, но выдерживает экстремальные нагрузки. Тут рукава высокого давления для гидравлики.
Сравнение характеристик: оплётка vs спираль
| Параметр | Оплётка (SN) | Спираль (SH, R) |
|---|---|---|
| Рабочее давление | До 400 бар (зависит от числа слоёв) | До 700 бар и выше |
| Гибкость | Высокая, малый радиус изгиба | Низкая, требует строгой трассировки |
| Импульсная стойкость | Умеренная (из‑за трения в узлах пересечения проволоки) | Высокая (отсутствие точек трения) |
| Вес | Ниже | Значительно выше |
| Типичный отказ | Усталость проволоки в точках пересечения | Внезапный разрыв при нарушении радиуса изгиба |
| Стойкость к коррозии | Зависит от материала (стальная оплётка ржавеет) | Аналогично оплётке |
Когда выбирать оплётку
Оплётка оптимальна для систем, где важны гибкость и мобильность. Примеры применения:
- мобильная техника (погрузчики, краны);
- робототехника и станки с частыми изгибами шлангов;
- системы с пульсирующим давлением умеренной интенсивности;
- узлы с плотной компоновкой (где требуется малый радиус изгиба);
- возвратные линии и дренажные контуры.
Популярные типы:
- 1SN — однослойные рукава (давление до 225 бар). Лёгкие, гибкие, подходят для управляющих линий.
- 2SN — двухслойные (до 400 бар). Универсальный вариант для сельхозтехники и коммунальных машин.
Когда выбирать спираль
Спиральная навивка подходит для систем с экстремальными нагрузками. Примеры применения:
- тяжёлая строительная техника (экскаваторы, бульдозеры);
- горнодобывающее оборудование (работа под высоким давлением);
- прессы и гидравлические системы с непрерывным циклом;
- участки с резкими скачками давления (миллионы циклов пульсации).
Популярные типы:
- 4SH — четырёхслойные рукава для высокого давления (до 420 бар).
- R13/R15 — многослойные модели для сверхвысоких нагрузок (700+ бар) и повышенных температур.
Как выбрать конструкцию: пошаговая инструкция
- Определите рабочее давление:
- до 225 бар — подойдёт однооплёточный рукав (1SN);
- 225–400 бар — двухоплёточный (2SN);
- свыше 400 бар — спиральная навивка (4SH, R13).
- Оцените частоту изгибов:
- частые резкие изгибы → оплётка;
- фиксированное положение шланга → спираль.
- Учтите условия среды:
- агрессивные среды, влажность → синтетическая оплётка или дополнительная защита;
- высокие температуры → термозащита (стекловолоконные чехлы).
- Проанализируйте пульсации:
- стабильное давление → любой тип;
- резкие скачки → спираль (устойчивость к миллионам циклов).
- Проверьте стандарты:
- EN 853 (1SN/2SN) — европейский стандарт для оплётки;
- SAE 100 R1AT/R2AT — американский стандарт для стальных оплёток;
- EN 856 (4SH/R13) — стандарт для спиральных рукавов.
- Учитывайте вес системы:
- для мобильных установок выбирайте лёгкую синтетическую оплётку;
- в стационарных системах вес не критичен — можно использовать спираль.
Частые ошибки при выборе
- Игнорирование пульсаций. Оплётка быстро изнашивается в условиях частых скачков давления.
- Неправильный радиус изгиба. Спиральные рукава требуют строгого соблюдения минимального радиуса — иначе риск разрыва.
- Экономия на защите. Даже прочная спираль нуждается в термозащите рядом с горячими узлами (турбины, коллекторы).
- Несоответствие давлению. Использование 1SN в системах на 350 бар приведёт к быстрому выходу из строя.
Заключение
Выбор между оплёткой и спиралью зависит от трёх ключевых факторов: давления, гибкости и характера нагрузок.
- Оплётка — для мобильных систем с умеренным давлением и частыми изгибами.
- Спираль — для тяжёлой техники с экстремальным давлением и стабильным положением шлангов.
Правильный подбор конструкции РВД снижает риск аварий, продлевает срок службы системы и экономит средства на ремонт. Если сомневаетесь, проконсультируйтесь с инженером: он поможет рассчитать параметры под конкретные условия эксплуатации.
