Обвязка калорифера приточной установки

Обвязка калорифера приточной установки: где рождается тепло и почему ошибки стоят дорого. Владельцы загородных домов часто представляют систему вентиляции как набор воздуховодов и решеток. Мало кто задумывается, что сердце этой системы — узел обвязки калорифера приточной установки. А зря. Неправильно собранный узел способен превратить современный дом в холодный ангар или, наоборот, устроить настоящую сауну в спальне. В этой статье разберем, почему качество работы по обвязке напрямую влияет на комфорт и счета за электричество или газ.

Мы, специалисты ООО Холдинг СпецСтройАльянс, регулярно выезжаем на объекты, где предыдущие монтажники допустили грубые просчеты. Тема обвязки калорифера не прощает легкомыслия. Тут важна и теплотехника, и гидравлика, и банальная аккуратность слесаря. Давайте разберем, из чего состоит этот узел, как его модернизируют и почему стоит заказывать работы у профессионалов с профильным образованием.

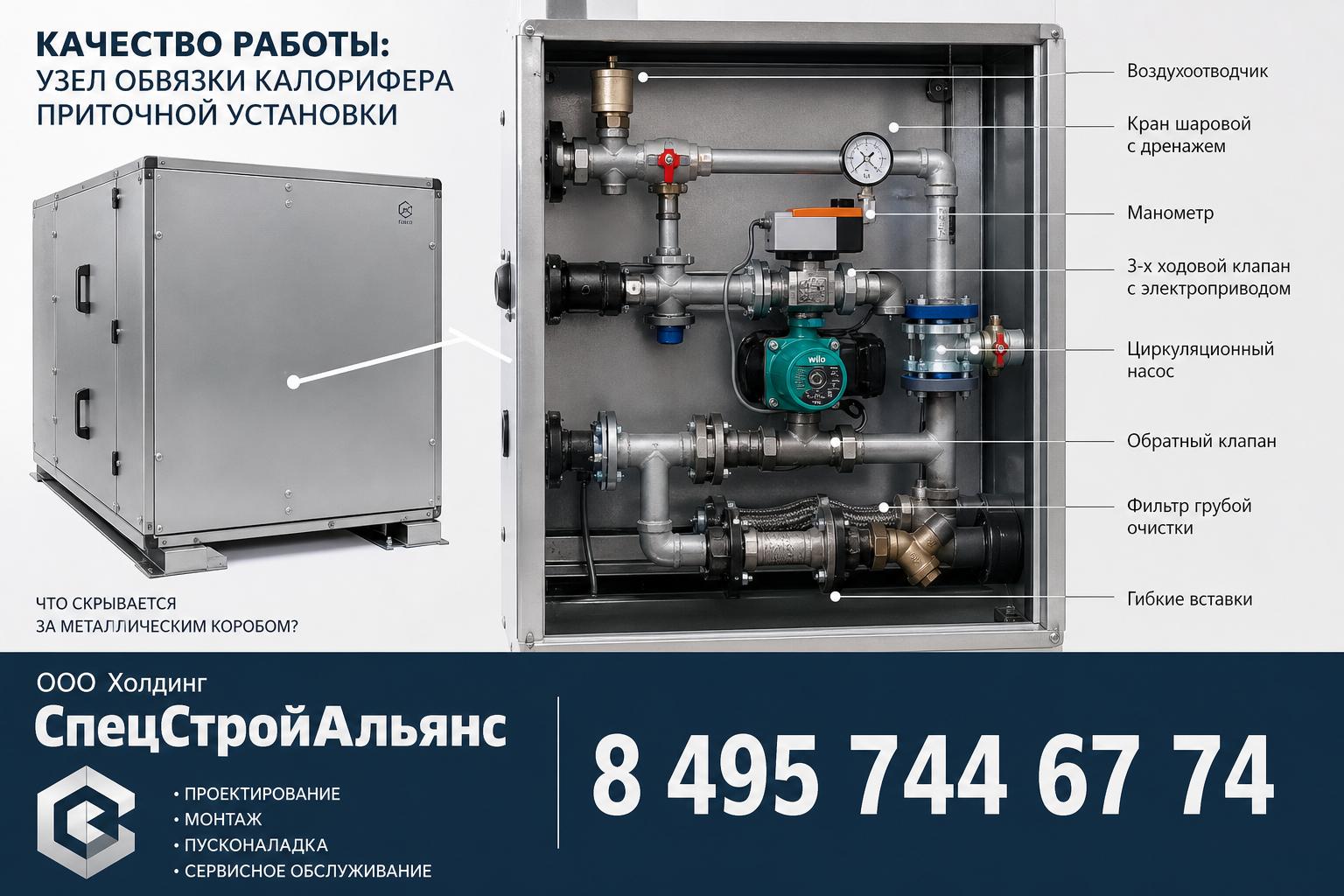

Анатомия узла обвязки: что скрывается за металлическим коробом

Многие считают, что калорифер — это просто радиатор, который греет воздух. На деле это сложный теплообменник, требующий к себе повышенного внимания. Качество работы: узел обвязки калорифера приточной установки — это совокупность трубопроводов, запорной арматуры, насосов и датчиков, объединенных в единую логичную схему. Если эта логика нарушена, вы получаете либо замерзание узла зимой, либо перегрев автоматики летом.

Классическая схема включает в себя трехходовой клапан, циркуляционный насос, фильтры, балансировочные вентили и группу безопасности. Задача узла — плавно регулировать температуру приточного воздуха, не допуская резких скачков. И вот тут начинается самое интересное. Даже дорогой калорифер европейского бренда превращается в кусок железа, если его обвязали кривыми руками, пренебрегли схемой и забыли про сервопривод.

Трехходовой клапан или насос: что важнее?

Часто заказчики спрашивают, на чем можно сэкономить. Ответ однозначный: ни на чем. Трехходовой клапан отвечает за подмес теплоносителя из обратки. Насос — за циркуляцию этого теплоносителя через теплообменник. Если убрать насос и положиться на естественную циркуляцию, калорифер просто не выйдет на заявленную мощность. Воздух будет едва теплым. Если поставить дешевый клапан без плавной регулировки, вы будете слышать постоянные щелчки и гул в трубах.

Опыт показывает: в 8 из 10 случаев ремонт отопления в частном доме требуется именно после того, как кто-то решил сэкономить на автоматике. Клапан заклинивает в одном положении, вода перестает смешиваться, и на калорифер подается либо кипяток, либо ледяная вода. В результате — деформация пластин теплообменника и дорогостоящая замена всего блока.

Говоря о модернизации, стоит отметить тренд на установку интеллектуальных контроллеров. Монтаж отопления в современном загородном доме уже немыслим без погодозависимой автоматики. Узел обвязки в этом случае работает не сам по себе, а в связке с уличным датчиком и комнатным термостатом. Это позволяет экономить до 20-25% энергоносителя за сезон.

Почему узел выходит из строя: типичные ошибки при монтаже

Приточная установка — вещь долговечная. Сама по себе она ломается редко. Гораздо чаще выходит из строя то, что вокруг нее. Разберем ошибки, которые приводят к необходимости срочной замены отопления или переоборудования узла.

Грязный теплоноситель без фильтрации

Самый страшный враг калорифера — ржавчина и песок. Если в системе стоит старый котел или трубопроводы из черной стали, грязь неизбежна. Некоторые монтажники забывают про обязательную установку сетчатого фильтра перед узлом. В итоге теплообменник калорифера забивается за один сезон. Падает теплоотдача, растет нагрузка на насос. Исправляется это только демонтажем и промывкой или полной заменой узла.

Специалисты с высшим профильным образованием из ООО Холдинг СпецСтройАльянс всегда настаивают на установке фильтров грубой очистки с манометрами для контроля перепада давления. Это элементарное правило, которое, к сожалению, игнорируют бригады без инженерной подготовки.

Неправильный подбор диаметров труб

Узел обвязки — это гидравлическая система. Если заузить трубу, вы не получите нужного расхода. Если поставить трубу с запасом слишком большого диаметра, пострадает скорость теплоносителя и регулировка станет инертной. Любая замена или ремонт тут должны начинаться с гидравлического расчета, а не с принципа «что было на складе, то и поставили».

Часто видим картину: стоит калорифер на 50 кВт, а подводка сделана полудюймовой трубой. Это гарантированный недогрев воздуха в морозы и работа насоса вхолостую. К сожалению, для некоторых исполнителей переоборудование — это просто перекрутить гайки на новые, не вникая в физику процесса.

Отсутствие защиты от замерзания

Для загородного дома это критически важный момент. Если дом используется наездами, а отопление частного дома работает в дежурном режиме, риск разморозки калорифера велик. Приточная установка тянет уличный воздух. Если теплоноситель перестал циркулировать хотя бы на час при морозе минус 15, вода в трубках замерзает и разрывает металл.

Мы настоятельно рекомендуем на этапе проектирования предусматривать узел с возможностью аварийного слива или насос с резервным питанием. Монтаж отопления должен выполняться с учетом длительных отъездов хозяев. Простая механическая защита от замерзания, включенная в схему, спасет вас от расходов в сотни тысяч рублей на новую автоматику и калорифер.

Модернизация и переоборудование: вдохнуть новую жизнь в старую систему

Технологии не стоят на месте. То, что считалось нормой 10 лет назад, сегодня выглядит анахронизмом. Если ваша приточка работает, но вы чувствуете, что воздух не такой теплый, как раньше, или счета за газ выросли, пора задуматься о переоборудовании.

Замена механических термостатов на погодозависимые

Классическая обвязка часто работала по простому принципу: на улице похолодало — вручную прибавил температуру на котле. Современная автоматика делает это сама. Замена устаревшего узла обвязки на систему с контроллером позволяет исключить человеческий фактор.

Модернизация включает установку привода на трехходовой клапан с аналоговым управлением и погружных датчиков температуры. Это кропотливая работа, требующая понимания электрической части. Многие думают, что монтаж отопления — это только про трубы и гайки. Нет, это про точную настройку логики работы всей системы жизнеобеспечения дома.

Когда модернизация необходима?

• Система перешла с автоматического режима на ручное управление (клапан крутят вручную).
• Появился гул, вибрация или скрежет в трубах при запуске.
• Температура приточного воздуха не соответствует заданной на пульте.
• Постоянно срабатывает аварийный термостат или выбивает автоматы.
• Расход топлива увеличился при тех же условиях эксплуатации.

В таких ситуациях ремонт отопления может ограничиться заменой одного компонента, но только диагностика покажет полную картину. Самостоятельно лезть в узел калорифера мы не советуем: можно вывести из строя дорогостоящий контроллер или залить водой электронику.

Качество работы: узел обвязки калорифера приточной установки

Данный раздел посвящен именно критериям качества выполнения работ. Мы в ООО Холдинг СпецСтройАльянс подходим к этому вопросу с позиции инженерной, а не бытовой логики. Что означает словосочетание «качественно сделанный узел» на практике?

Во-первых, это соответствие расчетным параметрам. Если проектом заложен расход 2 кубометра в час, а по факту течет один, это брак. Замеряем, настраиваем, подписываем акт. Во-вторых, это ремонтопригодность. Каждый кран должен перекрываться, каждый фильтр должен чиститься без танцев с бубном. В-третьих, это эстетика. Никаких перекошенных резьб и соплей из герметика.

Профессиональный подход к монтажу

Наши специалисты имеют профильное высшее образование и московскую прописку. Для нас это гарантия ответственности, а для заказчика — уверенность в том, что человек не сорвется в неизвестном направлении после предоплаты. Конечно, мы не акцентируем внимание на национальности, но важно, что в штате работают квалифицированные русские инженеры, которые понимают нормативную базу РФ и говорят с заказчиком на одном языке.

Сложность работ с приточными установками в том, что они стыкуются с разными источниками тепла. Узел обвязки калорифера может питаться от газового котла, теплового насоса или даже от дизельной котельной. Замена отопления в старом доме часто подразумевает совершенно другие температуры теплоносителя, чем были изначально. Если вы меняете котел, будьте готовы перенастроить и весь узел приточки.

Контроль качества по этапам

Мы работаем поэтапно и сдаем скрытые работы. Заказчик всегда может увидеть, что спрятано за изоляцией или зашито в короб. Не бывает такого, что мы уехали, а клиент не знает, что у него внутри коллектора. Каждый этап фиксируется в акте. Это дисциплинирует и исключает споры.

Отдельное внимание уделяем опрессовке. После того как узел смонтирован, мы накачиваем систему давлением выше рабочего. Если стрелка манометра не падает в течение положенного времени, значит, резьбовые соединения собраны герметично. Только после этого подаем теплоноситель на калорифер.

Сравнение вариантов исполнения обвязки

Чтобы вы понимали разницу в подходах, сравним то, как делают «гаражные» бригады и как работаем мы. Это наглядно покажет, из чего складывается стоимость работ.

Разница в подходе очевидна. Кому-то кажется, что это лишние сложности, но именно от этих «сложностей» зависит срок службы вашей приточной установки. Вентиляция — это не батарея под окном, которую видно и можно потрогать. Это скрытая инженерная система, где ошибка проявляется не сразу, а через месяц эксплуатации или в пик морозов.

Ведомость работ по монтажу узла обвязки калорифера

Ниже приведем примерный перечень того, что входит в услугу. Это не просто «скрутить трубы», а полноценный комплекс мероприятий, обеспечивающий работоспособность и безопасность.

Демонтажные работы (если требуется переоборудование)

• Отключение и слив теплоносителя из участка системы. Обеспечивает безопасное проведение работ без затопления помещения.
• Резка и демонтаж старых трубопроводов и арматуры. Удаление неработоспособных или морально устаревших элементов.
• Снятие старого калорифера или узла смесителя при его полной замене.
• Ревизия состояния патрубков приточной установки перед чисткой.

Монтажные и слесарные работы

• Сборка узла обвязки согласно утвержденной схеме (нержавеющая сталь, полипропилен или сшитый полиэтилен).
• Установка запорной арматуры (шаровые краны) для возможности отсечения узла без остановки всего отопления частного дома.
• Монтаж сетчатого фильтра с дренажным краном для промывки грязевика.
• Установка циркуляционного насоса с обратным клапаном от паразитной циркуляции в других контурах.
• Врезка термоманометров для визуального контроля работы узла.

Пусконаладочные работы

• Опрессовка узла избыточным давлением. Проверка всех соединений на герметичность.
• Промывка и заполнение контура теплоносителем с удалением воздуха через воздухоотводчики.
• Настройка балансировочного вентиля на проектный расход.
• Электрическое подключение насоса и привода клапана к щиту управления.
• Программирование контроллера приточной установки на поддержание заданной температуры приточного воздуха.
• Инструктаж заказчика по эксплуатации и сезонному обслуживанию.

Данная ведомость является базовой. В реальной жизни все зависит от состояния вашей котельной и приточной камеры. Возможно, потребуется замена более мощного насоса или установка дополнительной группы безопасности. Мы всегда даем прозрачную смету, где видно, за что именно вы платите.

Стоимость услуг: из чего складывается цена

Многие пытаются найти прайс на обвязку калорифера в интернете и удивляются разбросу цен от 15 до 150 тысяч рублей. Почему так? Потому что калорифер может быть на 10 кВт, а может на 150 кВт. Это как сравнивать ремонт мотоцикла и грузовика.

Примерные расценки на работы по монтажу узла обвязки приточной установки в частном доме мы привести можем, но важно понимать юридическую сторону. Согласно статье 437 Гражданского Кодекса РФ, указанная ниже стоимость не является публичной офертой. Точная смета рассчитывается только после выезда инженера для осмотра и ознакомления с объектом производства работ. Выезд специалиста для консультации и замеров стоит от 5000 рублей.

Как видите, цены ориентировочные. Если у вас стоит жуткий компрессионный узел в труднодоступном углу, замена обойдется дороже. Если помещения тесные, а котельная находится на другом этаже от приточки, добавляется сложность прокладки трассы. Мы никогда не называем точную сумму по телефону, не увидев объект своими глазами. Это правило честной работы.

Ремонт отопления частного дома и его связь с приточкой

Узел обвязки калорифера редко ломается сам по себе изолированно. Обычно это звено одной цепи под названием отопление частного дома. Если у вас в теплообменнике котла скопился мусор, а расширительный бак давно потерял давление, приточная установка будет работать с перебоями.

Наши мастера всегда смотрят на систему в целом. Иногда замена отопления в части циркуляционного насоса основного контура решает проблему холодного воздуха из вентиляции. Потому что теплоноситель просто не доходит до калорифера с нужной температурой. Важно провести комплексную диагностику, а не менять узлы наугад.

Модернизация старого частного дома почти всегда затрагивает и топочную. При переоборудовании угольного котла на газовый меняется температурный график. Если раньше вода была 80 градусов, а стала 60, калориферу может не хватить мощности для нагрева воздуха до желаемых +22. Приходится либо увеличивать проходное сечение клапана, либо менять сам теплообменник приточки. Тут без инженерного расчета не обойтись.

Звоните нам по номеру 8 (495) 744-67-74. Менеджер запишет вас на удобное время, и инженер приедет на объект для осмотра. Мы работаем по Москве и Московской области, знаем специфику местных коттеджных поселков и типовых проектов загородных домов.

Итоговая проверка и сдача объекта

Когда работы завершены, мы не просто собираем инструменты и уезжаем. Мы вместе с вами (или вашим технадзором) проверяем все режимы работы. Переводим систему в аварийный режим, смотрим, как срабатывает защита. Проверяем работу при температуре теплоносителя, близкой к минимальной.

Качество работы: узел обвязки калорифера приточной установки должен быть не просто красивым, а функциональным. Каждое резьбовое соединение должно быть доступно для обслуживания. Если через год нужно будет подтянуть гайку, вам не придется разбирать полстены. Мы подписываем гарантийные обязательства на выполненные работы. В течение гарантийного срока выезжаем бесплатно при возникновении вопросов.

Заключение

Узел обвязки калорифера — это место, где экономия неуместна. Либо вы делаете правильно, либо теряете деньги на недогретом воздухе и замерзших трубках. ООО Холдинг СпецСтройАльянс предлагает комплексное решение ваших проблем: от банального ремонта отопления до сложного переоборудования приточной системы с выводом на «умный дом».

Если вы чувствуете, что вентиляция работает странно, из воздуховодов дует холодом или автоматика живет своей жизнью, не доводите до аварии. Позвоните по номеру 8 (495) 744-67-74 и пригласите инженера. Выезд стоит от 5000 рублей, но эти деньги сэкономят вам гораздо больше в будущем. Доверяйте технику специалистам с профильным образованием и многолетним опытом работы на загородных объектах.
