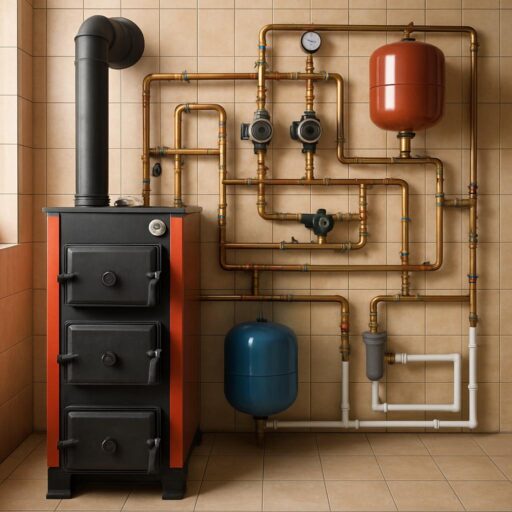

Обвязка дровяного котла в частном доме — схема и пошаговый монтаж. Тепло без сюрпризов: как устроить обвязку дровяного котла в частном доме правильно. Обвязка котла — это не только трубы и арматура. Это архитектура тепла в вашем доме: каким будет режим работы, как долго прослужит оборудование и насколько просто управлять системой. В статье подробно разберём ключевые схемы, оборудование, типичные ошибки и практические приёмы, которые помогают сделать отопление надёжным и удобным.
Почему обвязка важна: функции и ожидания
Правильная обвязка отвечает за два основных результата. Первый — эффективность: котёл должен работать в оптимальном режимe, с минимальными потерями и быстрым выходом на рабочую температуру.
Второй — безопасность и долговечность: корректная схема защищает теплообменник от перегрева, обеспечивает отвод продуктов горения и предотвращает гидроудары. Это важно для тех, кто задумывается о грамотном отоплении в частном доме.
Ключевые компоненты обвязки и их роль
Перед тем как перейти к схемам, полезно представить набор компонентов, с которыми придётся работать. Каждый элемент выполняет конкретную задачу и влияет на общий баланс системы.
Ниже перечислены основные позиции и кратко описаны их функции.
- Котёл — сердцевина системы; его мощность и конструкция диктуют требования к обвязке.
- Циркуляционный насос — обеспечивает принудительную циркуляцию теплоносителя в контурах.
- Расширительный бак — компенсирует температурные расширения воды и поддерживает давление.
- Гидравлическая стрелка — разделяет контуры котла и отопления, снижая гидродинамические помехи.
- Предохранительный клапан — сбрасывает избыточное давление при аварии.
- Манометр и термометр — для контроля давления и температуры в системе.
- Обратные и отсечные клапаны — предотвращают нежелательные потоки и позволяют обслуживать участки без слива воды.
- Тепловой буфер — опция для дровяных котлов, которые имеют неравномерную подачу тепла.
Типовые схемы обвязки: какие бывают и когда применять
Схема обвязки определяется видом котла, требованиями к комфорту и возможностями владельца. Для дровяных моделей критично управлять импульсами тепловой мощности, поэтому схемы компенсируют пики и паузы горения.
Ниже — основные варианты, с их плюсами и минусами.
Естественная циркуляция
Схема с естественной циркуляцией подходит для простых систем и небольших площадей. Теплоноситель движется самотёком благодаря разнице плотностей горячей и холодной воды.
Преимущество — простота и отсутствие электрооборудования. Минусы — низкая скорость теплообмена, зависимость от высотных перепадов и ограниченные расстояния между котлом и радиаторами.
Принудительная циркуляция с насосом и байпасом
Это наиболее распространённый вариант для современных домов. Циркуляционный насос обеспечивает стабильную подачу тепла, а байпас и гидравлическая стрелка выравнивают потоки между котлом и контурами.
Важные элементы: термостатический байпас, обратный клапан и группа безопасности. Такая схема делает монтаж отопления частного дома гибким и позволяет интегрировать зональные управления.
С буферной емкостью
Буферная емкость — почти обязательный элемент для дровяных котлов, работающих на твердом топливе. Она аккумулирует излишки тепла и сглаживает циклы горения.
С буфером уменьшается количество розжигов, повышается КПД и появляется возможность комбинировать источники тепла. Это особенно актуально для тех, кто ценит стабильность и экономию топлива.
Комбинированные схемы с ГВС и контуром тёплого пола
Когда в доме требуется горячее водоснабжение, обвязка усложняется дополнительными теплообменниками и приоритетами. Нужны внутренние приоритеты на котёл, чтобы ГВС получало тепло в первую очередь, и балансировка между высокотемпературными радиаторными контурами и низкотемпературным тёплым полом.
В таких решениях применяются трехходовые переключающие клапаны, насосы с частотным приводом и автоматика управления приоритетами.
Материалы и размеры труб: выбор по критериям
От материала труб зависят надёжность и скорость монтажа. Чугун и сталь ушли в прошлое в части мелких соединений, на смену пришли современные металлопластиковые и бесшовные стальные трубы.
Ниже — таблица с типичными рекомендациями по материалам и диаметрaм для разных участков системы.
| Участок | Материал | Рекомендуемый диаметр | Примечание |
|---|---|---|---|
| От котла к распределительной гребёнке | Стальная несущая труба или медь | 32–50 мм | Зависит от мощности котла |
| Гребёнка к контурам радиаторов | Металлопластик, PEX | 16–26 мм | Нормативы по гидравлике и длине трассы |
| Контур тёплого пола | PEX/PERT | 16–20 мм | Максимальная длина петли 80–120 м |
| Подключение бойлера ГВС | Медь или нержавеющая сталь | 20–25 мм | Требуется теплообменник или косвенный бойлер |
Автоматика и безопасность
Автоматика — это мозг системы. Современные контроллеры позволяют задать кривую отопления, менять скорость насосов и управлять смешением для тёплого пола. Для дровяного котла автомат может отслеживать температуру буфера и управлять насосом выключения при падении температуры ниже безопасной.
Безопасность реализуется через группу безопасности: манометр, предохранительный клапан и запорную арматуру. Обязательно учитывать возможность возврата горячей воды в холодный контур и устанавливать обратные клапаны там, где необходимо.
Последовательность работ при монтаже обвязки
Монтаж отопления частного дома состоит из логичных этапов. Их соблюдение экономит время и снижает риск ошибок, которые потом трудно исправить.
Ниже — оптимальная последовательность работ, сформулированная так, чтобы её можно было применить на практике без лишней воды.
- Подготовка проекта: мощность котла, схема контуров, размещение оборудования.
- Выбор и поставка оборудования и материалов.
- Установка котла, монтаж дымохода и обвязочных узлов в соответствии с проектом.
- Прокладка трубопроводов и групп безопасности, установка циркуляционных насосов и автоматики.
- Тестирование на герметичность, промывка системы и заполнение теплоносителем с химзащитой при необходимости.
- Пуско-наладочные работы и ввод в эксплуатацию с инструктажем владельца.
Промывка и наполнение
После сборки систему обязательно промывают: шламы и окалина из труб и котла удаляются до заполнения чистой водой. Промывы проводят с использованием промывочных насосов и фильтров.
При заполнении важно правильно настроить давление в расширительном баке и проверить работу предохранительного клапана. Это снизит риск гидроударов и продлит срок службы оборудования.
Типичные ошибки при обвязке и способы их избежать
Чтобы сэкономить и ускорить монтаж, некоторые мастера идут на компромиссы. Часто это выливается в повторные вызовы и ремонты системы.
Ниже — список типичных ошибок и конкретные рекомендации, как их не допустить.
- Неправильный подбор диаметра труб — ведёт к повышенным потерям давления. Решение: выполнять гидравлический расчёт или выбирать с запасом в сторону бόльшей пропускной способности.
- Отсутствие байпаса при принудительной циркуляции — циркуляция через котёл может быть недостаточной. Решение: установить байпас с термостатическим клапаном.
- Неправильно размещённый расширительный бак — работу ухудшает воздух в системе. Решение: бак ставят на возвратную линию, ближе к котлу.
- Игнорирование буфера для твердотопливного котла — частые розжиги и перегревы. Решение: добавить аккумулирующий бак и логическую автоматику.
- Отсутствие фильтра перед насосом — приводит к заклиниванию. Решение: поставить фильтр грязевик с магнитом.
Ремонт и обслуживание: когда и что требуется
Даже самая надёжная система требует внимания. Регулярное обслуживание сокращает вероятность аварий и удлинняет сроки между капитальными ремонтами.
Ситуации, при которых стоит подумать о ремонте системы отопления в частном доме: потеря мощности подачи, частые срабатывания предохранительного клапана, появление посторонних шумов и резкая потеря давления.
Операции техобслуживания включают контроль герметичности, чистку дымохода, проверку состояния теплообменника и промывку контуров. В некоторых случаях требуется замена циркуляционного насоса или перепрессовка фитингов.
Особенности для Московской области и климатические нюансы
При планировании важно учитывать климатические условия. Отопление дома в Московской области предъявляет свои требования к запасу мощности и зимостойкости системы.
В холодные периоды нужно иметь запас мощности по котлу и возможность поддерживать минимальную температуру в доме при отключениях. Это означает, что в проекте зачастую предусматривают резервный источник или буферную емкость.
Практический кейс: мой опыт установки обвязки в дачном доме
В один из зимних сезонов я принимал участие в обвязке дровяного котла для дачи под Москвой. Первой задачей стало решить, как справиться с резкими скачками тепла от длинных розжигов.
Мы сделали буферную емкость 1 000 литров, установили гидравлическую стрелку, две циркуляционные группы и автоматику с приоритетом ГВС. Результат превзошёл ожидания: котёл стал реже требовать внимания, температура в комнатах держалась стабильнее, а расход дров снизился.
Пример расчёта: выбор мощности буфера и насоса
Ниже приведён упрощённый пример расчёта для дома 150 м² с теплопотерями около 10 кВт. Это демонстрация, а не замена проектного расчёта.
Для дровяного котла рекомендуют буферную ёмкость, способную аккумулировать 20–30% от суточной потребности тепла. При потребности 10 кВт это примерно 8–12 кВт·ч тепла в час, соответственно буфер на 800–1000 литров будет уместен.
| Параметр | Значение | Комментарий |
|---|---|---|
| Площадь дома | 150 м² | Стандартный пример |
| Теплопотери | ≈10 кВт | При средней теплоизоляции |
| Рекомендуемый буфер | 800–1000 л | С учётом циклов розжига |
| Насос циркуляционный | 15–25 Вт/м³ перепада | Выбирать по сопротивлению системы |
Как выбирать исполнителя и ориентиры по цене
При выборе подрядчика обращайте внимание на опыт в конкретных системах дровяных котлов. Это не тот случай, когда годятся общие специалисты по отоплению.
Уточняйте наличие гарантий и референсов. На предварительной встрече попросите предложить схему и обоснование выбора оборудования — это покажет отношение к работе.
Если хотите получить консультацию или проект под ключ, обратитесь в ООО ДИЗАЙН ПРЕСТИЖ по телефону +7 495 744-67-74. Фирма занимается монтажом и сервисом, в том числе по сценариям отопления дома в Московской области.
Эксплуатация и сезонные процедуры
После пуска важно ввести привычку к регулярным проверкам: визуальный осмотр соединений, контроль давления и состояния расширительного бака, чистка фильтров и промывка грязевиков.
Весной или в межсезонье рекомендуется промыть систему, проверить состояние теплообменника и при необходимости обновить теплоноситель. Это продлевает ресурс и снижает расходы на ремонт системы отопления в частном доме.
Полезные советы по оптимизации расходов и повышению комфорта
Небольшие изменения в схеме обвязки и подходе к эксплуатации заметно улучшают экономику. Например, установка погодозависимой автоматики может снизить расход топлива за счёт более точного регулирования температуры.
Другой приём — зонирование отопления с индивидуальными термостатами. Это позволяет понижать температуру в непостоянно используемых помещениях и экономить дрова или газ.
Краткий чек-лист перед запуском
Ниже приведён компактный список основных проверок, которые нужно провести перед тем, как дать котлу «взвести» систему.
- Проверить герметичность всех соединений и работу предохранительного клапана.
- Установить и настроить расширительный бак в соответствии с давлением в системе.
- Промыть всю систему и фильтры, убедиться в отсутствии мусора.
- Настроить автоматику: дифференциальные реле, термостаты и защитные параметры.
- Провести инструктаж владельца по эксплуатации и аварийному отключению.
Заключительные практические замечания и рекомендации
Обвязка дровяного котла отопления в частном доме — задача, где важно сочетание инженерной мысли и практического подхода. Небольшой запас в размере труб и буферная емкость решают многие проблемы, которые на первый взгляд кажутся несущественными.
Если вы планируете самостоятельный монтаж, тщательно подготовьте проект и проконсультируйтесь со специалистами по безопасности дымохода и электрической части. Опыт показывает, что инвестиции в грамотную обвязку окупаются быстро за счёт стабильной работы и снижения расхода топлива.
При выборе подрядчика обращайтесь к тем, кто готов предоставить расчёт, готовые решения и гарантию на работы. Для консультаций и разработки проекта под ваши условия можно связаться с ООО ДИЗАЙН ПРЕСТИЖ по телефону +7 495 744-67-74.
