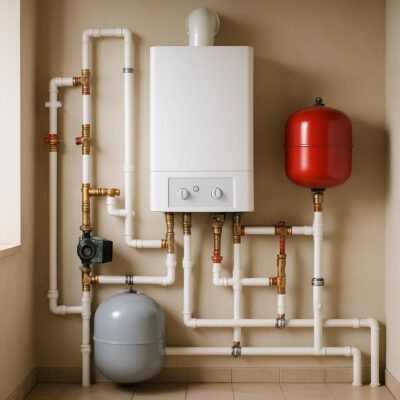

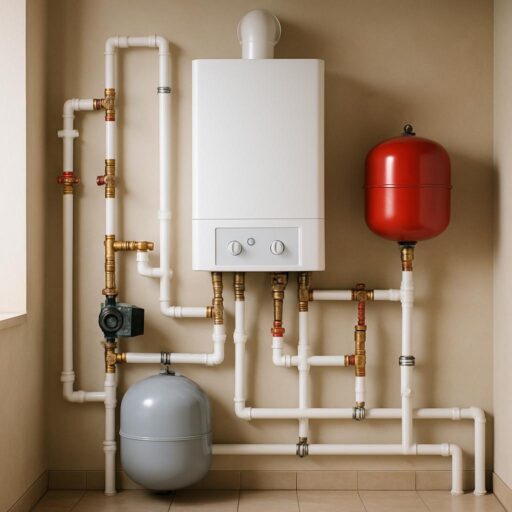

Обвязка газового котла: схема

Обвязка газового котла: схема, монтаж и советы для частного дома. Как правильно сделать обвязку газового котла отопления в частном доме: от схемы до ввода в эксплуатацию. Если вы планируете надёжное отопление в частном доме, одна из ключевых задач — грамотная обвязка котла. От неё зависит не только комфорт, но и экономичность, безопасность и долговечность всей системы.

В этой статье я подробно разберу типовые схемы, монтажные приёмы, требования безопасности и полезные приёмы пуска и наладки. Текст написан так, чтобы вы могли понять последовательность действий, избежать ошибок и оценить стоимость работ.

Что такое обвязка и зачем она нужна

Обвязка — это комплекс труб, запорной арматуры, приборов и устройств, соединяющих котёл с системой отопления и обеспечивающих его нормальную работу. Она отвечает за циркуляцию теплоносителя, защиту от избыточного давления и регулирование температуры.

Без правильной обвязки даже дорогой котёл будет работать неэффективно: шумы, частые включения-выключения, коррозия и риск протечек — типичные последствия. Поэтому при проектировании и монтаж отопления частного дома внимание к обвязке должно быть на первом месте.

Ключевые функции обвязки

Обеспечение безопасной работы котла, включая стабилизацию давления и отведение газа и дымовых продуктов.

Распределение теплоносителя между контурами, обеспечение гидравлической развязки и шарнирного регулирования температуры в помещениях.

Защита котла от неблагоприятных факторов — обратных потоков, воздушных пробок, гидроударов и коррозии.

Основные элементы и их назначение

Ниже перечислены элементы, которые традиционно входят в обвязку. Каждый из них выполняет конкретную задачу, и пропуск даже одной позиции может ухудшить работу системы.

Материалы труб, размеры и типы арматуры подбираются в зависимости от мощности котла, схемы разводки и выбранного теплоносителя.

Таблица: типичные компоненты обвязки

Таблица помогает наглядно увидеть, из чего состоит стандартная обвязка и для чего служит каждая позиция.

Популярные схемы обвязки

Схему подбирают по параметрам дома, сложности разводки и бюджету. Рассмотрю несколько распространённых вариантов и их достоинства.

Каждая схема имеет свои нюансы монтажа и настройки, которые необходимо учитывать на стадии проектирования.

Прямоточная однотрубная система

Подойдёт для небольшого дома с простым планом. Труба идёт последовательно через радиаторы, а возвращение происходит по общему контуру.

Преимущество — простота и невысокая стоимость. Минус — неравномерный обогрев при большой длине трассы и трудности с регулировкой отдельных помещений.

Двухтрубная система с тупиковыми подводками

Наиболее универсальный вариант для современных домов. Каждый радиатор подключается к подающему и обратному стояку отдельно.

Регулировка на каждом приборе позволяет поддерживать комфортную температуру в каждой комнате и повышает эффективность системы в целом.

Коллекторная (площадочная) схема

Используется при тёплых полах или при больших площадях. Из коллектора расходные линии идут на отдельные контуры.

Коллектор обеспечивает отличную балансировку, простоту обслуживания и гибкость регулировки. Главное — аккуратная укладка труб и надёжные коллекторные узлы.

Материалы труб и арматуры: что выбрать

Выбор материала влияет на долговечность, стоимость и сложность монтажа. В домашней практике чаще используют следующие варианты.

Каждый материал имеет свои плюсы и минусы, поэтому решение следует принимать с учётом конкретных задач.

Стальные трубы

Традиционный выбор для магистральной разводки и дымоотводов. Сталь устойчива к механическим нагрузкам, но подвержена коррозии при плохой обработке.

Часто требует сварки и покраски. Применяется там, где важна прочность — например, на участках с внешней прокладкой.

Медь

Хороший выбор для внутренних участков обвязки: медь устойчива к коррозии, легко монтируется и хорошо выдерживает высокую температуру.

Минус — сравнительно высокая цена. Для многих смотрится как «премиум»-вариант, особенно в открытой котельной.

Полимерные трубы (PEX, металлопластик)

Часто применяют в лишних разводках и для тёплого пола. Лёгкие, гибкие, относительно недорогие и быстрые в монтаже.

Важно использовать фитинги и монтаж в соответствии с рекомендациями производителя, особенно в системах с высокой температурой и давлением.

Проектирование: расчёт и подбор оборудования

Правильный проект — залог безаварийной работы десятилетиями. Здесь решаются вопросы мощности котла, гидравлики и расположения узлов.

Неправильный расчёт приводит к постоянной наладке, перерасходу газа и частым поломкам. Поэтому не стоит экономить на проекте.

Теплотехнический расчёт

Определяет требуемую мощность котла с учётом теплопотерь дома. Этот расчёт учитывает стены, окна, высоту потолков и климатический район.

Для отопления дома в Московской области важно заложить запас мощности из-за холодных периодов и ветровых нагрузок.

Гидравлический расчёт

Нужен для подбора диаметра труб и мощности насоса. Неправильный подбор вызывает шумы, плохую циркуляцию и повышенный износ оборудования.

Гидравлика особенно критична при сложных коллекторных схемах и длинных магистралях.

Порядок монтажа: пошаговая инструкция

Ниже — упрощённая последовательность работ, которую применяют на практике при монтаже обвязки газового котла отопления в частном доме.

Каждый шаг требует аккуратности и соответствия нормам, некоторые работы должны выполняться специалистом с допуском к газовому оборудованию.

Подготовительный этап

Сначала выполняют проект, приобретают материалы и готовят площадку под котёл. Важно предусмотреть место для расширительного бака и насосов так, чтобы был удобный доступ для обслуживания.

Место установки котла должно соответствовать требованиям по вентиляции и пожарной безопасности.

Монтаж магистралей и арматуры

Устанавливают запорную арматуру, фильтры, насосы, обратные клапаны и группу безопасности. Все соединения герметично фиксируют и проверяют на герметичность при низком давлении.

Особое внимание уделяют правильному направлению установки насосов и клапанов, это часто становится причиной неисправностей при неправильной ориентации.

Подключение к газовой сети и дымоходу

Работы по подаче газа выполняются только аккредитованными организациями. Подключение включает установку газового шарового крана, счётчика и проверку утечек.

Дымоход монтируется с учётом тяги и материала: для современных конденсационных котлов нужны коаксиальные или нержавеющие сэндвич-дымоходы.

Пусконаладка и регулировка

После сборки системы проводят наполнение, продувку и опрессовку на проектное давление. Затем запускают котёл и выполняют гидравлическую балансировку.

На этом этапе регулируют скорость насоса, температуру подачи и проверяют работу термостатических головок и зональных клапанов.

Инструменты и материалы: краткий список

Небольшой перечень помогает заранее подготовиться и не отвлекаться на закупки в процессе работы.

• Трубы (сталь, медь или PEX) и фитинги.
• Запорная арматура: краны, шаровые вентили, обратные клапаны.
• Циркуляционный насос и автоматика котла.
• Манометры, термометры и воздухоотводчики.
• Расширительный бак и группа безопасности.
• Инструменты: трубные ключи, сварочное оборудование, пресс-клещи для фитингов.

Часто встречающиеся ошибки при монтаже и как их избежать

Я видел много систем, где ошибка на этапе обвязки превращала отопление в источник проблем. Ниже несколько типичных случаев, с которыми сталкивался лично.

Предупреждение этих ошибок экономит деньги и время в будущем.

Неправильный подбор насоса

Частая ошибка — выбор слишком мощного или слабого насоса без учёта гидравлического расчёта. Слишком сильный насос создаёт лишнее сопротивление в мелких контурах, а слабый просто не прокачивает систему.

Решение — расчёт напора и расхода в зависимости от длины трасс и числа коллекторов.

Отсутствие байпаса

Если пропустить байпас (обводной контур) между подачей и обраткой, котёл может работать с короткой работой при закрытых термостатах, что сокращает ресурс и повышает вероятность простоя.

Байпас позволяет поддерживать минимальный расход через теплообменник и защищает котёл от перегрева.

Плохая гидравлическая развязка

Когда котёл и контуры напрямую связаны без насосного разделения, возможны конфликты потоков и шумы. Балансировочные клапаны и гидравлические стрелки решают проблему.

Я дважды переделывал систему, где из-за отсутствия развязки приходилось каждый сезон регулировать насос вручную.

Комиссионные испытания и пуско‑наладка

Пусконаладочные работы — это финальная, но крайне важная стадия. Правильная настройка обеспечивает стабильную работу и экономичный расход топлива.

Некоторые настройки могут менять поведение систем в зависимости от температуры и внутренней теплоёмкости дома.

Проверка герметичности и опрессовка

Рекомендуется проводить опрессовку системы водой на давление, превышающее рабочее на 10–20% в соответствии с проектом. Это позволяет выявить скрытые протечки и неплотности.

Опрессовку проводит монтажная бригада до установки котла и финального подключения к газу.

Гидравлическая балансировка

Балансировка происходит путём настройки расхода на каждом контуре. Для коллекторных систем используют расходомеры, для радиаторных — балансировочные клапаны.

Правильная балансировка уменьшает цикл включений котла и приводит к равномерному прогреву помещений.

Обслуживание и ремонт

Регулярное обслуживание продлевает жизнь системы и снижает вероятность аварий. К основным процедурам относятся ежегодная проверка котла и промывка контуров при необходимости.

При появлении посторонних шумов, размораживания, перелива или падения давления стоит немедленно проводить диагностику.

Что включает плановое обслуживание

Проверка работы автоматики, чистка теплообменника и горелки, проверка тяги, контроль состояния расширительного бака и группы безопасности.

Если требуется ремонт системы отопления в частном доме, лучше доверить работу специалистам с опытом и соответствующими допусками.

Личный опыт

Один из моих знакомых столкнулся с постоянными спорадическими падениями давления в системе: причина оказалась в старом латунном шаровом кране с подсосом воздуха. Заменили на сертифицированный кран, провели промывку — проблема исчезла.

Такие мелочи часто остаются незамеченными при первом осмотре, но существенно влияют на надёжность системы.

Стоимость работ и чего ожидать

Цена обвязки зависит от выбора материалов, сложности схемы, необходимости дополнительных работ и региона. Приведу ориентиры, чтобы у вас было представление о бюджете.

Точные цифры зависят от реальных условий и точного списка работ, поэтому расчёт лучше заказывать по объекту.

Основные статьи затрат

• Котёл и автоматика — значительная доля бюджета.
• Материалы для обвязки: трубы, фитинги и арматура.
• Работа специалиста, опрессовка и пусконаладка.
• Дополнительные работы: дымоход, изоляция, монтаж коллектора.

Примерные диапазоны цен

В среднем простая обвязка для небольшого дома может стоить от нескольких десятков до сотен тысяч рублей. В эту сумму входят материалы и работа. Более сложные коллекторные решения и премиальная арматура увеличивают стоимость.

Для конкретного расчёта обращайтесь к профессионалам — например, в ООО ДИЗАЙН ПРЕСТИЖ по телефону +7 495 744-67-74, где помогут составить смету и подготовить проект.

Особенности для владельцев в Московской области

Климат Московской области диктует свои требования — длинные периоды низких температур и частые перепады. Это влияет на запас мощности котла и требования к изоляции труб.

При проектировании отопления дома в Московской области стоит учитывать ветровую нагрузку и утепление оконных проёмов.

Рекомендации для региона

Рассмотрите котёл с запасом мощности 10–20% от расчётной, особенно если дом имеет большие остеклённые поверхности или некомпактную форму.

Изоляция магистралей вне отапливаемых помещений снижает потери и делает систему более эффективной.

Когда стоит вызвать профессионалов

Работы, связанные с газом, дымоходом и электрической частью автоматики, должны выполняться специалистами с допусками. Самостоятельный монтаж в этих областях небезопасен и может привести к штрафам или авариям.

Компания ООО ДИЗАЙН ПРЕСТИЖ оказывает полный комплекс услуг: от проектирования до пусконаладки и сервисного обслуживания. Контактный телефон +7 495 744-67-74.

Признаки, что требуется срочное вмешательство

Падает давление, слышны непривычные удары в трубах, котёл часто отключается по ошибкам — всё это сигнал к вызову специалиста. Нельзя игнорировать такие проявления.

В ряде случаев ремонт системы отопления в частном доме требует оперативной реакции, особенно в отопительный сезон.

Практический чек‑лист перед запуском отопительного сезона

Ниже приведён список действий, которые стоит выполнить перед каждым отопительным сезоном, чтобы минимизировать риск поломок и повысить КПД.

Выполнение этих пунктов экономит время и деньги в долгосрочной перспективе.

• Проверить давление в системе и состояние расширительного бака.
• Очистить фильтры и промыть сетки на насосах.
• Проверить работу термостатов и датчиков температуры.
• Опрессовать систему при необходимости и устранить найденные утечки.
• Проверить дымоход и тягу, при необходимости почистить его.

Небольшие советы от практикующего автора

При проектировании оставляйте доступ к основным узлам котельной: насосу, фильтрам и коллектору. Это сэкономит часы работы при последующем обслуживании.

Не экономьте на групповом фильтре перед насосом — он защитит гидравлику от мелких частиц и продлит срок службы оборудования.

Если вы планируете монтаж отопления частного дома и хотите получить грамотный проект или профессиональную установку, звоните в ООО ДИЗАЙН ПРЕСТИЖ по телефону +7 495 744-67-74. Специалисты помогут с расчётом, подбором оборудования и выполнят качественный монтаж.

Обвязка газового котла отопления в частном доме — это не только правильная штучная работа, но и системный подход: от проектирования до обслуживания. Хорошая обвязка снижает эксплуатационные расходы, увеличивает ресурс оборудования и делает дом уютнее в любую непогоду.

Планируйте разумно, привлекайте специалистов для сложных этапов и следите за состоянием системы ежегодно. Тогда отопление будет служить долго и надёжно, а вы будете тратить меньше времени на ремонт и корректировку настроек.
