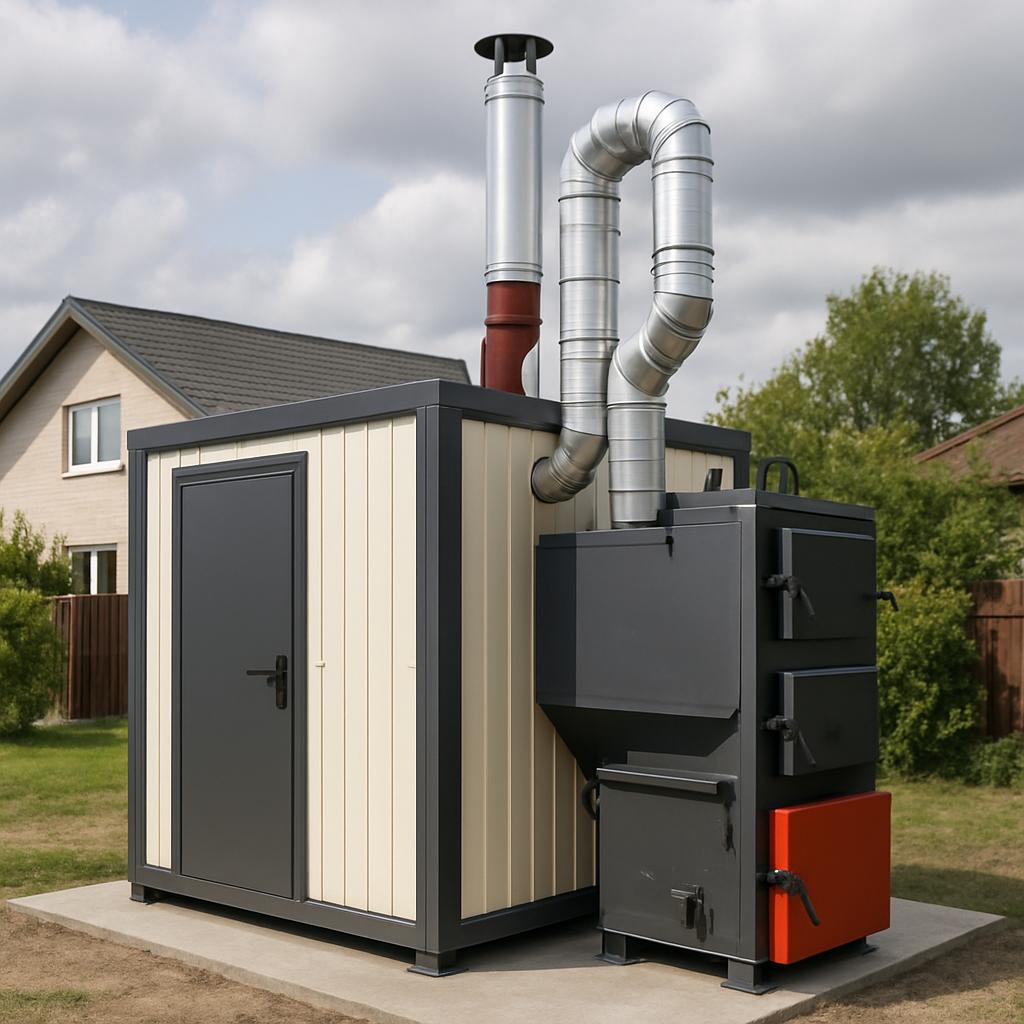

Модульные котельные на твердом топливе

Автономное газовое отопление Монтаж котельной

Одной из значимых тенденций развития российской энергетики в последние годы стало увеличение доли распределенной генерации. Распределенная энергетика подразумевает строительство источников производства электроэнергии и тепла непосредственно вблизи потребителя и независимость от централизованных сетей. При этом существенно снижаются потери тепла и электроэнергии при их транспортировке, уменьшаются затраты на проектные и строительно-монтажные работы, так как предполагается модульное заводское изготовление, сокращаются эксплуатационные затраты и площади земельных участков, необходимых под генерирующие объекты.

К числу объектов распределенной энергетики, имеющих большие перспективы, относятся блочно-модульные котельные. Они полностью монтируются в заводских условиях и доставляются к месту установки в готовом виде в кратчайшие сроки. Модульные котельные могут быть предназначены как для отопления и горячего водоснабжения (на основе водогрейных котлов), так и для выработки пара (на основе паровых котлов), а также для совмещенного производства обоих теплоносителей.

Задачи и принцип работы котельных любого типа — это выработка тепла на основе реакции горения топлива в топке котлов и подача их потребителю. Модульные котельные могут работать на всех видах топлива: газообразном, жидком, твердом.

Монтаж котельных для частных домов и промышленных предприятий

Установка отопительного агрегата, монтаж трубопровода и автоматики. Сборка элеваторных узлов, обвязка калориферов и вентиляционных машин.
8(495)744-67-74

ООО ДИЗАЙН ПРЕСТИЖ

Виды котельных

Твердое топливо является одним из самых доступных, твердотопливная котельная может быть установлена в любом регионе без привязки к газопроводам или необходимости регулярной доставки жидкого топлива. Особенно популярны они в угледобывающих и соседних с ними регионах.

Модульные котельные на твердом топливе могут использовать в своей работе: уголь разных сортов, торф кусковой и фрезерный, дрова, древесные отходы и отходы сельскохозяйственной деятельности.

Размещение

Возможно исполнение блочно-модульных котельных в трех вариантах: отдельно стоящие, пристроенные или встроенные в уже имеющееся и подходящее по размерам здание. В этом случае здание должно быть оснащено системами вентиляции, отопления и освещения. Встроенная и пристроенная котельная имеют преимущество в том, что не нужно проводить теплотрассу, утеплять ее, что позволит избежать теплопотерь. Крышный вариант в этом случае не подходит, так как модульные котельные на твердом топливе должны располагать оборудованием топливоподачи и шлакозолоудаления.

Конструкция

Модульные котельные на твердом топливе могут состоять из одного или нескольких модулей в зависимости от требуемой мощности. Блок-модуль в типовом исполнении представляет собой каркас прямоугольной формы, сваренный из стальных труб, высотой и шириной 3 метра, длиной 6, 9, или 11,5 метров. В индивидуальном проекте эти размеры могут быть изменены. Стены, пол и крыша выполняются из сэндвич-панелей толщиной 80-150 мм. Внешними сторонами панели являются стальные листы, внутри — негорючая минеральная вата на основе базальтового волокна. Каркас устанавливается на специально подготовленный фундамент. Такая конструкция выдерживает значительные снеговые, ветровые и температурные нагрузки. Внутри каркаса смонтировано и установлено все технологическое и вспомогательное оборудование, необходимое для производства тепла или пара на твердом топливе:

Заказать звонок

Звоните круглосуточно, мы работаем без праздников и выходных.

8 495 744 67 74

Страница с нашими контактами

Аварийная служба работает круглосуточно по Москве и Московской области. В ближайшие области выезд плановый согласно графика.

  • котлы водогрейные типа КВр или КВм или паровые котлы;
  • механизмы топливоподачи: транспортеры с металлоконструкциями, бункеры котловые;
  • системы золошлакоудаления: зольники, транспортеры;
  • золоуловители, дымососы;
  • насосное оборудование;
  • оборудование системы водоподготовки;
  • приборы автоматики, управления и безопасности;
  • электрооборудование;
  • приборы учета;
  • системы вентиляции;
  • дутьевые вентиляторы;
  • теплообменники.

Отдельно устанавливается дымовая труба.

Котлы отопления

Создание отопительной системы – один из важнейших этапов обустройства частного дома, коттеджа или дачи.

Виды, отличия, особенности эксплуатации

В зависимости от особенностей места расположения дома (отсутствие или наличие центрального газопровода), подбирается оптимальный тип отопительного котла.

Выбор выполняется с учетом предпочтений владельца, отапливаемой площади и типа используемого топлива.

Виды котлов отопления

Рынок отопительного оборудования предлагает широкий ассортимент изделий, каждое из которых имеет свои отличительные характеристики. Виды следующие:

  • • Газовые котлы – самый распространенный вид отопительных установок, которые применяются в частных домах, дачах и коттеджах. Современные газовые котлы являются одним из самых безопасных видов отопительного оборудования. Для избегания проблем в процессе использования достаточно следовать правилам эксплуатации и своевременно выполнять техническое обслуживание.
  • • Твердотопливные котлы – является самым дешевым способом для отопления частного дома. Представляет собой конструкцию, в которой тепло образуется от сгорания дерева или других твердотельных горючих материалов.
  • • Электрические котлы – самое простое решение в вопросах создания систем отопления, но менее выгодное.
  • • Пеллетные котлы – одна из разновидностей твердотопливных котлов. (Требуют постоянного внимания и контроля)
  • • Комбинированные котлы – представляют собой устройства, которые могут работать на нескольких видах топлива (газ-электричество, твердотопливные-газовые и т.д.).
  • • Жидкотопливные котлы – имеют схожую конструкцию с газовыми, за исключением наличия постоянной подачи жидкого топлива. (Затратное содержание)

Отличия

Котлы отопления имеют свои отличия, которые являются решающим фактором при выборе такого оборудования:

  • 1. Газовые котлы – топливом является газ, который поступает из центрального трубопровода (Метан) или из газгольдера (Пропан – Бутан).
  • 2. Твердотопливные котлы – в качестве топлива выступают дрова, уголь и другие твердотельные горючие материалы.
  • 3. Электрические котлы – тепло генерируется при помощи электроэнергии (главным элементом конструкции является тэн, который выполняет нагрев теплоносителя).
  • 4. Пеллетные котлы – топливом являются пеллеты (прессованные опилки и другие отходы деревообработки).
  • 5. Жидкотопливные котлы – в роли горючего вещества выступает солярка, мазут и различные масла. Конструкция подразумевает наличие надувных горелок со встроенными вентиляторами.

При выборе отопительного оборудования нужно учитывать следующие факторы: наличие места для хранения топлива, подключение дома к газопроводу, доступность и наличие топлива для последующего отопления дома. К примеру, при отсутствии центрального газопровода можно воспользоваться установкой системы автономной газификации – газгольдером!

Особенности эксплуатации

Рассмотрим специфику работы каждой из разновидностей отопительного оборудования:

  • • Газовые котлы – нагрев теплоносителя выполняется путем воздействия на него открытого огня, создаваемого в процессе сгорания газа.
  • • Твердотопливные котлы – вода нагревается от воздействия пламени, образованного от сгорания дерева или угля.
  • • Электрические котлы – подогрев воды осуществляется при помощи тэна, который нагревается при протекании через нее тока.
  • • Пеллетные котлы – аналогично с твердотопливными. Нагрев теплоносителя происходит в процессе сгорания пеллет.
  • • Жидкотопливные котлы – солярка, мазут или масло сгорают, при этом нагревают теплоноситель.

Кроме того, модульные котельные на твердом топливе должны иметь складские помещения или специально подготовленную территорию для приемки и хранения топлива, а также устройства его транспортировки до котельной. Это могут быть СКИПы, грейферы и транспортеры разных типов.

Топливоподача и шлакозолоудаление

В модульных котельных, оборудованных котлами КВр, предусмотрены ручная топливоподача и ручное золошлакоудаление. Подача топлива до котлов может осуществляться с помощью механизмов, а подача топлива в котел — вручную, через загрузочную дверцу. Выгрузка золы и шлака из зольников производится также вручную, а от котельной до золоотвалов — с помощью транспортеров. Для облегчения физического труда обслуживающего персонала выпускаются котлы КВр с поворотными колосниками РПК, где выгрузка золы и шлака производится опрокидывателями или поворотом колосников в зольный бункер под котлом.

Модульные котельные на твердом топливе с котлами КВм имеют тип топливоподачи, сжигания топлива и золошлакоудаления, зависящие от модели топки.

Котел КВм с топкой ЗП РПК. Топливо к загрузочному бункеру перемещается скребковым или шнековым транспортером. Из бункера топливо подается на топку с поворотными колосниками при помощи механического забрасывателя. Лучшим вариантом является пневмомеханический забрасыватель ПМ-3, равномерно распределяющий топливо по колосниковому полотну. Колосник поворачивается либо вручную, либо автоматически. Шлак и зола удаляются вручную или транспортером золоудаления.

Котел КВм с топкой ТЛПХ. Топка ТЛПХ — это движущееся ленточное колосниковое полотно прямого хода со скоростью 2-20 м/час. Топливо из загрузочного бункера самотеком поступает на колосниковое полотно, сгорает в процессе движения, а оставшийся шлак и зола сбрасываются с полотна механически в конце пути в зольник или непосредственно на транспортер шлакозолоудаления.

Котел КВм с топкой ТШПМ. Топка ТШПМ представляет собой неподвижное беспровальное колосниковое полотно. Поступление и передвижение топлива происходит при помощи шурующей планки. Топливо, опускаясь из загрузочного бункера на полотно, двигается чугунной планкой к задней части топки. Благодаря конструкции планки, при ее возвратном движении топливо не смещается, а только приподнимается, открывая доступ воздуха и усиливая реакцию горения. Шлак и зола сталкиваются планкой с полотна в бункер или на транспортер.

Другие системы модульной котельной

Для поддержания реакции горения котлы КВр и КВм оборудуются дутьевыми вентиляторами.

Необходимо также обращать внимание на качество топлива, его влажность и размер кусков. В некоторых случаях требуется установка дробилки и металлоуловителя.

Большое значение для работы котельной имеет и система водоподготовки, то есть очистка ее от всевозможных примесей, абразивных частиц, а также умягчение воды.

Тепловой контур модульной котельной может быть открытым (подсоединение к отопительной системе напрямую), закрытым (подсоединение через теплообменник или короткозамкнутый коллектор). Также возможна работа с несколькими видами контуров.

Котельная дома

Помимо основных агрегатов модульные котельные на твердом топливе оборудуются системами отопления, освещения и вентиляции. В комплект могут включаться душевая, санузел, комната для персонала.

Сварочные работы

  • ПВХ
  • ПНД
  • полипропиленовый
  • полимерные
  • медные
  • стальные
  • трубы нержавеющие + паропровод
Сварка труб вертикальных
Сварка труб вертикальных
Сварка вертикальных труб
Сварка вертикальных труб
Сварка узлов и деталей
Сварка узлов и деталей

Заготовка и монтаж трубопровода, соединения узлов и деталей должно производиться в соответствии с требованиями Госстандарта.

  • системы отопления
  • водоснабжение
  • котельные
  • Практикуются два способа сварки газовых труб:
  • сварка слева направо.
  • Применяют тогда, когда толщина металла больше 5-ти мм.
  • Дуга направляется на уже приваренный участок, вместе с горелкой перемещается присадка. Вариант экономит расход газа и повышает производительность на 25%, сварка справа налево.
  • Здесь горелку продвигают по не приваренным участкам – присадочная проволока «идёт впереди паровоза».
  • Лучший метод для работы с тонкостенными газовыми трубами.
  • При работе с профильными трубами важна скорость движения электрода по материалу.
  • Если замедлиться, то есть риск прожечь деталь, при убыстрении – получить некачественный шов.
  • Оптимальное движение подбирается опытным путём.
  • При работе с оцинкованным материалом крайне важно наличие вентиляции.
  • В противном случае от цинковых паров сварщик может «заработать» лёгочное заболевание или хуже того, задохнуться.
  • А самыми распространёнными на сегодня являются электросварка и полуавтоматическая.
  • В обоих случаях процесс начинается с подготовки свариваемых труб.
  • Затем соединяемые части центрируют и равномерно прихватывают в трёх-четырёх точках.
  • Подобный способ сварки неповоротных стыков исключает непроваренные участки, и шов получается более надёжным.
  • При выполнении третьего шва работают по схеме первого варианта.
  • После очистки от окалины на первый шов наносят второй.
  • Заключительный третий шов начинают наносить с противоположной стороны второму шву.
  • При работе с трубами из толстого металла лучше использовать непрерывный способ сварки при токе в 40-60 ампер.
  • Важно именно проварить металл, а не прорезать его.
  • При этом электрод ведётся не очень быстро – иначе качество шва пострадает.
  • Сварить встык изделия большого диаметра можно, выполнив прихватки через 25-30 см.
  • Сварка выполняет в три слоя, если толщина стенок составляет до 1,2 см.
  • Нужно стремиться, что большинство стыков выполнялось в поворотном положении.

Такой способ позволяет достичь максимальной герметичности и снижает вероятность появления свищей.

  • Сварить стальные трубы отопления можно правильно, если выбрать верно электроды.
  • Все существует два их вида: неплавящиеся и с плавящимся основанием.
  • Технология же ручной дуговой является достаточно простой, поэтому его выполнять можно своими руками.
  • Все начинается с подготовки.

Преимущества парового отопления: меньшая площадь поверхности отопительных приборов; быстрый нагрев отопительных приборов при пуске системы; незначительное гидростатическое давление в системе и др.

Выбор системы водяного отопления состоит в установлении параметров воды, гидравлического давления в системе, а также в выборе типа отопительных приборов и конструкции системы
