Какое давление должно быть в системе отопления закрытого типа

Система отопления любого дома – сложная конструкция, правильное функционирование которой определяется множеством параметров. Ее проектирование, установка котла, монтаж трубопровода, соблюдение всех нюансов определяют тот факт, насколько часто она будет доставлять хлопоты своим хозяевам.

Показатели давления в системе отопления

Давление в системе отопления многоэтажного или частного жилища – один из самых важных факторов, влияющих на эффективность теплопередачи и надежность оборудования для обогрева. Рассмотрим виды этого показателя, его допустимые значения, выясним, почему оно падает и как устранить причины сбоев.

Зачем нужно давление?

Давление в отопительной системе – процесс воздействия теплоносителя на стенки котла, труб, радиаторов. До того как вода заполнит трубопровод, оно равно атмосферному (1 бар). Этот показатель меняется, как только жидкость начинает заливаться в трубопровод и прогреваться. Теплоноситель расширяется, давление увеличивается до нормального уровня.

Надежное и эффективное функционирование отопительной конструкции зависит от значений давления. Оно обеспечивает ей предельно высокую производительность, гарантирует попадание энергоносителя в трубопровод всех квартир многоэтажного дома. Этот параметр определяет скорость потока воды и, соответственно, интенсивность теплообменного процесса между конструктивными составляющими системы отопления. Поэтому чем выше его показатели, тем больше КПД отопительной системы.

Какое давление должно быть в системе отопления закрытого типа

Стабильное давление сокращает уровень теплопотерь, способствует доставке воды почти с той же температурой, которую она получает при нагреве в отопительных приборах.

Давление бывает нескольких видов:

• статическое (параметр, зависящий от высоты столба жидкости, находящейся в покое, давление ее на элементы отопительной конструкции, при расчете нужно учитывать, что 10 м дают результат в 1 атмосферу);
• динамическое (создается циркуляционными насосами, но зависит не только от их характеристик, возникает за счет движения энергоносителя внутри трубопровода, воздействует изнутри на конструктивные элементы);
• рабочее (складывается из величин первого и второго вида, это уровень нормальной и безаварийной работы всех конструктивных элементов).

•
  Этапы установки отопления дачи газовым котлом
  Отопление дачи газовым котлом Поездка за город в загородный дом —…
•
  Этапы замены газового котла
  Требования к современному газовому отопительному котлу постоянно повышаются: он должен быть эффективным, надежным, безопасным, использовать мало электроэнергии в работе, не шуметь и прочее. Сегодня отечественные и мировые производители не стоят на месте и предлагают своим потребителям на рынке отопительного оборудования все более совершенные модели газовых котлов. Замена газового котла Качественное и надежное отопление дома –… Читать далее: Этапы замены газового котла
• Электрические котлы ЭОВ
  Услуги по монтажу отопления водоснабжения ООО ДИЗАЙН ПРЕСТИЖ 8(495)744-67-74 Кроме быстрого и качественного ремонта труб отопления, оказываем профессиональный монтаж систем отопления под ключ. На нашей странице по тематике отопления > resant.ru/otoplenie-doma < можно посмотреть и ознакомиться с примерами наших работ. Но более точно, по стоимости работ и оборудования лучше уточнить у инженера. Для связи используйте… Читать далее: Электрические котлы ЭОВ
• Электрические котлы ZOTA
•
  Шумит радиатор отопления
  Еще один момент, который требует решения, – слишком большое количество теплоносителя проходящего через радиатор. При этом радиатор шумит и это неприятно. Причины – неправильная схема отопления, забалансированность (закрытость) других радиаторов, слишком мощный насос в системе. Все это нужно устранять. Слишком мощный насос – болезнь самодельных систем отопления, потому как домашним мастерам «кажется», что кашу маслом… Читать далее: Шумит радиатор отопления
•
  Что такое опрессовка труб
  Есть разные технологии обработки труб, но чаще их паяют, сваривают или заталкивают в раструб. Однако в некоторых случаях для их нормальной эксплуатации требуется опрессовка труб, проверяющая целостность конструкции и исключающей протечки. Опрессовка медных труб выполняется для восстановления целостности линии и фитингов. Она предусматривает обработку небольшого отрезка, предварительно изолированного от основной линии и испытанного под воздействием… Читать далее: Что такое опрессовка труб
•
  Что такое дисперсная промывка?
  Дисперсная промывка — самый передовой способ промывки систем отопления, заключающийся в разрушении реагентом внутренних связей в отложениях без взаимодействия с металлом труб. Преимущества дисперсной промывки реагенты не реагируют с металлом системы отопления; реагент экологически безопасен, отработанный раствор можно сливать в канализацию; отложения выводятся из системы в виде мелкодисперсной фракции, не забивая трубы; создается защитная пленка… Читать далее: Что такое дисперсная промывка?
•
  Что следует сделать перед началом ремонта металлопластиковых труб
  Ремонт труб из сшитого полиэтилена и металлопластика имеет общие методики, поскольку в обоих материалах используется один и тот же полимер. Обязательно необходимо отключить воду во всей квартире или на участке, где обнаружен дефект. При наличии напора проводить какие-либо ремонтные работы запрещено. Если вентиль у стояка отсутствует, то перекрывается общедомовой кран. Сделать это может только сотрудник… Читать далее: Что следует сделать перед началом ремонта металлопластиковых труб

Какие показатели считаются нормальными?

Норматив для автономных систем частных домов – 1,5-2 атмосферы. Более этого уже критичный показатель. Давление в системе отопления в 3 атмосферы приведет к аварии: отопительная конструкция может разгерметизироваться, оборудование выйдет из строя.

Многоэтажные строения в нашей стране обогреваются по закрытой схеме и принудительной подаче энергоносителя. Если условия эксплуатации системы идеальны, то давление в ней около 8-9 атмосфер. Но в старых слабых домах могут быть потери давления, что приводит к его снижению до 5 атмосфер.

• Бюджетное отопление
• Отопление дома радиаторами
• Требуется установка котла
• Замена твердотопливного котла
• Автономная газификация

Расширительные баки поддерживают напор, не позволяют ему сильно увеличиваться. Их работа начинается при давлении в 2 атмосферы.

Баки отбирают излишки жидкости из трубопровода, за счет этого нормализуется давление. Если объема этих емкостей не хватает, то оно поднимается до 3 атмосфер. Для снижения этого критичного порога используются специальные клапаны.

В многоэтажном доме устанавливают регуляторы давления на нижних уровнях и насосное оборудование на верхних (для увеличения напора).

Проверка герметичности

Чтобы отопление было надежным, после установки его проверяют на герметичность (испытывают давлением).

Провести это можно сразу на всей конструкции или ее отдельных элементах. Если проводится частичное испытание давлением, то после его окончания нужно проверить всю систему в целом на наличие протечек.
Вне зависимости от того, какая система отопления установлена (открытая или закрытая), последовательность работ будет практически одинаковой.

Подготовка

Пробным считается давление, в 1,5 раза превышающее рабочее. Но этого недостаточно, чтобы полностью обнаружить утечку теплоносителя. Трубы и муфты могут выдержать до 25 атмосфер, поэтому и проверку системы отопления лучше проводить под таким давлением.

Соответствующие показатели создают ручным насосом. Воздуха в трубах быть не должно: даже малое его количество исказит показатели герметичности трубопровода.

Наивысшее давление будет в самом низком месте системы, там устанавливают монометр (точность отсчета 0,01 МПа).

•
  Автоматизация систем отопления
  Профессиональная современная автоматизация систем отопления для частных домов и предприятий. Отопление: Искусственное нагревание помещения в холодный период года для компенсации тепловых потерь и поддержания нормируемой температуры со средней необеспеченностью 50 ч/год. Под системами внутреннего теплоснабжения здания следует понимать системы теплоснабжения отопления, водонагревателей, системы горячего водоснабжения, воздухонагревателей приточных установок, кондиционеров, воздушно-отопительных агрегатов, воздушно-тепловых завес и др…. Читать далее: Автоматизация систем отопления
•
  Автоматический воздухоотводчик течет
  Автоматические воздухоотводчики могут давать течь в любой момент времени, — такова данность пользователю от изготовителя, такова их конструкция, в которой игольчатый клапан перекрывает отверстие в седле. Если попадает мусор, а он всегда присутствует в системе, то через клапан просачивается вода. В качестве профилактики, перед зимней эксплуатацией, рекомендуется откручивать верхнюю крышку клапана (механизм предназначен для частых… Читать далее: Автоматический воздухоотводчик течет
•
  Балансировка с помощью кранов-регуляторов
  Возможно, что самая конструкция системы требует балансировки. Например, используется одно длинное плечо, а второе короткое. Или длина плеча тупиковой схемы слишком большая. Или применяется лучевая схема, которая требует настройки изначально. А бывает, что делают архаичные однотрубные системы с недостатками. В любом случае в итоге имеется значительный неравномерный нагрев. Итак, на радиаторах установлены балансировочные клапаны, остается… Читать далее: Балансировка с помощью кранов-регуляторов
•
  Батареи плохо работают, не нагреваются
  При эксплуатации водяной отопительной системы в частном доме могут возникать различные проблемы. Неполадки, которые происходят в обогревательных элементах и арматуре, возможно, устранить своими руками. Некоторые общие проблемы также решаются хозяевами самостоятельно. Задачи, связанные с ремонтом котла, требуют специальных знаний и опыта. Их лучше доверить специалистам. Батареи плохо работают, не нагреваются Причин слабого нагрева батарей в… Читать далее: Батареи плохо работают, не нагреваются
•
  Бурление воды в отопительных трубах и батареях
  Иногда приходится сталкиваться с такой проблемой, как бурление или бульканье воды внутри отопительных коммуникаций. Такой шум возникает вследствие появления внутри воды пузырьков воздуха. Помимо шумовых эффектов, ещё одним нежелательным последствием такой проблемы является снижение температуры теплоносителя и эффективности работы системы в целом. При возникновении бурления или булькающих шумов систему следует проверить на наличие уклонов и… Читать далее: Бурление воды в отопительных трубах и батареях
•
  Важность оперативного ремонта металлопластиковых труб
  Заказать ремонт металлопластиковых труб стоит сразу же, как только обнаружите проблему. Чаще всего пользователи сталкиваются со следующими признаками: Видимая течь. Необходимо сразу же перекрыть воду и обратиться к сантехникам. В крайнем случае, подставьте тару под течь и регулярно ее сливайте до приезда специалистов. Помните, что из маленькой трещины может образоваться большая, и последствия будут куда… Читать далее: Важность оперативного ремонта металлопластиковых труб
•
  Вариант № 1 – механический ремонт
  Самый простой вариант, при помощи которого можно устранить течь в трубе – это замотать место отрезком жгута или другой резины, и перетянуть его проволокой или специальными хомутами. Здесь главное чтобы ширина заплатки, перекрывала свищ на несколько сантиметров. Если трубы отопления спрятаны в декоративном коробе – это осложнит ситуацию. Придется вначале демонтировать его. В целом, способ несложный, не… Читать далее: Вариант № 1 – механический ремонт
•
  Вариант № 2 – заводской бандаж
  Если положиться полностью на покупные детали, и не делать самостоятельные накладки, можно приобрести «бандаж» в специализированном магазине. Для системы отопления, это будет хороший вариант реабилитации. Продаются элементы уже с установленными резиновыми уплотнителями, вам только потребуется его расположить и закрепить там, где течет труба.

1 этап — испытание в холодном виде

В продолжение получаса в заполненной водой системе увеличивают давление до начальных показателей. Делают это два раза, через каждые 10-15 минут. Еще полчаса падение продолжится, но без превышения отметки 0,06 МПа, а по прошествии двух часов – 0,02 МПа.

В конце проверки трубопровод осматривают на наличие протечек.

2 этап — горячая проверка

Первый этап успешно завершен, можно приступать к проверке герметичности в горячем виде. Для этого подключают прибор отопления, чаще всего это котел. Устанавливают максимальные рабочие показатели, они не должны быть больше расчетных значений.

Дома предварительно прогревают не меньше 72 часов. Испытание пройдено, если не обнаружено утечки воды.

Какое давление должно быть в системе отопления закрытого типа

Трубопровод из пластика

Пластиковая отопительная система проверяется при одинаковой температуре теплоносителя в трубопроводе и окружения. Изменение этих значений приведет к росту напора, но на самом деле в системе есть утечка воды.

Полчаса давление выдерживают в значении, в полтора раза превышающем нормативное. Если необходимо, его слегка подкачивают.

Через 30 минут резко понижают давление до показаний, равных половине рабочего, и удерживают их полтора часа. Если показатели начали расти, значит, трубы расширяются, конструкция герметична.

Часто мастера при проверке системы несколько раз делают перепад давления, то повышая, то снижая его, чтобы это напоминало обычные, повседневные условия работы. Такой способ поможет выявить негерметичные соединения.

Проверка воздухом

Многоэтажные дома проходят испытание герметичности осенью. Вместо жидкости в таких случаях могут применять воздух. Результаты проверки отличаются небольшой неточностью из-за того, что происходит сначала нагрев воздуха при сжатии, затем его охлаждение, что способствует падению давления. Увеличить этот параметр помогут компрессоры.

Последовательность проверки системы отопления проводят следующим образом:

1. Конструкцию заполняют воздухом (пробные показатели — 1,5 атмосферы).
2. Если слышится шипение, значит, есть дефекты, давление снижают до атмосферного и ликвидируют недостатки (для этого используют пенящееся вещество, его наносят на места соединений).
3. Трубопровод опять заполняют воздухом (давление – 1 атмосфера), держат 5 минут.

Если перепад давления не превысил 0,1 атмосферу, то система отопления полностью герметична.

Причины падения показателей

Часто у потребителей возникает вопрос, почему падает давление в отопительных системах закрытого и открытого типа. Причин этих сбоев две: утечка теплоносителя и/или поломка элементов в отопительном приборе (котле).

Утечка теплоносителя

В системе открытого типа поднять давление поможет тест на герметичность соединений. Необходимо обратить внимание на все пятна сомнительного происхождения (они могли остаться от испарившейся жидкости), капли воды, лужицы, на места стыков радиаторов (ржавые отметины – показатель протечек). В случае обнаружения убрать дефекты. Но в частном жилище трубы чаще всего не из стали, поэтому увидеть следы протечек, тем более, если вода успела испариться, практически невозможно. Это повод обратиться за помощью к специалистам.

Если в доме установлен скрытый трубопровод, то перепад давления в котле также причина вызвать мастера: он сольет воду, закачает в систему воздух для выявления протечки и ликвидирует недостаток.

Сбой в работе котла

Давление падает из-за повреждений в котле? Необходимо обратиться за помощью к специалистам. Только они смогут выявить причину, повлекшую перепад давления в трубопроводе, привести оборудование в норму.

Падение параметров давления в котле может быть вызвано появлением микротрещин в теплообменнике или его разрушением, скоплением накипи, повреждением расширительного бачка. Каждая проблема решается по-разному: например, снизить уровень жесткости воды и, соответственно, образование накипи, помогут специальные добавки, трещинки в теплообменнике запаивают. Какая бы причина сбоя ни была, определить, из-за чего падает давление, может лишь инженер, имеющий соответствующую квалификацию.

После запуска у системы отопления проходит адаптация. Еще какое-то время давление продолжит свое падение из-за растворенного в теплоносителе воздуха. Удалить его можно путем доведения давления до нормативных значений, подпитывая систему. Потом воздух выйдет сам и перепад исчезнет.

Нормальное давление в системе отопления – признак ее безопасной и качественной работы.

Закрытая система отопления: достоинства и недостатки

Система отопления частного дома – последовательность соединенных трубами элементов, по которым циркулирует теплоноситель. Температура обычно нестабильна, она то выше, то ниже. Вместе с температурой увеличивается/уменьшается объем теплоносителя, так как он, как и любая жидкость, при нагревании расширяется, увеличиваясь в объеме, а при остывании сжимается. Чтобы при нагревании не разорвало трубы или радиаторы, устанавливают специальное устройство – расширительный бачок, в который вытесняется излишек теплоносителя при высокой температуре. Из него же при понижении температуры он попадает обратно с систему. Таким образом поддерживается стабильное давление в контуре отопления (в определенных пределах). Бачок может быть открытого или зарытого типа, соответственно и система тогда называется открытой или закрытой.

Открытая и закрытая система отопления

Если установлен расширительный бачок открытого типа, то и система называется открытой. В простейшем варианте он представляет собой какую-то емкость (кастрюля, пластиковая небольшая бочка и т.п.) к которой подсоединены следующие элементы:

• соединительная труба небольшого диаметра;
• устройство контроля уровня (поплавок), который открывает/закрывает кран подпитки при снижении количества теплоносителя ниже критической отметки (на рисунке ниже он работате по принципу сливного бачка унитаза);
• устройство выпуска воздуха (если бачок без крышки в нем нет необходимости);
• сливной шланг или контур для отведения излишков теплоносителя, если его уровень превышает максимальный.

•
  Пример: смета на ремонт труб при помощи реагента
  РАЗДЕЛ — подготовка системы. Химическая промывка Стоимость 80 000 — 100 000 рублей Ремонт труб изнутри. Скрытый ремонт труб отопления, водоснабжения, теплого пола РАЗДЕЛ — реагенты для ремонта Стоимость 9 000 — 45 000 рублей Ремонт труб изнутри. Скрытый ремонт труб отопления, водоснабжения, теплого пола РАЗДЕЛ — подключение ремонтного оборудования Стоимость 110 000 — 140… Читать далее: Пример: смета на ремонт труб при помощи реагента
•
  Наши предложения
  Системы отопления Частные дома Предприятия Монтаж систем отопления Монтаж ИТП, ЦТП Пуско наладочные работы системы отопления Пуско наладочные работы тепловых пунктов Автоматизация Диспетчеризация Замена антифриза Анализ теплоносителя Подготовка домов к отопительному сезону Опрессовка тепловых пунктов и систем Замена насоса Замена задвижек, регистры Замена расширительного бака Теплоснабжение, обогрев Монтаж систем отопления. Монтаж отопления для частных домов… Читать далее: Наши предложения
•
  Ремонт медных батарей
  Медные батареи отопления отличаются исключительно высокой теплоотдачей. Это современные отопительные приборы, которые будут служить долгие годы. Они получили заслуженное признание в жилищном строительстве в европейских странах. Преимущества медных батарей: У медных радиаторов имеется практически один недостаток – это высокая стоимость меди и изделий из нее. Правильное решение – это система отопления, полностью выполненная из медных… Читать далее: Ремонт медных батарей
•
  Ремонт монтаж отопления водопровода
  Водопровод, монтаж труб, срочный ремонт труб системы отопления в загородном доме, на даче. Водопровод на даче, отопление дома, коттеджа Ремонт труб в котельной срочно С наступлением весны стоит призадуматься о благоустройстве загородной территории. Провести зимний водопровод, водопровод отопление или отремонтировать трубы, чтобы в доме на даче была чистая питьевая холодная и горячая вода. Отремонтировать трубы… Читать далее: Ремонт монтаж отопления водопровода
•
  Ремонт отопления на даче
  Мы будем рады Вам помочь. Наша компания придерживается принципа максимальной открытости для клиента, в наших сметах Вы всегда можете увидеть подробный перечень работ, необходимых для ремонта систем отопления и водоснабжения, обсудить весь технологический процесс с прорабом который ведет непосредственно Ваш объект.Все работы расписаны очень подробно, Вам предоставляется РЕАЛЬНАЯ смета — в смете нет скрытых затрат,… Читать далее: Ремонт отопления на даче
•
  Замена металлопластиковых труб отопления
  Рано или поздно наступает момент, когда пора заменить металлопластиковые трубы. Перед человеком постают вопросы – какой же новый материал выбрать? Как найти мастера? Сколько денег на это уйдет? На рынке существует несколько вариантов труб для отопления и водоснабжения: — полипропилен; — медь; — металлопластик; — железо. Замена труб отопления процесс специфический, но не сложный. При… Читать далее: Замена металлопластиковых труб отопления
•
  Сварка пайка медных труб
  С тех пор медь на пайке осталась в России. В Москве не каждая организация занимается производством сантехнических труб с использованием пайки меди, это очень ответственный процесс и требует квалифицированную рабочую силу. Для профессионала спаять медную трубу не составит особых усилий, но качество останется у вас навсегда.Сварка медных труб это не то что вы думаете. Большие… Читать далее: Сварка пайка медных труб
•

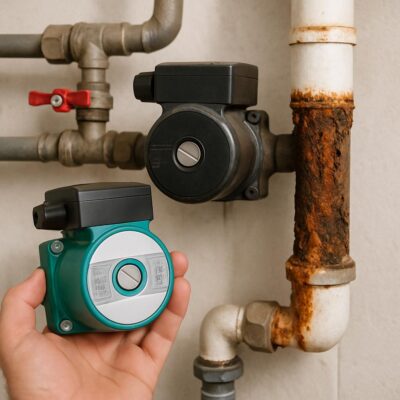

  Замена насоса отопления
  Замена насоса отопления от 4 000 рублей Без учета стоимости выезда специалиста Выезд инженера Оплачивается дополнительно Демонтаж насоса от 1 800 руб Монтаж нового насоса от 2 500 руб Пуско наладка системы Оплачивается дополнительно Опрессовка Оплачивается дополнительно Удаление воздуха Оплачивается дополнительно Замена насоса отопления: одним из важнейших элементов автономных систем отопления является циркуляционный насос. Насос… Читать далее: Замена насоса отопления
•
  Ремонт труб отопления в доме
  С наступлением отопительного сезона, каждая система отопления должна пройти диагностику. Провести эти работы возможно как самостоятельно, так и при помощи специализированной организации, например нашей компании ДИЗАЙН ПРЕСТИЖ. Ремонт труб отопления на даче Наши специалисты проведет осмотр резьбовых соединений труб отопления, проведет при необходимости замену уплотнительных соединений. Ремонт труб системы отопления это профиль профессиональных монтажных компаний…. Читать далее: Ремонт труб отопления в доме
•
  Замена труб на даче
  Это происходит вследствие износа отопительного оборудования. Так, стоит особенно остро проблема времен советской застройки. Ведь срок службы чугунных и стальных труб составляет 30, максимум 40 лет. Значит, процедура необходима многим зданиям. В особенности требуют замены трубы отопления 70х годов постройки. Замена труб на даче Кроме того, процедура может понадобиться вследствие прихода оборудования в негодность в… Читать далее: Замена труб на даче
•
  Срочный ремонт системы отопления
  Частная система отопления, по сути, достаточно надежная обогревательная единица, которая может служить верой и правдой десятки лет без демонтажа и серьезных реконструкций. Срочный ремонт системы отопления, замена труб в котельной Конечно, эксплуатационный срок в большей степени определяется надежностью компонентов, а точнее их материалов, из которых они изготовлены. Вот почему специалисты нашей компании ООО «Дизайн Престиж»… Читать далее: Срочный ремонт системы отопления
•
  Ремонт отопления в частном доме
  Оптимальное решение в данной ситуации – обратиться к специалистам, которые проведут необходимый ремонт системы отопления в частном доме, его диагностику и пусконаладку, но некоторые проблемы решить можно и своими силами. Что делать, если холодные радиаторы Система отопления частного дома – это оптимальное решение для того, чтобы обеспечить комфортные условия для проживания круглый год, поэтому процесс… Читать далее: Ремонт отопления в частном доме
•
  Как отремонтировать отопление
  Какой бы современным и совершенным с технической точки зрения ни было устройство, всегда существует вероятность мелкой поломки или временного выхода из строя. Причиной может случить заводской брак, некорректная установка или же правильная эксплуатация. К сожалению, не лишены таких недостатков и отопительные системы, и чем из большего количества элементов они состоят, тем вероятность поломки выше —… Читать далее: Как отремонтировать отопление
•
  Диагностика отопления
  Многие дефекты установки и наладки отопительных систем не заметны до тех пор, пока не произойдет полоска какого-либо элемента — она же может произойти и из-за заводского брака. Диагностика отопления позволяет на самых ранних стадиях эксплуатации системы отопления выявить любые ее дефекты и незамедлительно принять соответствующие меры. Даже если в процессе диагностики отопления не будет выявлено… Читать далее: Диагностика отопления
•
  Ремонт труб водоснабжения
  Ремонт труб водоснабжения: условием комфортного проживания в доме считается наличие систем водоснабжения, отопления и канализации. Известно, что из трёх факторов важнее первый: без обеспечения дома водой не может идти речь об отоплении(водяном) и сооружении канализации.  Вообще значение воды в жизни человека трудно переоценить: она нужна для приготовления пищи ,технических нужд , санитарно-гигиенических мероприятий. И если… Читать далее: Ремонт труб водоснабжения
•
  Ремонт труб отопления
  Только специалист способен точно установить проблему и устранить все неисправности. Например, основными проблемами могут быть: утечка теплоносителя, температура нагрева стала неравномерной, система утеряла герметичность, засоры и прочее. Неопытный человек не способен точно определить: требуется ремонт котельной или нет, а важно привести в рабочее состояние не только трубы, но и провести ревизию всех основных и вспомогательных… Читать далее: Ремонт труб отопления

Один из расширительных бачков открытого типа

Сегодня открытые системы делают все реже, а все потому, что в ней постоянно присутствует большое количество кислорода, который является активным окислителем и ускоряет процессы коррозии. При использовании этого типа в разы быстрее выходят из строя теплообменники, разрушаются трубы, насосы и другие элементы. К тому же приходится из-за испарения постоянно контролировать уровень теплоносителя и периодически его подливать. Еще один недостаток – не рекомендуют в открытых системах использовать антифризы – из-за того, что они испаряются, то есть вредят окружающей среде, а также изменяют свой состав (увеличивается концентрация). Потому все более популярными становятся закрытые системы – они исключают поступление кислорода, и окисление элементов происходит в разы медленнее потому считается, что они лучше.

Бачок мембранного типа устанавливается в закрытых системах отопления

В закрытых системах устанавливают бачки мембранного типа. В них герметичная емкость разделена упругой мембраной на две части. Внизу находится теплоноситель, а верхняя часть заполнена газом – обычным воздухом или азотом. Когда давление в небольшое, бак или пуст, или содержит небольшое количество жидкости. С увеличением давления в него вытесняется все большее количество теплоносителя, который сжимает содержащийся в верхней части газ. Чтобы при превышении порогового значения не разорвало устройство, в верхней части бака устанавливают воздушный клапан, который срабатывает при определенном давлении, выпуская часть газа, выравнивает давление.

Преимущества и недостатки

Кроме того, что окисление в закрытой системе происходит медленнее, у них есть еще несколько плюсов:

• не испаряется теплоноситель, нет его контакта с внешней средой, что позволяет использовать не только воду, но и специальные составы, повышающие эффективность отопления и улучшающие ее характеристики;
• более высокое давление и скорость циркуляции теплоносителя, потому — бесшумное движение его по трубам.

При правильной организации отопления разница между температурой обратки и подачи невелика, что положительно влияет на длительность эксплуатации котла (исключение – конденсационные котлы. но там другой принцип работы).

Однотрубная схема открытого типа — расширительный бачок устанавливается в верхней точке

• для эффективной работы требуется активное движение теплоносителя, что достигается или установкой насоса или созданием естественной циркуляции с достаточными уклонами;
• при большом объеме системы требуется бак большого размера, место для которого отыскать непросто (его объем должен быть 10% от объема теплоносителя).

Контроль работоспособности закрытой системы

Основной показатель работоспособности – давление. Оно контролируется манометрами. Для индивидуальных систем отопления закрытого типа с принудительной циркуляцией рабочее давление составляет 1,5-2 Атм. Причем врезать манометры в ключевые точки желательно через трехходовые клапаны, которые дают возможность снять устройство для ремонта/замены, продуть или сбросить на ноль.

В этой системе мы видим расширительный бак (красный слева) и менометры

Если система большая и мощная, то точек контроля (манометров) много:

• с обоих сторон от котла;
• перед и после циркуляционного насоса;
• при использовании регуляторов отопления — до и после них;
• желательна установка до и после грязевиков и фильтров для контроля степени их засоренности.

По показаниям манометров в этих точках можно контролировать работоспособность всей системы.

Что делать, если в системе падает/возрастает давление

Если обнаружили снижение давления, первым делом нужно выключить насос. И делее действовать исходя и з показаний манометра:

• Если статическое давление тоже падает – где-то есть течь. Нужно осмотреть все элементы и устранить ее. Учтите, что причиной может быть даже очень маленькая дырка (меньше миллиметра), так что найти повреждение бывает сложно. При большой протяженности трубопровода можно локализовать участок утечки: поочередно отключать ветки. Как только падение прекратилось, участок определен – разгерметизация на том, который только что отключили.
• Если при отключенном насосе давление стабильно – вышел из строя насос, его нужно нести в ремонт или менять.

Рост давления наблюдается реже, но также бывает. Он вызван обычно повышением температуры в системе, а она поднимается из-за недостаточной циркуляции теплоносителя. А вот почему плохо циркулирует теплоноситель нужно разбираться.

• Сначала проверяем работоспособность насоса. Отключаем и смотрим. Если рост давления продолжается, дело не в насосе. Если стабилизировалось — виноват он.
• Прочищаем фильтры и грязевики.
• Если давление по-прежнему растет, может быть образовалась воздушная пробка – спускаем воздух в системе.
• Если и это не помогло, проверяем состояние запорных кранов – может случайно или намеренно кто-то его закрыл, перекрыв поток теплоносителя.
• Еще одна причина – из-за поломки или сбоя автоматики система под постоянной подпиткой.

По этому алгоритму вы сможете самостоятельно определить причину нештатного состояния системы отопления и устранить ее.

Ремонт отопления

Ремонт отопления должен производится своевременно, чтобы в зимний период времени не оставить дом без тепла. Это может быть засор труб или радиаторов, неисправность котла и прочие причины. Обязательно проводится ревизия всех узловых точек, а также проверяется исправность арматуры. Только своевременное техническое обслуживание гарантирует работоспособность системы отопления.

Компания «Дизайн-Престиж» производит ремонт отопления любой сложности. Мы готовы вам предложить спокойствие, так как у нас оперативно работает мобильная ремонтно-техническая служба. Нормальная работа отопительной системы обеспечит вам тепло круглый год.

Трубы

Как спустить воздух

Теперь немного о том, как спустить воздух в закрытой системе. Все зависит от типа разводки. Если разводка нижняя – на каждом радиаторе устанавливают краны «Маевского». Через них и спускают воздух в каждой батарее. Для этого с помощью специального ключа или отвертки поворачивают находящийся в центре замок. Если воздух есть, слышно шипение и воде если и идет, то не ровным потоком, а как газированная. Когда воздух выпущен, струйка течет ровно. Так обходят все радиаторы по кругу несколько раз. Так как при нижней разводке верхушки радиаторов – практически самые верхние точки всей системы, то весь воздух скапливается в них.

Для стравливания воздуха из системы устанавливают на радиаторы кран «Маевского»

Если в системе сеть обходной контур (например над дверью), верхние точки находятся выше уровня батарей и котла. Тогда в контуре ставят спускной клапан, через который и происходит автоматическое удаление воздуха.

При верхней разводке аналогичные спускные клапана ставят в верхних точках подачи. Они также работают в автоматическом режиме, не допуская закупорки потока. Во многих современных котлах такие же клапана стоят во встроенных группах безопасности. Если такого устройства нет, ставят насосы с деаэраторами. Даже если в котле будет стоять клапан, при проектировании системы, лучше предусмотреть их установку в самых высоких точках: затраты небольшие, а эксплуатация становится легче.

Спускной клапан — автоматически отводит воздух

Ремонт котельной – процесс, требующий квалифицированного вмешательства, так как данное оборудование относится к классу взрывоопасного. Работники компании «Дизайн Престиж» готовы оказать профессиональную помощь в проведении комплексных ремонтных работ. Изначально устанавливается причина поломки или неисправности. Обязательно проводится проверка помещения на загазованность помещения с помощью поверенных газоанализаторов.

Системы отопления, водоснабжения, канализации, электромонтаж. На нашем сайте https://resant.ru/ найдете все виды наших услуг, по монтажу, ремонту, обслуживанию систем

Стоимость всех работ по ремонту котельной определяется индивидуально. Неисправные узлы подлежат замене. Проводится проверка систем автоматизации на качество и надежность. Наша команда готова провести анализ для того, чтобы выдать рекомендации по повышению эффективности работы котельного оборудования.

Ремонт котельной

ООО ДИЗАЙН ПРЕСТИЖ 8 495 744 67 74

Звоните круглосуточно

Как создать давление в закрытой системе отопления

Для быстрого движения теплоносителя по трубам требуется создание определенного давления. Его величина определяется типом системы – для естественной циркуляции давление должно быть только немного выше атмосферного, и этого будет достаточно, а для принудительной циркуляции требуется как можно большая его величина, но не превышающая 2 Бар.

Самотечная система однотрубная с вертикальной разводкой на два крыла (контура). Для нормальной работы нужен уклон

Для создания необходимого перепада давления в схемах с естественной циркуляцией (ЕЦ) необходимо соблюдать уклон – 1 см на 1 метр длины трубопровода. На подающей магистрали уклон идет от котла вниз. На обратке — наоборот, к котлу трубы понижаются с той же разницей высот. При использовании труб недостаточного диаметра такой величины может не хватить, тогда можно уклон увеличить до 5% (5см на метр трубы). Вообще, для нормальной гравитационной системы необходим тщательный подбор диаметров труб и уклона – только тогда она будет нормально работать.

Двухтрубная горизонтальная система с принудительной циркуляцией

Схема с ЕЦ требует обязательной установки группы безопасности, в которую входит манометр и подрывной клапан, настроенный на рабочее давление. При возрастании давления клапан сработает, предотвращая разрыв самого «слабого» из элементов. Такая ситуация может случиться при использовании котла без автоматического управления, в частности твердотопливного, который то сильно разогревается, то практически затухает. Выручает эта группа и при сбоях автоматики.

Виды схем закрытых систем отопления

Основным плюсом схем с естественной циркуляцией является их независимость от наличия электроэнергии, но они имеют ограничение: длина контура должна быть не более 30 метров, иначе система будет неработоспособной. Есть еще один нюанс – при естественной циркуляции даже в закрытой системе нужно в верхней точке поставить спускной клапан, при помощи которого можно будет удалять воздух, который попал, например, при добавлении теплоносителя.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

В схеме с принудительной циркуляцией давление создается циркуляционным насосом. В некоторых котлах он встроенный, в некоторых нет. Некоторые контуры большой длины требуют установки двух насосов. Тогда необязательно соблюдение уклонов, самое главное – не сделать участки уклоном в другую сторону, что негативно скажется на работоспособности отопления и может даже потребоваться переделка.

С одной стороны использование циркуляционных насосов – недостаток, так как работоспособность его зависит от наличия электроэнергии, а с другой — большой плюс:

• позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
• повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
• меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Уменьшенные объемы труб и радиаторов означают уменьшение объема системы, что снова-таки позволяет снизить инерцию нагрева теплоносителя – он греется быстрее, а отопление получается более эффективным. Меньший объем теплоносителя – меньший объем расширительного бака, и нет необходимости искать место для его установки. Современные котлы имеют встроенные мембранные баки (например, настенные газовые котлы ), а эффективность отопления с их использованием очень велика из-за того, что установлен мощный насос (он тоже встроенный).

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Выбирая насос, помните, что существует прямая зависимость между его мощностью и эффективностью отопления. Потому выбирайте малошумный, мощный и надежный.

Стоит отметить, что из открытой системы сделать закрытую легко – нужно только поменять расширительный бак – поставить мембранного типа и система будет уже работоспособна. Для большей ее эффективности нужно будет врезать насос. Причем современные насосы можно ставить и в подачу и в обратку. Раньше ставили на обратку потому что температуры теплоносителя там ниже. Но в современных насосах используются термостойкие материалы, для них не столь критичны температуры отопительных систем. Просто при покупке обратите внимание на диапазон рабочих температур, ну или поставьте его в обратку – только так, чтобы он «давил» в котел. Мощность насоса при этом может быть небольшой, так как в открытых системах используют большие диаметры труб, чем в закрытых, и гидравлическое сопротивление системы невелико.

Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко. Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение.

Контроль нормального давления в системе отопления частного дома и способы его нормализации

Работа системы отопления характеризуется несколькими показателями. Основным из них является текущий температурный режим, который зависит от параметров оборудования и схемы трубопроводов. Но в процессе нагрева и циркуляции воды неизбежно возникает внутреннее давление. От соблюдения нормального значения этого показателя зависят эксплуатационные свойства и целостность всей системы.

Что такое рабочее давление в системе отопления

Давление в системе отопления возникает в результате воздействия нескольких факторов. Оно характеризует воздействие на внутренние стенки элементов (котла, труб, радиаторов) теплоносителя. До момента заполнения водой, давление в трубах будет равно атмосферному – 1 бар. Но как только начинается процесс заливки воды, начинается изменение этого показателя.

Даже при холодном теплоносителе на трубопровод будет оказано давление воды. Это происходит из-за различного расположения элементов системы – при увеличении высоты на 1 метр добавляется 0,1 бар. Такой тип воздействия называется статическим. Он свойственен для открытых систем отопления с естественной циркуляцией. Их конструкция позволяет практически мгновенно стабилизировать возможные отклонения показателя.

В закрытой системе отопления ситуация несколько иная. Так как теплоноситель во время нагрева расширяется, то в трубах образуется избыточное давление. В зависимости от конструкции магистрали оно может изменяться на различных участках. Если во время проектирования не предусмотреть монтаж стабилизирующих приборов и устройств индикации, то в результате может произойти поломка.

Наряду с этим существуют другие причины перепада. Превышение нормального показателя может быть связано со следующими факторами:

 Естественное расширение объема теплоносителя из-за нагрева.

Неправильно подобранные диаметры труб. Выходной патрубок котла должен иметь самый большой размер. Если же это правило не соблюдается, то по мере уменьшения диаметра возрастает давление.

Увеличенная мощность циркуляционного насоса либо сбои в его работе. Результатом последних может быть гидроудар .

Открытый кран подпитки системы от водоснабжения. Это происходит, если давление в трубах водоснабжения превышает показатель в отоплении. Причиной спада номинального показателя давления может быть только протечка. В некоторых случаях это микротрещина на трубе или чаще всего – на теплообменнике котла.

Входной и выходной трубе отопительного прибора.

Самой высокой и низкой точках системы.

В местах разветвления магистрали – тройники, трехходовые (двухходовые) клапаны, коллекторах.

Однако они смогут показать критические изменения, но никак не повлияют на сложившуюся ситуацию. Поэтому дополнительно монтируют приборы стабилизации.

Способы нормализации

По умолчанию каждая закрытая система отопления с принудительной циркуляцией должна быть укомплектована расширительным баком. Это стальная герметичная конструкция, разделенная на 2 камеры (подробнее о выборе бака читайте тут ).

 Манометр указывает текущее давление.

Воздухоотводчик предназначен для профилактики возникновения воздушных пробок.

Предохранительный клапан срабатывает при достижении максимального значения давления. С помощью пружинного механизма поднимается шток и избыток воды удаляется из магистрали. Это происходит до момента стабилизации давления.

Предохранительный клапан может устанавливаться отдельно на «проблемных» участках отопления. Важно предусмотреть механизм вывода избыточного объема теплоносителя в систему канализации или в накопительную емкость.

Все вышерассмотренные варианты стабилизации давления применяются для отопления частного дома. Помимо них существуют дорогие автоматические системы, которые могут полностью контролировать все параметры системы – температура, давление, своевременное добавление воды и т.д. Но их покупка не всегда целесообразна из-за высокой стоимости.

Давление не меньше 1,8 бар при полном нагреве а на холодную 1,5 бар для вас это норма иначе будет плохая циркуляция. в вашем случае давление в расширительном баке должно быть не менее 1,5 бар для коменпенсации расширения теплоносителя (вода)

•
  Что входит в сервисное обслуживание газового котла
  Газовое оборудование несет определенную опасность при нарушении работы. Именно поэтому должны осуществляться плановые проверки котельных. Техобслуживание проводят специальные сертифицированные организации. При этом проверка включает визуальную оценку деталей и при необходимости их ремонт. Цели обслуживания газовых котельных сервисной фирмой Каждый хочет, чтобы газовая котельная прослужила долгие годы. Но ее работоспособность зависит от множества факторов. Плохая работа… Читать далее: Что входит в сервисное обслуживание газового котла
•
  Соединение труб отопления
  Мы уже знаем о том, как выбрать лучший биметаллический радиатор, а сегодня поговорим о подсоединении радиаторов отопления к трубам. В системе отопления для соединения элементов  достаточно часто применяется резьба. Всё оборудование устанавливается на контур посредством резьбы. Это и экспанзомат (металлический бак с резиновой мембраной внутри), и насос, и батареи, и те же счётчики. Металлические магистрали также могут быть соединены… Читать далее: Соединение труб отопления
•
  Обслуживание котельных
  Обслуживание котельных: Компания «ООО ДИЗАЙН ПРЕСТИЖ» предлагает комплексное обслуживание котельных в Москве: Своевременное профессиональное техническое обслуживание – это гарантия безопасности, экономии средств на капитальных ремонтах и оперативное обновление котельной в соответствии с последними техническими разработками. Заказать сервис и узнать ориентировочные расценки вы можете по телефону +7 (495) 744-67-74. Ремонтные работы Наши мастера профессионально восстановят котельную после… Читать далее: Обслуживание котельных
•
  Ремонт системы отопления
  Компания ООО «ДИЗАЙН ПРЕСТИЖ» (г. Москва) — профессиональная инжиниринговая компания. Мы выполним ремонт системы отопления, а так же реализуем инженерные системы здания или помещения на вашем объекте «под ключ». Звоните: 8 (495) 744-67-74 круглосуточно Ремонт системы отопления Отопление – самая затратная статья расходов при проживании в частном доме. Монтаж, обслуживание, эксплуатация систем обходятся очень дорого. Срок… Читать далее: Ремонт системы отопления
•
  Профессиональная реконструкция системы отопления
  Услуга реконструкции отопительной системы часто заказывается в период проведения капитального ремонта. При этом устаревшие сети заменяются на новые, которые в большей степени отвечают требованиям по внешнему виду, а также по техническим параметрам.Осуществлять реконструкцию должны только профессионалы. Самостоятельное выполнение работ может привести к серьезным просчетам, из-за которых в будущем возможны аварии и полный выход оборудования из… Читать далее: Профессиональная реконструкция системы отопления
•
  Услуги по ремонту отопления
  Услуги по ремонту отопления, нужны для полноценной эксплуатации самого отопления дома, в том числе и загородного. Согласно графика производства работ проводить: Выбор отопительной системы – занятие сложное, не стоит браться за него без навыков в сфере установки  и обслуживания котлов. На рынке нет идеального варианта нагревательного прибора, каждая модель имеет свои минусы и преимущества. Услуги по… Читать далее: Услуги по ремонту отопления
