Что входит в состав коллекторной системы

Автономное отопление

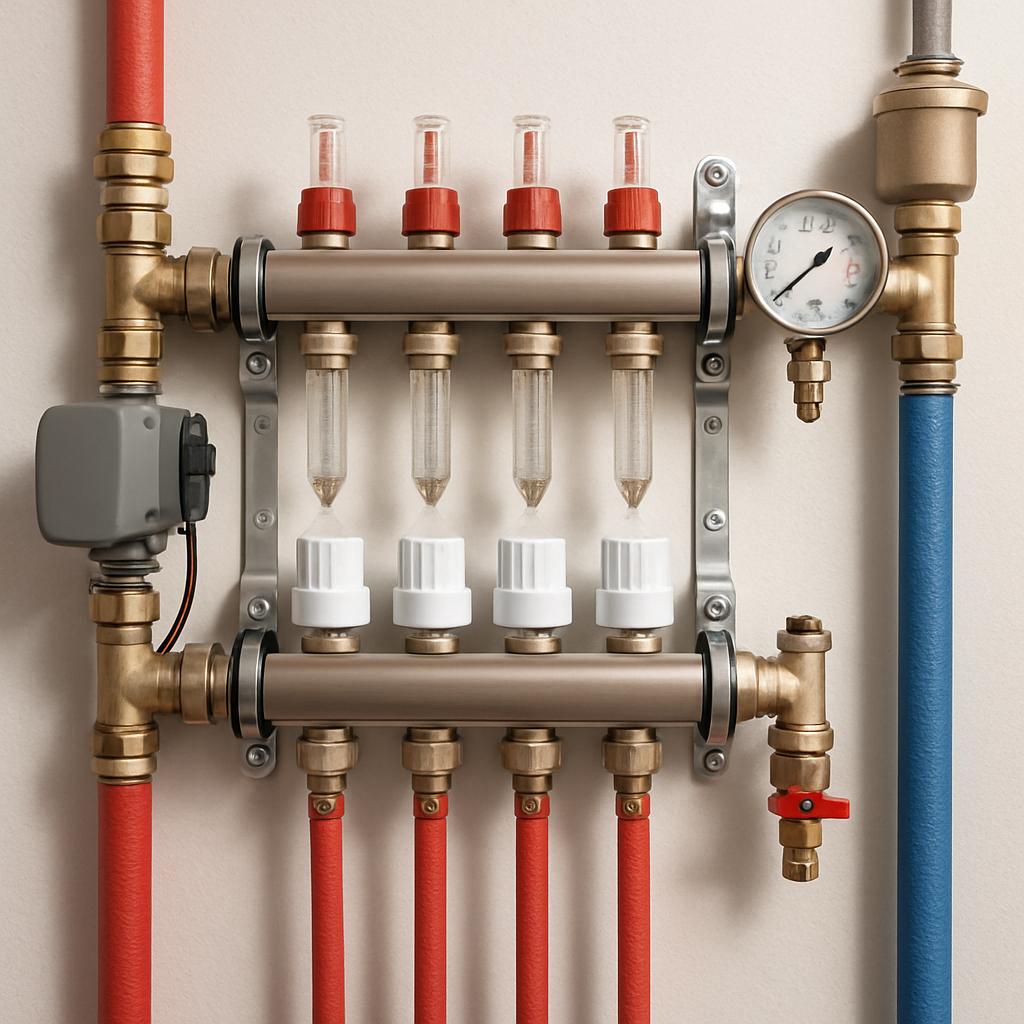

Коллектор является наиболее ответственным и сложным прибором отопительной системы, типовое устройство для подключения контуров теплых полов состоит из следующих основных узлов:

Системы отопления частных домов
8 (495) 744-67-74

  1. Соединение трубами дома и бани — это важный аспект, который требует внимательного подхода и специальных знаний. Правильное проектирование и установка…

  2. Отопление «Ленинградка» — это одна из наиболее популярных и эффективных систем обогрева жилых помещений. Она состоит из котла, циркуляционного насоса,…

  3. Услуга «отопление под ключ» представляет собой комплексное решение, направленное на создание комфортной и эффективной системы отопления в жилых и коммерческих…

  4. Водоснабжение из колодца является одним из наиболее распространенных способов обеспечения дома или приусадебного участка водой. Этот метод имеет свои преимущества…

  5. В Одинцовском районе Московской области активно ведется строительство и монтаж систем отопления. В последние годы наблюдается рост спроса на индивидуальные…

  6. Соединение труб отопления является важным этапом при установке системы отопления в жилом или промышленном помещении. Этот процесс требует соблюдения определенных…

  7. Ремонт системы отопления в многоквартирном доме требует тщательного подхода и соблюдения всех технических норм. Прежде всего, необходимо провести диагностику и…

  8. Ремонт системы отопления — это важный и ответственный процесс, который требует профессионального подхода и внимания к деталям. Вне зависимости от…

  9. Водяной теплый пол представляет собой эффективную систему отопления, которая обеспечивает комфортный микроклимат в помещении. Однако, как и любая сложная инженерная…

  10. Ремонт частного отопления: основные этапы и особенности Ремонт частного отопления требует профессионального подхода и знаний в области теплотехники. Этот процесс…

  11. Замена насоса отопления является важным и необходимым мероприятием для поддержания комфортной температуры в доме и продления срока службы всей системы…

  12. Дровяное отопление дома — это традиционный и экологически чистый способ обогрева помещения. В условиях растущей популярности экологически чистых и возобновляемых…

  13. Услуги по отоплению и водоснабжению: комфорт и безопасность вашего дома Современные услуги по отоплению и водоснабжению становятся все более востребованными…

  14. Система водоснабжения на даче частного дома представляет собой комплекс инженерных сооружений и технологий, направленных на обеспечение бесперебойного и эффективного водоснабжения…

  • Подающая гребенка – представляет собой горизонтальную трубу с отводами для подключения контуров отопления, в зависимости от конструкции располагается выше или ниже обратного коллектора.
  • Обратная гребенка – изделие является зеркальным отображением предыдущей детали, имеет аналогичные размеры основного канала и количество входных штуцеров.
  • Расходомеры – элементы устанавливаются в отводы подающего коллектора, имеют прозрачный корпус, на стенки которого нанесены деления с цифровым обозначением. Помещенный внутри корпуса стержень с индикаторной головкой указывает на объем теплоносителя, проходящего по контуру.
  • Запорные клапаны – обычно элементы размещают в обратной гребенке и закрывают колпаками плавной регулировки.
  • Воздухоотводы – монтируют на подающей и выходной гребенках, при помощи устройств стравливают воздух из коллекторных планок в автоматическом или ручном режиме.
  • Терморегулятор – прибор с выносным датчиком, закрепленным на гибкой трубке, его размещают на входе в коллектор, где он обеспечивает возможность регулировать температуру теплоносителя, которая в контуре теплого пола не должна превышать 55 С.
  • Циркуляционный электронасос – входит в комплектацию некоторых моделей, прибор обеспечивает движение теплоносителя по трубопроводу коллекторной системы с определенным давлением. Агрегат устанавливается дополнительно с электронасосом, обеспечивающим циркуляцию по контуру отопления всего дома.
  • Температурные цифровые датчики – устанавливаются в отдельные модификации, измерительные приборы в подающей и обратной линии позволяют контролировать температуру. Это помогает оптимально настроить петлю для обеспечения наилучшей теплоотдачи и эффективности, которая наблюдается при разнице в 10 С.
  • Термодатчик – некоторые коллекторные схемы имеют в своем составе термостатический датчик, который при превышении температуры теплоносители более 55 С. размыкает цепь питания компрессионного электронасоса.
  • Байпас – иногда в коллекторную систему устанавливают перемычку, соединяющую подающую и отводную гребенки, элемент предназначен для подмешивания охлажденного теплоносителя к поступающей на вход коллектора горячей воде.
