Винтовые сваи большого диаметра

Современное строительство требует решений, которые сочетают скорость возведения, экономичность и долговечность. Винтовые сваи большого диаметра сегодня выходят за рамки локальной альтернативы — они становятся системным инструментом для надёжного обустройства фундаментов в самых разных геоусловиях.

Эти опоры обеспечивают повышенную несущую способность при минимальном вмешательстве в грунт: крупный диаметр позволяет равномерно распределять нагрузки, снижать глубину заложения и сокращать объём земляных работ. В результате уменьшаются сроки строительства, повышается стабильность сооружений и снижаются сопутствующие затраты на подготовку площадки и последующий контроль деформаций.

Новый виток популярности винтовых свай большого диаметра связан с технологическими достижениями — совершенствованием профильной геометрии лопастей, коррозионно-стойких покрытий, установочных гидравлических установок и методик расчёта в соответствии с современными стандартами. Это делает их надёжной альтернативой традиционным фундаментам в сложных гидрогеологических и сейсмически активных зонах.

Дальнейшее содержание статьи раскроет принципы проектирования и монтажа, основные области применения, практические примеры и рекомендации по выбору конструкций и поставщиков — чтобы читатель получил чёткое представление о возможностях и ограничениях этой перспективной технологии.

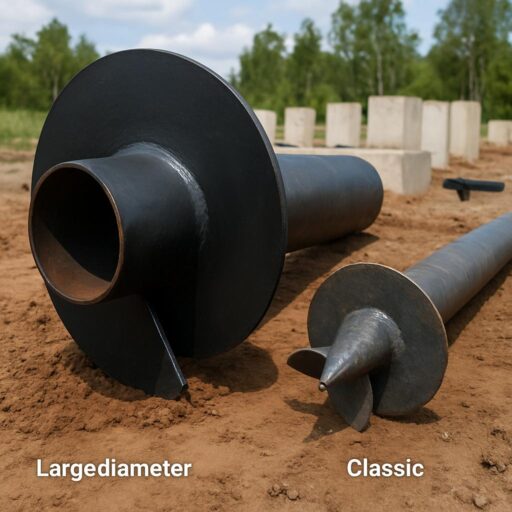

Что такое винтовые сваи большого диаметра и в чём их отличие от классических свай

Винтовые сваи большого диаметра — это не просто увеличенная версия привычной винтовой сваи. По сути это конструкция из стального ствола и одной или нескольких обширных лопастей-геликс, рассчитанная на работу с высокой сосредоточенной нагрузкой и на уменьшение осадок за счёт большой опорной площади. Их проектируют и изготавливают с учётом тяжёлых нагрузок, высокой устойчивости к смещению и продолжительной эксплуатации в агрессивных грунтах.

Ключевое отличие от классических свай заключается в механике восприятия нагрузки. У обычной буронабивной сваи основная часть усилия воспринимается за счёт концевого упора и трения по поверхности бетона; у большой винтовой сваи роль упора заметно усиливается за счёт большой площади геликса. Это даёт более предсказуемую жёсткость фундамента и меньшую осадку при одинаковой нагрузке, особенно в слабых или пологих грунтах.

Монтаж также другой по сути. Винтовые сваи вкручивают в грунт вращающим моментом, поэтому при установке отсутствуют ударные нагрузки и значительные вибрации. Проще говоря, земля не «портится», нет необходимости вывозить тонны грунта и заливать котлован. Для больших диаметров применяют мощные гидравлические или мобильные буровые установки с высоким крутящим моментом; установка занимает меньше времени по сравнению с устройством буронабивной сваи на тех же несущих параметрах.

Это не значит, что винтовые сваи подходят всегда и везде. Они особенно эффективны при работе с торфом, мягкими суглинками, пылеватыми грунтами, где классическая свая потребовала бы глубокой заливки или крупных объёмов бетона. В то же время для участков с сильно скалистым слоем или где необходима монолитная жесткость фундамента под особые требования — бетонная свая может оставаться предпочтительнее. Решение всегда должно опираться на геотехническую экспертизу и проектный расчёт.

• Большая опорная площадь геликса — снижение осадки и повышение несущей способности.
• Установка без вибрации и значительной выемки грунта — минимальное вмешательство в площадку.
• Требование к оборудованию — высокие крутящие моменты и более массивные установки.
• Материалы и коррозионная защита — важнее, чем у малых свай, из‑за длительных нагрузок.
• Проектирование ориентировано на сочетание концевого упора и трения по стволу.

История развития технологий и действующие стандарты для винтовых свай большого диаметра

История винтовых свай начинается не с современных гидравлических установок, а с простой и остроумной идеи из XIX века. Изобретатель Александр Митчелл предложил винтовую опору для маяков и берегоукреплений — конструкция хорошо прижилась в болотистой и морской среде, где традиционные фундаменты были технично и экономически неприменимы. Это был не спорт инженерной мысли, а практический ответ на задачу: как надежно передать нагрузку в текучих грунтах.

В XX веке идея получила второе дыхание вместе с массовым производством стали и развитием механизированного монтажа. Появились переносные установки и серийные элементы, что позволило широко применять винтовые опоры в гражданском строительстве и мелкой инфраструктуре. Параллельно шло накопление эмпирики: инженеры фиксировали зависимость несущей способности от момента вкручивания, экспериментировали с формой лопастей и методами антикоррозийной защиты.

Появление больших диаметров — результат последовательного решения трёх задач: обеспечить высокую несущую способность, минимизировать осадки и упростить монтаж в стеснённых условиях. Технически это стало возможным благодаря улучшенным сварочным технологиям, более прочным маркам стали и тестированию в натуре. Важную роль сыграли численные методы: методы конечных элементов и контур‑модели грунта позволили прогнозировать поведение сложных конструкций, а не полагаться только на опыт мастеров.

• От практики к регламентации: первые правила монтажа и расчёта формировались у производителей, затем были интегрированы в национальные и региональные своды правил.
• Независимые испытания: современные проекты требуют статических нагрузочных испытаний и контроля момента вкручивания для подтверждения несущей способности.
• Коррозионная гарантия: нормы теперь учитывают агрессивность грунтов и задают требования к покрытию и защитным характеристикам металла.

В нормативной плоскости мы видим два устойчивых тренда. Первый — интеграция винтовых систем в общие геотехнические нормативы, таких как Еврокод 7 и соответствующие стандарты на стальные конструкции, где проверка несущей способности и долговечности рассматривается в рамках комплексного проекта. Второй — региональная специфика: признанные документы по винтовым сваям в Северной Америке и Европе содержат отдельные рекомендации и критерии приемки, а стандарты на материалы и покрытия опираются на международные методики испытаний и на практику ASTM/ISO. В проекте это означает: расчёт несущей способности должен сопровождаться нагрузочными испытаниями, учётом коррозионных потерь и документированной трассировкой качества изготовления.

Сегодня практикующие инженеры опираются на сочетание эмпирики и формализованных правил: расчёт по геотехническим нормам, подтверждение статическими испытаниями и учет коррозионных сценариев на весь срок службы. А впереди — гармонизация подходов между регионами, внедрение онлайн‑мониторинга при испытаниях и дальнейшее развитие типовых решений для быстрой и надёжной работы в самых непростых грунтах.

Преимущества винтовых свай большого диаметра для сложных грунтов и суровых климатических условий

В сложных грунтах и в суровом климате большие винтовые сваи проявляют себя как прагматичное решение, которое не любит сюрпризов. Они позволяют получить пригодный к нагрузке фундамент сразу после установки, без ожидания затвердевания и температурных пауз. Для строителей это значит: нет простоев из‑за морозов или дождей, можно заходить на объект в более широком окне работы и завершать монтажные циклы быстрее, чем при использовании традиционных буронабивных конструкций.

Еще одна важная сторона — адаптивность к сезонным подвижкам грунта и многолетней мерзлоте. При правильной проектировке и выборе ствола с соответствующим шагом геликса такие сваи воспринимают циклические нагрузки и изменения уровня грунтовых вод с меньшей вероятностью накопления остаточных деформаций. По сути, они действуют как «упругие корни»: часть нагрузки передается в плотные слои через геликсы, а часть — равномерно распределяется по стволу, что уменьшает риск локальной потери опоры в подвижных прослойках.

Эксплуатационные преимущества проявляются и в обслуживании. В районах с коррозионным риском проще обеспечить долговечность за счёт многослойных покрытий, локальной катодной защиты и использования высокопрочной стали с предсказуемой скоростью коррозии. Благодаря этому проектный срок службы легче увязать с реальными планами эксплуатации, а ремонт при необходимости оказывается быстрым и точечным, не требующим полномасштабной реконструкции фундамента.

• Моментный выход на рабочую нагрузку — фундамент готов к монтажу надстройки сразу после вкручивания.
• Компактность площадки — меньшие требования к подъездным путям и менее громоздкая техника.
• Устойчивость к циклическим подвижкам — снижение вероятности накопления осадок со временем.
• Возможность демонтажа и повторного использования — экономия на реконструкциях и временных сооружениях.

На практике проектировщики чаще всего оценивают выигрыш по трём ключевым критериям: скорость приведения фундамента в работу, предсказуемость деформаций и общая стоимость владения. Эти показатели особенно важны при строительстве в отдалённых регионах, где логистика поднимает цену каждого дня работ. Простейший пример: для временных сборных модулей и мобильных станций винтовые сваи позволяют менять конфигурацию площадки без массивных земляных работ и утилизации грунта.

Наконец, практический совет для тех, кто выбирает такие сваи: не экономьте на полевых испытаниях и мониторинге приёмки. Контроль момента вкручивания и статические тесты на контрольных опорах дают реальную картину несущей способности в конкретных условиях и позволяют корректировать проект на ранних этапах. Это инвестиция, которая исключает дорогостоящие исправления позже.

Повышенная долговечность и устойчивость к коррозии: материалы и покрытия

Материал и защита — это не декоративная деталь, а часть инженерной логики фундамента. Выбор стали определяет начальную прочность, а система защиты задаёт темп её потери со временем. Простая стальная труба в агрессивном грунте проживёт куда меньше, чем та же труба с правильно подобранной комбинацией покрытий и дополнительных мер. На практике решение строится из цепочки: марка стали, способ обработки швов после сварки, тип покрытия и система контроля в процессе монтажа.

Есть несколько основных подходов к защите, и у каждого свои преимущества. Горячее цинкование даёт плотный антикоррозионный слой, который хорошо сопротивляется механическим повреждениям во время вкручивания, но в некоторых случаях его комбинируют с последующими полимерными слоями. Полимерные покрытия — эпоксидные или полиэтиленовые — обеспечивают барьер против агрессивных солей и кислот, их толщина может быть большой, но они чувствительны к дефектам при нанесении. Для особо сложных условий используют нержавеющие или дуплексные марки стали, там риск коррозии минимален, но цена выше и требуется особая технология сварки.

Ниже — практическая сводка по способам защиты, чтобы вы могли быстро сравнить и выбрать вариант под конкретную задачу:

Технические нюансы, которые часто упускают при планировании и потом платят за них в эксплуатации:

• Защитить сварные швы. После стыковки труб шов нужно обработать отдельно, обычное покрытие может не лечь равномерно.
• Контроль качества в полевых условиях. Проверка толщины покрытия, тест «holiday» на целостность, адгезия — это не формальность, а гарантия реальной жизни покрытия.
• Прогноз коррозии по реальным данным площадки. Расчёт срока службы должен опираться на измерения кислотности, содержания солей и агрессивных ионов в грунте, а не на усреднённые таблицы.
• Комбинация мер часто дешевле, чем одна «суперпроцедура». Например, горячее цинкование плюс тонкий полимерный барьер даёт синергетический эффект.

Наконец, не забывайте про план обслуживания. Небольшая точечная ревизия раз в несколько лет и локальный ремонт покрытия увеличат ресурс конструкции сильнее, чем попытка сэкономить на защите с самого начала. Включите реальные расходы на антикоррозионную защиту в смету, и фундамент будет служить предсказуемо, а не по счастливой случайности.

Технология монтажа: оборудование, методы и этапы установки винтовых свай большого диаметра

Монтаж больших винтовых свай — это не просто вкручивание трубы в землю. Здесь важно согласовать поток техники, порядок операций и контроль качества на каждом этапе, чтобы затем не возвращаться к исправлениям. Расскажу по шагам, как обычно выстраивают рабочий цикл на площадке и что особенно важно учитывать при больших диаметрах.

• Подготовка участка и разбивка. После геодезической привязки отмечают положения каждой сваи, проставляют допустимые поля для подъезда техники и зоны складирования секций. Чёткая разбивка сокращает торчание техники и риск повреждений покрытия.
• Сборка и проверка секций на земле. Перед подъёмом на место сварные стыки и посадочные фланцы проверяют на отсутствие деформаций, толщину защитного слоя и соответствие маркировке.
• При необходимости — предбурение. В скальных или сильно слоистых участках делают пилотное сверление; это снижает нагрузки на редукторы и исключает перекосы при вкручивании.
• Вкручивание с контролем момента и вертикальности. Сопровождают процесс записанными параметрами: момент, обороты, глубина. Эта запись — основа для приёмочных расчётов и подтверждения несущей способности.
• Обрезка, приварка оголовка и монтаж ростверка. После вкручивания по уровню укорачивают сваи, устанавливают оголовки и связывают опоры между собой.
• Приёмочные испытания и финальная защита. На контрольных сваях проводят статическую или динамическую нагрузку, фиксируют деформации. Затем восстанавливают покрытия, если были повреждения при монтажных работах.

Техника, которую обычно задействуют, выглядит как набор модулей, каждый из которых выполняет свою работу. Базовая конфигурация включает силовой агрегат с гидравлическим приводом, моментный ключ с датчиками, мобильную платформу для подачи секций и поддоны с элементами оголовков и защитных кожухов. Часто применяют стрелковое исполнение, когда привод смонтирован на кране; это даёт хороший радиус работы и простоту манипуляций с тяжёлыми секциями.

Контроль качества — отдельная история, которой многие уделяют меньше внимания, чем нужно. Ключевые пункты контроля: калибровка датчиков момента, проверка вертикальности каждой сваи, документирование величины момента при каждом вкручивании и сравнение записей с проектными требованиями. Если параметры не сходятся, имеют смысл локальные испытания по статике с постепенной нагрузкой. Эти тесты дают окончательное подтверждение расчётной несущей способности без догадок.

Безопасность и логистика часто решают исход проекта на местах. Продумывают укладку секций так, чтобы маневрировать тяжёлой техникой было удобно, предусматривают защиту покрытий от механических повреждений при подъёме. Особое внимание уделяют температурным условиям: в холодное время используют прогрев рабочих зон и специальные смазки для редукторов. Небольшая подготовка на этапе логистики сбережёт деньги и время при монтаже.

Логистика, подготовка площадки и организация рабочих циклов

Подготовка площадки под крупноразмерные винтовые сваи начинается задолго до прихода техники. Сначала согласуют подъездные маршруты и места разгрузки: тяжелые секции нельзя оставлять на узких просёлочных дорогах. Закладывают твердую площадку для кранов и буровых модулей, учитывая осадки и возможность размытия. Простая щебёночная площадка под опорную платформу экономит время и предотвращает частые перестановки техники в ходе работ.

Важно распределить хранение материалов так, чтобы собрать очередную сваю без лишних манипуляций. Секции, оголовки, защитные кожухи и вспомогательные детали размещают в зоне «по потоку»: от ближайшего склада к точке сборки и далее к месту вкручивания. Упаковка и маркировка секций по номерам и длинам экономят часы на площадке и сводят к минимуму риск установки неправильного элемента.

Организация рабочих циклов строится вокруг ритма: подача — сборка — установка — приёмка. Для крупных диаметров удобнее работать по станциям, когда одна бригада собрала несколько секций, другая проводит пилотное сверление, третья запускает вкручивание и одновременно четвёртая выполняет финишную обрезку и монтаж оголовка. Такая параллельность снижает простои и позволяет контролировать качество на каждом этапе.

Надёжное энергоснабжение и обслуживание гидравлики часто недооценивают. Планируют резервные топливные ёмкости, комплект фильтров и набор смазочных материалов. Редукторы и шланги обслуживают по регламенту в начале смены, а запасные ремкомплекты держат под рукой. Быстрая замена узла устраняет простои, которые в строительстве на выезде дорого обходятся.

• Обозначить зоны: разгрузка, склад, сборка, рабочая станция, испытательная опора, проходы для техники.
• Предусмотреть защиту грунта в зонах с повышенной влажностью — настилы, геотекстиль, местная отсыпка.
• Установить систему документирования: журнал работ, запись момента/оборотов, фотофиксация каждого этапа.
• Назначить ответственных за логистику, технику безопасности и приёмку качества на участке.

Контроль качества в рабочем цикле — не после установки, а во время сборки. Проверка маркировки, целостности покрытий, вертикальности при полностью собранной секции и тестовый проворот на небольшую глубину позволяют выявить несоответствия до того, как свая уйдёт глубоко. Для приёмки используют простые формы с ключевыми полями: время, оператор, момент, глубина, примечания.

Наконец, продумайте режимы работы в непогоду. Простая инструкция для бригад — когда ветра выше установленных значений работа с краном приостанавливается, при сильных осадках сводят к минимуму манипуляции с секциями — снижает риск травм и повреждений покрытий. Пара планов на неблагоприятную погоду и режим «быстрой консервации» площадки экономят силы и деньги при любом графике. Такой подход позволяет завершить проект без сюрпризов, в пределах сметы и сроков.

Проектирование и расчёт несущей способности винтовых свай большого диаметра

Проектирование несущей способности винтовых свай большого диаметра начинается не с готовых формул, а с тщательной геотехнической разведки. Буровые скважины, КПТ и лабораторные испытания дают профиль грунта, а от него уже зависят все последующие решения: число и диаметр геликсов, необходимая длина ствола, требования к защите от коррозии и к монтажной технике. Без качественных исходных данных любая «оптимизация» быстро превращается в дорогостоящую догадку.

Дальше идёт логика расчёта: определить вклад каждой геликсы в концевую несущую способность и сложить это с вкладом трения по стволу. На практике расчет проводят по предельным состояниям: прочность и работоспособность. Для первого проверяют, выдержит ли суммарная способность нагрузки с запасом; для второго — оценивают осадки и их допустимые значения для сооружения. Важно учитывать все режимы работы: статические вертикальные, циклические (ветровые, эксплуатационные), а также боковые нагрузки и возможное выдергивание.

Ниже — упрощённый иллюстративный расчёт для одной сваи, чтобы показать порядок величин и связь параметров. Числа условные; в реальном проекте все параметры берут из полевых измерений и региональных нормативов.

Эта табличка показывает главный принцип: вклад пластины и трения по стволу складываются. На практике добавляют поправки на эффекты группы, влияние прослойки слабого грунта под пластиной, изменение давления воды в порах, а также на уменьшение эффективной площади геликса при близком соседстве свай.

Несколько практических правил, которые экономят время и снижают риск ошибок:

• Привязывайтесь к реальным данным площадки. Не используйте усреднённые таблицы там, где доступны лабораторные результаты и CPT.
• Всегда закладывайте в расчёт коррозионный запас. Либо уменьшают сечение стали, либо корректируют несущую способность с учётом ожидаемой потери толщины за срок эксплуатации.
• Групповые сваи проверяйте на взаимодействие. Расстояние между центрами геликсов обычно проектируют не менее 3–4 D_h, но это не догма — при экономии места проводят численное моделирование и проверку осадок.
• Для боковой устойчивости используйте p‑y модели или конечные элементы; простые приближения часто дают неверную картину при значительной боковой нагрузке.
• Полевая верификация обязательна. Нагрузочные испытания и документированная история вкручивания дают тот уровень уверенности, который ни один расчёт не заменит.

Заключение: проектирование винтовых свай большого диаметра — это синтез геотехники, механики и практической технологии монтажа. Хороший проект становится не только набором цифр, но и планом действий: какие данные собрать, какие испытания провести, какие допуски применить, и как потом подтвердить расчёт на площадке. Если эти этапы соблюдены, фундамент перестаёт быть «рискованной» частью проекта и превращается в рабочий инструмент, который можно точно просчитать и контролировать.

Методики геотехнических испытаний и выбор типоразмеров под нагрузку

При проектировании свайных опор большого диаметра ключевой этап — это не набор формул, а проверенная последовательность полевых и лабораторных исследований. Сначала получают детальную картину слоя грунта: профиль, гранулометрический состав, плотность, удельное сцепление и уровень грунтовых вод. Для этого чаще всего применяют геофизику, CPT и лабораторные испытания образцов. Эти данные дают основу для предварительного подбора диаметра геликса и длины ствола; окончательное решение принимают после подтверждающих испытаний на месте.

На площадке используют несколько взаимодополняющих методик. Синергия CPT и лаборатории позволяет оценить несущую способность слоя под пластиной, статические испытания проверяют поведение сваи под нагрузкой, а динамические тесты и мониторинг момента вкручивания служат быстрой оперативной валидацией. Для крупных свай важно сочетать быстрые методы, которые дают оперативную картину, и полевые нагружения, которые дают итоговую гарантию работы конструкции.

• Предварительная стадия: CPT, углублённые пробные скважины, отбор образцов для испытаний на консистенцию и прочность.
• Полевые испытания: статические нагружения в режиме прогрессивного увеличения нагрузки, динамические методы и регистрация момента при вращательном внедрении.
• Инструментирование: датчики осадки, тензометрия на стволе, пьезометры вблизи опоры для контроля изменений давления воды в порах.

Ниже — сравнительная сводка распространённых методик. Она поможет быстро выбрать оптимальную комбинацию для проверки винтовых свай большого диаметра на вашем проекте.

При выборе типоразмеров соблюдайте правило: предварительный расчёт по данным CPT и лаборатории, затем минимум одна статическая компрессия и, при необходимости, испытание на выдергивание. Для проектов с несколькими типами грунтов разумно проводить испытания на крайних участках, где условия хуже; результаты перенастраивают проектную таблицу типоразмеров для всей площадки.

Особое внимание стоит уделить группе свай. Соседство больших геликсов меняет распределение напряжений под пластинами. Часто экономически выгоднее увеличить диаметр отдельной сваи, чем уменьшать шаг и рисковать взаимным влиянием. Для проверки взаимодействия применяют полевые нагрузки на сопряжённые опоры или моделирование в конечных элементах, опираясь на реальные данные CPT.

Практическая памятка для инженера на объекте: фиксируйте момент и глубину при каждом вращении, ведите фотопротокол состояния покрытия перед и после вклинки, испытывайте хотя бы одну сваю в группе до проектной нагрузки. Это не прихоть, а гарантия того, что выбранный типоразмер действительно сработает в ваших условиях.

Экономика применения: сроки строительства, стоимость и окупаемость винтовых свай большого диаметра

Экономика крупных винтовых свай складывается не из одной статьи затрат, а из набора взаимосвязанных эффектов. Главная их сила не в том, что сталь дешевле бетона, а в том, что технология сокращает число операций на площадке. Меньше земляных работ, меньше временных конструкций, нет ожидания набора прочности бетона. Все это сокращает непродуктивное время и ускоряет передачу объекта в эксплуатацию — а время в строительстве часто стоит дороже материала.

Ниже — типичная структура затрат на устройство фундамента с винтовыми сваями большого диаметра. Процентные доли условны, но полезны для понимания где концентрируется стоимость и где есть резерв для оптимизации.

Сроки дают прямой экономический эффект. Типичный цикл от начала установки первой сваи до готового ростверка уходит на порядок быстрее, чем у буронабивного варианта на тех же несущих параметрах. Простая арифметика: если монтаж экономит две недели, то сокращаются расходы на содержание строительной площадки, уменьшаются накладные расходы подрядчика и раньше начинается окупаемость вложений за счёт эксплуатации.

Пример расчёта окупаемости. Допустим, традиционный фундамент требует дополнительных работ и задержка по срокам оценивается в 14 дней при текущих ежедневных издержках площадки 80 000 рублей. Экономия в зарплатах и технике при использовании винтовых свай — 1 200 000 рублей. Разница в цене материалов и оборудования составила 600 000 рублей в пользу бетона. Итоговая экономия проекта на завершении фундамента: 600 000 рублей. Это иллюстрация: в реальном проекте следует подставлять собственные входные данные и учитывать налоги, гарантии и стоимость капитала.

Важно считать не только первоначальные затраты, но и жизненный цикл. Учитывайте прогноз коррозии, расходы на инспекции и возможные локальные ремонты. Иногда более высокая первоначальная цена на защиту оказывается выгоднее в перспективе, потому что снижает необходимость капитального вмешательства через 10–15 лет. Также учитывайте возможность демонтажа и повторного использования свайных элементов для временных сооружений. Это реальная статья экономии на вторых и третьих проектах.

Что рекомендую применять на практике: требуйте в коммерческих предложениях разбивку стоимости по статьям, включайте обязательные полевые испытания в контракт и пресеките попытки снизить качество покрытия ради экономии. Победитель тендера по цене может оказаться дороже в общем счёте, если его предложение экономит на испытаниях или гарантиях. Контракт с чёткими критериями приёмки и распределением рисков сокращает вероятность внезапных расходов на эксплуатацию.

Сравнение затрат и рисков с традиционными типами фундаментов

Сравнивая большие винтовые сваи с привычными фундаментами, важно смотреть не только на цену за метр квадратный, а на полный набор затрат и рисков, которые проявятся в реальной стройке и в эксплуатации. Часто решение, которое выглядит дешевле на бумаге, оборачивается дополнительными расходами из‑за задержек, переработок или дорогостоящих восстановительных работ. Я опираюсь на практический подход: считать жизненный цикл и сценарии ошибок, а не только начальную смету.

Ключевые статьи расходов и источники риска, которые следует обязательно включать в оценку:

• время приведения фундамента в эксплуатацию — чем дольше ждёте набор прочности, тем выше накладные расходы площадки;
• изменчивость условий грунта и связанные с ней дополнительные работы — непредвиденное усиление основания, подсыпки, дренаж;
• логистика и доступность техники — перевозка тяжёлых секций и крупной опоры дороже в отдалённых регионах;
• антикоррозионные меры и их стоимость в долгосрочной перспективе;
• вероятность локальных исправлений — простая и быстрая точечная ревизия менее затратна, чем демонтаж монолита.

Что это значит на практике. Если объект в удалённой зоне, где каждый день простоя стоит дорого, или грунт содержит толстую прослойку органики, винтовые сваи часто выигрывают по сумме — быстрее в работе, проще в логистике и легче предусмотреть меры защиты. Если же нужен массивный монолитный ростверк, работающий как единая жёсткая плита при значительных динамических нагрузках, или участок упирается в скалу, тогда классика в виде буронабивных или ленточных конструкций может оказаться предпочтительнее.

Совет: интегрируйте в контракт пункт о полевых испытаниях и механизме перерасчёта цены в случае отличий геологии от предпроектной разведки. Это снижает коммерческий риск и перекладывает технические неопределённости туда, где их можно проверить — на реальную почву, а не на бумажные прогнозы.

Области применения и успешные кейсы использования винтовых свай большого диаметра

Винтовые сваи большого диаметра уже перестали быть экзотикой. Их берут, когда нужно быстро и аккуратно решить задачу там, где традиционные фундаменты становятся затратными, громоздкими или просто невозможными. Сферы применения охватывают не только частное строительство, но и инфраструктуру, временные и переездные объекты, прибережные и болотные площадки, а также проекты с высокой экологической нагрузкой. Ниже — конкретные направления, где такие сваи оказываются особенно полезны.

• Частные и модульные жилые комплексы. Там, где грунт тонкий и богат органикой, большие геликсы дают опору без масштабной отсыпки и долгого ожидания набора прочности.
• Промышленные площадки и склады. Быстрая и предсказуемая установка позволяет сократить простой техники и ускорить ввод в эксплуатацию.
• Мостовые опоры и причалы. В зонах с наносными отложениями и высокой агрессивностью воды крупный диаметр гарантирует устойчивость и снижает вмешательство в береговую линию.
• Временные платформы и модульные станции. С возможностью демонтажа и повторного использования элементы становятся удобным решением для сезонных построек и стройплощадок.
• Инфраструктурные объекты: опоры шумозащитных экранов, силовые опоры для СЭС и малых ветрогенераторов, крепления трубопроводов в сложных геологических условиях.
• Реконструкция исторических зданий. Минимальное вмешательство в грунт помогает сохранить археологическую и культурную ценность площадки.

Короткие кейсы, которые иллюстрируют реальную пользу технологии, лучше любых теорий. Ниже я описал три типичных сценария, которые встречаются регулярно и показывают, почему инженеры всё чаще выбирают большие винтовые сваи.

Кейс 1 — прибережный пирс на наносном основании. Проблема: мягкие осадочные слои и ограничение по экопроекта. Решение: использование свай с широкой геликс‑пластиной и усиленной коррозионной защитой; монтаж без выемки грунта и с минимальным нарушением береговой флоры. Результат: конструкция получена быстрее, чем при традиционном бурении; объем наземных работ и воздействие на экосистему сведены к минимуму.

Кейс 2 — модульный жилой комплекс на торфяном участке. Проблема: органические прослойки с плохой несущей способностью, высокий уровень грунтовых вод. Решение: применение свай с увеличенным диаметром геликса, которые передают основную нагрузку в более плотные пласты, и использование усиленной наружной защиты металла. Результат: отказ от толстых подсыпок и долгих подготовительных работ, сокращение сроков этапа «фундамент» и экономия на логистике материалов.

Кейс 3 — временная инфраструктура для стройки в труднодоступной местности. Проблема: необходимость организовать надежную опорную поверхность при ограниченном доступе техники и высокой стоимости подвоза материалов. Решение: модульная схема свай, поставленные последовательными партиями, быстрая сборка и возможность демонтажа по окончании работ. Результат: площадка выполнена с меньшими логистическими затратами и с опцией перераспределить элементы на следующем объекте.

Если подвести итог коротко: крупноразмерные винтовые сваи работают там, где важно сочетание скорости, аккуратности и предсказуемости результата. Они не всегда дешевле в закупке, но часто выигрывают по сумме экономических и экологических вкладов проекта. При выборе решения ключевой элемент — корректная привязка к геологии и полевые испытания: там, где данные собраны и проверены, риск неожиданностей минимален.

Примеры в частном домостроении, коммерческих и инфраструктурных проектах

Ниже — живые примеры, где винтовые сваи большого диаметра работали не как «альтернатива», а как решение, которое изменило ход стройки. Я специально беру разные размеры объектов: частный дом, коммерческое здание и участок инфраструктуры, чтобы показать, какие практические эффекты даёт технология в каждом случае.

Частный объект: дом на склоне с многослойным профилем грунта. Заказчик хотел сохранить существующие деревья и минимизировать выемку. Вместо масштабного рытия сделали серию крупных винтовых опор с увеличенной пластиной, расположенных по ступенчатой схемe под ленточный ростверк. Плюсы: фундамент поднят в короткие сроки, ландшафт почти не тронут, работы выполнили без массивных погрузочно‑разгрузочных операций. Установка позволила начать каркасные работы в течение суток после монтажа опор, что для сезонного графика было решающим фактором.

Коммерческий проект: склад с планируемой установкой тяжёлых агрегатов на крыше. Перепроектировать стропильную систему было дорого и долго. Выбрали решение с опорами вне плоскости основных ферм и ростверком, передающим нагрузки от новых колонн. Сваи большого диаметра обеспечили необходимый запас по несущей способности и снизили вибрационные воздействия при монтаже. Операторы работали в ночные смены, чтобы не останавливать складскую логистику — вмешательство оказалось локальным и быстроокупаемым.

Инфраструктурный пример: пешеходный мост через ручей на слабом аллювиальном основании. Ограничение — береговая растительность и требования по охране водного режима. Применили группы винтовых опор с увеличенной площадью сопряжения, сделали усиленную коррозионную защиту и организовали поэтапную проверку несущей способности по мере вкручивания. Итог: берег оставили в практически первоначальном виде, монтаж прошёл без крупных земляных работ, а ресурс опор по расчёту и по выбранным материалам соответствует эксплуатационным ожиданиям для открытой воды.

Что важно учесть, если рассматриваете такое решение для своего проекта. Список коротких практических рекомендаций:

• файл с геологией — ваша главная опора; без детального профиля сложно правильно подобрать диаметр и число ступеней;
• проверяйте процесс установки в реальном времени: запись момента и контроль отклонений дают уверенность и служат доказательной базой;
• задавайте требования по покрытию и ремонту покрытия в контракте; часто дешевле доплатить за качественную защиту, чем ремонтировать через 5–10 лет;
• подумайте о логистике участка заранее: складывайте секции по «потоку», чтобы не сдерживать технику;
• закладывайте в смету полевое испытание хотя бы одной опоры в каждой характерной зоне грунта.

В этих примерах винтовые сваи большого диаметра сыграли роль прагматичного инструмента: не волшебная палочка, а надёжный метод снизить риски и ускорить работу. Правильный результат начинается с хорошей геологии, продуманного контракта и внимательного технолога на площадке.

Экологические, нормативные и логистические аспекты при выборе винтовых свай большого диаметра

При выборе винтовых свай большого диаметра экологические требования часто решают исход проекта не меньше, чем инженерные расчёты. Перед началом работ полезно провести быстрый экологический аудит: уточнить границы охраняемых зон, сезонные ограничения по работам (периоды размножения местных видов, поставновка гнезд), наличие болот и водоохранных полос. На практике это значит не только оформить бумаги, но и заранее заложить мероприятия по защите водоёмов и почв — настилы для техники, локальные фильтрующие барьеры и схемы сбора промывной воды.

Нормативная составляющая в каждом регионе складывается из нескольких параллельных требований. Помимо общестроительных регламентов и правил освоения грунтов, обратите внимание на стандарты материалов и методов контроля: сертификаты на сталь, протоколы на антикоррозионные покрытия, квалификация сварочных процедур и результаты независимых испытаний. В контракте имеет смысл прописать обязательный набор документов для приёмки: паспорта материалов, ведомости толщины покрытий, акты лабораторных испытаний грунта и отчёт по экологическому мониторингу.

Логистика крупных свай — это отдельная инженерная задача. Транспортировка длинных секций и широких геликсов требует проверки дороги до объекта, согласования грузоподъёмности мостов и, возможно, получения исключений для негабарита. На площадке заранее выделяют ровную складскую зону с подложкой: металл не должен лежать на сырой земле. План поставок по «партиям» уменьшит число подъёмов краном и снизит риск повреждения защитных покрытий.

• Простые меры по снижению экологического воздействия: использование биодеградируемых гидравлических масел, накопительные ёмкости для промывочных и топливных стоков, ограничение зоны работ геотекстилем.
• Риски, которые чаще всего забывают: необходимость временных подъездов через чувствительные участки, требование демонтажа и рекультивации после завершения работ, а также лимиты по распечатке грунта в водоохранной зоне.
• Практика по логистике: поставки «точно в срок», укладка секций на подкладки и закрытие пленкой, чтобы избежать попадания влаги на свариваемые торцы.

Небольшой практический чек‑лист для старта: обсудите с заказчиком экологические ограничения площадки, закажите расширенную геологию на ключевых точках, пропишите в договоре требования к сертификации материалов и плану рекультивации, и подготовьте маршрутные карты для грузов с учётом возможных ограничений по времени движения по дорогам. Эти простые меры помогают избежать наиболее неприятных сюрпризов на этапе поставок и приёмки.

Требования по утилизации, охране окружающей среды и разрешительной документации

План утилизации и разрешительная часть проекта должны появиться ещё до поставки первых свай. Это экономит время и снимает головную боль в конце жизни конструкции, когда приходится решать, куда деть тонны металла с остатками покрытий. Чем раньше прописаны процедуры и ответственные, тем меньше риск нарушить экологические требования и получить штрафы или задержки при демонтаже.

Практика показывает: полезно рассматривать утилизацию как часть жизненного цикла. При проектировании укажите, какие материалы можно сохранить для повторного использования, какие потребуют обезвреживания, и кто будет сертифицированным оператором по обращению с отходами. Оцените состояние покрытий ещё при изготовлении — это влияет на способ переработки и на стоимость вывоза.

• Составьте карту отходов: металл, остатки полимерных/эпоксидных покрытий, обтирочные материалы, промывочные воды и прочее.
• Определите статус каждой партии: пригодна ли она для вторичной переработки или требует классификации как опасный отход.
• Заключите договор с лицензированным оператором по вывозу и переработке до начала демонтажа.

Ниже — практическая таблица, которую можно вставить в техзадание на демонтаж. Она помогает быстро распределить обязанности и собрать нужные документы для согласований.

Особое внимание уделите взаимодействию с регуляторами. В разных регионах могут потребоваться дополнительные согласования: уведомления по водным ресурсам, разрешения на обращение с отходами определённой категории, разрешения на движение негабаритных грузов. Не полагайтесь на устные договорённости; все разрешения лучше иметь в бумажном или цифровом виде.

Технические нюансы, которые сокращают риск экологических претензий: организуйте замкнутые контуры для промывочных вод и фильтрацию перед сбросом; используйте локальные площадки для временного хранения с жёстким покрытием; ведите фото‑ и видеофиксацию всех стадий демонтажа. Эти меры не только защищают природу, они облегчают сбор доказательной базы при приёмке работ.

Наконец, впишите утилизацию в коммерческие условия. Включите в контракт штрафы за несоблюдение экологических процедур и, наоборот, бонусы за переработку доли материала. Так вы делаете экологию обязанностью, а не опцией. Практическое правило: всегда оставляйте резерв в бюджете на утилизацию 3–7 % от стоимости демонтажных работ — это покрывает неожиданные результаты анализов и ускоряет согласования с регуляторами.

Риски, ограничения и перспективы развития рынка винтовых свай большого диаметра

Рынок винтовых свай большого диаметра действительно живой: спрос растёт, проекты становятся более амбициозными, появляются новые производители. Это привлекательная часть строительного сегмента, но рядом с возможностями идут и реальные риски. Лучше взглянуть на них трезво, чтобы не получить неприятных сюрпризов в середине проекта.

Главные технические угрозы приходят из геологии и монтажа. Неполная разведка почвы способна изменить всю конфигурацию опор: слабые прослойки, аномалии по уровню воды и непредсказуемые включения требуют дополнительных решений. Ошибки на этапе сварки или контроля размеров ведут к тому, что элементы просто не стыкуются на площадке. При установке критично обеспечить контроль крутящего момента и вертикальности, иначе допускаются перекосы и перераспределение нагрузок, которое проявится уже в эксплуатации. Наконец, групповые эффекты — когда соседние большие геликсы «взаимодействуют» друг с другом — часто недооценивают при простых приближениях, а потом платят за перерасчёты и усиление ростверка.

• Регуляторные и сертификационные риски: отсутствие унифицированных правил в отдельных регионах замедляет ввод решений и увеличивает сроки согласований.
• Производственные и логистические ограничения: дефицит крупных лопастей, сложности с транспортировкой негабарита и узкая логистика в удалённых районах.
• Рыночные риски: ценовое давление от конкурентов и попытки экономить на материалах и защите, что сказывается в долгосрочной эксплуатации.
• Кадровый дефицит: нехватка опытных монтажников и сертифицированных сварщиков увеличивает вероятность ошибок на объекте.

Ограничения технологии очевидны и в бизнесе, и в инженерии. Винтовые сваи не решают всё: при наличии прочного скального пласта или когда нужна монолитная плита с равномерной жесткостью, они часто уступают традиционным решениям. Не все проекты выгодно перевести на этот тип опор по экономике и по требованиям по динамике. Плюс, без единой системы стандартов рынок остаётся фрагментированным — каждый поставщик диктует свои допуски и условия, что осложняет масштабирование.

Перспективы выглядят оптимистично, но не магически. Дальнейшие выигрыши придут от двух направлений. Первое — технологическое: новые сплавы, усиленные геликсы и системы мониторинга в реальном времени позволят увеличить ресурс и упростить приёмку. Второе — институциональное: появление прозрачных стандартов, обучение монтажных кадров и отраслевые сервисы приведут к снижению рисков и удешевлению решений. Для заказчика прагматичный рецепт прост: требуйте прозрачных испытаний, включайте условия качества и гарантий в контракт, инвестируйте в проверку геологии до закупки. Тогда плюсы большой винтовой сваи будут работать на вас, а не против.

Инновации в монтаже, материалах и стандартизации для расширения сферы применения

Появление новых технологий перестраивает привычную картинку монтажа и эксплуатации опор. Речь уже не только о более крепкой стали или толстом покрытии. Это о целых системах, где механика, электроника и данные работают в связке. Там, где раньше требовалась тонна рабочих рук и несколько дней на одну сваю, сегодня можно получить ту же или большую надёжность при меньшей нагрузке на площадку и с понятным цифровым следом.

В монтажной практике отмечаются три вектора изменений. Первый — механизация и модульность. Появились мобильные санитар‑машины с телескопическими секциями, которые сворачиваются для транспортировки и разворачиваются прямо на месте. Это снижает логистические сложности и позволяет доставлять крупные опоры в отдалённые условия. Второй — автономные помощники. Необязательно полностью роботизировать процесс, достаточно вспомогательных манипуляторов с системой автопилота для точной ориентации и удержания вертикали; они уменьшают риски повреждения покрытий и ускоряют сборку. Третий — локальная инженерная адаптация. При вкручивании одновременно можно подавать узкие дозы гелеобразного вяжущего или микрораствора прямо под геликс. Такая инъекция повышает контакт с нестабильными прослойками и сокращает вариации несущей способности по участку.

Материальные инновации идут следом за монтажными. Традиционная сталь дополняется композитами и функциональными добавками. На периферии стволов применяют легкие армированные оболочки, которые снижают истирание и частично несут на себе коррозионную нагрузку. Интеграция тонких слоёв с электрохимической функцией позволяет создать «умные» аноды, которые работают по принципу пожизненной компенсации коррозии. Параллельно развиваются покрытия с наноструктурой: они тоньше, но дают долгосрочный барьер и высокую адгезию к базовой поверхности. Важный момент — не столько сам материал, сколько способность производителя документировать его поведение в полевых условиях. От этого зависит уверенность инвестора и технологии контроля качества.

Если коротко, то ключевые материалопрорывы выглядят так:

• композитные пластины и оболочки для геликсов, уменьшающие вес при сохранении опорной площади;
• встроенные сенсоры (оптоволоконные, коррозионные, тензометрические) на этапе изготовления;
• функциональные аноды и локальные активные системы защиты, рассчитанные на конкретный профиль грунта.

Цифровая трансформация и стандартизация — то, что позволило связать механику и материалы в единый жизненный цикл. Появляются открытые форматы данных для записи момента, глубины и времени установки; они работают как «паспорт» сваи и подходят для интеграции в облачные платформы подрядчиков и заказчиков. На уровне отрасли формируются рекомендации по верификации таких данных: как калибровать датчики, какие поля обязать фиксировать и как хранить телеметрию в течение всего срока эксплуатации. Это меняет договорную практику: качество установки становится прозрачным и поддаётся объективной оценке.

Несколько практических советов для тех, кто хочет внедрять инновации без лишнего риска. Начните с пилота на реальном объекте, где геология хорошо изучена. Включайте в контракт обязательство поставщика на передачу цифрового паспорта сваи и доступ к сырым данным установки. Требуйте от производителя описания поведения материалов в агрессивных средах с привязкой к результатам лабораторных испытаний. Наконец, не экономьте на обучении монтажных бригад: новые технологии работают только при сочетании корректного оборудования и умеющих им пользоваться людей.

В ближайшие годы такие изменения не просто расширят сферу применения опор. Они перераспределят риски, уменьшат неопределённость в расчётах и сделают фундаменты частью цифровой инфраструктуры объектов. Кто раньше освоит эти инструменты, тот получит не только техническое преимущество, но и более прозрачные договоры, понятную гарантию и реальные данные для принятия решений в эксплуатации.
