Установка нагревательного греющего кабеля для труб

В зимнее время, эксплуатация трассы водоснабжения, канализации или отопления подвержена  замерзанию труб с дальнейшим прорывом. В связи с этим  регионы страны  имеют  установленную «глубину промерзания» .  В Уральском регионе она составляет примерно 1,5 метра от поверхности грунта. Конечно же «глубина промерзания грунта» колеблется вместе с сезонной температурой.  Отсюда принято, что трассы трубопроводов необходимо укладывать на глубине примерно 1,8-2 метра с теплоизоляцией. Такая трасса даже в зимний период не должна подвергнуться промерзанию, но шанс прорыва существует.

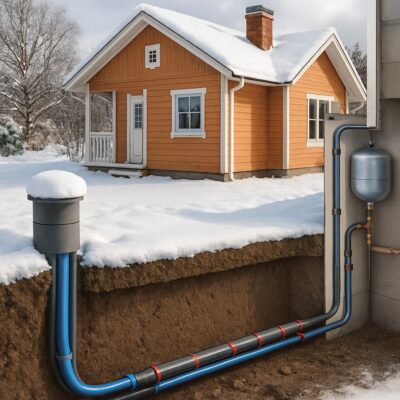

Частенько возникают моменты, когда надо проложить трассу трубопроводов вблизи или над поверхностью грунта. Такие трубопроводы подвержены промерзанию и прорывам.

Для минимизации воздействия низких температур придумано много разных вариаций прокладки труб: укладка в несколько слоёв в теплоизоляцию, прокладка горячего водоснабжения совместно с трубами отопления,  прокладка параллельно подогревающих паром труб трассу трубопроводов. Но всё это влечёт затраты на время монтажа и финансовые заморочки.

В домашних условиях потребность такой прокладки трубопровода отсутствует. Для таких целей всё делается гораздо проще. Иногда, нужно просто протянуть в баню, на отапливаемой даче, воду из скважинного водоснабжения, или просто произвести монтаж греющего кабеля от скважины к дому.  В таких вариациях исполнения трасс трубопроводов используют старый проверенный способ обогрева — «Греющий кабель«.

Технология обогрева «греющим кабелем» используется давно, и берёт она свои истоки из строительства зданий в зимний период. Да именно так, в низкие температуры специальным нихромовым кабелем сушат бетон, рассчитанный для заливки в низкие температуры. Этот кабель укладывают в бетон и подключают к сети или трансформаторным установкам и подогревают бетон до нужной температуры. Так бетон сохнет в благоприятных условиях. По мере высыхания кабель сам выгорает и от него практически не остается следов.

•
  Водоснабжение от колодца на Волоколамском шоссе
•
  Водоснабжение от колодца в Волоколамске

Греющий кабель

Бытовые греющие кабели представляют модифицированные производственные греющие кабели. В их состав также входят нихром содержащие токоведущие проводники. Бывают они разных исполнений, описание которых Вы можете прочесть в ранее написанной статье о тёплых полах использующих греющий кабель и водяное отопление тёплого пола.

В водоснабжении для обогрева трасс трубопроводов используется всего два вида греющих кабелей — это пищевой греющий кабель и кабель для укладки поверх трубы (не пищевой греющий кабель). Оба вида кабелей предусматривают внутреннюю температурную стабилизацию, что положительно сказывается на обогреве поверхности и положительной экономии на электропотреблении. Кабели используемые нашей компанией бренда HeatUP отлично себя показали на рынке обогрева кабельных трасс. Мощности кабеля в 10 и 16 ватт*метр вполне достаточно для качественного обогрева трубы (не зависимо канализация или водопровод) в утеплителе.

Монтаж греющего кабеля

Монтаж греющего кабеля довольно прост, с первого взгляда, но на практике у большинства потребителей вызывает кучу вопросов.  Вот к примеру, среди лидеров вопросы касающиеся монтажа греющего кабеля и его подключения. Так как правильно монтировать греющий кабель? Давайте начнём с самого простого и двинемся к сложному.

Греющий кабель укладывается на всю длинную трассы трубопровода с учётом вывода кабеля в тёплое помещение, а только затем «электрическое подключение» или «установка заглушки».  Укладка производится не только на трубу, но и на запорную арматуру (если таковая есть на участке низких температур). Основное, на что следует обратить внимание при монтаже систем сопровождающего обогрева трубопроводов — это изоляция нагревательного кабеля от непосредственного контакта с теплоизоляцией. Осуществляется это при помощи алюминиевой фольги или аналогичного материала.

Для пластиковых труб и трубопроводов, помимо изоляции кабеля от утеплителя, необходимо нанести алюминиевый скотч и на саму пластиковую трубу в месте укладки кабеля — это повысит теплоотдачу от кабеля к трубопроводу.

• У вас возникли сбои в работе систем отопления, водоснабжения или канализации?
• Хотите заменить старый умывальник или душевую кабину на более современную и комфортную?
• Или возможно вы решили скрыть непривлекательные трубы из полипропилена или металлопласта?
• Тогда вы обратились по адресу ! 8 495 744 67 74

Срочные услуги сантехника

Специализация нашей фирмы — это предоставление сантехнических услуг высшего качества с прекрасным сервисом и обязательной гарантией на выполненные работы. На протяжении многих лет мы выполняем сантехнические работы любого уровня сложности как в квартирах, так и в частном секторе. У нас работает команда высококвалифицированных сантехников имеющих большой опыт работы в данной отрасли. Работая на протяжении десяти лет, мы научились находить верное решение даже в самых сложных ситуациях.

Для клиентов мы предоставляем следующие сантехнические услуги:

• Монтаж и демонтаж сантехсистем
• Монтаж любого сантехнического оборудования (установка умывальника, установка смесителя в ванной, установка смесителя на кухне, установка унитаза, установка ванных, установка душевой кабины и др.)
• Монтаж и подключение бытовой техники (стиральной машины, посудомоечной машины, бойлера и др.).
• Ремонт сантехнического оборудования.
• Замена труб водоснабжения в квартире.
• Вызов сантехника круглосуточно Москва и область.

Основные принципы работы слесаря сантехника нашей организации

Монтаж пищевого греющего кабеля

Пищевой греющий кабель (внутренний) погружается в трубу через установленный на трубе тройник с помощью сальника для греющего кабеля.

Сальник обычно имеет название АКС-1 — с автоматом Калашникова конечно же общего ничего нет, а устройство состоит из двух конических муфт, между которых зажимается резиновая пробка с отверстием под кабель. Удобство такого обогрева трубопровода в том, что кабель в любой момент можно заменить, а прогрев трубы происходит всегда изнутри, что увеличивает скорость разморозки трубы — вода начиная просачиваться вдоль кабеля ускоряет процесс оттаивания.  Минус же такой прокладки — отсутствие возможности установки запорной арматуры на пути кабеля или нужда в вытягивании кабеля при выводе в ремонт участка с шаровыми кранами. Ну и как вариант нельзя устанавливать вентиль на такой трубопровод в местах прокладки греющего кабеля. Подключение греющего кабеля требует наличие пищевой термоусадки и небольшого опыта в электрике. Соответственно  утепление энергофлексом (вспененный полиэтилен ENERGOFLEX, ИЗОДОМ) всей трубы обязательно.

Монтаж наружного греющего кабеля

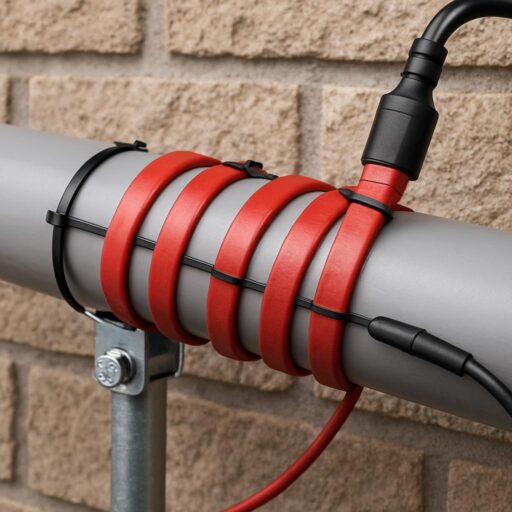

Наружный греющий кабель  укладывается поверх трубы под слоем утеплителя (вспененный полиэтилен или скорлупа Пено-Терм). Размер утеплителя необходимо брать на размер больше, чтобы легко продеть кабель с трубой. При монтаже скорлупы такой нужды нет. К тому же скорлупа реализуемая компанией ВИКО специально заказывается с каналами под греющий кабель.  Как вы догадались речь идет про укладку греющего кабеля вдоль канализационной трассы. Такие трубы достаточно подогревать с одной стороны, а кабель протягивается вдоль трубы.
