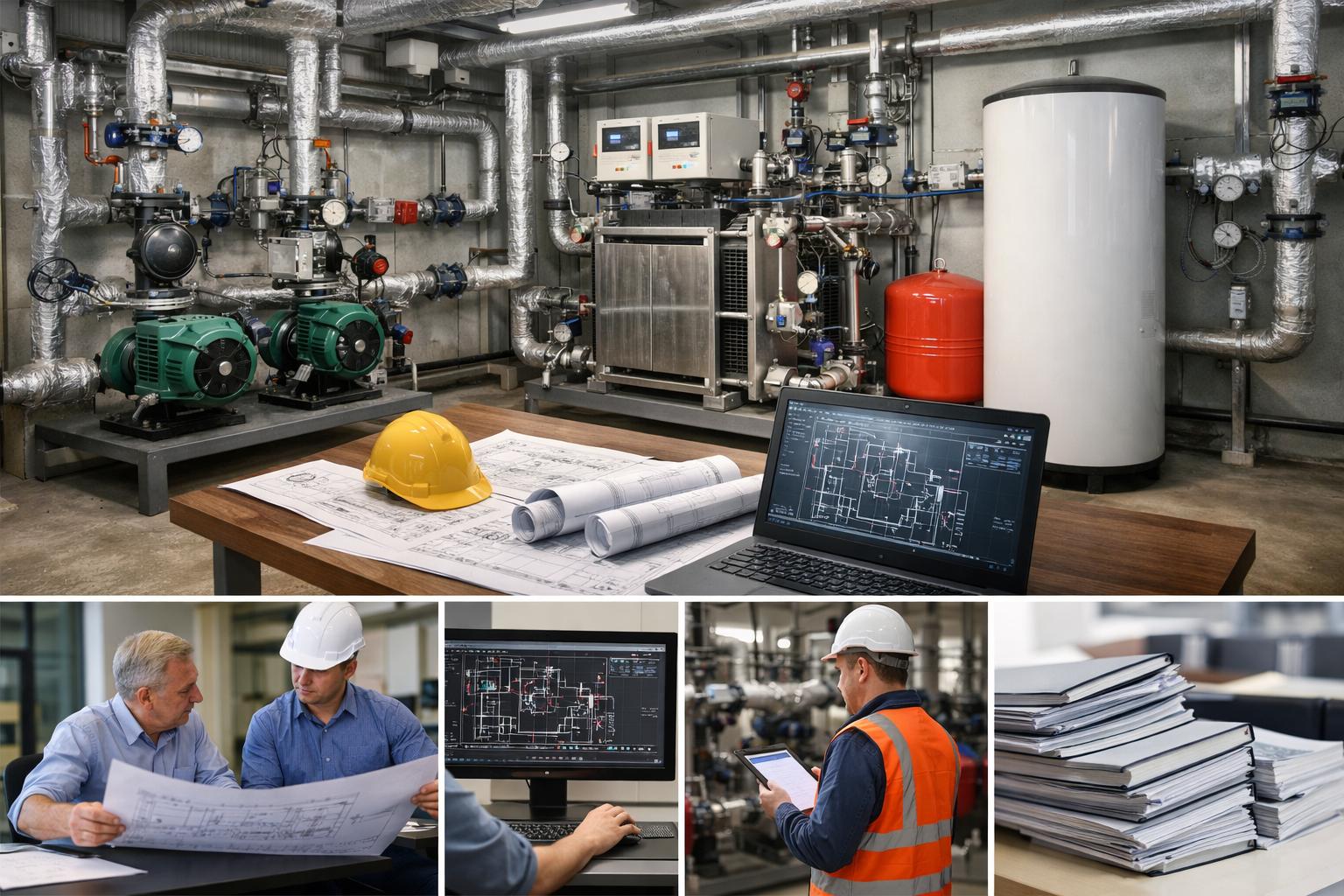

Типовой проект ИТП

•

•

•

•

•

•

•

•

Проект реконструкции центрального теплового пункта (ЦТП) разработан на основании задания на проектирование и архитектурно-строительных чертежей и в соответствии со СНиП 41-01-2003, ПТЭ ТЭУ, СП 41-101-95, СанПиН 2.6.1.1.1192-03 и предусматривает следующее:

•  — Устройство независимой системы отопления 1 зоны через пластинчатые подогреватели «Альфа Лаваль» TL10-PFG — 2 шт (1 основной, 1 резервный) мощностью 1,68 Гкал/ч каждый. Параметры системы: температурный график 90/65°С, напор в подающем трубопроводе 0,6 МПа, в обратном 0,5 МПа;
•  — Устройство независимой системы отопления 2 зоны через пластинчатые подогреватели «Альфа Лаваль» TL6-BFG — 2 шт (1 основной, 1 резервный) мощностью 0,71 Гкал/ч каждый. Параметры системы: температурный график 105/65°С, напор в подающем трубопроводе 1,1 МПа, в обратном 0,95 МПа;
•  — Устройство закрытой системы ГВС 1 зоны через пластинчатые подогреватели «Альфа Лаваль» M10-BFG (первая ступень) — 2 шт (1 основной, 1 резервный) мощностью 0,725 Гкал/ч каждый и TL6-BFG (вторая ступень) — 2 шт (1 основной, 1 резервный) мощностью 0,404 Гкал/ч каждый. Параметры системы: температурный график 60/40°С, напор в подающем трубопроводе 0,46 МПа, в циркуляционном 0,41 МПа
•  — Устройство закрытой системы ГВС 2 зоны через пластинчатые подогреватели «Альфа Лаваль» TL3-PFG — 2 шт (1 основной, 1 резервный) мощностью 0,132 Гкал/ч каждый. Параметры системы: температурный график 60/40°С, напор в подающем трубопроводе 0,97 МПа, в циркуляционном 0,92 МПа
•  — Устройство независимой системы вентиляции 1 зоны. 2 подогрев через пластинчатые подогреватели «Альфа Лаваль» M6-MFG — 2 шт (1 основной, 1 резервный) мощностью 0,56 Гкал/ч каждый. Параметры системы: температурный график 70/40°С, напор в подающем трубопроводе 0,6 МПа, в обратном 0,5 МПа;
•  — Устройство зависимой системы вентиляции 1 зоны. 1 подогрев подключенной непосредственно к тепловым сетям. мощностью 3,96 Гкал/ч. Параметры системы: температурный график 130/70°С, напор в подающем трубопроводе 0,6 МПа, в обратном 0,5 МПа;
•  — Устройство зависимой системы вентиляции 2 зоны подключенной непосредственно к тепловым сетям. мощностью 0,74 Гкал/ч. Параметры системы: температурный график 130/70°С, напор в подающем трубопроводе 0,6 МПа, в обратном 0,5 МПа
•  — Параметры системы холодного водоснабжения. поступающего в ЦТП: температура (зима/лето)  5/15°С, напор для 1 зоны  0,54 МПа, для 2 зоны 1,05 МПа

Учет количества тепла и параметров теплоносителя на трубопроводах вводах от тепловых сетей — существующий. Запроектирован учет холодной и циркуляционной воды системы ГВС 1 и 2 зоны при помощи водомеров с импульсным выходом ВСКМ. Длина прямого участка до датчика расхода не менее 5d, после датчика — не менее 3d.

 Трубопроводы системы отопления прокладываются с уклоном не менее 0,002. В низших точках систем устанавливаются сливные краны, а в высших — автоматические воздухоотводчики.

В связи с принципиальным изменением схемы горячего водоснабжения высотной части (запроектирован циркуляционный трубопровод Т4.2. Подающий трубопровод Т3.2 запроектирован без сборного бака — водонагревателя — см. раздел ВК) реконструкция системы ГВС в ЦТП  должна проводится при параллельной реконструкции системы ГВС высотной части.

Параметры тепловой сети: температурный график 150/70°С, напор в подающем трубопроводе 0,64 МПа, в обратном 0,46 МПа. Нагрузки и параметры теплоносителей систем — см. Лист 2 (Принципиальная схема).

Монтаж оборудования ЦТП производится из блоков заводского изготовления. При производстве работ должны выполнятся требовония СНиП II-4-80 «Техника безопасности в строительстве», а также требования противопожарных и санитарных правил.

Основными техническими требованиями, выполнение которых обеспечивает необходимое качество монтажа, являются:

•     а) соответствие монтажа проекту;
•     б) плотность соединений и прочность креплений элементов;
•     в) исправность действия запорной и регулирующей арматуры,  КИПиА.

9. Трубопроводы теплосети и системы отопления выполняются из электросварных труб по ГОСТ 10704-91, для прокладки систем горячего и холодного водоснабжения применяются оцинкованные водогазопроводные трубы по ГОСТ 3262-75 с соединением на резьбе или сварке  в среде углекислого газа.

До нанесения тепловой изоляции трубопроводы, арматура и опоры должны быть тщательно очищены от грязи и ржавчины, затем производится грунтовка в два слоя ( ГФ-021).

Тепловая изоляция выполняется материалами  «HT/ARMAFLEX» с температурой применения до 175°С и «ARMAFLEX» с температурой применения до 105°С. Изоляцию необходимо устанавливать на неработающем оборудовании и трубопроводах. Оборудование и трубопроводы допускается включать не ранее , чем через 24 часа после завершении установки изоляции.

Монтаж вести в соответствии с требованиями СНиП 3.05.01-85. После окончания монтажных работ трубопроводы и оборудование промываются и испытываются гидравлическим давлением Р = 1,25Рраб., но не менее 0,8 МПа. Испытания должны быть сданы по акту техническому надзору эксплуатирующей организации.

При пуске в эксплуатацию производятся наладочные работы систем, оборудования ЦТП. настройка тепловых и гидравлических режимов работы приборов автоматики, автоматическое включение, выключение и переключение насосов и регулирующей арматуры.

Для защиты от шума применяется оборудование с низким уровнем шума. насосы устанавливаются на вибровставки.

Включение и пуск в эксплуатацию осуществляется эксплуатирующей организацией только после оформления необходимой документации и заключения договора на теплоснабжение и техническое обслуживание.

Подпитка систем отопления 1 и 2 зоны, вентиляции 1 зоны 2 подогрев осуществляется из обратного трубопровода тепловых сетей. Для отопления 1 зоны и вентиляции 1 зоны 2 подогрева при уменьшении давления в обратных трубопроводах менее 0,5 МПа открываются регулирующие давление клапана. Для отопления 2 зоны при уменьшении давления в обратном трубопроводе менее 0,95 МПа включаются подпиточные насосы IL 32/170-3/2 (1  основной, 1  резервный) производства фирмы WILO.

Проектом предусмотрена автоматическая система регулирования отпуска теплоты потребителям — без обслуживающего персонала. Регулирование температуры теплоносителя после теплообменников осуществляется за счет изменения расходов сетевой (греющей) воды при помощи регулирующей арматуры.

Для обеспечения циркуляции воды: систем ГВС,  отопления  1 и 2 зоны, вентиляции 1 зоны 2 подогрева установлены циркуляционные насосы производства фирмы WILO.

Для стабилизации гидравлических режимов в наружных тепловых сетях и оптимизации работы регулирующих устройств в ЦТП устанавливается автоматический регулятор-ограничитель расхода AFQ/VFQ2 производства фирмы Danfoss.

Система водоотведения в ЦТП — существующая. Слив воды из трубопроводов осуществляется в приямок, а затем существующими погружными насосами вода отводится в существующую дренажную систему.

Отопление помещения ЦТП осуществляется за счет тепловыделений от оборудования. Вентиляция механическая приточно-вытяжная — см. раздел ОВ.

При проектировании ЦТП предусматривалось выполнение действующих нормативных документов по энергосбережению, в частности МГСН 2.01-99 «Энергосбережение в зданиях. Нормативы по теплозащите и тепловодоэлектроснабжению» и СП 41-101-95 «Проектирование тепловых пунктов».Перечень основных мероприятий:

•    — автоматизация процессов теплоснабжения;
•    — возможность оперативной перенастройки средств регулирования;
•    — применение современного, эффективного теплообменного и насосного оборудования;
•    — применение эффективных теплоизоляционных материалов
•    — применение эффективной запорной арматуры.
