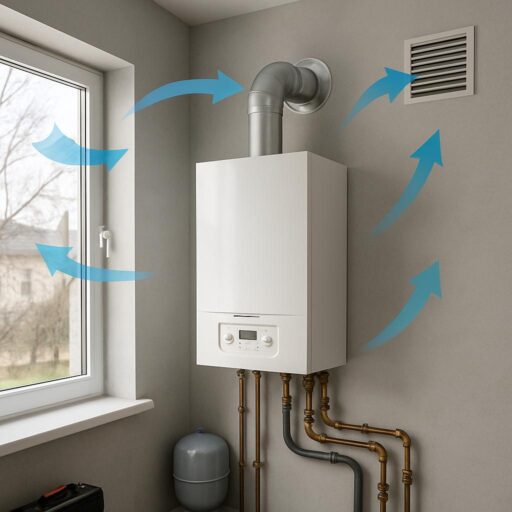

Способы проветривания газовой котельной
Воздухообмен в помещении, где размещено газовое оборудование, может быть организован при помощи:
- естественной и механической вентиляции, основанных на тяге. Природная циркуляция — результат перепада давления внутри дома и на улице. При механическом проветривании тягу образует вентилятор;
- приточной, вытяжной, или комбинированной системы проветривания, организованных по назначению. Воздух, поданный в помещение принудительно, давит на отработанный поток, выталкивая его наружу. Также кислород может подаваться в котельную естественным путем, а выводится механическим. Организовать проветривание помещения в автоматическом режиме позволит комбинированная (приточно-вытяжная система), эффективно работающая при любой погоде, поскольку подача и отвод в ней осуществляется механически;
- бесканальной, или канальной (в зависимости от конструктивного решения коттеджа). В первом случае котельная соединяется при помощи отверстий с другим помещением, откуда отработанный поток выводится в воздуховод. Во втором случае прокладывается сложная система труб, обеспечивающих обмен во всех комнатах дома.
Совет: для улучшения природного проветривания газовой котельной, лучше дополнительно установить вытяжной вентилятор, который обеспечит движение воздушных масс при отсутствии тяги.
Отопительные устройства закрытого типа, работающие на природном газе, оснащаются каоксиальным (двойным) вентканалом. По его внутренней трубе осуществляется вывод продуктов горения, а по внешней — подается свежий воздух в горелку.
Если в доме установлен газовый котел с камерой сгорания открытого типа, следует:
- установить трубу для вывода угарного газа на улицу;
- обустроить общую систему воздухообмена в помещении;
- наладить поставку кислорода к котлу.
На заметку: кислород может поступать в помещение с улицы через щели и зазоры в окнах и дверях. Если комната закрывается герметично, понадобится организовать подачу свежего воздуха принудительным способом.
Правильная вентиляция в частном доме
Организация кислорода обмена обеспечит благоприятный микроклимат в доме, здоровье его обитателей и сохранность самой конструкции.
Как обустроить ее правильно?
Нормы и правила вентилирования дома
Чтобы создать в жилых и служебных помещениях коттеджа оптимальные условия для жизнедеятельности человека, необходимо чтобы за 1 ч в каждое из них поступало 60 м3 кислорода (минимум 20 м3). Комфортная влажность воздуха составляет 50%, а скорость его обмена — 0,5 м/с.
Достичь этого можно путем правильного проектирования системы. При этом следует учесть норма воздухообмена для помещений разного назначения. Для ванной данный показатель составляет 50м3, общего санузла — 25 м3, кухни — 90 м3. Проветриваться должны не только служебные, но и жилые комнаты, подсобные помещения. Чтобы сформировать расчетную вытяжку, необходимо суммировать показатели воздухообмена каждого отсека дома. При этом желательно, чтобы реальная вентиляция превышала минимальные нормы.
Проектирование системы воздухообмена в доме
Разработка проекта вентилирования дома включает в себя:
- подборку оборудования;
- составление схемы разводки коммуникаций с учетом архитектурных, строительных, санитарных, экономических критериев.
Цель данных работ — разработка системы, которая справится с подачей и выводом воздуха, в рамках расчетного объема, вычисленного для дома. Проект должен не только обеспечивать бесперебойное проветривание помещений, но и свободный доступ ко всем элементам конструкции (узлам, камерам). Это необходимо для быстрого устранения неполадок и регулярного обслуживания.
Чтобы циркуляция работала хорошо, важно тщательно подобрать все оборудование. Оно должно служить максимально долго. Используемые устройства не должны портить архитектуру дома, поэтому их лучше предусмотреть их установку скрытым способом.
При проектировании вентиляции коттеджа важно, чтобы система соответствовала санитарно-эпидемиологическим нормам. Она должна не только справляться с подачей/отводом воздушных масс, но и работать максимально бесшумно. Не стоит забывать и об экономичности системы. Но стремление сократить расходы на ее монтаж не должны отобразить на качестве работы установки. Основная задача проектирования — разработка оптимального варианта вентилирования дома, с учетом всех вышеперечисленных критериев.
Составление проекта фирмой-подрядчиком начинается с формирования техзадания. В него закладываются все критерии, по которым должна быть проложена вентиляционная система, пожелания заказчика.
Расчет вентиляции в частном доме
Работа системы зависит от того, соответствует ли объем подаваемого и выводимого воздуха условиям дома. Это можно рассчитать при помощи специальных формул. За основу берется план дома, в котором обозначено назначение и площадь каждой комнаты.
Сначала вычисляют кратность воздухообмена — показатель, определяющий, сколько раз за 1 час в комнате воздух полностью сменится. Для большинства жилых помещений она может быть однократной, для кухонь, санузлов, котельных — 2-3-кратной. Также необходимо учесть проживающих в доме людей.
Кратность воздухообмена вычисляют по формуле: L (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты).
Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формулуе: L = N (число жильцов)* L (воздух, предназначенный для одного человека — норма). При выполнении физических нагрузок одной особе необходимо обновление воздуха — 30м3/ч, в спокойном состоянии — 20 м3/ч.
Учтите: вычислив воздухообмен по кратности и количеству жильцов, ориентируются на большее из данных значений.
Выбор оборудования
Критерии, по которым подбирают основные установки системы:
- мощность, производительность;
- рабочее давление;
- уровень издаваемого шума.
Скорость передвижения по магистралям напрямую зависит от их сечения, а также мощности вентилятора. Но следует также учесть, что воздуховоды оказывают определенное сопротивление, что снижает производительность приточной установки.
На заметку: производительность вентиляционной системы коттеджа должно находиться в пределах 1000-3000 м3/ч.
На этапе разработки технико-экономического обоснования определяют тип, количество и мощность элементов системы, составляется ее предварительная стоимость, вносятся корректировки по оптимизации. После этого составляется рабочий проект, базирующийся на высокоточных расчетах воздухообмена, выделения тепла конкретного дома. Приборы и воздухораспределители в нем подбираются по конкретным параметрам.
Схема вентиляции частого дома
Сеть для распределения воздуха состоит из труб, фасонных изделий (поворотных элементов, разветвителей, переходников), распределяющих устройств (диффузоров, решеток).
На ее основании можно определить:
- рабочее давление вентилятора — оно зависит от технических параметров агрегата, типа и диаметра воздуховодов, числа поворотных и соединительных элементов, используемых распределителей воздуха. Чем длиннее магистраль и больше на ней разных соединителей, поворотов, переходников, тем большее давление должен создавать вентилятор;
- скорость передвижения воздушных масс — зависит от диаметра магистралей. Для жилых домов это 2,5-4 м/с;
- уровень шума — зависит от сечения магистралей и скорости передвижения по ним воздуха. Тихую работу вентсистемы обеспечат трубы большого диаметра. Если установить их нет возможности, используют магистрали сечение 160-250 мм, оснащенных распределительными решетками 20х20, или 20х30 см.
Согласно межгосударственному стандарту (ГОСТ 21.602-2003), на схеме должны быть отображены все элементы вентиляционной системы. Они обозначаются определенными символами и подписываются.
В данном документе также содержатся ссылки на другие нормативные акты, регламентирующие графическое обозначение направления воздуха в системе вентиляции, ее составляющих элементов (вентиляторов, труб).
Чтобы проживание в коттедже было комфортным и безопасным для человека, необходимо организовать его вентилирование. Это не только обеспечит благоприятный микроклимат, но и продлит эксплуатационный срок самого сооружения. Существует несколько видов обустройства воздухообмена в помещениях. Выбор конкретной системы зависит от площади, конструктивных особенностей дома, количества проживающих в нем людей, бюджета. Чтобы она работала эффективно, ее планирование и монтаж лучше поручить профессионалам, имеющим опыт работы в данной сфере.
