Пусконаладочные работы системы отопления

Пусконаладочные работы системы отопления представляют собой комплекс мероприятий, направленных на проверку, настройку и тестирование оборудования перед вводом в эксплуатацию. Этот процесс является важным этапом в строительстве и реконструкции зданий, так как от его успешного выполнения зависит эффективность работы системы отопления, её долговечность и безопасность эксплуатации.

В ходе пусконаладочных работ специалисты проверяют соответствие установленного оборудования проектным параметрам, проводят гидравлические испытания, регулируют работу насосов и котлов, а также выполняют другие необходимые настройки. Это позволяет убедиться в правильности монтажа, отсутствии утечек и герметичности системы. Кроме того, проводятся проверки на соответствие нормативным требованиям и стандартам, что обеспечивает безопасность эксплуатации.

Пусконаладочные работы требуют высокой квалификации и опыта, так как ошибки на этом этапе могут привести к серьёзным проблемам в работе системы отопления. Поэтому к выполнению этих работ привлекаются только квалифицированные специалисты, прошедшие необходимое обучение и имеющие соответствующую сертификацию.

После завершения пусконаладочных работ проводится итоговая проверка, которая включает в себя полное тестирование всей системы отопления. Результаты этих испытаний позволяют принять окончательное решение о вводе системы в эксплуатацию. Важно отметить, что пусконаладочные работы должны проводиться поэтапно, с учётом всех технических требований и рекомендаций производителей оборудования.

Таким образом, пусконаладочные работы системы отопления являются важным и ответственным этапом, который обеспечивает надёжную и эффективную работу системы отопления в течение всего срока её эксплуатации. Проведение этих работ требует строгого соблюдения всех технических норм и стандартов, что позволяет гарантировать безопасность и долговечность работы системы.

Пусконаладочные работы системы отопления (теплоснабжения) : как видно, пусконаладочные работы состоят из большого количества операций, важнейшие из которых связаны с испытаниями системы отопления. Рассмотрим подробнее один из важных этапов пуско-наладки — опрессовку системы. Выполнять ее необходимо для выявления всех возможных мест протечки.

РЕМОНТ НАСТРОЙКА и ЗАПУСК

8 495 744 67 74

Суть процедуры заключается в нагнетании в систему воды или воздуха под давлением, в несколько раз превышающем рабочее. Во время опрессовки следует тщательно проверить все соединения. Если при испытании применяется воздух, места соединения трубопровода нужно смазать мыльным раствором.

Суть процессов испытания системы и ее запуск

Другой этап проверки — тепловое испытание системы. Его цель — прогрев всех отопительных приборов водой с температурой 60-70 0С в течение 7 часов. При этом производится наблюдение за степенью прогрева отопительных приборов, температурой теплоносителя на выходе и входе в котел и температурой воздуха. Если все показатели максимально приближены к проектным — система успешно выдержала тепловое испытание. Если нет, тогда производится дальнейшая регулировка. Перед заполнением системы водой для испытания, ее необходимо промыть, для удаления средств консервации оборудования и прочего мусора из труб.

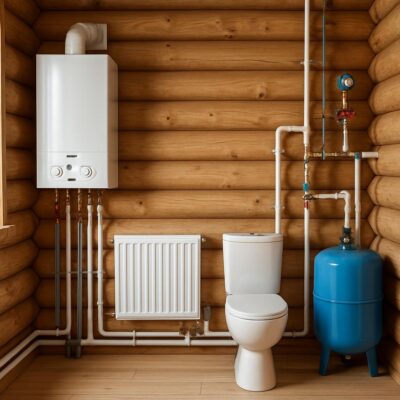

Для запуска системы необходимо заполнить ее теплоносителем, стравить воздух и запустить котел в работу. Чтобы заполнить систему теплоносителем открывается кран подпитки, расположение которого можно узнать по документации к котельному оборудованию. Когда давление в системе достигает нужной величины, кран перекрывается и производится первый пуск котла. После включения циркуляционного насоса с него следует стравить воздух, немного отвернув винт по центру. Когда из-под винта потечет вода, его следует завернуть до упора. После этого электроника запустит в работу все системы котла, и некоторое время еще будет удаляться воздух из системы, о чем сообщат булькающие звуки. Когда работа системы нормализуется следует проверить давление, и при необходимости довести его до нормы, пополнив количество теплоносителя.

• Требуется установка котла
• Замена твердотопливного котла
• Автономная газификация
• Отопление для дома
• Дачное отопление

После первого пуска отопления можно произвести наладку системы с помощью кранов для регулировки радиаторов. Нужно добиться того, чтобы энергии теплоносителя хватало для прогрева последнего радиатора в цепи. На такую регулировку может уйти несколько дней и производится она уже в процессе эксплуатации. Переживать об этом не стоит, ведь в целом система уже отлажена и работает в нормальном режиме.

Опрессовка отопительной системы частного дома, пусконаладочные работы отопления

Надежное функционирование системы отопления в загородном доме обеспечивает комфортные условия проживания. Для повышения качества работы применяется опрессовка.

Опрессовка отопительной системы представляет собой проверку коммуникаций и отопительного оборудования избыточным давлением. Во время испытаний проверяется надежность и герметичность насосов, теплообменников, радиаторов, трубопроводов и др. Опрессовку следует проводить в профилактических целях, например перед отопительным сезоном. Обязательным этапом пусконаладочных работ являются гидравлические испытания. Они также проводятся после ремонтных, монтажных и аварийно-восстановительных работ перед вводом отопительных систем в эксплуатацию.

После опрессовки систему нужно оставить на сутки под давлением. Следует учесть, что в течение суток из-за перепада температуры давление в системе немного снизится. Это нормальный процесс, поскольку при остывании воды или воздуха происходит их сжатие. Таким образом, процесс опрессовки достаточно прост, и при желании с ним может справиться даже неспециалист.

Когда проводится опрессовка системы отопления, пусконаладочные работы

Опрессовка проводится в следующих случаях:

• подготовка к отопительному сезону;
• замена или ремонт запорной арматуры, трубопроводов и других элементов системы, действующих под давлением;
• сдача в эксплуатацию отопительной системы после монтажных работ.

В зависимости от того, когда проводится опрессовка системы отопления, используется воздух или вода. Если монтаж производится зимой, то к системе подключается компрессор, закачивающий воздух, и с помощью манометра измеряется давление. Рекомендуется подавать давление в 2-3 раза большее, чем рабочее. Например, при рабочем давлении в 2 атм. нужно закачать в систему 5 атм. воздуха.

При этом можно подключиться к крану, который используется для слива отопительной системы, или к радиатору, предварительно выкрутив кран Маевского и поставив на его место переходник для присоединения шланга от компрессора. На следующем этапе исключаются все протечки. Для этого нужно просмотреть разъемные или паяные соединения, если система сделана из пропиленовых труб. Когда опрессовка системы отопления частного дома производится воздухом, все соединения необходимо обработать мыльным раствором. Если водой, протечки и так будут хорошо видны.

Для чего нужна опрессовка?

После завершения монтажа отопительной системы опрессовка является обязательным этапом пусконаладочных работ. Повышая давление внутри системы отопления можно еще до запуска заметить слабые места и недостатки, можно найти источники протечек, пропускающие элементы. Дело в том, что при работе отопительной системы – вода внутри неё нагревается и расширяется, повышая давление, а это значит, что в слабых местах может быть прорыв. Такие недостатки безопаснее выявлять на ранних этапах. Чтобы избежать большого ущерба.

То же касается отопительного сезона. За полгода простоя элементы системы могут ослабнуть, и без проверки и наладки во время подачи горячей воды может произойти аварийная ситуация.

1. Промывка системы отопления в загородном доме — это важный и необходимый процесс, который позволяет продлить срок службы котла, улучшить его…

2. Стоит отметить, что промывка должна выполняться только квалифицированными специалистами, имеющими опыт работы с отопительными системами. Неправильное проведение процедуры может привести…

3. Промывка систем отопления в загородных домах особенно актуальна в зимний период, когда нагрузка на оборудование максимальна. Регулярное выполнение этой процедуры…

4. Процедура промывки включает в себя несколько этапов. Сначала проводится анализ состава системы отопления, что позволяет определить тип и количество отложений.…

5. Промывка систем отопления в загородных домах является важным этапом в поддержании их эффективной работы и долговечности. Она необходима для удаления…

Тестовое испытание и прогрев системы отопления

Тепловое испытание отопительной системы проводится для проверки прогрева имеющихся отопительных приборов. Перед тем как заполнить систему водой, ее необходимо промыть. Нередко после обработки в оборудовании остаются частицы металла, а внутри труб — вещества, которые используются при консервации полимеров. Они могут серьезно повредить отопительное оборудование. В таких случаях гарантия производителя действовать не будет.

При положительной температуре окружающего воздуха тепловое испытание отопительной системы осуществляется при температуре воды в подающих трубопроводах более 60 °С. Однотрубные системы лучше всего испытывать при температуре воды около 70 °С, а двухтрубные — при 65 °С.

Если тепловое испытание проводится в холодное время года, то необходимо обеспечить расчетный расход теплоносителя в отопительной системе, а также соответствие первоначальной температуры горячей воды требуемому значению отопительного графика.

Продолжительность теплового испытания составляет около 7 ч. Считается, что система водяного отопления выдержала проверку в зимний период, если все отопительные приборы прогреваются в нужной степени, температуры теплоносителя в сборной и распределительной магистралях соответствуют расчетным показателям графика качественного регулирования, а температура воздуха в помещении максимально приближена к расчетным значениям. Температура воздуха внутри отапливаемых помещений измеряется на высоте 1,5 м от пола и на расстоянии 1 м от наружной стены. Отклонение значения температуры от расчетных величин не должно превышать -1…+2 °С для жилых зданий. При несоответствии данных показателей в системе отопления производится монтажное регулирование.

После запуска системы отопления необходимо внимательно осмотреть ее. Особое внимание следует уделить нижним этажам строения, поскольку здесь гидростатическое давление воды достигает наибольшего уровня. После осмотра нужно еще раз проверить отсутствие воздуха в системе с помощью открытия воздуховыпускных устройств. В дальнейшем этот процесс требуется производить через каждые 2-3 ч до тех пор, пока воздух полностью не выйдет из системы.

Восстановить функционирование системы отопления после замерзания возможно, если не повреждены радиаторы, трубы, краны и фитинги. При наличии повреждений, необходимо заменить вышедшие из строя элементы и хотя бы частично восстановить целостность схемы. Проще всего восстановить систему отопления с параллельным подключением устройств, поскольку здесь каждое устройство создает собственный контур отопления. При восстановлении работы одного из контуров можно получить циркуляцию теплоносителя, в которой участвуют радиатор, подъемная труба, расширительный бак, котел, части прямой трубы и возвратной. Поддерживая функционирование контура отопления, систему можно отогреть частями и полностью восстановить ее работу.

Если система построена на последовательном подключении радиаторов, она является единым контуром циркуляции. В таком случае отогревать придется всю систему.

Перед восстановлением работы отопительной системы необходимо прогреть дом другими доступными средствами, будь то печка, масляные радиаторы, тепловые пушки, конвекторы и т. д. Иначе при отогревании одной части системы другая замерзнет. Если сделать это невозможно, то придется разобрать схему по фитингам и отогревать систему частями.

Как известно, для отогрева металлических труб применяется паяльная лампа, для пластиковых — бытовой или промышленный фен. В труднодоступных и недоступных местах, и для разных видов труб рекомендуется использовать горячую воду.

Не нужно отогревать трубы электричеством. Лед является диэлектриком и не может проводить электрический ток. Поэтому придется пользоваться традиционными методами. Наилучший вариант — не допускать возникновения подобных ситуаций.

Метод проб и ошибок

Данный метод полностью опирается на индивидуальный интуитивный опыт наладчика и заключается в закрытии и открытии регулирующих клапанов в надежде настроить систему отопления.

Результат наладки чаще всего определяется по температуре отопительных приборов — она должна быть одинаковой.

Плюсы метода:

• простота и малые финансовые затраты, не требуются дополнительные технические средства;
• данным методом умеет пользоваться каждый, не требуется специальная подготовка;
• удовлетворительно настраиваются небольшие системы.

Минусы:

• неточность регулировки;
• трудно настраивать большие системы, требуются большие затраты времени и волевых усилий (а в случае слабой интуиции и маленького опыта — придётся изрядно побегать).

Этот метод характеризует народная мудрость: «Если не доходит через голову, то доходит через руки и ноги».

Температурный метод наладки

Метод температурной наладки аналогичен методу проб и ошибок, их даже можно назвать аналогами. Однако есть ряд «но». Данный метод опирается на закон сохранения энергии и на приборные измерения температуры теплоносителя на входе и выходе из отопительного прибора. Метод базируется на законе сохранения энергии, уравнении определения количества теплоты:

При передаче тепла Q от теплоносителя посредством отопительного прибора в помещение температура теплоносителя t2 понижается. Изменяем расход G — регулируется теплоотдача.

Данный метод применяется в достаточно простых системах, где используются балансировочные клапана без штуцеров.

Плюсы — доступность. Использование этого метода возможно в ситуациях, когда другие методы недоступны. Такой метод применяется, когда мастер ограничен в ресурсах (приборы, современные балансировочные и автоматические клапаны, «интеллект» и т.п.).

Минусы: данный метод является неточным, особенно в ситуациях, когда разность температур теплоносителя незначительна. То есть точность метода повышается с ростом температуры наружного воздуха. К некорректным результатам также приводит завышенная площадь отопительных приборов.

Проектный (расчётный) метод

Метод предварительной настройки клапанов основан на регулировке по результатам гидравлического расчёта при проектировании систем отопления.

Собственно, в первую очередь он осуществляется в процессе проектирования. При этом проектировщик производит увязку циркуляционных колец в ходе расчёта пропускной способности и настройки регулирующих клапанов.

Преимущества: наладчику достаточно выставить необходимую настройку, проверить расход теплоносителя и, в случае необходимости, произвести корректировку данных настроек.

Недостатки: не учитываются изменения, внесённые в процессе монтажа систем отопления, а их может быть предостаточно. Монтаж — коварная штука, и очень часто «взгляды» проектировщика и монтажника расходятся по ряду объективных и необъективных причин.

Пропорциональный метод

Метод основан на закономерностях отклонения потоков в параллельных участках системы при регулировании одного из них. Из курса гидравлики известно, что контуры трубопроводов могут соединяться параллельно, последовательно и разветвлённо. Каждый участок трубопровода имеет определённую характеристику сопротивления S [Па/(кг/ч)2]. В зависимости от способа соединения различных трубопроводов эти характеристики определённым образом суммируются.

При последовательном соединении данная зависимость имеет вид: S = S1 + S2, G1 = G2. При параллельном соединении:

Потери давления на участке определяются по следующему уравнению:

Δр = SG2.

Предполагается, что регулировка одного из вентилей в контуре не ведёт к пропорциональному изменению параметров в остальных клапанах контура.

Между расходами воды в контурах системы существует пропорциональная зависимость — изменение сопротивления одного из клапанов влечёт за собой перераспределение расходов с сохранением пропорции между ними (рис. 3).

Алгоритм регулировки системы отопления пропорциональным методом:

• 1. Определяем циркуляционные кольца.
• 2. Выделяем главное циркуляционное кольцо.
• 3. Открываем вентиль основного циркуляционного кольца (при этом немного прикрываем остальные вентили контура). Если нет уверенности в том, какое циркуляционное кольцо главное, — оставляем открытыми.
• 4. Определяем существующую пропорцию между стояками или пропорцию между фактическими и проектными расходами в стояках (контурах).
• 5. Находим стояк или контур, относительно которого будем осуществлять регулирование (обычно это контур с наименьшим соотношением G1ф/G1пр).
• 6. Затем методом последовательных приближений выставляется регулируемым вентилем расход в контуре 2 G1ф/G1пр = n = G2ф/G2пр и т.д.
• 7. На завершающем этапе регулируем основной вентиль, выставляя на нём соотношение Gф/Gпр= 1, и по закону пропорциональности в остальных контурах системы установится также соотношение G1ф/G1пр = G2ф/G2пр = 1.

Этот метод регулирования применяется в больших разветвлённых системах.

Плюсы: это возможность настройки сложных разветвлённых систем; возможность быстрой корректировки при регулировании проектным методом в случае изменений смонтированных систем относительно проекта. Минусы: наличие большого количества балансировочных вентилей и, как следствие, повышенные потери давления в системе; многократные измерения расходов теплоносителя в контурах; необходимость наличия измерительных приборов и времени.

Компенсационный метод регулировки

Данный метод базируется на рассмотренных в предыдущем разделе принципах гидравлики (является усовершенствованным пропорциональным методом).

Алгоритм регулировки системы отопления компенсационным методом:

• 1. Необходимо наличие не менее трёх человек. Наладчик 1 будет отвечать за регулировку основного (эталонного) клапана, наладчик 2 — настраивать клапана системы и контролировать расход в них, наладчик 3 — регулируя магистральный клапан, поддержит заданный перепад давления или расход на основном клапане (компенсирует перетоки).
• 2. На наиболее удалённом клапане наладчиком 1 устанавливается такой перепад давления, например — 3 кПа. Остальные клапаны контура, либо в целом системы остаются открытыми.
• 3. Наладчик 3 прикрывает удалённые клапаны до тех пор, пока не установится соотношение G1ф = G1пр.
• 4. Наладчик 2 начинает регулировать клапан одного из второстепенных контуров и устанавливает G2ф = G2пр.
• 5. Наладчик 3 по указаниям наладчика 1 компенсирует возникшие перераспределения потоков и пока у наладчика 1 не установится G1ф = G1пр.
• 6. Наладчик 2 проверяет, установилось ли в контуре равенство G2ф = G2пр. Если оно не установилось, то действия пунктов 4 и 5 повторяются.
• 7. Наладчик 2 начинает регулировать клапан последующего второстепенного контура и устанавливает на нём расход G3ф = G3пр.
• 8. Наладчик 3 по указаниям наладчика 1 компенсирует возникшие перераспределения потоков, пока у наладчика 1 не установится G1ф = G1пр.
• 9. Далее цикл повторяется вновь и вновь, пока не настроится вся система в целом.

Преимущества метода: настройка разветвлённых систем отопления за один этап; минимизация количеств измерений. Его недостатки: настройку желательно производить втроём; необходимо два дифференциальных манометра.

Выводы

Рассмотренные методы регулировки на практике целесообразно комбинировать, оперируя теми устройствами регулировки и контроля регулируемых параметров, которые доступны, а понимание пропорциональности перераспределения расходов в регулируемых участках способно облегчить процесс наладки.

Восстановление системы после промерзания

Бывают ситуации, когда система отопления промерзает. Иногда возникает потребность оставить дом в холодный период и уехать на какое-либо время. Пока не работает котел — вода застывает в трубах и радиаторах. Что необходимо делать в такой ситуации?

Для начала необходима проверка всех элементов на работоспособность, после чего вышедшие из строя нужно заменить до начала прогрева. После необходимо прогреть дом или помещение, чтобы температура воздуха была теплой, а потом с помощью строительных или бытовых фенов прогреть промерзшие элементы системы отопления. После удаления льда обязательно нужно провести проверку работоспособности и сделать опрессовку, чтобы выявить повреждения, незамеченные прежде.

Пусконаладочные работы системы отопления

Тепловые сети пнр отопление

Пнр тепловых сетей это комплекс мероприятий по вводу их в эксплуатацию. Выполняя работы, необходимо руководствоваться нормативными материалами СНиП 3.05.03-85.

Законченные строительством теплопроводы проверяют на прочность под давлением воды (гидравлическое испытание) либо под давлением воздуха (пневматическое испытание).

Пневматическое проводится редко только, когда в сетях отсутствует теплоноситель, низкая температура воздуха и гидравлическое испытание провести нельзя.

Гидравлическое испытание

ПНР тепловых сетей с гидравлическим испытанием выполняется в два этапа:

• Предварительное. На данном этапе идет проверка плотности, прочности сварных швов, стенок труб до начала монтажа линейного оборудования. На теплопроводах с продольным швом диагностика проводится до монтажа изоляционных конструкций. Трубопровод из бесшовных труб можно изолировать, оставляя открытыми стыки;
• Окончательное. Строительно-монтажные работы должны быть полностью закончены согласно проекту. Теплосети проверяются на герметичность и надежность сварных швов, труб, фланцев, грязевиков, запорной арматуры, сальников, компенсаторов и другого оборудования.

Подающие и обратные трубопроводы считаются выдержавшими гидравлическое испытание, если на протяжении 15 мин контрольного времени давление трубопровода не понижается, не фиксируется в сварных швах признаков деформации, течи.

Окончательную диагностику на гидравлику выполняет подрядная организация совместно с представителями заказчика и эксплуатирующей организации.

Пневматическое испытание

ПНР тепловых сетей с пневматической диагностикой проводят в исключительных случаях при недоступности проведения гидравлического. Аналогично, его проводят в два приема. Предварительную пневматическую проверку выполняют участками длиной до 1000м.

Процесс проводится при помощи компрессора, наполняющего трубы подачи и обратки воздухом до контрольного давления. При осмотре теплопроводов промазывают проблемные места мыльным раствором. Отметив места нарушения целостности соединений, устраняют брак.

Затем проводят окончательное испытание с выдерживанием контрольного давления по времени до 30 минут.

Результаты считаются удовлетворительными, если при окончательной диагностике дефекты не обнаружены и падение давления не превышает нормативное.
