Почему коллекторная группа стала сердцем инженерных систем вашего дома

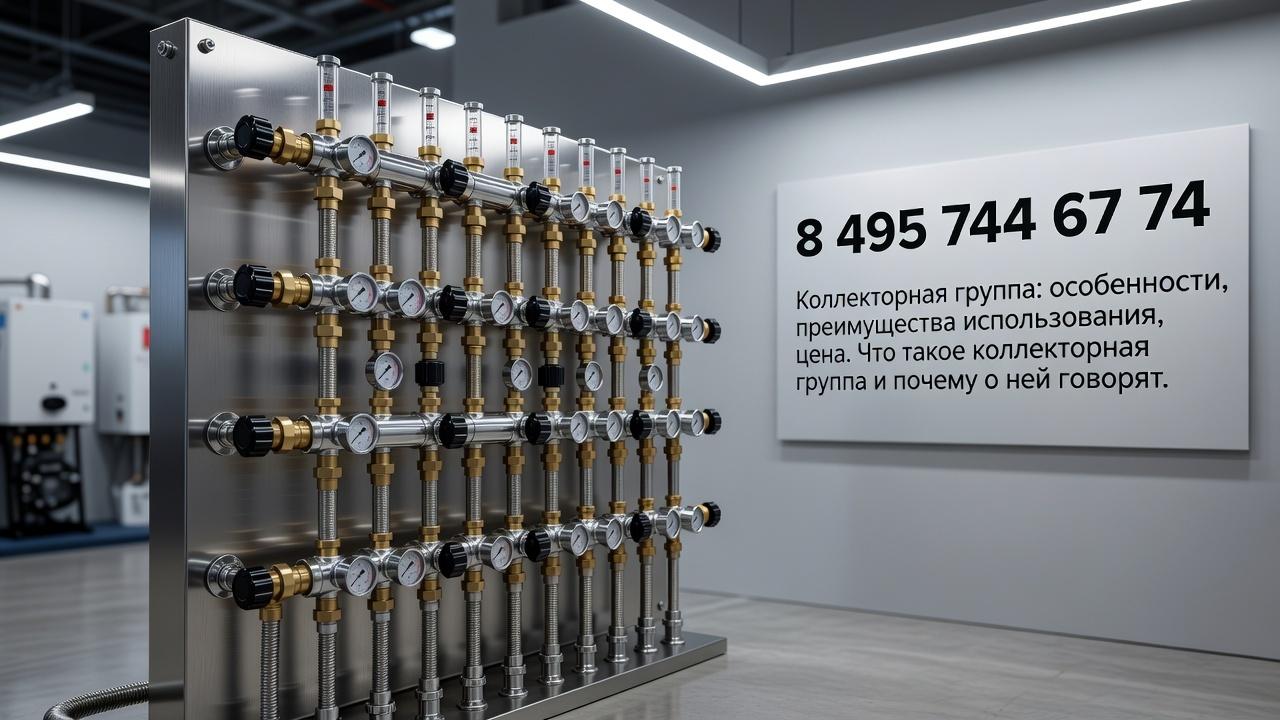

Что такое коллекторная группа и почему о ней говорят

В частном доме инженерные коммуникации похожи на кровеносную систему. Тепло и вода должны доходить до каждой точки без потерь и перекосов. Обычная тройниковая разводка с этой задачей часто не справляется: открываешь кран на кухне, а в душе напор падает. Коллекторная группа решает этот вопрос иначе. Это распределительный узел с одной подающей и одной обратной гребенкой, от которой к каждому прибору — радиатору, тёплому полу, смесителю — идёт своя независимая линия. Никаких скрытых соединений в стяжке или стенах, только цельный отрезок трубы от коллектора до прибора.

На практике такая схема даёт стабильность. Давление в каждой ветке выравнивается, а температура регулируется с хирургической точностью. Особенно это заметно в системах водяного тёплого пола, где без коллекторного узла просто не обойтись. Важно понимать: коллекторная группа — это не просто гребенка с кранами. В неё входят расходомеры, термостатические клапаны, воздухоотводчики, кронштейны. Всё это собирается в компактный шкаф, который прячется в нишу или техническое помещение.

Устройство, которое меняет подход к разводке

Коллекторный узел выглядит как две параллельные трубки с выводами. Подающая гребенка раздаёт горячий теплоноситель, обратная собирает остывшую воду. На каждом выходе стоят клапаны, иногда с сервоприводами. Расходомеры показывают, сколько жидкости уходит в конкретный контур. Это позволяет тонко настроить систему: где-то прибавить поток, где-то убавить. В котельной с множеством потребителей такой подход незаменим.

Материал изготовления чаще всего — латунь или нержавеющая сталь. Латунные коллекторы дешевле, но требуют осторожности при монтаже: резьбовые соединения не любят перетяжки. Стальные варианты дороже, зато служат десятилетиями без коррозии. Внутреннее сечение гребенок рассчитано так, чтобы не создавать лишнего гидравлического сопротивления. Это значит, что насос работает в комфортном режиме, не перегружая сеть.

Скрытая логика гребёнки

Почему от коллектора отходят отдельные линии, а не одна труба с отводами? Всё дело в балансировке. В тройниковой разводке первый радиатор получает максимум тепла, а последний — остатки. С коллекторной группой каждый прибор запитан напрямую. При замене или модернизации одного контура остальные продолжают работать. Ремонт сводится к перекрытию одного крана, а не всего стояка.

Ещё один плюс — отсутствие стыков под полом или в стенах. Пластиковая труба от коллектора до радиатора идёт цельным куском. Вероятность протечки в замоноличенной части стремится к нулю. Это критически важно для систем водоснабжения и тёплого пола, где раскопки стяжки обойдутся в серьёзную сумму.

Шесть особенностей, о которых молчат в инструкциях

Коллекторная группа не терпит халтуры. Первая особенность — точность настройки расходомеров. Если полениться и выставить все контуры на одинаковый поток, петли разной длины прогреются неравномерно. Короткая ветка будет горячей, а длинная — еле тёплой. Приходится сидеть с таблицами и считать гидравлику. Вторая — необходимость в смесительном узле для низкотемпературных систем. Тёплый пол не терпит кипятка от котла, поэтому перед коллектором ставят насосно-смесительный блок, подмешивающий обратку.

Третья — воздухоотводчики должны быть автоматическими. Ручные краны Маевского на коллекторе требуют постоянного контроля. Четвёртая — коллекторный шкаф должен быть доступен. Прятать его за гипсокартоном без ревизионного люка — идея провальная. Пятая — металлические гребенки чувствительны к блуждающим токам. В частном доме без правильного заземления латунь может разрушаться. Шестая — слабое место — уплотнительные кольца. Через пару лет они дубеют, особенно при высоких температурах. При монтаже лучше использовать сантехническую пасту и качественный лён, а не перетягивать гайки.

Монтаж коллекторной группы: от котлована до чистовой отделки

Установка коллектора начинается с проекта. Без схемы расстановки петель и расчёта длин контуров браться за работу нельзя. Сначала выбирается место для шкафа. Оно должно быть равноудалено от всех потребителей, чтобы минимизировать длину труб. Идеально — центр дома, техническое помещение или прихожая. Шкаф врезают в стену на этапе черновой отделки, до заливки стяжки.

Далее монтируется сам коллекторный узел. Кронштейны крепятся к стене, гребенки собираются согласно схеме. Важно не перепутать подачу и обратку. На выходы ставятся фитинги под выбранный тип трубы — пресс-фитинги для металлопластика или аксиальные для сшитого полиэтилена. После опрессовки воздухом давлением проверяют герметичность. Только потом контуры заливаются бетоном или закрываются чистовым полом.

Этапы работ

• Разметка ниши и установка монтажного шкафа.
• Сборка подающей и обратной гребенок.
• Подключение расходомеров и термостатических клапанов.
• Установка автоматических воздухоотводчиков и дренажных кранов.
• Подсоединение трубопроводов от источника тепла и к потребителям.
• Опрессовка системы и проверка регулировок.

Замена коллектора: когда старый узел тянет на дно

Замена коллекторной группы требуется в двух случаях. Первый — физический износ. Латунные гребенки со временем покрываются микротрещинами, особенно в жёсткой воде. Появляются капельные течи по резьбе, которые невозможно устранить подтяжкой. Второй — ошибки первоначального монтажа. Если при сборке использовали дешёвые прокладки или перепутали направление потока, система работает с перебоями. Ремонт отдельных элементов часто нерентабелен: проще поменять узел целиком.

Процесс демонтажа требует аккуратности. Перекрывается подача теплоносителя из котельной. Сливается вода из контуров. Старый коллектор срезается, трубные окончания калибруются. Новый узел ставится на место, трубки заново подсоединяются. Обязательно проводится повторная опрессовка. После замены настройку расходомеров приходится делать заново, так как гидравлика другого узла может отличаться.

Ремонт и переоборудование: вторая жизнь без глобальной стройки

Не всегда нужна полная замена. Иногда достаточно локального ремонта или переоборудования существующего узла. Чаще всего выходит из строя автоматический воздухоотводчик. Он закисает, и коллектор завоздушивается. Замена этого элемента занимает полчаса и не требует слива всей системы. Другая частая проблема — заклинивший расходомер. Его стеклянная колба мутнеет, а поплавок перестаёт показывать реальный поток. Такой расходомер выкручивается и ставится новый с калибровкой.

Переоборудование становится актуальным при расширении дома. Пристроили веранду, добавили пару радиаторов — свободных выводов на гребенке нет. Тогда наращивают секции коллектора или добавляют дополнительную ветку с отдельным насосным узлом. Это позволяет сохранить старый костяк системы, не разрушая стяжку и не штробя стены.

Модернизация системы: добавляем мозги

Базовый коллекторный узел работает на механике. Но его можно превратить в часть умного дома. На место термостатических клапанов ставят сервоприводы. Они подключаются к контроллеру или комнатным термостатам. Теперь температура в каждой комнате регулируется автоматически. Модернизация позволяет экономить до 15-20% газа или электричества: незачем греть пустую спальню днём.

Ещё один этап модернизации — установка погодозависимой автоматики на узел подмеса. Датчик наружной температуры передаёт данные контроллеру, и тот меняет температуру теплоносителя в контурах тёплого пола. В межсезонье пол не перегревается, а в мороз работает на полную мощность. Сервоприводы и контроллеры можно монтировать на уже собранный коллектор без демонтажа старых труб. Это чистая работа по электрике и настройке.

Цена вопроса: примерные цифры для ориентировки

Стоимость работ по коллекторной группе складывается из нескольких частей. Выезд инженера для осмотра объекта и составления сметы стоит от 5000 рублей. Это обязательный этап, поскольку без понимания планировки дома, количества контуров и состояния существующих труб точную цену назвать нельзя. После осмотра готовится коммерческое предложение, в котором расписаны материалы и работа.

Приведём примерные расценки, которые помогут сориентироваться. Эти цифры не являются публичной офертой и даны для общего понимания рынка в соответствии со статьёй 437 ГК РФ.

Итоговая сумма рассчитывается индивидуально после выезда инженера на объект. В неё включаются стоимость материалов, логистика и пусконаладочные работы. Каждый проект уникален, поэтому мы не даём заочных гарантийных обязательств по цене до осмотра.

Заключение

Коллекторная группа — это не просто деталь в котельной. Это инструмент, который даёт полный контроль над теплом и водой в доме. Правильный монтаж, своевременная замена или переоборудование узла избавляют от перепадов температуры, шума в трубах и неоправданных счетов за отопление. Вложения в качественный монтаж и материалы окупаются комфортом и долгим сроком службы системы. А чтобы избежать ошибок, лучше с самого начала пригласить инженера, который посчитает гидравлику и подберёт узел под конкретный объект. Тогда ремонт коллектора сведётся к плановой замене прокладок раз в несколько лет, а не к аварийному вскрытию полов.
