При монтаже традиционной системы отопления постоянно возникает проблема с радиаторами. Хочется их запрятать куда подальше, чтобы они не выделялись и не портили своим видом интерьер.
А что, если изначально сделать такую систему, при которой батареи вообще будут не нужны? И речь здесь не идет о теплых полах.
Что имеется в каждой комнате и при этом вообще не бросается в глаза? Это плинтус. Так почему бы не спрятать отопление в него, задумались производители и выпустили на рынок, так называемый теплый плинтус.

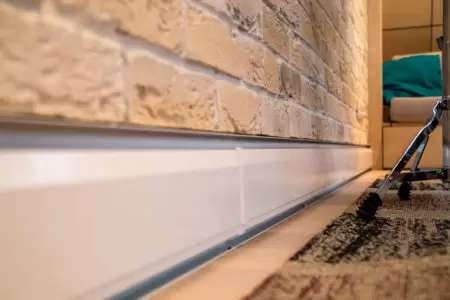

Внешним видом он совсем немного отличается от обычного. Его высота составляет от 14 до 20см, ширина около 3см. С такими габаритами подобная система без проблем впишется в любой интерьер.
Хватает ли такого источника тепла для полноценного обогрева дома и квартиры? Вполне. Несмотря на маленькие размеры, не забывайте про его длину.

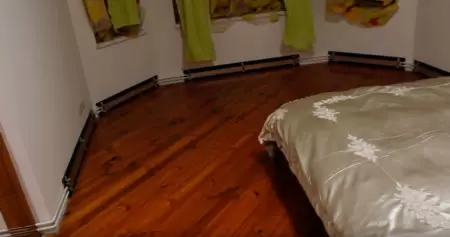

Так, в комнате до 20м2 при установке плинтуса вдоль трех стен, общая площадь подобного обогревателя достигает 2м2. При этом тепло излучают вовсе не эти квадратные метры, а нечто другое.
Чтобы выяснить что именно, давайте подробнее изучим принцип работы теплого плинтуса и узнаем все подробности о его эффективности.
Что такое теплый плинтус и как он работает
Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.
Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.
Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.
Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.
Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.
Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.
На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.
Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!
Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.
А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.

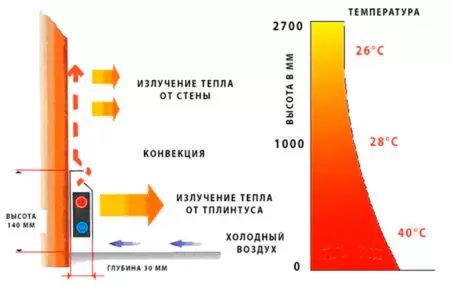

Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.
Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?
Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.
То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.
Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.
Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.
Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.
Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.
Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.
Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.
А человеческое тело больше реагирует именно на разницу температур с окружающими твердыми предметами, чем на холодный воздух. Помести вас в холодильник при -1С или на улицу, с той же температурой (без ветра), вы сразу почувствуете эффект.
Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.
Однако не все здесь так радужно, как кажется на первый взгляд. Если у вас греется вся стена, то и теплопотери от нее увеличиваются.
А значит ее нужно изначально делать теплоемкой и стремиться к максимальной теплонепроницаемости.
Вот, например, известная из курса физики формула расчета теплопотерь:
Где:
- S — площадь стены
- Т=(Твнутри — Тснаружи) – разница температур стены внутри дома и на улице
- R – сопротивление теплопередачи поверхности
Из этой формулы становится ясно, от чего в первую очередь зависят теплопотери. R – как с батареями, так и с плинтусом у вас не меняется. Стена то, одна и та же.
А вот параметры в числителе будут другими. Чем больше разница температур (T), тем больше теплопотери. Допустим, при нагреве от батарей возле окна, стена будет условно иметь t=20C.

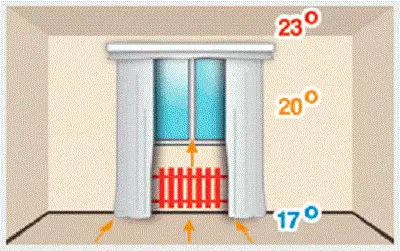

Температура по стене от радиатора до дальней точки (в углах) распределяется по градиенту. Участки стен справа и слева от окон вообще не прогреваются.
Если же всю стену внутри дома нагреть теплым плинтусом, от того же самого котла с той же самой температурой теплоносителя, то стена прогреется уже больше. Условно до +25С, а значит согласно формуле, возрастет разница в числителе, и увеличится теплоотдача через стены.
Получается, что чем больше тепла вы теряете, тем больше придется его возмещать. Неважно каким способом это тепло нагоняется в комнату – радиаторами или термоплинтусами.
То же самое относится и к площади — S. Поверхность, подогреваемая плинтусом, гораздо больше поверхности, расположенной непосредственно за радиатором.
Немного улучшить ситуацию получится, если греющий плинтус размещать не только на внешних стенах дома (как с радиаторами), но и на его внутренних перегородках.
Большая часть тепла вырабатываемая в этом случае будет оставаться в доме, а не пытаться тут же уйти на улицу. Небольшой подогрев наружных стен полезен не только в качестве источника отопления, но и для самого здания. Сырость как таковая полностью исчезает.
Учитывая все вышесказанное, многие поэтому и воспринимают подобные инновации со скепсисом. Есть давно проверенные и понятные способы – те же радиаторы под окнами, либо теплый пол в стяжке.
Все остальные ухищрения обходятся слишком затратно либо на этапе строительства, либо в процессе эксплуатации и ремонта.
На комнату в 16м2 вам понадобится от 10 до 12 метров плинтуса. Его цена на сегодняшний день в среднем составляет 4000-5000 рублей за метр и выше. И это помимо затрат на комплектующие. Прибавьте сюда саму работу (в Москве берут около 1400 рублей за погонный метр), все комнаты в доме и посчитайте свои расходы.
Такое отопление потянет далеко не каждый.
Можно ли полноценно пережить зиму с подобными термоплинтусами? Да, безусловно. При наличии достаточного погонного метража и соответствующей температуры теплоносителя.
И многочисленные отзывы на форумах это подтверждают. Для прогрева дома в самые холодные зимние дни, температуру отбора теплоносителя в коллекторе теплых плинтусов нужно будет держать в районе 75С. В обычные дни достаточно 50-70С.
Чем выше температура, тем больше вы получите лучистой энергии. При снижении ее до уровня 45С и ниже, теплый плинтус превращается в подобие миниконвектора, который греет преимущественно потоками воздуха.
Поэтому не ждите от термоплинтусов каких-то нереальных цифр экономии. Ее не будет. Теплый пол в этом отношении гораздо выгоднее.
Тем не менее, система получила свое широкое применение и некоторые потребители активно ее используют как в качестве основного, так и дополнительного источника отопления своей квартиры или отдельных комнат в доме.
Виды теплого плинтуса

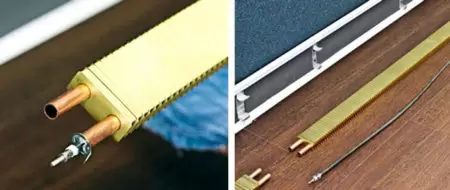

Сам теплый плинтус собирается из отдельных греющих модулей. Есть два варианта:
- жидкостный
- электрический
При жидкостном не важно от какого источника поступает теплоноситель – твердотопливный, газовый или электрокотел.
Это может быть даже низкотемпературный источник на основе теплового насоса.
Имея подачу всего в 40 градусов, с плинтусами можно добиться съема тепловой мощности в районе 50Вт на 1 метр. Вот таблица зависимости мощности теплоотдачи от температуры жидкости для наиболее распространенного у нас плинтуса марки Мистер Тектум:
Особенности монтажа
Для создания водяной системы вам обязательно потребуется коллектор и циркуляционный насос. Такая система подразумевает высокую скорость прогона жидкости.
Поэтому с естественной циркуляцией система малоэффективна. Насос должен уметь адаптироваться к изменению объемов протока. Вдруг вы вручную или автоматика на коллекторе отключит какой-то контур.

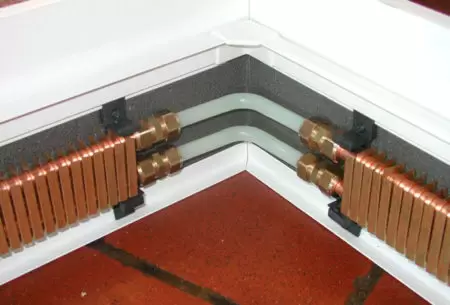

Теплоноситель проходит через специальные греющие модули с двумя медными трубками и ламелями в качестве ребер. Именно ламели, а не трубки выступают в качестве основного источника тепла.
Поэтому, если вы вдруг решили собрать такую систему своими руками, в первую очередь озадачьтесь каким образом напаять все эти ребра. Чем их будет больше, тем лучше.
Стандартная длина модуля для теплого плинтуса Mr.Tektum – 2,5 метра. Диаметр трубок всего 16-20мм.
Больше и не требуется. В противном случае кратно возрос бы объем теплоносителя и уменьшилась скорость протока. А это в свою очередь вызвало бы большой перепад температур на входе и выходе из коллектора.
Не говоря уже об усложнении монтажа и изменении эстетики такой громоздкой конструкции.
Подключение и соединение трубок выполняется методом пайки, либо через специальные переходники и фитинги.
Отдельные комнаты желательно подключать разными контурами. Рекомендуемая длина – 15-16м. В первую очередь имеется в виду комнатные петли, а не длина всей задействованной трубки. Ведь именно на модулях с ламелями происходит наибольший теплосъем.
На большую комнату частенько заводят сразу два контура. Не сравнивайте их с теплыми полами, там допустимая длина контура раза в три-четыре больше. Объясняется это разными температурными диапазонами работы.
Длина контура ограничивается условием падения температуры (не более 5 градусов). Если обратка будет значительно холоднее, то она попросту будет охлаждать часть ламелей. Что критично скажется на общей теплоотдаче.
Это правило действительно для всех микрорадиаторов. Дабы повысить эффективность придется существенно увеличивать скорость протока.
Балансировки контуров при подобном отоплении, в отличие от теплых полов не требуется. “Положительно” сказывается мизерный объем теплоносителя.
При электрическом варианте в модуль закладывается кабель и греющий элемент – ТЭН.
Тепловая мощность подобной системы на ТЭНах составляет около 200Вт/м.п. Для водяной все зависит от выставленной температуры на котле или коллекторе.
Электрический вариант в отличие от жидкостного может отрицательно сказаться на сушке воздуха. Голый ТЭН обычно нагревается до температур гораздо больших, чем трубки “водяных плинтусов”.

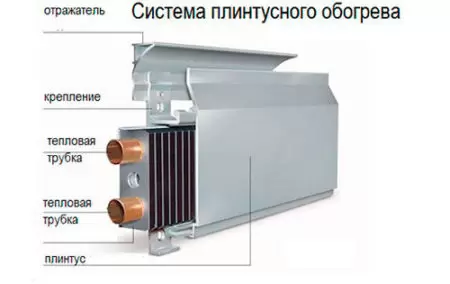

Поверх модулей устанавливается алюминиевый короб. Его можно подобрать любой расцветки и тогда он вообще сольется с интерьером комнаты.
Короб элементарно снимается, благодаря чему у вас всегда есть доступ к его внутренним элементам.
То есть, система полностью ремонто-пригодная и удобная в эксплуатации.
Система теплый плинтус
Отопление дома теплым плинтусом
Сравнение типов отопления
Системы отопления
Теплый_плинтус | Радиаторы | Теплые_полы |
Незаметен в интерьере Тёплый плинтус имеет небольшие размеры, а благодаря возможности выбрать окраску, впишется в любой интерьер. Незаменим в помещениях с панорамным остеклением. | Не вписываются в интерьер При использовании радиаторов следует учитывать особенности интерьеров. Установка радиаторов перед витринами наружного остекления неэстетична, и малоэффективна. | Незаметны в интерьере Тёплый пол независим от интерьерных условий, но требует напольных покрытий с высокой теплоотдачей, при этом наиболее “теплые” материалы: паркет, ламинат, пробка, ковры и т.д. – резко снижают эффективность теплых полов. |
Максимум эффекстивности Формирует тепловой экран вдоль внешних стен, создавая стабильные и комфортные климатические условия, не сушит воздух. Гарантирует экономию энергоносителя от 30% и выше по сравнению с конвективными приборами отопления. | Высокие_теплопотери Создаёт «тёпловую подушку» под потолком, заставляя перетапливать помещение, чтобы создать комфортные условия в зоне присутствия человека. При проветривании неизбежны потери тепла. | Не для холодных зим Комфортен при условии поддержания температуры пола не выше 23 – 25 оС, и мощности до 70 Вт/м2. При превышении этих параметров, что неизбежно при более холодных зимах в России, чем в Европе, создаёт существенный дискомфорт. |
Не поднимает пыль Тёплый плинтус не создаёт воздушных потоков, что значительно уменьшает движение пыли в помещении. | Поднимает пыль Механизм подъема пыли в помещении обусловлен наличием мощных конвективных потоков воздуха – именно так работают радиаторы. | Не поднимает пыль Тёплый пол создаёт значительно меньше воздушных потоков, чем радиатор, но всё равно является конвективным прибором отопления. |
Легок в обслуживании Не требует проведения трудоемких строительных работ – установка производится уже на чистовую отделку пола и стен. Теплый плинтус ремонтопригоден, т.к. все элементы в свободном доступе. Особенностью Теплого плинтуса является то, что система может быть переведена из электрической в жидкостную и наоборот. | Не обслуживается Монтаж радиаторов не является трудоемким процессом, однако при повреждении и протечке в большинстве случаев требуется замена оборудования. | Не обслуживается Монтаж жидкостных тёплых полов – трудоёмкое мероприятие, как жидкостные , так и электрические тёплые полы не ремонтируются. Дешевле оказывается установить другой прибор отопления, чем разбивать бетонную стяжку на перекрытии. |
Комфорт и здоровье Комфортная равномерная температура, оптимальная влажность, не происходит его выжигание кислорода. | Сушит воздух Перепад температуры: у потолка на 4-5 градуса C теплее, чем у пола. Сильно сушит воздух. | Вредит здоровью Теплые полы из-за инерционности системы выделяют избыточное тепло, которое негативно сказывается на сердечно-сосудистой системе человека, снижает иммунитет у детей, наиболее чувствительные люди ощущают на себе электро-магнитное излучение электрических теплых полов. |
Теплый воздух медленно поднимается вдоль стены, нагревая её поверхность. Вдоль наружных стен и окон создается тепловой экран, который препятствует уходу тепла из помещения.
Долговечные материалы
В теплом плинтусе используется обогревающий элемент из материала — медь и латунь, горячепрессованный алюминий — толщиной — 2 мм. Срок службы — не ограничен!
Свобода планировки
Теплый плинтус не расходует пространство в помещении, таким образом получаете свободу в расстановке мебели. Обогревающий плинтус можно встроить в стену , а так же в мебель, тем самым плинтус становится невидимым. Благодаря малогабаритности плинтуса и возможность выбора цвета и различных текстур, сможет легко и органично вписаться в любой интерьер помещения!
Эффект солнечного тепла
Материал теплого плинтуса — медь, латунь, алюминий — осуществляет перевод воздушного потока конвективного тепла в нагрев поверхности стены, т.е стены помещения превращаются в прибор отопления. Его отличие от радиатора — теплоотдача передается путем прогревания «эффект солнца» всех элементов: самого плинтуса и стены. Плинтусное отопление обеспечивает быстрый прогрев, равномерную температуру, создавая по всему периметру тепловой экран.
Система HZ для наружной установки
Преимущества наружной установки при модернизации отопительных установок на лицо: не нужно выдалбливать каналы в кладке стен, нет строительного мусора в жилых помещениях, нет необходимости в дополнительных ремонтных работах, непродолжительный монтаж, экономия затрат.
Современные трубы, используемые для разводки системы отопления, отличаются от тепловодов выпуска прошлого века качеством исполнения и простотой повседневного ухода. Но при этом они остаются элементами оборудования, в заводском исполнении лаконичны и не несут никакой эстетической нагрузки. Поэтому желание жильцов убрать подальше или как-то художественно оформить внутренний трубопровод отопления вполне понятно. Как правило, горизонтальных участков отопительного трубопровода в квартире больше, чем вертикальных, и расположены они по периметру помещения в нижней его части – зоне традиционного расположения плинтусов. Поэтому самым естественным оформлением таких тепловодов является отделка, использующая короб-плинтус для труб отопления.
Плинтус для труб отопления купить
Наши работы
Соответствующая современному состоянию техники наружная установка включает скрытия проложенных на штукатурке труб системы отопления. Фирма HZ выпускает подходящую систему для скрытия труб. Проложенные параллельно полу трубы системы отопления облицовываются высококачественными плинтусовыми профилями HZ. Большое разнообразие декоров и различные типоразмеры плинтусов удовлетворяют практически любые желания. Удобная в обращении техника крепления HZ обеспечивает быстрый и легкий монтаж.
Для вертикальной прокладки труб фирма HZ предлагает профили для стояков в форме U и L семи различных размеров. Трубы на стенах и потолке укрываются без труда. При скрытии изолированных стояков без них не обойтись.
Стоимость плинтусной системы для монтажа труб
!!! Внимание. Продажа строго при условии монтажа
Наименование | Цена, опт, руб |
Угольник подводящий с вентилем никелированный (AWA), комп | 1990 |
Угольник подводящий с запорным вентилем | 2383 |
Фальш-окно дуб светлый (AB EH), шт | 148 |
Фальш-окно дуб темный (AB ED), шт | 148 |
Фальш-окно белый (AB W), шт | 148 |
Узел HKU разъемный внутр. резьба (HKU ½» ,I), компл | 2907 |
Узел HKU разъемный. для подключения 3/4” Eurokonus (HKU 3/4 E), комп | 2832 |
Кондуктор для зарезки на ус (GSL), шт | 4081 |
Держатель фальш-плинтусов №155 (BLH), шт | 50 |
Угол внутр. для спец. решений дуб светлый (IE EH), шт | 274 |
Угол наружный для спец. решений дуб светлый (AE EH), шт | 274 |
Соединение стыковое дуб светлый (ST EH), шт | 176 |
Деталь концевая левая дуб светлый (ES EH Левая), шт | 228 |
Деталь концевая правая дуб светлый (ES EH Правая), шт | 228 |
Угол внутр. для спец. решений дуб темный (IE ED), шт | 274 |
Угол наружный для спец. решений дуб темный (AE ED), шт | 274 |
Соединение стыковое дуб темный (ST ED), шт | 176 |
Деталь концевая левая дуб темный (ES ED Левая), шт | 228 |
Деталь концевая правая дуб темный (ES ED Правая), шт | 228 |
Угол внутр. для спец. решений белый (IE W), шт | 160 |
Угол наружный для спец. решений белый (AE W), шт | 160 |
Соединение стыковое белый (ST W), шт | 160 |
Деталь концевая левая белый (ES W Левая), шт | 128 |
Деталь концевая правая белый (ES W Правая), шт | 128 |
Угол внутр. дуб светлый № изделия 2061 (IE 2000 EН), шт | 268 |
Угол наружный дуб светлый (AE 2000 EH), шт | 268 |
Соединение стыковое дуб светлый (SV 2000 EH), шт | 182 |
Угол внутр. дуб темный (IE 2000 ED), шт | 274 |
Угол наружный дуб темный (AE 2000 ED), шт | 274 |
Угол внутр. белый (IE 2000 W), шт | 154 |
Угол наружный белый (AE 2000 W), шт | 154 |
Зажим поверх труб,регулируемый, (SCH 2150),Ø до 22 мм, пресс до 18 мм, для профилей SLF,SLT,SLL2000, шт | 66 |
Зажим для внутр.углов,поверх труб,регулируемый, Ø до 22 мм, пресс до 18 мм, только c IE,IET,IEL2000, шт | 148 |
Зажим для наружных углов,поверх труб, регулируемый, Ø до 22 мм, пресс до 18 мм, только c AE,AET,AEL2, шт | 148 |
Зажим для стыкового соединения (SCH 2158), шт | 148 |
Кромка выравнивающая дуб свет./бук свет. (DLW EH), м | 221 |
Кромка выравнивающая дуб темный (DLW ED), шт | 221 |
Кромка выравнивающая белый/ясень белый (DLW W), шт | 221 |
Зажим перед прокладкой труб, регулируемый (SCH 2250), шт | 84 |
Зажим после прокладки труб до 28 мм, шт | 84 |
Угол внутр. дуб светлый для SLF28 (IE 28 EH), шт | 308 |
Угол наружный дуб светлый для SLF28 (AE 28 EH), шт | 308 |
Соединение стыковое дуб светлый для SLF28 (ST 28 EH), шт | 235 |
Деталь концевая левая дуб светлый для SLF28 (ES 28 EH), шт | 258 |
Деталь концевая правая дуб светлый для SLF28 (ES 28 EH), шт | 258 |
Фальш-профиль дуб светлый (BLF EH 2M), м | 499 |
Фальш-профиль дуб темный (BLF ED 2M), м | 499 |
Угол внутренний белый для SLF28 (IE 28 W), шт | 184 |
Угол наружный белый для SLF28 (AE 28 W), шт | 184 |
Соединение стыковое белый для SLF28(ST 28 W), шт | 143 |
Деталь концевая левая белый для SLF28 (ES 28 W), шт | 160 |
Деталь концевая правая белый для SLF28 (ES 28 W), шт | 160 |
Фальш-профиль белый (BLF W 2M), м | 432 |
Профиль дуб светлый (SLF 2000 EH 2M), м | 585 |
Профиль дуб темный (SLF 2000 ED 2M), м | 628 |
Профиль белый (SLF 2000 W 2M), м | 473 |
Профиль дуб светлый (SLF 28-2000 EH 2M), м | 715 |
Профиль белый (SLF 28-2000 W 2M), м | 611 |
С помощью систем HZ достигается быстрое и эстетичное подключение радиатора.
Предлагаются все виды соединений:
- пайка,
- прессование,
- свинчивание.
Их применение при наружной установке означает явную экономию времени.
Особое значение придается удобству монтажа изделий HZ. В трудных ситуациях при монтаже в старых зданиях также возможен быстрый и бесперебойный монтаж.
SLF 2000 профиль – это универсальный плинтусовый профиль для труб до Ø 22 мм. Это стабильный полый пластмассовый профиль с кромкой уплотнения к стене для выравнивания неровных стен. Исключительно долговечный материал профилей отличается высокой динамической прочностью. Для профиля SLF 2000 предлагаются подходящие фальш-плинтусы для стен без труб.
Крепление профиля производится после прокладки труб с помощью зажима, изделие № 2150, или перед прокладкой труб с помощью зажима, изделие № 2250.
Функциональные особенности плинтусов для труб систем отопления
Существует множество вариантов исполнения монтируемой отделки трубопроводов, плинтус для труб отопления также не однообразен по художественному оформлению, но у этого материала, в зависимости от расположения, существуют конструктивные особенности. Если отопительный трубопровод проходит через неотапливаемое помещение, то трубы с целью снижения теплопотерь необходимо оборудовать теплоизоляцией, а корпус декоративного кожуха должен быть сплошным – без отверстий и прорезей. Степень его эстетичности зависит от статуса помещения и желания жильцов.
Требования к отделке отопительного трубопровода под плинтус
Отделочные материалы, используемые для оформления элементов систем отопления, должны обладать следующими характеристиками:
- низкая горючесть;
- достаточная термостойкость – способность сохранять геометрию и эстетичность при воздействии тепла;
- низкий коэффициент теплового расширения;
- гидрофобность – устойчивость к воздействию влаги (при повседневном уходе и аварийных протечках);
- стойкость к химическим веществам (предметам бытовой химии);
- безопасность – отсутствие вредных выделений и запахов под воздействием температуры;
- простота установки и повседневного ухода;
- устойчивость к механическим воздействиям – при перестановках мебели и т.д.;
- эстетичность.
Всё перечисленное относится и к плинтусу для скрытия труб отопления.
- Как промыть систему теплый пол
- Замена насоса на коллекторе теплого пола частного дома
- Плановый ремонт коллектора теплого пола
- Срочный ремонт коллектора теплого пола
- Какой должна быть толщина стяжки над тёплым полом?
- Можно ли зимой делать отопление и теплые полы в частном доме
- Как правильно подключать теплый пол к радиатору: к обратке или к подаче?
- Водяное отопление дома радиаторами и теплыми полами
