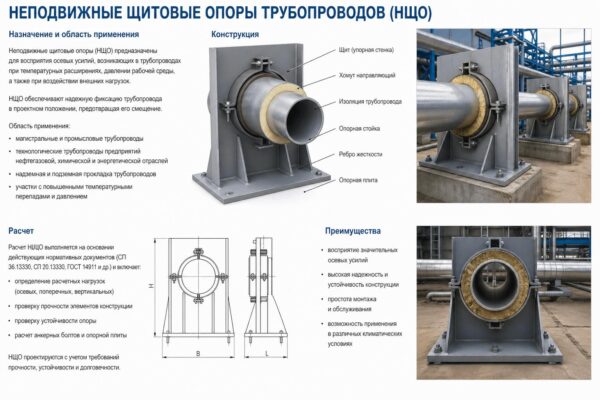

Неподвижные щитовые опоры трубопроводов (НЩО)

Неподвижные щитовые опоры трубопроводов (НЩО) — ключевой элемент трассовой и подкрановой опорной системы, предназначенный для обеспечения фиксирования трубопровода в заданном положении и восприятия всех постоянных и временных нагрузок без допуска осевого перемещения. Правильная конструкция и расчет НЩО обеспечивают долговечность магистрали, снижение напряжений в теле трубы и соединениях, а также безопасность эксплуатации при температурных деформациях и внешних воздействиях.

Конструктивно НЩО представляют собой щитовую или плитную базовую деталь, опирающуюся на фундамент или несущую конструкцию, с элементами крепления труб — прижимными хомутами, клиновыми или болтовыми фиксирующими устройствами, деталями для изоляции от контактной коррозии и компенсирующими вкладышами. Возможны варианты с одинарной или комбинированной опорной поверхностью, а также с устройствами для передачи поперечных и продольных реакций в зависимости от типа трассы и условий эксплуатации.

Расчет НЩО включает определение реакций опоры при действии постоянных (вес трубы и среды), временных (гидравлические удары, ветровые и грузовые нагрузки), а также температурных деформаций трубопровода. Важные расчетные задачи — проверка прочности и устойчивости щита и крепежа, расчет контактных напряжений и давления на фундамент, оценка трения при ограниченных перемещениях, анализ влияния смещений при констрейнтах и учет динамических нагрузок в сейсмических и виброактивных зонах. При этом руководствуются нормативными документами (СП, ГОСТ, СНиП) и требованиям к предельным состояниям.

Применение НЩО широко — от магистральных нефтегазопроводов и технологических трубопроводов на промышленных объектах до систем теплоснабжения и распределительных сетей. Выбор конкретной конструкции зависит от диаметра и массы трубы, рабочих температур и давлений, условий коррозионной устойчивости, требования к электрической изоляции и особенностей фундамента. Практические критерии выбора включают нагрузочную способность, удобство монтажа и обслуживания, возможность замены элементов и совместимость с системами компенсации температурных удлинений.

Дальнейшие разделы статьи подробно рассмотрят виды и конструктивные схемы НЩО, методику расчета по статическим и температурным воздействиям с примерами, требования к материалам и монтажу, а также типичные ошибки при проектировании и рекомендации по практическому применению. Такое системное изложение поможет инженерам и проектировщикам обеспечить надежность опорной системы трубопроводов в самых разных условиях эксплуатации.

Назначение и область применения неподвижных щитовых опор (НЩО)

Неподвижные щитовые опоры служат для жёсткой фиксации трубопровода в заданной точке. Они воспринимают осевые и поперечные усилия. Такие опоры предотвращают перераспределение напряжений при термоусадке. На них опираются трубопроводы при пересечении зданий и технологических линий. НЩО также защищают резьбовые и фланцевые соединения от перегрузок.

Типичные области применения охватывают как магистральные сети, так и локальные системы. Их устанавливают возле насосных агрегатов и теплообменников. Часто НЩО применяют на вводах в котельные и распределительные узлы. В промышленности опоры ставят у переходов через пролёты и опорные сооружения.

• Тепловые сети: защита от осевых усилий.
• Водопроводные линии: фиксация при гидравлических ударах.
• Промышленные участки: опора при высокой вибрации.
• Частные дома: монтаж на вводах и узлах отопления.

Компания Инженерные коммуникации предоставляет полный спектр работ. Услуги включают расчёт, поставку и монтаж НЩО. Мы выполняем наладку и сервисное обслуживание систем отопления. Ремонт и модернизация выполняются с гарантией качества. Аварийный выезд доступен оперативно при необходимости. Позвоните для консультации и расчёта стоимости по телефону +7 495 744-67-74.

Конструкция НЩО: основные элементы и принцип работы

Щитовая опора работает как связующее звено между трубой и основанием. Ее задача — равномерно перераспределить нагрузки на фундамент. Через опору передаются вес трубы, давление рабочей среды и внешние воздействия. Именно щит принимает усилия, а не сама труба.

Основные узлы опоры взаимодействуют по простой схеме. Сначала нагрузка от трубы передаётся на вкладыш. Затем усилие идёт через опорную плиту к анкерной системе. Между вкладышем и щитом ставят изоляционные прокладки для защиты от коррозии. Так исключаются контактные токи и локальные повреждения.

Принцип фиксации основан на комбинированном сцеплении и жесткой анкеровке. Крепёжные элементы задают положение по длине и по высоте. В некоторых схемах используются клиновые элементы для точной центровки. Контроль при монтаже снижает риск получения непредусмотренных зазоров.

Для удобства обслуживания предусматривают доступ к креплениям и сменным вкладышам. Съёмные элементы упрощают замену уплотнений и антикоррозионных вставок. Такой подход экономит время ремонта и снижает простои трассы.

Типовые размеры и зазоры проектируют с учётом температурных удлинений. Допуск смещений выбирают по расчётным данным. Небольшой зазор снижает трение, большой создаёт риск вибрации. Баланс достигают проверкой на стадии рабочего проекта.

Компания Инженерные коммуникации выполняет полный комплекс услуг. Мы делаем расчёт и подбираем элементы опор. Поставляем и монтируем НЩО, проводим пусконаладку. Оказываем ремонт и плановое обслуживание отопления. Работы по водоснабжению и канализации входят в перечень услуг. Закажите выезд инженера по телефону +7 495 744-67-74.

Материалы, покрытия и защита от коррозии

Выбор материалов для НЩО зависит от среды, нагрузок и бюджета.

Применяют углеродистые, низколегированные и коррозионно-стойкие стали.

Встречаются конструкции с неметаллическими вкладышами и композитными элементами.

Полимеры уменьшают контактную коррозию и снижают трение.

Стандартные методы защиты включают горячее цинкование и полимерные покрытия.

Эпоксидные праймеры и порошковые системы дают стойкое покрытие.

Битумные мастики применимы для скрытых и грунтовых участков.

Выбор учитывает климат, агрессивность грунта и механическую нагрузку.

Для подземных опор используют катодную защиту.

Применяют жертвенные аноды и систему с внешним источником тока.

Катодная защита требует мониторинга и периодического обслуживания.

Контроль качества покрытия критичен.

Измеряют толщину, проводят испытания адгезии и проверку изоляции.

Регистрация результатов в паспорте объекта обязательна.

Компания Инженерные коммуникации выполняет ремонт, монтаж и обслуживание частного дома.

Мы решаем задачи по отоплению, водоснабжению и канализации.

Подберем материалы, нанесем покрытия и организуем катодную защиту.

Оформим документацию и обеспечим сервисное сопровождение.

Звоните для консультации и выезда по телефону +7 495 744-67-74.

Типовые узлы: щит, опорная плита, упорные элементы

Щит в типовой узловой конфигурации выполняет роль распределителя нагрузок от трубы на основание. Его проектируют с учётом спектра усилий и расположения сварных швов. Часто применяют ребра жёсткости для предотвращения прогиба под нагрузкой. Толщину щита подбирают по расчёту на прогиб и контактные напряжения.

Опорная плита обеспечивает передачу усилий в фундамент. Плита фиксируется анкерными болтами и выравнивается регулировочными шайбами. Между плитой и фундаментом проводят цементно-песчаную или эпоксидную стяжку. Правильно выполненная стяжка исключает локальные концентрации напряжений и микродеформации.

Упорные элементы предохраняют опору от смещения вдоль трассы. К ним относят клиновые фиксаторы, антипроскальзывающие шпонки и стопорные пластины. Эти детали проектируют с запасом по выносливости и удобством замены. Часто упоры делают сменными и доступными для обслуживания.

• Контактные вкладыши ставят на трубу для снижения трения.
• Регулирующие клинья обеспечивают точную посадку щита.
• Анкерные группы передают нагрузки в массив фундамента.
• Изолирующие прокладки предотвращают электрохимическую коррозию.

При монтаже важна последовательность работ и контроль за геометрией. Сначала устанавливают щит и временно фиксируют анкерными болтами. Затем выполняют выверку уровня и зазоров между опорой и трубой. После заливки стяжки допускается окончательная затяжка крепежа и проверка моментов.

Практические рекомендации: проектируйте сменные вкладыши и обеспечьте доступ к крепежу. Это снижает время ремонта и экономит бюджет. Важна трассовая координация между монтажниками и фундаментщиками. Консервация открытых металлоконструкций продлевает срок службы опор.

Инженерные коммуникации выполняют проектирование, монтаж и сервисное обслуживание систем дома. Мы ремонтируем отопление, водоснабжение и канализацию под ключ. Оперативный выезд и консультации доступны по телефону +7 495 744-67-74.

Геометрические параметры и типоразмеры щитовых опор

При проектировании щитовой опоры ключевыми параметрами считаются габариты щита и посадочная конфигурация под трубу. Габаритная ширина и высота щита зависят от диаметра трубы и величины передаваемой реакции. Толщину листа выбирают по условиям прогиба и контакта с вкладышем.

Критические размеры определяют точность изготовления и монтажа. К ним относятся:

• ширина опорной поверхности;
• диаметр отверстий и шаг анкерных болтов;
• высота центра опоры относительно отметки трассы;
• зазоры для тепловых удлинений и монтажные допуски.

Ниже приведена таблица типовых размеров, используемых на практике. Значения служат ориентиром при выборе базовой конфигурации. Для точного подбора необходим расчёт по нагрузкам.

Зазоры для продольного перемещения рассчитывают с учётом изоляции и типа вкладыша. Для изолированных труб обычно оставляют 10–25 мм. Боковой допуск чаще составляет 2–5 мм.

При монтаже контролируют соосность и положение центра опоры. Выверка выполняется нивелиром и шаблонами. Шайбы и клиновые прокладки применяют для точной установки уровня.

Компания Инженерные коммуникации выполняет проектирование и изготовление опорных узлов под ключ. Мы производим монтаж, ремонт и сервис частного дома по системам отопления, водоснабжения и канализации. Оперативный выезд инженера и составление рабочей документации возможны по телефону +7 495 744-67-74.

Расчет НЩО: внешние нагрузки и расчетные схемы

Корректный расчёт НЩО решает две задачи одновременно. Первая — обеспечить безопасную передачу усилий на фундамент. Вторая — снизить напряжения в трубопроводе и местах соединений.

Внешние нагрузки распределяются по природе и времени проявления. Ключевые примеры приведены ниже.

• Постоянные: собственный вес трубы и теплоизоляции.
• Переменные: гидравлические удары и смены давления.
• Температурные: осевые силы от теплового удлинения.
• Внешние воздействия: ветер, снег и грузовые давления.
• Сейсмические и вибрационные: динамические нагрузки и резонанс.
• Монтажные: шаги и временные опоры во время установки.

При построении расчётной схемы важно правильно задать связь трубы и опоры. Чаще всего щит моделируют как жёсткий элемент. Анкеры представляют упругими связями. Фундамент учитывают как упругое основание. Такая модель позволяет найти реакции и контактные давления.

Практическая последовательность расчёта выглядит так.

1. Идентифицировать все действующие нагрузки и режимы работы.
2. Выбрать расчётную схему и граничные условия.
3. Вычислить опорные реакции для каждой комбинации нагрузок.
4. Проверить прочность и прогиб щита по найденным воздействиям.
5. Оценить анкерные усилия и устойчивость фундамента.
6. Учесть динамику при гидравлических и сейсмических воздействиях.

Для упрощённых проверок рекомендуют моделирование упругих связей. Так получают оценочные реакции быстро. Для ответственных объектов применяют численное моделирование. Модели дают распределение напряжений и деформаций более точно.

Если нужен расчёт с рабочими чертежами и проверками, обращайтесь. Наши инженеры выполняют расчёт НЩО под ключ. Готовы выехать на объект и подготовить исполнительную документацию. Звоните: +7 495 744-67-74.

Учет осевых усилий, изгибов и опорных реакций

Учет осевых усилий, изгибов и опорных реакций требует точного и последовательного подхода. Ошибка в одном сечении меняет картину нагрузок по всей опоре. Поэтому расчёт начинают с полной классификации нагрузок и граничных условий.

Последовательность проверки включает несколько этапов:

• сбор исходных данных: диаметр трубы, материал, температура и давление;
• определение внешних воздействий: вес, гидравлические удары, ветер и сейсмика;
• построение расчётной схемы и определение реакций опор;
• оценка изгибающих моментов из-за эксцентриситетов и местных нагрузок;
• проверка контактных напряжений и устойчивости анкерной группы.

Для оценки контактного давления используют комбинированную модель. Максимальное давление складывается из осевой и изгибной составляющих. Формула удобна для ориентировочной проверки: p_max = N/A + M/W. Здесь N — осевая сила, A — контактная площадь, M — изгибающий момент, W — момент сопротивления контактной зоны.

Ниже приведена практическая таблица контрольных проверок для узлов НЩО. Она уникальна и полезна при оформлении исполнительной документации.

Практическое правило — анализировать критические комбинации нагрузок. Особенно учитывают тепловые удлинения при закреплённой трубе. Такие проверки предотвращают ранний износ вкладышей и разрушение анкерных элементов.

Тепловые деформации трубопровода и влияние на неподвижные опоры

Допуски, требования к посадке и проверочные расчеты

Точная подгонка опор помогает избежать преждевременного износа и аварий. Малые ошибки в посадке провоцируют локальные напряжения и деформации. Поэтому допуски проектируют с практической запасливостью и понятной логикой.

Ключевые параметры для контроля — плоскостность плиты, соосность центра трубы, продольный зазор и усилие анкеров. Каждый параметр влияет на распределение контактных напряжений. Значения допусков выбирают с учётом материала трубы и условий эксплуатации.

Порядок проверок важен. Сначала проверяют геометрию и плоскостность. Затем фиксируют анкеры и контролируют момент болтов. После затяжки измеряют остаточные зазоры и при необходимости корректируют положение. Все значения заносят в приёмный акт.

Проверочные расчёты подтверждают безопасность посадки. Проверяют контактное давление, прочность анкеров и устойчивость фундамента. Для динамических воздействий учитывают комбинации нагрузок и коэффициенты запаса. При сложной геометрии рекомендуем моделирование методом конечных элементов.

Мы выполняем полный комплекс работ по допускам и проверкам на объекте. Измерим, рассчитаем и задокументируем результаты. При необходимости исправим посадку и заменим элементы опоры. Закажите выезд специалиста по телефону +7 495 744-67-74. Фирма Инженерные коммуникации обслуживает отопление, водоснабжение и канализацию частных домов.

Фундамент и анкеровка: связь опоры с основанием

Фундамент и анкеровка определяют долговечность неподвижной щитовой опоры. Неправильная передача усилий в грунт приводит к перекосам и быстрому износу опорных деталей.

При выборе типа основания учитывают несущую способность грунта, глубину сезонного промерзания и ожидаемые нагрузки. Часто применяют монолитную железобетонную плиту, свайный ростверк и мелкозаглубленные подошвы для лёгких трасс. Решение основывают на геотехническом заключении и расчётах на допустимое давление.

Анкеровка должна обеспечивать передачу осевых и поперечных сил в массив фундамента. Важны длина и класс болтов, глубина анкерного задела и качество закладки. Анкеры с метрической резьбой и антикоррозионным покрытием подходят для типовых условий. В агрессивных грунтах используют нержавеющие или полиэтиленовые защитные гильзы.

Ключевые технологические приёмы улучшают контакт опоры с основанием. Под плиту заливают подливочную смесь для выравнивания и устранения пустот. После выверки усилие анкеров фиксируют расклинкой или предварительным натягом. Заделку под болты выполняют с контролем давления и времени набора прочности бетона.

Контроль качества включает испытания анкеров на вырыв, проверку моментов затяжки и регистрацию результатов. Простые визуальные осмотры недостаточны. Рекомендуют проводить статические испытания при ответственном закреплении и документировать акты приёма.

Регулярная проверка предотвращает аварии. Обратите внимание на трещины в стяжке, смещение плиты и ржавчину на болтах. В таблице ниже перечислены базовые признаки и рекомендуемые действия.

• Трещины в стяжке — обследовать герметичность и выполнить инъекцию.
• Свободный люфт болтов — подтянуть по моменту и повторно зафиксировать.
• Коррозия анкеров — заменить или установить защитную гильзу.
• Осадка плиты — провести геодинамический контроль и экспертизу фундамента.

Для частного дома применяют облегчённые решения, учитывая ограниченные нагрузки. Чаще используют мелкозаглублённые фундаменты и компактные анкерные болты. Важно сохранить гидро- и теплоизоляцию, не нарушая архитектурный облик здания.

Компания Инженерные коммуникации предлагает проектирование фундаментов, анкеровку и монтаж опор под ключ. Также выполняем ремонт, монтаж и обслуживание систем отопления, водоснабжения и канализации частных домов. Для консультации и вызова специалиста звоните +7 495 744-67-74.

Выбор типа фундамента в зависимости от грунта и нагрузок

Выбор типа фундамента зависит от свойств грунта и характера нагрузок.

Плотные крупнозернистые грунты легко передают нагрузку. Для них подходят мелкозаглублённые плиты и ленточные фундаменты. Глубина закладки учитывает сезонное промерзание и уровень грунтовых вод.

Мягкие и органические слои требуют другого подхода. В таких условиях предпочтительны свайные системы или комбинированные ростверки. Они сокращают осадку и уменьшают дополнительную консолидацию.

Составные и слоистые грунты требуют индивидуального анализа. Комбинируют плитные основания с опиранием на сваи. В составе проекта согласуют гидрогеологические данные.

• Заказать геотехническое исследование перед проектированием.
• Оценить допустимую осадку и несущую способность.
• Учитывать глубину промерзания и уровень ГВ.
• Проверять комбинации постоянных и временных нагрузок.
• Подбирать анкерные решения под осевые и поперечные силы.

Практическое правило: сначала собрать данные, затем выбирать конструкцию. Экономия на разведке часто приводит к дорогим доработкам.

Мы выполняем геологию, проектирование фундаментов и монтаж опор. Компания Инженерные коммуникации предоставляет ремонт, монтаж и обслуживание частного дома. Направления: отопление, водоснабжение, канализация. Звоните +7 495 744-67-74 для выезда и точного расчёта.

Монтаж НЩО: методы, последовательность и контроль качества

Качество монтажа НЩО начинается с тщательной подготовки. Нужна строгая координация проектной документации и геодезии. Проверяют уровень фундамента и соответствие закладных деталей. На стройплощадке организуют безопасный доступ и место для сборки узлов.

Последовательность работ выдерживают по четкому плану. Сначала доставляют элементы и проверяют их комплектацию. Затем устанавливают щит и временно фиксируют анкерами. После выверки выполняют окончательную анкерную заделку и заливку подливочной смеси. В конце проверяют геометрию и фиксируют результаты.

• подготовка площадки и геодезическая разбивка;
• монтаж опорной плиты и временное закрепление;
• установка вкладышей и фиксация трубы;
• заполнение стяжки и окончательная затяжка крепежа;
• контроль и составление актов приёма.

Методы монтажа выбирают по условиям объекта. Применяют послойную сборку и заводскую сборку узлов. Для крупногабаритных щитов используют кран-манипулятор. На ограниченных площадках применяют монтажные траверсы и динамометрические ключи. Стыковку и сварку проводят согласно регламента.

Практические рекомендации сокращают риски. Всегда фиксируйте моменты затяжки динамометром. Защищайте опору от грязи и влаги до приёмки. Делайте фотофиксацию ключевых этапов и вносите записи в журнал работ.

Компания Инженерные коммуникации выполняет монтаж НЩО под ключ. Оказываем проектные работы, поставку и монтаж. Выполняем ремонт и сервис частных домов: отопление, водоснабжение, канализация. Для выезда инженера и консультации звоните +7 495 744-67-74.

Подготовка площадки и монтажные приспособления

Подготовка площадки начинается с оценки подходов и ограждения рабочей зоны. Надёжный подъезд для техники ускоряет монтаж и снижает риски повреждений.

Дальше устраивают площадку под щитовую опору. Выполняют выемку, выравнивание и уплотнение основания. Учитывают глубину промерзания и уровень грунтовых вод.

Организуют временные коммуникации и безопасные проходы для персонала. Место складирования материалов отделяют от зоны сборки. Это уменьшает вероятность брака и травм.

Ниже таблица основных монтажных приспособлений и их назначение.

Используют шаблоны и монтажные тиски для точной центровки трубы. Приспособления снижают время подгонки и количество корректировок.

При работе проводят предмонтажную проверку материалов и инструментов. Все операции фиксируют в журнале и фотографируют.

Служба Инженерные коммуникации проектирует площадку, поставляет приспособления и выполняет монтаж. Оказываем ремонт и обслуживание частного дома: отопление, водоснабжение, канализация. Запросы и выезд инженера принимаем по телефону +7 495 744-67-74.

Контроль геометрии и испытания после установки

Точная проверка геометрии после установки исключает смещения, повышающие риск аварий.

Работу начинают с контрольной разбивки и фиксации эталонных точек по осям.

Далее измеряют высоты, продольные зазоры и соосность фланцевых соединений.

Особое внимание уделяют равномерности прилегания вкладышей и отсутствию подклиниваний.

Испытания проводят в несколько этапов: нагрузочные, герметичности и неразрушающие методы контроля.

Результаты вносят в журнал и оформляют исполнительную документацию с замерами.

По завершении оформляют акт приёма с фотографиями и координатными отметками.

Наши специалисты компании Инженерные коммуникации проводят весь комплекс замеров и испытаний.

Мы выполняем монтаж, ремонт и обслуживание частных домов: отопление, водоснабжение, канализация.

Запросы и выезд инженера по телефону +7 495 744-67-74.

Эксплуатация и техническое обслуживание неподвижных опор

Эксплуатация НЩО требует системного подхода и регулярного контроля состояния узлов. Оператор должен фиксировать изменения в паспорте опоры при каждом осмотре. Это помогает увидеть тренды и предотвратить аварии.

Ежемесячная проверка включает визуальные осмотры и контроль крепежа. Проверяют состояние вкладышей, уплотнений и антикоррозионных покрытий. Также измеряют наличие зазоров и отсутствие подклиниваний.

• визуальные признаки коррозии и образования подтёков;
• зазоры между трубой и вкладышем, признаки местного перегрева;
• люфт и следы перемещения анкерных болтов;
• появление трещин в стяжке или деформация плиты.

При обнаружении неисправности действуют по простой схеме. Сначала временно фиксируют трубу и снимают нагрузку. Затем выполняют локальный ремонт или замену вкладыша. После работ проверяют герметичность и геометрию опоры.

Хороший регламент снижает непредвиденные ремонты. План ТО должен содержать ответственных лиц и интервалы работ. Важно вести паспорт опоры с указанием всех ремонтных вмешательств.

Компания Инженерные коммуникации предлагает полный сервис по эксплуатации НЩО. Мы выполняем плановые осмотры, ремонты и паспортизацию опор. Оказываем аварийный выезд и долгосрочное сопровождение систем дома: отопление, водоснабжение и канализация. Заказать консультацию можно по телефону +7 495 744-67-74.

Регламент осмотров, дефектовка и критерии выработки ресурса

Регламент осмотров служит двум целям одновременно: раннее выявление дефектов и документирование состояния. Инспекции сокращают риск аварий и уменьшают затраты на капитальный ремонт. Четкий регламент помогает оперативно принять решение о ремонте или замене узла.

Рекомендуемая частота проверок комбинирует быстрые визуальные осмотры и углублённую дефектовку. После ввода в эксплуатацию проводят приёмную инспекцию и составляют паспорт опоры. Быстрые визуальные проверки выполняют еженедельно на участках с высокой нагрузкой. Углублённые осмотры проводят каждые три месяца. Полная техническая дефектовка и инструментальная проверка выполняется раз в три года.

Процедура дефектовки должна быть стандартизирована и оформлена протоколом. Последовательность работ включает визуальный осмотр, измерения геометрии, неразрушающий контроль и нагрузочные пробы. Результаты фиксируют в журнале и сопровождают фотопротоколом. При обнаружении критических дефектов вводят временные меры для снижения нагрузки.

• Типичные признаки повреждений: коррозионные очаги и выбоины металла.
• Деформации щита и непрямолинейность опорной плоскости.
• Ослабление или повреждение анкерных групп и болтов.
• Потеря изоляции и появление контактной коррозии.
• Трещины сварных швов и пластическая деформация элементов.

Критерии выработки ресурса опоры сопоставляют с проектной документацией и нормативами. Решение о списании принимает эксперт с учётом степени повреждений и экономической целесообразности. Признаками критического состояния служат потеря несущей способности, значительное истончение металла и нарушение анкерной группы. При сомнениях назначают лабораторные испытания и расчёт остаточного ресурса.

Мы оказываем полный комплекс услуг по инспекциям, дефектовке и экспертной оценке НЩО. Виды работ включают выездную диагностику, неразрушающий контроль, составление актов и проект ремонта. После дефектовки выполню замену вкладышей, ремонт анкерных соединений и восстановление антикоррозионного слоя. За консультацию и заказ работ звоните по телефону +7 495 744-67-74

Типичные повреждения НЩО и методы ремонта

Частые повреждения щитовых опор возникают на стыках металла с грунтом и в местах концентрации усилий. Коррозия проявляется локальными очагами или равномерным истончением стенок. Механические деформации дают прогибы щита и нарушение плоскостности опорной поверхности. Усталостные трещины чаще развиваются вблизи сварных швов и зон перехода жёсткостей. Анкерные соединения изнашиваются или теряют предварительное натяжение. Поломки вкладышей и изоляционных прокладок приводят к повышенному трению и контактной коррозии.

Первый этап ремонта всегда начинается с диагностики и фиксации дефектов. Применяем визуальный осмотр, замеры толщины и неразрушающий контроль. После выявления причин составляем пошаговый план восстановительных работ. Важно оценить влияние дефекта на несущую способность и безопасность трассы. Часто требуется оперативная установка временной опоры для снятия нагрузки.

Техники ремонта разнообразны и подбираются по причине повреждения. Поверхностную коррозию удаляют пескоструйной обработкой. Затем наносят грунт и полимерные покрытия высокого класса. Для мест с серьёзной потерей металла применяют наплавку или установку композитной накладки. Трещины устраняют путём штучной шлифовки и последующей стыковой сварки в корне дефекта. Анкеры заменяют на удлинённые или устанавливают дополнительные элементы усиления.

• Вкладыши: вырезаем дефектные, ставим новые из стойких материалов.
• Фундамент: инъектируем смесь в пустоты либо выполняем локальное усиление.
• Покрытия: восстанавливаем многослойное полимерное покрытие с контролем толщины.
• Временные меры: ставим подпорки и делаем перераспределение нагрузки.

Любой ремонт должен завершаться испытаниями и оформлением акта приёма. Мы проводим контроль адгезии, измеряем остаточные зазоры и фиксируем геометрию опоры. После работ оформляем паспортизацию и рекомендации по профилактике.

Компания Инженерные коммуникации выполняет ремонт, монтаж и обслуживание частного дома. Работаем с системами отопления, водоснабжения и канализации. Предоставляем выездную диагностику, аварийный ремонт и плановый сервис. Для заказа услуг и консультации звоните +7 495 744-67-74.

Восстановление сварных соединений и ремонт коррозионных повреждений

Ремонт сварных соединений начинают с тщательной оценки зоны повреждения и условий эксплуатации. Сперва измеряют остаточную толщину металла и фиксируют расположение дефектов. Это позволяет принять решение о способе восстановления без лишних рисков.

Подготовка поверхности важнее, чем кажется на первый взгляд. Слой коррозионных отложений удаляют механическими и абразивными методами до металлического блеска. Для ответственных узлов применяют очистку до стандарта Sa2,5 и контроль адгезии грунта.

Выбор технологии наплавки зависит от состава основы и толщины стенки. Для тонкостенных деталей предпочтительна аргонодуговая сварка TIG. Толстостенные элементы восстанавливают штучной дуговой сваркой или наплавкой проволокой под флюсом.

Термическая подготовка и режимы сварки критичны. Для углеродистых сталей преднагрев обычно составляет 100–200 °C при толщине больше 10 мм. При необходимости выполняют отпуск для снятия остаточных напряжений и восстановления структуры металла.

Вместо металлоконструкции иногда применяют композитные накладки и обжимные бандажи. Такой метод сокращает простой и уменьшает объём сварочных работ. Компоненты композитов устойчивы к агрессивным средам и сохраняют прочность на изгиб.

После ремонта проводят неразрушающие испытания и гидроиспытание системы. Инструментальная проверка включает УЗК, контроль проникающими материалами и визуальную инспекцию. Все результаты вносят в исполнительную документацию.

Мы выполняем комплексные восстановительные работы под ключ. Услуги включают диагностику, сварочные работы, нанесение полимерных покрытий и последующее обслуживание систем отопления. Звоните для консультации и выезда специалиста по телефону +7 495 744-67-74.

Пожарная и промышленная безопасность при эксплуатации опор

Нормативная база и стандарты проектирования НЩО

Нормативная база задаёт параметры безопасности и приёмки неподвижных щитовых опор. Без ссылок на действующие документы проект считается неполным. Дело не только в формальностях, но и в защите от неисправностей под нагрузкой.

В проекте должны быть отражены обязательные разделы и ссылки на применимые нормативы. Это расчётная записка, рабочие чертежи, спецификации материалов и методы контроля качества. Также требуются протоколы испытаний и паспорта на узлы опоры.

• Типы документов для проектирования и контроля: строительные нормы, отраслевые стандарты, технические условия.
• Требования к материалам и покрытию подтверждаются сертификатами поставщика.
• Неразрушающий контроль и протоколы испытаний оформляют с указанием методик.

Особое внимание уделяют документам по сварке и антикоррозионной защите. ППР сварочных работ и квалификация сварщиков обязательны. Толщину покрытия и методы восстановления фиксируют в паспорте объекта.

Компания Инженерные коммуникации подготовит полный пакет нормативной документации. Мы выполним расчёт, оформим протоколы и организуем проверку узлов. За консультацию и выезд инженера звоните по номеру +7 495 744-67-74.

Требования к документации, исполнительным чертежам и актам приёма

Документация решает практические задачи приёмки и дальнейшей эксплуатации опор.

Плохие или неполные документы увеличивают риски и стоимость ремонта.

Чёткий пакет бумаг экономит время и сокращает споры при сдаче.

• рабочие чертежи с отметками фактического положения
• исполнительные схемы со всеми координатами и привязками
• журнал монтажных работ с фиксацией ключевых операций
• протоколы неразрушающего контроля и лабораторные заключения
• акты скрытых работ и акты приёма каждого этапа
• паспорта на изделия, сертификаты и сопроводительные ТУ
• фотофиксация этапов и геодезические отчёты
• инструкции по эксплуатации и план технического обслуживания

Исполнительные чертежи должны содержать точные привязки анкеров и отметки высот.

Указывают фактические зазоры, моменты затяжки и толщины покрытий.

К каждому чертежу прикладывают фотопротокол и файл в формате DWG и PDF.

Акты приёма оформляют по чек-листу с измерениями и результатами испытаний.

Любое несоответствие фиксируют отдельным протоколом и планом исправлений.

Все документы нумеруются, скрепляются подписями и сопровождаются цифровой копией.

Версии хранятся в архиве с указанием автора и даты утверждения.

Компания Инженерные коммуникации выполняет проектную документацию, монтаж и сервисные работы.

Ремонт, монтаж и обслуживание частного дома: отопление, водоснабжение, канализация.

Телефон для заказа и консультации: +7 495 744-67-74.

Примеры применения НЩО в системах отопления и водоснабжения

Кейс: НЩО в магистральных и распределительных участках сети

Кейс показывает практическое применение неподвижных щитовых опор в магистральных и распределительных участках сети. Задача была проста по формулировке и сложна по условиям. Требовалось жёстко зафиксировать трассу при ограниченных вариантах доступа и большой температурной амплитуде.

Участок представлял собой стальную магистральную трубу большого диаметра. Длина между компенсаторами составляла порядка десяти метров. Температурный режим изменялся до 120 градусов, что давало заметную продольную деформацию. Почва — сложная, с неоднородными слоями, поэтому опора должна была работать с учётом подвижного основания.

Решение включало усиленный щит с продольными ребрами, сменные антифрикционные вкладыши и анкерную группу высокого класса. Под плитой устроили монолитный фундамент с химическими анкерами. Вкладыши выбрали из полиуретана с тефлоновым покрытием для снижения трения и увеличения ресурса обслуживания.

При расчёте ключевым оказалось определение продольного удлинения. Для ориентира использовали α=12·10⁻⁶ 1/°C, ΔT=120 °C, длину свободного пролёта 10 м. Полученное удлинение близко к 14,4 мм. Это значение легло в основу зазоров и выбора компенсаторов, а также определило расчётные усилия в анкерах.

Монтаж выполняли в следующей последовательности: выверка базовой геометрии, временная постановка опор, заливка подливочной смеси, окончательная затяжка анкеров и контроль моментов. Контроль соосности и плоскостности проводили лазерным нивелиром и шаблонами. Для предотвращения ошибок применяли фотопротокол и чек-листы.

Результат — снижение контактных напряжений в месте фиксации и уменьшение перераспределения усилий в фланцевых соединениях. Компенсаторы служат дольше, а количество внеплановых ремонтов уменьшилось. Из практики: для подобных участков важно предусмотреть сменные вкладыши и доступ к анкерной группе.

Вывод прост. Правильный подбор конструкции НЩО и детальный расчёт по температуре и грунту экономят время и бюджет. Такой подход минимизирует риски при эксплуатации магистральных и распределительных сетей.

Анализ ошибок проектирования и как их избежать

Проектирование НЩО часто страдает от привычных промахов. Они не всегда очевидны на бумаге, но проявляются в эксплуатации быстро.

Частая ошибка — неверная постановка граничных условий при расчёте. Инженеры задают закрепления упрощённо и получают заниженные реакции. Решение простое: моделируйте несколько сценариев и сравнивайте результаты.

Подбор материалов иногда основан на стоимости, а не на среде эксплуатации. Результат — ускоренная коррозия и замены вне плана. Выбирайте материалы по агрессивности среды и возможностям обслуживания.

Игнорирование геотехнических данных приводит к неправильной анкеровке и осадкам. Всегда заказывайте разведку грунта. Проект должен учитывать глубину промерзания и сезонные изменения уровня грунтовых вод.

Нехватка внимания к доступности обслуживания усложняет простую замену вкладышей. Проектируйте элементы сменными и доступными с площадок обслуживания. Это сокращает время простоя и расходы.

Ниже простой чек‑лист для предотвращения типичных ошибок.

• Провести геотехразведку и учесть результаты в расчётах.
• Проверить варианты закрепления трубы в нескольких режимах.
• Выбрать материалы с учётом коррозии и контактов металлов.
• Спроектировать сменные вкладыши и лёгкий доступ для ремонта.
• Оформить чёткую исполнительную документацию и акты приёма.
• Провести испытания анкеров и контроль плоскостности в монтаж.

Координация между проектировщиками, монтажниками и геологами снижает риск ошибок. Полезно делать предварительный монтажный шаблон. Он выявляет несоответствия до начала работ.

Если нужен практический аудит проекта или выезд инженера для проверки узла, специалисты выполнят полную диагностику и предложат решения. Это экономит время и деньги при строительстве и обслуживании.

Инженерные коммуникации отопление водоснабжение: ремонт, монтаж, обслуживание — профессиональный монтаж НЩО под ключ

Мы предлагаем комплекс работ по монтажу неподвижных щитовых опор в формате «под ключ». Включаем выезд инженера, геодезию, проектирование и подбор материалов. Изготавливаем элементы на заводе с контролем качества. Проводим антикоррозионную защиту и комплектную поставку на объект. Монтируем опору с измерениями и испытаниями. Передаём полную исполнительную документацию и паспорт изделия.

Для частных домов выполняем отдельные работы по системам инженерии. Ремонтируем и обслуживаем отопление, водоснабжение и канализацию. Подключаем и настраиваем вводы с закреплением НЩО. Предлагаем гарантийное и послегарантийное обслуживание. Обучаем заказчика правилам эксплуатации и выдаём рекомендации.

• Выезд специалиста для оценки трассы и грунта.
• Разработка рабочего проекта опоры и фундамента.
• Изготовление и контроль качества на производстве.
• Монтаж, заливка подливочной смеси, наладка и испытания.
• Паспортирование и передача актов приёма заказчику.

Предлагаем договор технического обслуживания с регулярными визитами. Включаем сезонные осмотры и оперативные ремонты. При аварии организуем срочный выезд и временные меры. Все работы документируем и фиксируем в паспорте объекта. Для коммерческих проектов готовим смету с прозрачным расчётом стоимости.

Закажите консультацию и выезд инженера по телефону +7 495 744-67-74. Наши специалисты выполнят расчёт, монтаж и передачу объекта в эксплуатацию. Можете рассчитывать на сроки, качество и прозрачные условия.

Быстрый и точный расчет опор: рабочая документация за короткие сроки

Точный расчёт опор экономит время и деньги в проекте. Мы применяем методики, проверенные полевыми работами и практикой.

Рабочий процесс разбит на логичные этапы.

• Выезд инженера и замеры на объекте.
• Моментальный сбор исходных данных и анализ.
• Моделирование в специализированном ПО и проверка расчётов.
• Генерация рабочих чертежей и спецификаций.
• Согласование с заказчиком и передача пакета.

Цифровые модели позволяют сократить сроки согласований. Каждый расчёт проходит тройной контроль качества. Мы опираемся на актуальные нормативы и проверенные коэффициенты.

Вы получаете готовый пакет документов для монтажной бригады.

• Расчётная записка с пояснениями и исходными данными.
• Рабочие чертежи в формате DWG и PDF.
• Спецификация материалов и комплектовка.
• Инструкции по монтажу и проверкам на объекте.
• План технического обслуживания и паспортизация узла.

Ниже ориентировочный график подготовки документации.

Компания Инженерные коммуникации выполняет расчёт и полное сопровождение объектов. Услуги: ремонт, монтаж, обслуживание частного дома. Конкретно: отопление, водоснабжение, канализация.

Звоните для быстрой консультации по телефону +7 495 744-67-74. Мы готовы подготовить рабочую документацию к монтажу за короткий срок. Закажите выезд инженера и получите расчёт под ключ.

Гарантийный ремонт и модернизация опор — продлим срок службы вашей сети

Проводим гарантийные ремонты и модернизацию опор без долгих простоев трассы. Работаем по заранее утверждённому плану ремонта. Важна быстрая диагностика и чёткая последовательность действий. Наши бригады выезжают с комплектом запасных частей и инструментов. Это позволяет восстановить узел в один приезд при типичных дефектах.

Процедура начинается с инструментальной диагностики и измерений. Составляем протокол дефектов и план работ. Предлагаем несколько вариантов решения с оценкой сроков и стоимости. После согласования выполняем временные меры защиты, чтобы снизить нагрузку на повреждённый узел. Затем приступаем к капитальным работам с проверкой каждой контрольной точки.

Модернизация опор направлена на продление срока службы и упрощение обслуживания. Часто применяем усиление ребрами и замену вкладышей на композитные материалы. Устанавливаем антикоррозионные покрытия повышенной стойкости. При необходимости укрепляем фундамент или меняем тип анкеров. Каждый метод выбирается по результатам обследования и расчётов.

• быстрая диагностика с отчётом и фотопротоколом;
• замена вкладышей на полиуретаново‑тефлоновые решения;
• нанесение многослойных полимерных покрытий;
• усиление щита и ребер жёсткости;
• дополнительная анкеровка и ремонт фундамента;
• установка датчиков контроля состояния и виброизоляции.

Для наглядности приводим ориентировочные показатели эффективности модернизации.

Гарантия распространяется на выполненные работы и заменённые узлы. Включаем в договор сроки реакции и условия обращения. По заявке обеспечиваем аварийный выезд и временные меры до ремонта. Оформляем комплект исполнительных документов и паспорт опоры после завершения.

Если вам нужен расчёт плана модернизации или срочный ремонт, звоните. Компания Инженерные коммуникации выполняет весь комплекс работ для частного дома. Направления: отопление, водоснабжение и канализация. Телефон для связи и консультации: +7 495 744-67-74.

Комплексная реставрация и усиление опор с гарантией качества

Мы подходим к комплексной реставрации и усилению опор как к инженерной задаче и искусству одновременно. Сначала формируем техническое задание, в котором ясно прописаны цели и критерии прочности. Затем делаем поэтапный план работ, минимизирующий простои трассы. Каждое решение отрабатываем на чертеже и в технологической карте.

Технологии подбираем по месту и по нагрузкам. Применяем современные материалы и проверенные приёмы ремонта. В практике используем наружные обоймы с болтовой стяжкой для восстановления жесткости. Для коррозионно чувствительных участков задействуем армирование углеволокном. Для бетонных оснований применяем инъекционные составы высокой прочности. Выбор всегда аргументируем расчётом и полевыми измерениями.

Качество работ подтверждаем испытаниями и документами. После ремонта проводим статическую или динамическую нагрузочную проверку. Все материалы сопровождаем сертификатами и паспортами. Предоставляем протоколы неразрушающего контроля и фотопротоколы этапов. На выполненные работы даём письменную гарантию и регламент постгарантийного обслуживания.

Для владельцев частных домов мы предлагаем полный сервис. Услуги компании Инженерные коммуникации: ремонт, монтаж, обслуживание частного дома — отопление, водоснабжение, канализация. Оперативная консультация и выезд инженера по телефону +7 495 744-67-74. Согласуем сроки, подготовим смету и выполним работы с гарантией качества.

Аварийный выезд 24/7 и оперативное восстановление работоспособности

Наши аварийные бригады работают круглосуточно без выходных. Заявки принимает диспетчер с фиксацией адреса и симптомов неисправности. Такая схема ускоряет отправку команды и снижает риски дальнейших повреждений.

Сначала диспетчер проводит оперативную сортировку по приоритету. Приоритет зависит от угрозы для людей и имущества. Затем формируют ближайшую бригаду и направляют её на объект.

• Экипировка и набор инструментов для быстрого реагирования.
• Временные заглушки, ремонтные хомуты и герметики.
• Средства для безопасного отключения и изоляции участка.

На месте бригада сначала обеспечивает безопасность и временную стабилизацию. Дальше выполняют диагностику и определяют план работ. При возможности проводят локальный ремонт в один визит. Если требуется капитальное вмешательство, ставят временные меры до ремонта.

Все работы сопровождаем протоколами и фотодокументацией. Предоставляем смету на восстановление и гарантию на выполненные работы. Для срочного вызова диспетчера звоните по телефону +7 495 744-67-74.

Экстренные работы: оценка, временные меры и капитальное восстановление

Первым делом выполняем быструю оценку повреждений на объекте.

Инженер фиксирует характер утечек и риски для соседних узлов.

Фотопротокол и замеры позволяют принять верные оперативные решения.

Оценка включает анализ состояния опор, фланцев и анкерных групп.

Далее применяем временные меры, чтобы снизить риск аварии.

• Установка ремонтных хомутов для локальной герметизации.
• Монтаж подпорных конструкций для перераспределения нагрузки.
• Временные заглушки и байпасы для сохранения работы сети.
• Организация отвода среды и сбор на аварийные ёмкости.
• Изоляция поражённых участков и установка временных зон безопасности.

Каждое временное решение согласуем с заказчиком и службами.

Мы всегда учитываем возможность быстрого перехода к капитальному ремонту.

Безопасность персонала остаётся приоритетом на всех этапах работ.

Параллельно готовим план капитального восстановления объекта.

План включает инженерную отрисовку, смету и график работ.

После утверждения выполняем демонтаж, замену и усиление конструкций.

Все этапы сопровождаем испытаниями и выдаём паспорт выполненных работ.

Компания Инженерные коммуникации выполняет экстренные и плановые работы под ключ.

Ремонт, монтаж и обслуживание частного дома: отопление, водоснабжение, канализация.

Для срочного выезда и консультации звоните +7 495 744-67-74.

Комплексное сервисное обслуживание — плановые осмотры и техподдержка

Плановое сервисное обслуживание — это не формальность, а гарантия спокойствия владельца сети. Регулярные визиты инженера снижают вероятность незапланированных простоев и удешевляют эксплуатацию.

В нашей практике важнее не частота осмотров, а их содержание. Каждый визит включает проверку геометрии опор, состояния вкладышей, антикоррозионного слоя и анкеров. При необходимости проводят замеры потенциалов и контролируют зазоры.

Техподдержка работает в трех направлениях. Оперативный отклик на аварии, плановый контроль состояния и удалённый мониторинг. Сенсорные узлы передают данные в облако, где алгоритмы обнаруживают отклонения раньше, чем они станут проблемой.

Договор сервисного обслуживания фиксирует обязательства и сроки. В нём указываются интервалы осмотров, время реакции на вызов и перечень включённых работ. Это упрощает планирование бюджета владельца.

Мы обучаем персонал заказчика, передаём рекомендации по текущему уходу и ведём электронный паспорт объекта. Такой подход экономит время и продлевает ресурс опор.

Для частных домов предоставляем комплекс работ по отоплению, водоснабжению и канализации. Фирма «Инженерные коммуникации» выполняет монтаж, ремонт и обслуживание под ключ. Звоните для консультации и вызова специалиста +7 495 744-67-74.

Составление графика ТО, ведение паспортов и сервисных отчетов

Плановое техническое обслуживание не должно быть формальностью. Оно защищает систему от неожиданных аварий и снижает эксплуатационные расходы.

Составление графика начинается с полной инвентаризации оборудования. Фиксируют типы опор, диаметр труб и материалы вкладышей. Далее оценивают риск отказа и приоритизируют узлы по критичности.

Частоту работ определяют по нескольким источникам. Руководствуются рекомендациями производителя, местными климатическими факторами и реальным опытом эксплуатации. В список включают сезонные процедуры, ежемесячные визуальные осмотры и углублённые инспекции.

Распределяйте ответственность и ресурсы заранее. Назначьте ответственных за каждый участок и запасные части. Используйте цветовые метки в календаре и автоматические напоминания для монтажных бригад.

• Инвентаризация и присвоение ID каждому узлу.
• Определение интервалов ТО и контрольных операций.
• Формирование списка запасных частей и инструментов.
• Назначение ответственных и обучение персонала.

Паспорт узла — не просто бумага. Это цифровой документ с паспортными данными, сертификатами материалов и фотофиксацией состояния. В нём хранятся первичные измерения, протоколы НК и история ремонтных вмешательств.

Сервисный отчёт должен быть коротким и информативным. Включайте заголовок, итоги работ, измеренные параметры и список выполненных действий. Обязательно добавляйте фотографии, время работы и подписи исполнителей.

Для управления эффективностью заведите ключевые показатели. Отслеживайте среднее время восстановления, частоту внеплановых ремонтов и процент выполненных мероприятий по графику. Анализ этих метрик поможет корректировать интервалы ТО.

Мы в «Инженерные коммуникации» составляем реальные графики ТО, ведём паспорта и формируем понятные отчёты. Оказываем услуги по ремонту, монтажу и обслуживанию частных домов. Специализация — отопление, водоснабжение и канализация. Для заказа выезда или консультации звоните +7 495 744-67-74.

Обучение и сопровождение персонала заказчика

Правильно организованное обучение снижает риск ошибок при эксплуатации опор. Оно повышает скорость реакции на неисправности и уменьшает число внеплановых ремонтов. Мы строим программу вокруг реальных задач персонала. Каждое занятие ориентируем на практические умения и воспроизводимые процедуры.

Базовый набор тем включает технические операции и безопасность. В программу входят:

• основы конструкции НЩО и контрольные параметры;
• методы измерений и приёмы выверки геометрии;
• алгоритмы действий при утечках и авариях;
• регламентные операции ТО и ведение паспортов.

Практические занятия проходят непосредственно на объекте. Инструктор демонстрирует операции, затем участники выполняют работы под контролем. Такой подход формирует уверенность и навык принятия решений. По завершении каждой сессии выдаём чек-листы и рекомендации для ежедневного контроля.

Дистанционная поддержка дополняет очные курсы. Мы готовим видеоинструкции и пошаговые методички. Доступ к базе знаний открыт для заказчика круглый год. При необходимости оказываем удалённую консультацию в режиме реального времени.

После обучения организуем сопровождение под проект. Это периодический аудит и коррекция процедур. По результатам выдаём сертификаты и план развития навыков. За практической поддержкой обращайтесь в компанию Инженерные коммуникации. Мы выполняем ремонт, монтаж и обслуживание частного дома — отопление, водоснабжение, канализация. Телефон для вызова специалиста: +7 495 744-67-74.

Инструктажи, методические материалы и передача эксплуатационной документации

Инструктажи и методические материалы должны работать на практике, а не пылятся в папках. Каждый документ у нас рассчитан на быстрый доступ и понятные действия. Мы готовим короткие чек‑листы, пошаговые алгоритмы и наглядные схемы. Это избавляет бригаду от догадок и экономит время при ремонте или обслуживании.

В учебной части важны сценарии, имитирующие реальные неисправности. Инструктор показывает последовательность действий. Затем команда повторяет задачи под контролем. Заканчиваем тестовым заданием и выдачей удостоверения о прохождении.

• чек‑листы для осмотра НЩО и опор;
• алгоритмы аварийной стабилизации и байпасирования;
• видеоруководства по замене вкладышей и затяжке анкеров;
• шаблоны актов, журналов и паспортов узлов.

Передача документов проходит по четкому регламенту. Сначала согласуем перечень файлов и формат. Затем проводим очный инструктаж и демонстрацию цифрового архива. После этого подписываем акт передачи и передаём доступы в облако. На опорах ставим QR‑метки для быстрого доступа к паспортам.

Для частных домов подготовим компактный набор документов. В него войдут инструкции по отоплению, водоснабжению и канализации. Мы обучаем владельца и его персонал простым процедурам обслуживания. По запросу оставляем пакет методичек в печатном виде.

Компания Инженерные коммуникации выполняет подготовку методической документации под ключ. Оказываем обучение, проводим инструктажи и передаём полный пакет эксплуатационных бумаг. Звоните для согласования выезда инженера и консультации по телефону +7 495 744-67-74.

Преимущества сотрудничества с нашей компанией: сроки, качество, ответственность

Мы работаем так, чтобы заказчик чувствовал уверенность с первого звонка. С вами обсуждают реальные сроки и фиксируют их в договоре. Каждый этап контролируют инженеры с профильным опытом.

Наша политика качества проста и прозрачна. Применяем сертифицированные материалы и проверенные технологические приёмы. Все работы сопровождаются замерами и фотофиксацией.

• Чёткое планирование работ и контроль сроков.
• Гарантии на материалы и монтажные работы.
• Ответственность за безопасность и документацию.
• Постгарантийная поддержка и обслуживание.

Услуги компании Инженерные коммуникации: ремонт, монтаж, обслуживание частного дома — отопление, водоснабжение, канализация. Для консультации и выезда специалиста звоните по телефону +7 495 744-67-74.

Прозрачное ценообразование и договорное сопровождение работ

Как заказать расчет, монтаж или обслуживание НЩО — просто и удобно

Заказать расчёт, монтаж или обслуживание НЩО можно быстро и предельно просто. Мы сделали процесс понятным и прозрачным. Клиенту не придётся разбираться в технических тонкостях.

Алгоритм действий занимает минимум времени. Следуйте простым шагам ниже.

1. Оставьте заявку по телефону или через форму на сайте. Укажите адрес и краткое описание задачи.
2. Согласуем время выезда инженера для замеров и осмотра трассы.
3. Получите смету с прозрачной разбивкой работ и материалов.
4. Подписываем договор и назначаем даты поставки и монтажа.
5. Выполняем монтаж, пусконаладку и передаём комплект документов заказчику.

Для ускорения расчёта подготовьте несколько документов. Их можно прислать фотографиями.

• чертежи или схемы трассы, если доступны;
• характеристики трубы: диаметр, материал, рабочая температура;
• фото места установки и отметки уровней;
• данные по существующему фундаменту или грунту.

Обычно выезд инженера и предварительная оценка занимают один рабочий день. Подробная смета готовится в течение трёх рабочих дней. На монтаж требуется от одного до нескольких дней. Всё зависит от объёма и сложности работ.

Мы даём ясные гарантии на материалы и работу. После сдачи объекта вы получите паспорт НЩО и рекомендации по обслуживанию. Для частных домов предлагаем комплекс услуг по отоплению, водоснабжению и канализации с последующим сервисом.

Чтобы заказать расчёт или вызвать специалиста, звоните +7 495 744-67-74. Наши инженеры проконсультируют и согласуют удобное время выезда.

Этапы работы с нами: заявка, договор, выполнение и сдача объекта

Отопление частного дома

Монтаж, ремонт, замена и сервисное обслуживание систем отопления частного дома. Проведем диагностику и ремонт, при необходимости замену узлов, труб отопления, радиаторов, котельного оборудования. Так же проводим регулярное сервисное обслуживание.

ГАЗОВОЕ ОТОПЛЕНИЕ

ВОДЯНОЕ ОТОПЛЕНИЕ

ДИЗЕЛЬНОЕ ОТОПЛЕНИЕ

ДРОВЯНОЕ ОТОПЛЕНИЕ

Замена отопления ☏ 8 (495) 744 67 74

ОТОПЛЕНИЕ ПОЛАМИ

ЭЛЕКТРИЧЕСКОЕ ОТОПЛЕНИЕ

АВТОНОМНОЕ ОТОПЛЕНИЕ

ОТОПЛЕНИЕ ТЕПЛЫЕ СТЕНЫ

Отопление частных домов подробно по стоимости

Услуги по отоплению: Плинтусное отопление, Водяной теплый пол, Радиаторное отопление, Теплая стена

Монтаж систем отопления частного дома

1. Промывка теплых полов — это важный этап в процессе их эксплуатации, который позволяет продлить срок службы системы и улучшить ее…

2. Ремонт систем отопления в Москве и Подмосковье — это важный аспект поддержания комфортной температуры в жилых и коммерческих помещениях. В…

3. Монтаж отопления для дачи: пошаговая инструкция Монтаж отопления для дачи — это важный этап, который позволит создать комфортные условия проживания…

4. Ремонт системы отопления – это важный процесс, который требует профессионального подхода и использования специализированного оборудования. В многоквартирных домах, где система…

5. Воздухоотводчик — это важный элемент системы охлаждения автомобиля, который предотвращает образование воздушных пробок в системе. Неисправность воздухоотводчика может привести к…

6. Замена теплоносителя в системе отопления – это важный и ответственный процесс, который требует соблюдения всех технических норм и стандартов. В…

7. Водяное дизельное отопление — это система, которая использует дизельное топливо для нагрева воды, которая затем подается в систему отопления. Этот…

8. Рубленые дома обладают уникальными теплоизоляционными свойствами, которые делают их идеальными для российского климата. В отличие от современных панельных или кирпичных…

9. Отопление загородного коттеджа — важный аспект для комфортного проживания в любое время года. Однако, если вы хотите сэкономить на этом,…

10. Для расчета массового расхода теплоносителя в четырехтрубной системе отопления можно использовать уравнение непрерывности, которое гласит, что объемный расход теплоносителя в…

Неподвижные щитовые опоры трубопроводов (НЩО)
