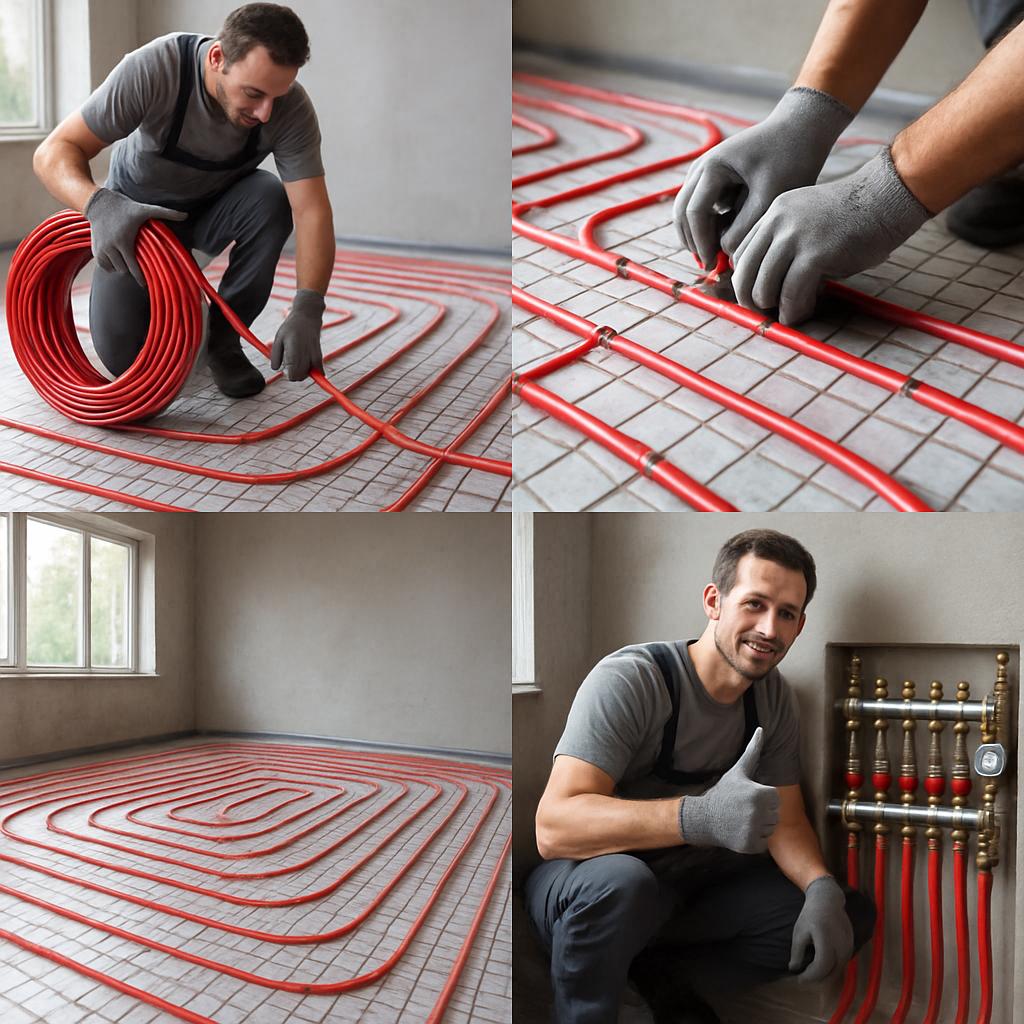

Монтаж теплого водяного пола

Теплые полы считаются в нашем понимании более современной системой отопления, чем радиаторное отопление. Однако, это далеко не так – они появились гораздо раньше. Упрямые исторические факты говорят о том, что теплые полы успешно применялись еще во времена Древнего Рима, на территории Кореи, да и в России тоже. Правда, использовалось тогда только печное отопление, так как системы транспортирования углеводородов по трубам тогда еще не существовало. В современном мире самые экономически успешные страны широко применяют отопление теплыми полами, причем это делается не только из соображений очевидного комфорта, а учитывается еще и тот факт, что такое отопление позволяет экономить энергоресурсы, спрос на которые растет с каждым годом.

Такой вид отопления – недешевое удовольствие. Комплектующие и работа стоят очень дорого. Именно поэтому у любого рачительного хозяина может возникнуть мысль о том, чтобы сделать водяной теплый пол своими руками. Почему бы и нет? Тем более что опыт как удачных, так и неудачных реализаций уже достаточно наработан для того, чтобы дать конкретные рекомендации. Цель нашей статьи – это дать конкретные советы тем хозяевам, которые собираются сделать теплый водяной пол, но при этом чтобы они сэкономили свои деньги и в итоге получили то, что хотели – комфортное и экономичное отопление.

Почему именно водяной теплый пол?

Конечно, электрические теплые полы реализуются проще, ими легче управлять, но стоимость энергоносителей вносит свои коррективы – в эксплуатации этот вид отопления гораздо дороже, чем водяной теплый пол. Пройдет всего 4—5 лет и теплый водяной пол окупится с лихвой, но только при том условии, что он будет сделан грамотно и правильно. Именно об этом авторы статьи и хотят сказать нашим читателям. Отметая красочные каталоги с дорогущим оборудованием, а основываясь только лишь на опыте людей, которые смогли реализовать теплый водяной пол в своем жилище.

Большинство систем отопления в настоящее время используют в качестве источника тепла природный газ – и это совершенно логично, так как этот вид топлива обходится дешевле других. И эта тенденция будет сохраняться в течение еще нескольких десятков лет как минимум. Поэтому теплые полы лучше всего реализовать именно водяными, теплоноситель в которых подогрет энергией сгорания природного газа. Но для этого надо соблюсти ряд условий.

1. Для устранения течи труб, применяем механический ремонт, нам нужен будет лишь кусок резины, хомуты или просто проволока. На протечку накладываем…

2. Специалисты строительно-монтажной компании ООО ДИЗАЙН ПРЕСТИЖ (8 495 744 67 74) готовы оказать помощь в решении сложных ситуации. В обязанности…

3. Как указывалось выше, манометр позволяет обнаружить протекающий контур, нахождение протечки под слоем земли или стяжки без специальных приборов довольно сложная…

4. Если в доме слишком холодно, несмотря на исправную работу котла, вам потребуется диагностика и ремонт систем отопления в частных домах…

5. При проведении ремонта в частном доме вам, скорее всего, придется столкнуться с таким важным этапом, как замена старого отопления, особенно…

6. Отопление в частном доме — искусственное поддержание в помещении необходимой температуры, достигаемое благодаря греющему оборудованию, источнику нагрева, теплоносителю. Для обогрева…

7. Проектирование и последующий монтаж оборудования котельной – важные этапы в процессе ее строительства. Ошибки, допущенные в такой работе, могут обернуться…

8. Дача является средним по размерам типом жилья, используется для отдыха, при обустройстве системы отопления требуется учитывать, что в дачных домах…

9. Отопление дачного дома необходимо монтировать, если планируется регулярно посещать его зимой. Обустройство отопительной системы на даче сопряжено с некоторыми трудностями:…

10. Зимний сезон постоянно радует детей и настораживает взрослых. Такие чувства обостряются у жителей пригорода. Дети с большим удовольствием проиграются в…

11. Водяное отопление загородного дома. Существуют разные виды и подвиды отопления, основными из которых являются: водяное, паровое, электрическое, воздушное, панельное и…

12. Отопление дачного дома необходимо монтировать, если планируется регулярно посещать его зимой. Обустройство отопительной системы на даче сопряжено с некоторыми трудностями:…

13. Современная действительность и экономическое положение таково, что собственники загородной жилой недвижимости начинают понимать, что только собственный источник теплоснабжения коттеджа –…

14. Одной из самых сложных задач, стоящих перед частным застройщиком, является грамотное обустройство системы отопления. Данная инженерная структура должна работать бесперебойно…

15. Одной из самых сложных задач, стоящих перед частным застройщиком, является грамотное обустройство системы отопления. Данная инженерная структура должна работать бесперебойно…

16. Реконструкция системы отопления, т.е. частичная или полная замена ее элементов, их конструктивная модернизация, осуществляется в связи с физическим износом системы,…

17. Реконструкция системы отопления, т.е. частичная или полная замена ее элементов, их конструктивная модернизация, осуществляется в связи с физическим износом системы,…

18. Как указывалось выше, манометр позволяет обнаружить протекающий контур, нахождение протечки под слоем земли или стяжки без специальных приборов довольно сложная…

19. Сегодня, уже нельзя представить свою жизнь без различных инженерных коммуникаций. Это конечно же, можно отнести и к воде. Без постоянного…

20. Автономная котельная коттеджа стала наиболее популярной только в последние несколько десятков лет, возможно, стоит сказать, что после развала Советского Союза.…

21. Водяное отопление загородного дома. Существуют разные виды и подвиды отопления, основными из которых являются: водяное, паровое, электрическое, воздушное, панельное и…

22. Водяное отопление загородного дома. Существуют разные виды и подвиды отопления, основными из которых являются: водяное, паровое, электрическое, воздушное, панельное и…

23. Жидко-твердотопливные котлы оснащены видоизмененным теплообменником и двумя топочными камерами. Переключаться между типами топлива можно вручную или автоматически. Твердое топливо используют…

24. Газовое отопление частного дома является приоритетным направлением ООО «Дизайн Престиж». За более чем 20-летнюю практику компанией установлены сотни отопительных систем…

25. Автономное твердотопливное отопление частного дома. Лучший выбор при малом количестве электрической энергии и отсутствии газа. Малые домашние котлы твердотопливного типа…

26. Отопление на даче (дачное отопление) актуально для тех владельцев загородных участков, которые планируют проводить на природе не только теплые летние…

27. Не греет батарея в частном доме: причиной тому, что не греют батареи в частном доме, может быть ряд факторов. Мы…

28. Во время строительства загородного дома тщательно продумывается планировка каждой комнаты, включая размещения унитаза, и учитывая размер окна в котельной. Без…

29. Автономная котельная коттеджа стала наиболее популярной только в последние несколько десятков лет, возможно, стоит сказать, что после развала Советского Союза.…

30. В процессе ремонта труб системы отопления, сотрудники нашей компании ДИЗАЙН ПРЕСТИЖ, отключают только контур системы отопления который требует ремонта, полностью…

31. Зимний сезон постоянно радует детей и настораживает взрослых. Такие чувства обостряются у жителей пригорода. Дети с большим удовольствием проиграются в…

32. Промывка системы отопления — необходимая профилактическая мера. И необязательно это должны делать профессионалы. Зная правила и способы вы вполне все…

33. Услуги по отоплению дачи: современная дача — это уже не огород, а полноценное место отдыха. В последние годы люди всё…

34. Старые трубы и системы со временем изнашиваются. При замене коммуникаций часто приходится переносить газовые приборы. С технологической точки зрения —…

35. Старые трубы и системы со временем изнашиваются. При замене коммуникаций часто приходится переносить газовые приборы. С технологической точки зрения —…

36. Профессиональная современная автоматизация систем отопления для частных домов и предприятий. Отопление: Искусственное нагревание помещения в холодный период года для компенсации…

37. Зимний сезон постоянно радует детей и настораживает взрослых. Такие чувства обостряются у жителей пригорода. Дети с большим удовольствием проиграются в…

38. Интенсивная работа, связанная с эмоциональными нагрузками, частыми разъездами и общением. Вы ищите уединенности в кругу родных, подальше от многолюдства и…

39. С каждым годом, все острее становится вопрос об экономии средств на отопление. В связи с этим, подавляющее большинство домовладельцев отдает…

40. Одноконтурные котлы Такие дизельные котлы могут лишь отапливать помещение, потому как обладают одним теплообменником. Для организации горячего водоснабжения рекомендуем устанавливать…

41. Зимнее водоснабжение, прежде всего, необходимо для коттеджей или частных загородных домиков, там, где постоянно живут люди, и имеется отопление. Данная…

42. Уровень социальной культуры населения достиг уровня, при котором комфортное цивилизованное проживание с обязательным ежедневным принятием душа или ванны, автоматической стиркой…

43. Автономные системы отопления в частных домах Манюхино, выполняют одну из главных функций при их обустройстве. От правильного распределения тепла в…

44. Зимнее водоснабжение, прежде всего, необходимо для коттеджей или частных загородных домиков, там, где постоянно живут люди, и имеется отопление. Данная…

45. Автономная котельная коттеджа стала наиболее популярной только в последние несколько десятков лет, возможно, стоит сказать, что после развала Советского Союза.…

46. Водяное отопление загородного дома. Существуют разные виды и подвиды отопления, основными из которых являются: водяное, паровое, электрическое, воздушное, панельное и…

47. Водяное дровяное отопление: известно, что газовое отопление зачастую лучший вариант обогрева, но возможно оно далеко не всегда. Хоть и многие,…

48. Отопление может быть городским или же индивидуальным. Городское отопление подключено к общей отопительной системе и обеспечивает теплом многоквартирные дома. Качество…

49. Компания ООО «ДИЗАЙН ПРЕСТИЖ» (г. Москва) — профессиональная инжиниринговая компания. Мы выполним ремонт системы отопления, а так же реализуем инженерные…

50. Без стабильной работы индивидуальной насосной станции, подающей воду из колодца, невозможно функционирование водопроводной системы. Класс насоса подбирается индивидуально для каждого…

Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами. В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол, который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Требования к помещениям, где будет реализовано отопление теплыми водяными полами

Самый умный в строительстве ход – когда трубопровод теплого пола закладывают еще на этапе возведения перекрытий. Это очень успешно применяется в Германии, Швеции, Норвегии, Канаде, да, и в других экономически успешных странах, где энергоносители стоят очень дорого и поэтому там используют именно напольное отопление, которое на 30—40% экономичнее радиаторного. Вполне возможно сделать теплый водяной пол уже в готовом помещении, но оно должно отвечать определенным требованиям. Перечислим их.

• Учитывая значительную толщину теплого водяного пола – от 8 до 20 см, высота потолков в помещении должна позволить смонтировать такую систему отопления. Необходимо также учитывать величину дверных проемов, которые в высоту должны быть не менее 210 см.
• Основание пола должно быть достаточно прочным для того, чтобы выдержать тяжелую цементно-песчаную стяжку.
• Основание для теплого пола должно быть чистым и ровным. Неровности не должны превышать 5 мм, так как перепады сильно влияют на ток теплоносителя в трубах, они могут привести к завоздушиванию контуров и повышению гидравлического сопротивления.
• В помещении, где планируется теплый водяной пол должны быть завершены все штукатурные работы, вставлены окна.
• Теплопотери в помещениях не должны быть более 100 Вт/м². Если они больше, то стоит подумать об утеплении, а не отапливать окружающую среду.

Как выбрать хорошую трубу для теплого пола

Про трубы теплого водяного пола достаточно подробно написано в статье на нашем портале. Очевидно, что для теплого пола лучше выбирать трубы из сшитого полиэтилена – PEX или PERT. Среди PEX труб следует отдать предпочтение PE-Xa трубам, так как они имеют максимальную плотность сшивки – около 85% и поэтому обладают лучшим «эффектом памяти», то есть трубы после ее растяжения, всегда стремятся вернуться в свое первоначальное положение. Это позволяет применять аксиальные фитинги с надвижным кольцом, которые без страха можно замуровывать в строительные конструкции. Помимо этого, при заломе трубы можно восстановить ее форму нагрев проблемное место строительным феном.

Трубы PERT не обладают эффектом памяти, поэтому с ними применяются только цанговые фитинги, которые нельзя замуровывать. Но если все контуры теплого пола будут выполнены цельными отрезками труб, то все соединения будут только на коллекторе и вполне можно применять PERT трубы.

Помимо этого, производители выпускают трубы композитной конструкции, когда между двумя слоями сшитого полиэтилена размещена алюминиевая фольга, которая является надежным кислородным барьером. Но неоднородность материала, отличие коэффициентов температурного расширения алюминия и полиэтилена может спровоцировать расслоение трубы. Поэтому лучше выбирать PE-Xa или PERT трубы с барьером из поливинилэтилена (EVOH), который значительно снижает диффузию кислорода в теплоноситель через стенку трубы. Этот барьер может располагаться в наружном слое трубы, так и внутри, окруженный слоями из PE-Xa или PERT. Конечно, лучше та труба, у которой слой EVOH расположен внутри.

Для контуров теплого пола существуют три основных типоразмера труб: 16*2 мм, 17*2 мм и 20*2 мм. Чаще всего используют 16*2 и 20*2 мм. Как же выбрать именно «правильную» трубу.

• Во-первых, брэнд в этом вопросе имеет значение и на него надо обращать внимание. Наиболее известные производители: Rehau, Tece, KAN, Uponor, Valtec.
• Во-вторых, очень много может «рассказать» маркировка труб, ее следует тщательно изучить и не стоит стесняться задавать больше вопросов продавцу-консультанту.
• В-третьих, квалификация продавца-консультанта очень помогает при выборе трубы. Не стоит забывать требовать сертификаты о соответствии, поинтересоваться о наличии и цене фитингов, смесительных узлов, коллекторов и другого оборудования. Необходимо узнать о том, в каких бухтах продают трубу, по сколько метров, чтобы в дальнейшем при расчетах это учесть.
• И, наконец, если выбрана PE-Xa труба, то можно провести небольшой тест. Для этого небольшой отрезок трубы надо заломить, а потом прогреть это место строительным феном. У качественной PE-Xa, да и PE-Xb трубы тоже должна восстановиться изначальная форма. Если этого не произошло, то что бы ни было написано в маркировке – это просто не PEX труба.

Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение  бесплатно.

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

• В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
• Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
• В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
• Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре. Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

• Для трубы диаметром 16 мм максимальная длина 70—90 м.
• Для трубы диаметром 17 мм – 90—100 м.
• Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

• В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны, где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
• В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
• Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

• Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.
• Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.
• Комбинированные способы укладки трубы теплого пола также применяются очень часто. Например, краевые зоны укладывают змейкой, а основную площадь улиткой. Это может помочь правильно разбить помещение на контуры распределить с минимумом остатков бухту трубы и обеспечить нужный режим.

В каждом из способов может применяться переменный шаг укладки, когда в краевых зонах он составляет 100—150 мм, а в самом помещении 200—300 мм. Тогда можно в одном помещении обеспечить требования по более интенсивному нагреву краевых зон, не применяя других способов укладки. Опытные монтажники чаще всего делают именно так.

Для расчета контуров лучше всего воспользоваться специальным и очень простым в освоении программным обеспечением. Например, известного производителя Valtec, который свою программу распространяет бесплатно. Также имеются более простые программы для расчета раскладки контуров, которые подсчитывают длину петель, что очень удобно. Например, программа «Улитка», которая также распространяется бесплатно. Тем, кто не очень дружит с компьютером, можно сделать расчет контуров самостоятельно, воспользовавшись миллиметровой бумагой, на которой в масштабе начертить план помещения и уже на этом листе карандашом «разложить» контура и подсчитать их длину.

При делении помещений на контуры водяного теплого пола следует выполнить следующие требования:

• Контуры не должны переходить из комнаты в комнату – все помещения должны регулироваться отдельно. Исключение могут составлять санузлы, если они расположены рядом. Например, ванная рядом с туалетом.
• Один отопительный контур не должен обогревать помещение площадью более 40 м². В случае необходимости помещение делят на несколько контуров. Максимальная длина любой из сторон контура не должна превышать 8 метров.
• По периметру помещения, между помещениями, а также между отдельными контурами должна прокладываться специальная демпферная лента, которая после заливки стяжки будет компенсировать ее тепловое расширение.

Выбор вида утеплителя для теплого пола и его толщины

Утеплитель для теплого водяного пола обязателен, ведь никому не хотелось бы свои деньги тратить на подогрев земли, атмосферы или ненужных строительных конструкций, но пол является именно той нужной, которая должна принять львиную долю тепла от греющего контура. Для этого и применяют утеплитель. Какие их виды нужно применять? Среди всего их многообразия, авторы статьи рекомендуют, что следует обратить внимание только на два из них.

• Экструдированный пенополистирол (ЭППС). Этот материал обладает низкой теплопроводностью, высокой механической прочностью. ЭППС не боится влаги, он практически ее не поглощает. Цена его вполне доступна. Выпускается этот утеплитель в виде плит стандартных размеров 500*1000 мм или 600*1250 мм и толщиной 20, 30, 50. 80 или 100 мм. Для хорошей стыковки плит на боковых поверхностях имеются специальные пазы.
• Профильные теплоизоляционные маты из пенополистирола высокой плотности. На их поверхности есть специальные круглые или прямоугольные бобышки, между которыми очень удобно укладывать трубу без дополнительной фиксации. Шаг крепления трубы обычно составляет 50 мм. Это очень удобно при монтаже, но по цене они гораздо выше, чем плиты из ЭППС, особенно у именитых брендов. Выпускаются они толщиной от 1 до 3 см и размерами 500*1000 мм или 60*1200 мм – это зависит от производителя.

Плиты из ЭППС могут иметь дополнительный фольгированный слой, имеющий дополнительную разметку. Разметка плит дело, конечно же, полезное, но вот присутствие фольги только увеличивает стоимость утеплителя, а толку от нее не будет по двум причинам.

• Декларируемая производителями отражательная способность не будет работать в непрозрачной среде, какой является стяжка.
• Цементный раствор – это сильная щелочная среда, которая прекрасно «съест» ничтожный (в несколько десятков микрон) слой алюминия еще до своего застывания. Надо осознать, что фольгированные плиты – это маркетинговый ход и не более.

Авторы статьи рекомендуют применять для утепления плиты из ЭППС. Экономия по сравнению с профильными матами будет очевидна. Разницы в стоимости хватит и на крепеж, и еще немало денег останется. Вспомним народную мудрость, что сэкономленные деньги сродни заработанным.

Какой же толщины должен быть утеплитель в конструкции пирога теплого водяного пола? Существуют специальные и сложные расчеты, но можно обойтись и без них. Если усвоить несколько простых правил.

• Если теплые полы будут делаться на грунте, то толщина утеплителя должна быть не менее 100 мм. Лучше всего сделать два слоя по 50 мм и уложить их во взаимно перпендикулярных направлениях.
• Если теплые полы планируются в помещениях над цокольным этажом, то толщина утеплителя не менее 50 мм.
• Если теплые полы планируются над отапливаемыми снизу помещениями, то толщина утеплителя не менее 30 мм.

Дополнительно необходимо предусмотреть крепление плит ЭППС к материалу основания, так как при заливке стяжки они будут стремиться всплыть. Для этого идеально подходят тарельчатые дюбели. Ими необходимо крепить все плиты в местах стыков и по центру.

Для крепления трубы к ЭППС используют специальные гарпун-скобы, которые надежно фиксируют трубу. Их крепят с интервалом 30—50 см, а в местах поворота трубы из PEX, шаг должен быть 10 см. Обычно рассчитывают, что на бухту в 200 метров трубы требуется 500 штук гарпун-скоб. При их приобретении не надо гнаться за брэндом, так как это будет стоить в несколько раз дороже. Существуют очень качественные и недорогие скобы российских производителей.

Выбор коллекторно-смесительного узла теплого пола

Коллектор водяного пола – важнейший элемент, который принимает теплоноситель от магистрали, распределяет его по контурам, регулирует расход и температуру, балансирует петли контуров, способствует удалению воздуха. Без него не обойдется ни один теплый водяной пол.

Выбор коллектора, а если говорить более корректно – коллекторно-смесительного узла лучше доверить специалистам, которые подберут нужные комплектующие. В принципе его можно собрать и самостоятельно, но это тема отдельной статьи. Просто перечислим, какие элементы должны входить в коллекторно-смесительный узел, чтобы не ошибиться в выборе.

• Во-первых, это непосредственно сами коллекторы, которые могут оснащаться различной арматурой. Они должны оснащаться настроечными (балансировочными) клапанами с расходомерами или без них, которые размещаются на подающем коллекторе, а на обратном могут быть термостатические клапаны или просто перекрывающие вентили.
• Во-вторых, любой коллектор для удаления воздуха из системы должен оборудоваться автоматическим воздухоотводчиком.
• В-третьих, и на подающем, и на обратном коллекторе должны быть дренажные краны для слива теплоносителя из коллектора и удаления воздуха при заполнении системы.
• В четвертых, для подсоединения трубы к коллектору должны использоваться фитинги, которые подбираются индивидуально в каждом конкретном случае.
• В-пятых, для крепления коллекторов и обеспечения нужного межосевого расстояния применяются специальные кронштейны.
• В-шестых, если в котельной не оборудован отдельный стояк для теплых полов, то за приготовление теплоносителя должен отвечать смесительный узел, включающий насос, термостатический вентиль, байпас. Конструкция этого узла имеет множество реализаций, поэтому этот вопрос будет рассмотрен в отдельной статье.
• И, наконец, весь коллекторно-смесительный узел должен располагаться в коллекторном шкафу, который устанавливают или в нишу, или открыто.

Коллекторно-смесительный узел располагают в таком месте, чтобы все длины магистралей от него, до петель теплого пола были примерно равными и магистральные трубы были в непосредственной близости. Коллекторный шкаф часто скрывают в нише, тогда его вполне можно разместить не только в бытовках и котельных, но в гардеробных, коридорах и даже жилых комнатах.

Монтаж водяного теплого пола своими руками

После расчетов и закупки всех необходимых комплектующих можно постепенно воплощать в жизнь теплый водяной пол. Вначале необходимо наметить места, где будут размещены коллекторные шкафы, выдалбливаются, при необходимости ниши, а также делаются проходы через строительные конструкции. Все долбежные и сверлильные работы должны быть завершены перед следующим этапом.

Монтаж утеплителя

Перед этим этапом необходимо подготовить помещения для этого – вынести все ненужное, убрать весь строительный мусор, вымести и пропылесосить полы. Помещение должно быть абсолютно чистым. При монтаже плит необходимо находиться в обуви с плоской подошвой, так как каблуки могут повредить поверхность. Перечислим последовательность действий при монтаже утеплителя.

• Прежде всего, на стенах отбивается уровень чистого пола при помощи лазерного или водяного уровня. Измеряются все неровности основания при помощи длинного правила и уровня.
• Если неровности превышают 10 мм, то их можно вполне выровнять подсыпанным чистым и сухим песком, который впоследствии следует разровнять.
• Если теплый пол делается по грунту или над цокольным этажом, то расстилается гидроизоляционная пленка с нахлестом соседних полос не менее 10 см и с заходом на стену. Места стыков проклеиваются скотчем. В качестве гидроизоляции вполне подойдет полиэтиленовая пленка 150—200 мкм.
• Начиная с дальнего угла помещения, начинается процесс укладки плит ЭППС. Они укладываются вплотную к стенам маркированной поверхностью вверх.
• Плиты ЭППС должны плотно стыковаться между собой при помощи пазов, которые имеются на их боковых поверхностях. При укладке каждой плиты она плотно должна прилегать к основанию и быть в горизонтальной плоскости, что проверяется строительным уровнем. При необходимости под плиту подсыпается песок.
• Если по пути укладки встречаются препятствия в виде выступов, колонн и других элементов, то после предварительной разметки плита подрезается строительным ножом по металлической линейке. При этом ЭППС надо положить на какое-то нетвердое основание, чтобы нож не затупился, например, кусок фанеры или ОСП.
• При укладке следующего ряда следует учитывать, что стыки плит не должны совпадать, а идти вразбежку, подобно кирпичной кладке. Для того, если с оставшейся последней в ряду плиты ЭППС осталась часть не менее 1/3 ее длины, то укладку следующего ряда следует начинать с нее.
• Если планируется укладка второго слоя ЭППС, то она должна вестись во взаимно перпендикулярном направлении с первым слоем.
• После укладки теплоизоляции следует при помощи перфоратора с длинным буром и молотка закрепить тарельчатые дюбели на каждом стыке – на каждом стыке и в центре каждой плиты ЭППС. Стыки между ЭППС заклеиваются строительным скотчем.
• Если после монтажа утеплителя остались полости или щели, то их можно забить обрезками ЭППС и задуть монтажной пеной, но можно это сделать и позже, уже после монтажа труб.

После этого, можно сказать, что мероприятия по монтажу утеплителя завершены. Хоть плиты ЭППС и имеют достаточную плотность, чтобы выдержать вес взрослого человека, все равно надо при перемещении по ним соблюдать меры предосторожности. Лучше всего использовать широкие доски или куски фанеры или ОСП.

Монтаж трубы теплого водяного пола

Настал самый ответственный и сложный момент — монтаж труб теплого пола. На этом этапе надо быть особо внимательным и аккуратным и здесь без помощника никак не обойтись. Также желательно иметь специальное приспособление для размотки трубы, так как снимать с бухты трубу кольцами категорически запрещено, так как в ней тогда будут очень сильные напряжения, что усложнит или сделает невозможным монтаж. Главное правило – бухту надо крутить, а не снимать трубу с неподвижной бухты. В принципе, это можно сделать и вручную, но с приспособлением гораздо легче.

Если на верхней стороне плит ЭППС есть разметка, то — это просто замечательно, тогда укладка труб сильно упростится. А если нет, то не стоит «вестись» на приобретение фольгированного тонкого утеплителя из вспененного полиэтилена с нанесенной разметкой. Толку от него не будет никакого. Можно разметку нанести и самостоятельно. Для этого маркером на верхней стороне плит делаются отметки на расстоянии требуемого шага контура, а потом малярной нитью отбиваются линии – так можно за короткое время сделать разметку. После этого можно прочертить трассы контуров теплого пола.
