Есть техника, о которой почти никто не говорит на кухонных посиделках, но без нее встали бы десятки производств. Речь о выпаривании: процессе, где из раствора убирают часть растворителя, чтобы получить концентрат. Звучит просто, но за этим стоит инженерия, отточенная за полтора столетия. Разберемся, что представляет собой электрическая испарительная установка, где она нужна и почему выбор в ее пользу иногда оказывается разумнее, чем кажется на первый взгляд.
Электрическая испарительная установка: как выпарить жидкость до нужной концентрации без лишних хлопот
Суть в том, чтобы нагреть раствор до температуры кипения и заставить растворитель уходить в виде пара. Оставшаяся жидкость становится плотнее, насыщеннее, а нужное вещество концентрируется. Классический пример из жизни: варка варенья. Вы кипятите ягоды с сахаром, вода испаряется, сироп густеет. Промышленное выпаривание работает по тому же принципу, только с точным контролем температуры и давления.
Тепло к раствору можно подводить разными способами. Где-то используют пар от котельной, где-то газовые горелки, а где-то ставку делают на электричество. Именно последний вариант нас и интересует. Электрический нагрев дает то, чего трудно добиться с открытым пламенем: чистоту процесса, точность и отсутствие продуктов горения рядом с продуктом.

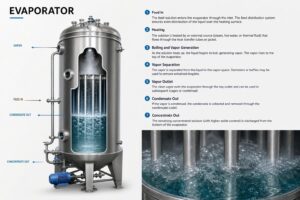

Как устроена электрическая испарительная установка
В основе лежит емкость с раствором и нагревательные элементы, преобразующие ток в тепло. Дальше начинаются нюансы. Нагреватели могут быть погружными, когда ТЭНы находятся прямо в жидкости, или контактными, размещенными снаружи корпуса. Первый вариант эффективнее по теплопередаче, второй проще в обслуживании и безопаснее при работе с агрессивными средами.
Пар, который поднимается над раствором, нужно отводить. Для этого предусмотрен сепаратор, отделяющий капли жидкости от пара, и конденсатор, где пар снова превращается в воду. Полученный дистиллят либо сливают, либо используют повторно. А концентрат остается в рабочей емкости и постепенно доходит до заданной плотности.
Управляет всем этим система автоматики. Датчики следят за температурой, уровнем жидкости, давлением. Контроллер регулирует подачу тока на нагреватели, включает и выключает их, поддерживая режим. В современных моделях процесс идет почти без вмешательства человека, оператору остается запустить цикл и забрать готовый продукт.
Основные узлы в одном списке
- Рабочая камера, где находится раствор
- Электрические нагреватели, ТЭНы или индукционные модули
- Сепаратор для отделения брызг от пара
- Конденсатор для превращения пара в жидкость
- Система откачки и сбора концентрата
- Блок управления с датчиками и контроллером
Почему выбирают электрический нагрев
Первое, что подкупает, это управляемость. Электричество разгоняет нагрев до нужной температуры буквально за минуты, а выключается мгновенно. С паровым контуром или горелкой такой отзывчивости не добиться, там всегда есть инерция. Если процесс требует точного удержания температуры, электрика выигрывает.
Второй плюс касается чистоты. При электронагреве нет дымоходов, копоти, выхлопных газов. Это критично для фармацевтики, пищевки, лабораторий, где любая примесь способна испортить партию. Я как-то общался с технологом молочного завода, и он рассказывал, что переход на электрическое выпаривание сгущенных продуктов заметно снизил число рекламаций по вкусу. Дело было именно в отсутствии постороннего привкуса от старого газового оборудования.
Третье преимущество, о котором забывают, это компактность. Электроустановке не нужна котельная, разводка паропроводов, отдельное помещение под топливо. Достаточно подвести кабель нужной мощности. Для небольших производств это часто решающий довод, ведь площадь стоит денег.
Где такие установки работают
Список отраслей получается внушительным. В химической промышленности выпаривают растворы солей, кислот, щелочей, доводя их до кристаллизации или до товарной концентрации. В пищевой сгущают соки, молоко, сиропы, экстракты. Фармацевтика концентрирует вытяжки и растворы действующих веществ. Металлургия и гальваника используют выпаривание для регенерации отработанных растворов.
Отдельная большая тема это очистка сточных вод. Многие предприятия обязаны доводить стоки до состояния, когда сброс безопасен. Выпарные технологии позволяют убрать воду из загрязненного раствора, а концентрат уже утилизировать или переработать. Здесь электрическая испарительная установка ценится за то, что не добавляет собственных выбросов в атмосферу.
Пример из области переработки
Расскажу случай, который врезался в память. На одном небольшом гальваническом участке скапливались промывные воды с солями металлов. Раньше их вывозили на утилизацию, платя приличные суммы. Поставили компактную выпарную систему на электронагреве, и объем отходов сократился в разы, потому что вывозить стали только концентрат, а очищенный конденсат пускали обратно в промывочные ванны. Окупилось меньше чем за два года. Такие истории убеждают лучше любых буклетов.
Разновидности по конструкции
Не все выпарные аппараты одинаковы. Их делят по способу циркуляции жидкости, по числу ступеней, по давлению внутри. Понимание этих различий помогает не переплатить за лишние функции и не купить недостаточно производительную машину.
По циркуляции раствора
Установки с естественной циркуляцией полагаются на разность плотностей: нагретая жидкость поднимается сама. Они проще и дешевле, но подходят для не слишком вязких растворов. Модели с принудительной циркуляцией гоняют раствор насосом, что нужно для густых и склонных к образованию накипи сред. Пленочные аппараты распределяют жидкость тонким слоем по нагретой поверхности, испарение идет быстро и бережно, что важно для термочувствительных продуктов.
Одноступенчатые и многоступенчатые
В одноступенчатой схеме пар просто конденсируется и выбрасывается. Просто, но расход энергии высокий. В многоступенчатых системах пар из первой ступени подогревает раствор во второй, из второй в третьей и так далее. Это резко снижает потребление энергии на единицу выпаренной воды. Правда, для чисто электрических установок многоступенчатость встречается реже, поскольку усложняет и удорожает конструкцию.
Работа под вакуумом
Отдельно стоит упомянуть вакуумные аппараты. При пониженном давлении жидкость кипит при меньшей температуре, иногда всего при 40 до 60 градусах. Это спасение для веществ, которые разрушаются от жара: витаминов, ферментов, некоторых лекарственных соединений. Электронагрев отлично сочетается с вакуумом, давая мягкий и контролируемый режим.
Сколько энергии это потребляет
Вопрос, который волнует всех. Испарение воды дело энергозатратное по своей физике: чтобы превратить килограмм воды в пар, нужно около 2260 килоджоулей. От этого никуда не деться. Поэтому главная статья расходов при эксплуатации электрической выпарной техники именно электроэнергия.
Приведу ориентировочную таблицу, чтобы было понятно, о каких величинах речь. Цифры усредненные, реальные зависят от конструкции и режима.
| Тип установки | Расход энергии на 1 кг выпаренной воды |
|---|---|
| Одноступенчатая без рекуперации | около 0,7 кВт·ч |
| С тепловым насосом | 0,15 до 0,25 кВт·ч |
| Вакуумная с рекуперацией тепла | 0,2 до 0,4 кВт·ч |
Обратите внимание на строку с тепловым насосом. Это тот случай, когда электричество используют не напрямую для нагрева, а для перекачки тепла. Такая схема потребляет в несколько раз меньше энергии и постепенно вытесняет прямой электронагрев там, где объемы большие. Для малых партий прямой ТЭН по-прежнему выгоднее из-за простоты.
На что смотреть при выборе
Когда доходит до покупки, легко растеряться среди предложений. Постараюсь выделить моменты, которые действительно влияют на результат, а не на красивую строчку в описании.
Производительность считают в килограммах или литрах выпаренной воды за час. Занижать нельзя, иначе установка не будет успевать за производством. Завышать тоже накладно, простаивающая мощность съедает деньги. Лучше честно посчитать реальный поток раствора и заложить небольшой запас процентов на пятнадцать.
Материал корпуса и нагревателей должен соответствовать среде. Для кислот нужна нержавейка определенных марок или даже титан, для солевых растворов важна стойкость к точечной коррозии. Ошибка тут оборачивается протечками и заменой узлов через полгода. Проверяйте марку стали, не стесняйтесь спрашивать сертификаты.
Автоматика определяет, сколько времени оператор проведет у пульта. Хорошая система сама держит уровень, отслеживает плотность концентрата и останавливается при достижении цели. Дешевые модели требуют постоянного присмотра, и экономия на автоматике оборачивается расходами на зарплату.
Короткий чек-лист перед сделкой
- Совпадает ли производительность с вашим потоком раствора
- Из чего сделаны детали, контактирующие с жидкостью
- Какая температура и давление в рабочем режиме
- Есть ли рекуперация тепла или тепловой насос
- Насколько удобно чистить камеру от накипи и осадка
- Что входит в гарантию и как быстро привозят запчасти
Обслуживание и типичные сложности
Главный враг выпарной техники это отложения. Соли, накипь, органический осадок оседают на нагревателях и стенках, снижая теплопередачу. В результате растет расход энергии, а нагреватели перегреваются и выходят из строя. Регулярная чистка обязательна, и чем агрессивнее раствор, тем чаще.
Погружные ТЭНы страдают от накипи сильнее всего. Их приходится либо периодически вынимать и чистить, либо промывать камеру кислотными растворами. Некоторые производители делают нагреватели съемными без разборки всего аппарата, и это очень удобная деталь, которую стоит ценить при выборе.
Второй момент это герметичность. Установки, работающие под вакуумом или с давлением, требуют исправных уплотнений. Изношенная прокладка ломает весь режим, кипение уходит не туда, производительность падает. Профилактическая замена уплотнений по графику дешевле, чем внезапная остановка линии.
Из своего опыта скажу: журнал наработки нагревателей творит чудеса. Когда знаешь, сколько часов отработал каждый элемент, замена происходит планово, а не в самый неподходящий момент посреди смены. Простая тетрадь или таблица в компьютере экономит нервы и деньги.
Безопасность при эксплуатации
Сочетание электричества, высоких температур и иногда агрессивных жидкостей требует внимания. Заземление корпуса обязательно, устройство защитного отключения тоже. Электрическая испарительная установка работает с большими токами, и пренебрежение защитой здесь недопустимо.
Датчики сухого хода спасают нагреватели от перегорания. Если уровень жидкости упал, а ТЭНы остались включенными, они перегреются за считанные минуты. Хорошая автоматика отключает нагрев при падении уровня автоматически, но исправность этих датчиков надо проверять регулярно.
При работе с горячими и едкими средами персонал должен иметь защиту: перчатки, очки, спецодежду. Пар, вырывающийся из открытого люка, обжигает мгновенно. Инструктаж не формальность, а реальная необходимость, особенно для новичков, которые недооценивают температуру процесса.
Сравнение с другими способами концентрирования
Выпаривание не единственный путь убрать растворитель. Есть мембранные методы, вымораживание, обратный осмос. У каждого своя ниша, и честнее понимать границы применимости.
Обратный осмос дешевле по энергии, но не дает высокой концентрации: мембрана перестает пропускать воду, когда раствор становится слишком плотным. Часто его ставят перед выпаркой, чтобы удалить основную массу воды дешевым способом, а до финальной концентрации доводить уже выпариванием. Такая связка экономит прилично.
Вымораживание применяют для термочувствительных продуктов, но оно капризно и энергоемко по-своему. Выпаривание же остается универсальным решением, когда нужна высокая концентрация или даже сухой остаток. Электрический вариант при этом выигрывает там, где важна чистота и нет доступа к дешевому пару.
Тренды, которые видны уже сейчас
Рынок движется в сторону энергоэффективности. Тепловые насосы, о которых говорилось выше, становятся стандартом для средних и крупных установок. Прямой электронагрев остается для лабораторий, пилотных линий и малых производств, где важнее простота, чем счет за электричество.
Растет спрос на модульность. Заказчики хотят собрать систему как конструктор: добавить ступень, поменять нагреватель, нарастить производительность без замены всего аппарата. Производители отвечают на это блочными решениями, где узлы стыкуются между собой.
Отдельное направление это цифровизация. Удаленный мониторинг через интернет, оповещения на телефон, прогноз обслуживания по накопленным данным. Пока это доступно не всем, но направление очевидно. Через несколько лет установка без цифрового интерфейса будет выглядеть как телефон с кнопками рядом со смартфоном.
Стоит ли вкладываться
Если ваше производство связано с концентрированием растворов, переработкой стоков или получением экстрактов, ответ чаще всего положительный. Электрическая испарительная установка окупается за счет снижения объема отходов, экономии на вывозе жидкостей и получения товарного концентрата вместо утилизации. Считать нужно на конкретных цифрах вашего процесса, но потенциал реальный.
Начинать разумно с расчета: сколько воды в сутки нужно испарять, при какой температуре, из какой среды. Эти данные определят и тип установки, и материал, и мощность. Дальше уже стоит общаться с поставщиками, желательно с теми, кто готов сделать пилотный прогон на вашем растворе. Испытание на реальном продукте покажет больше, чем любые расчеты на бумаге.
Выпаривание кажется старой технологией, и по сути так и есть. Но электрический привод, автоматика и тепловые насосы вдохнули в нее новую жизнь. Сегодня это гибкий инструмент, который решает задачи от лабораторного стола до цеха на несколько тонн в сутки. Главное подобрать установку под свою задачу, а не гнаться за максимальными характеристиками, которые останутся невостребованными.
