Сжиженный углеводородный газ, находящийся в резервуарах-газгольдерах под давлением, испаряется естественным образом и выходит при открытии клапана или вентиля, подобно газу из зажигалки. Для чего же нужны испарители, обеспечивающие принудительное испарение? Ведь многие бытовые и даже промышленные системы автономного газоснабжения обходятся без них.
ДЛЯ ЧЕГО НУЖЕН ИСПАРИТЕЛЬ?
Принудительное испарение применяется в двух случаях:
- когда расход газа высок, и производительности, обеспечиваемой естественным испарением, оказывается недостаточно;
- когда в качестве топлива используются смешанные углеводородные газы, тяжелые составляющие которых не испаряются при низких температурах.
Испарители, как правило, применяются в комплексе с контрольно-измерительными и распределительными приборами, составляя испарительную установку, которая может включать как один, так и целую батарею испарителей.
Увеличение производительности газгольдера
Скорость испарения, обуславливающая естественную производительность газгольдера, зависит не столько от объема, сколько от площади поверхности сжиженного газа, так называемого зеркала. У вертикальных газгольдеров, которые устанавливают при дефиците пространства, площадь поверхности при той же емкости в несколько раз меньше, чем у горизонтальных, и для обеспечения высокой производительности испарители чаще применяют именно с ними.
Использование смешанных углеводородных газов
В автономном газоснабжении используют либо чистый пропан, либо более дешевую смесь углеводородных газов, около половины которой составляет бутан. С испарением пропана не возникает проблем даже в сильные морозы, а испарение бутана прекращается при температуре чуть ниже 0oC. При умеренном климате глубина промерзания грунта невелика, и эта проблема решается с помощью подземных газгольдеров. Но в морозные зимы и при использовании наземных газгольдеров испаритель для бутана необходим.
- Замена твердотопливного котла
- Автономная газификация
- Виды внутрипольных радиаторов
- Отопление склада или ангара
- Реконструкция системы отопления
Принцип работы испарителей
Сжиженный газ подается из газгольдера в испаритель за счет давления паров или при помощи специального насоса. Принудительное испарение жидкой фазы происходит посредством нагрева. В электрических испарителях нагрев осуществляется электрическими нагревательными элементами, а в жидкостных – теплообменниками, внутри которых циркулирует горячая вода или другой теплоноситель.
Электрические испарители проще в установке и обслуживании, но эксплуатация жидкостных испарителей обходится дешевле.
ДЛЯ ЧЕГО НУЖЕН ИСПАРИТЕЛЬ?
Существуют и испарители прямого нагрева – в них необходимая температура создается при помощи газовой горелки. Но, несмотря на невысокую цену и низкие эксплуатационные расходы, они не получили большого распространения из-за сложности обеспечения безопасности.
Шкафные испарительные установки
Шкафные испарительные установки включают шкафный испаритель (или батарею испарителей) и контрольно-распределительное оборудование. Шкафные установки бывают как электрическими, так и жидкостными. В зависимости от конструкции они могут устанавливаться на открытом воздухе, в контейнере или в специальном помещении. Шкафные испарители отличаются высокой производительностью и простым доступом к основным узлам при обслуживании, но они требуют дополнительного пространства и изначального включения в проект системы автономного газоснабжения.
Особой разновидностью шкафных испарительных установок являются многосекционные конструкции, разработанные немецкой компанией FAS. Вместо крупных высокопроизводительных испарителей в них используются унифицированные блоки относительно небольшой мощности, количество которых может достигать нескольких десятков. Такие испарительные блоки стоят относительно недорого и при выходе из строя легко заменяются, а при увеличении потребности в газе такая установка легко модифицируется путем присоединения дополнительных секций. При неполных нагрузках часть секций можно отключить для экономии энергии и ресурса оборудования.
Погружные и кольцевые (модульные) испарители
Погружные испарительные установки монтируются на горловине газгольдера, а их ядро – погружной испаритель располагается внутри. Поэтому они не требуют дополнительного пространства. Еще более удобны испарители кольцевого (модульного) типа. Они устанавливаются вовнутрь горловины, а их монтаж можно осуществить в течение часа, так как они представляют собой готовые функциональные модули, не требующие дополнительных приборов и сборки. Погружные и кольцевые испарители бывают только электрическими, по производительности уступают шкафным и не интегрируются в многосекционные установки. Но их бесспорные преимущества – это компактность, простота монтажа и возможность быстрого включения в уже работающую систему газоснабжения.
Как выбрать испаритель?
В первую очередь следует оценить требуемую производительность. Производительность по СУГ шкафных испарителей может достигать 300 и более кг/час, а установок, в составе которых работает целая батарея таких приборов – до 10 и более тысяч кг/час.
Производительность погружных испарителей составляет от 40 до 100 кг/час, а кольцевых — от 100 до 200 кг/час. Но следует учесть, что при использовании нескольких газгольдеров погружные и кольцевые испарители могут быть установлены на каждом из них, и их производительность будет суммироваться.
Если эксплуатация шкафной установки предполагается в кратковременном периодическом режиме – можно остановиться на электрических испарителях. Но для постоянной работы лучше отдать предпочтение жидкостным – они более сложны в монтаже и стоят несколько дороже, но впоследствии вы получите значительную экономию на электроэнергии.
При выборе шкафных испарительных установок их использование надо учесть на этапе проектирования, так как их включение в уже функционирующую систему автономного газоснабжения создает значительные сложности. Погружные и кольцевые испарители могут быть легко и быстро интегрированы и в работающую систему в случае потребности, возникшей по ходу эксплуатации, например, при увеличении расхода газа, переходе с пропана на смешанные углеводороды или в связи с особо морозными зимами.
Отопление дома 100 м²
Реально, честно, действительно так
| Отопление дома 100 м² | от_75 000р |
|---|---|
| Монтаж электрического котла отопления | 10 000р. |
| Монтаж радиаторов отопления (не более 10 шт) !!! Стоимость монтажа стандартного (навесного, не внутрипольного конвектора) радиатора отопления 4 000 рублей | 40 000р. |
| Трассировка труб для радиаторов | 20 000р. |
| Опрессовка и заполнение теплоносителем | 5 000р. |
| ИТОГО под ключ: | от_75_000р. |
| Сверление отверстий, такелажные работы, демонтаж, оплачивается дополнительно | по_смете |
Стоимость материалов от 140 000 рублей
Включено по видам работ
| Монтаж котла | Установка электрического котла на стену или пол |
| Монтаж труб без «штробления» | Открытая прокладка трубопровода с креплением к стене или полу |
| Монтаж радиаторов отопления | Навеска отопительного прибора на стену, установка крепежа |
| Опрессовка системы | Опрессовка собранной системы воздушным компрессором, для выявления возможных мест утечек |
| Пуско наладочные работы | Заполнение теплоносителем (антифриз или вода), удаление воздуха из системы отопления при производстве работ |
| !!! Без теплых полов | Рассчитывается дополнительно, требуется согласование типа подложки для труб, типа использования трубы, возможность контроля и автоматики управлением, и естественно метраж |
Отопление дома 200 м² — 105 000 р.
Реально, честно, действительно так
| Отопление дома 200 м² от | 105_000р |
|---|---|
| Монтаж электрического котла отопления | 10 000р. |
| Монтаж радиаторов отопления (не более 15 шт) !!! Стоимость монтажа стандартного (навесного, не внутрипольного конвектора) радиатора отопления 4 000 рублей | 60 000р. |
| Трассировка труб для радиаторов | 30 000р. |
| Опрессовка и заполнение теплоносителем | 5 000р. |
| ИТОГО под ключ: | 105_000р. |
| Сверление отверстий, такелажные работы, демонтаж, оплачивается дополнительно | по_смете |
Стоимость материалов от 280 000 рублей
Подробная смета на монтаж системы отопления
Включено по видам работ
| Монтаж котла | Установка электрического котла на стену или пол |
| Монтаж труб без «штробления» | Открытая прокладка трубопровода с креплением к стене или полу |
| Монтаж радиаторов отопления | Навеска отопительного прибора на стену, установка крепежа |
| Опрессовка системы | Опрессовка собранной системы воздушным компрессором, для выявления возможных мест утечек |
| Пуско наладочные работы | Заполнение теплоносителем (антифриз или вода), удаление воздуха из системы отопления при производстве работ |
| !!! Без теплых полов | Рассчитывается дополнительно, требуется согласование типа подложки для труб, типа использования трубы, возможность контроля и автоматики управлением, и естественно метраж |
| !!! Без внешнего дымохода | Для расчета стоимости требуется выезд инженера, осмотр устройства кровли, расположения окон и многое другое. |
Отопление дома 150 м² — 80 000 р.
Реально, честно, действительно так
| Отопление дома 150 м² от | 80 000р |
|---|---|
| Монтаж электрического котла отопления | 10 000р. |
| Монтаж радиаторов отопления (не более 10 шт) !!! Стоимость монтажа стандартного (навесного, не внутрипольного конвектора) радиатора отопления 4 000 рублей | 40 000р. |
| Трассировка труб для радиаторов | 25 000р. |
| Опрессовка и заполнение теплоносителем | 5 000р. |
| ИТОГО под ключ: | 80_000р. |
| Сверление отверстий, такелажные работы, демонтаж, оплачивается дополнительно | по_смете |
Стоимость материалов от 220 000 рублей
Включено по видам работ
| Монтаж котла | Установка электрического котла на стену или пол |
| Монтаж труб без «штробления» | Открытая прокладка трубопровода с креплением к стене или полу |
| Монтаж радиаторов отопления | Навеска отопительного прибора на стену, установка крепежа |
| Опрессовка системы | Опрессовка собранной системы воздушным компрессором, для выявления возможных мест утечек |
| Пуско наладочные работы | Заполнение теплоносителем (антифриз или вода), удаление воздуха из системы отопления при производстве работ |
| !!! Без теплых полов | Рассчитывается дополнительно, требуется согласование типа подложки для труб, типа использования трубы, возможность контроля и автоматики управлением, и естественно метраж |
| !!! Без внешнего дымохода | Для расчета стоимости требуется выезд инженера, осмотр устройства кровли, расположения окон и многое другое. |
Отопление дома 250 м² — 145 000 р.
Реально, честно, действительно так
| Отопление дома 250 м² от | 145_000р |
|---|---|
| Монтаж электрического котла отопления | 20 000р. |
| Монтаж радиаторов отопления (не более 20 шт) !!! Стоимость монтажа стандартного (навесного, не внутрипольного конвектора) радиатора отопления 4 000 рублей | 80 000р. |
| Трассировка труб для радиаторов | 40 000р. |
| Опрессовка и заполнение теплоносителем | 5 000р. |
| ИТОГО под ключ: | 145_000р. |
| Сверление отверстий, такелажные работы, демонтаж, оплачивается дополнительно | по_смете |
Стоимость материалов от 330 000 рублей
Включено по видам работ
| Монтаж котла | Установка электрического котла на стену или пол |
| Монтаж труб без «штробления» | Открытая прокладка трубопровода с креплением к стене или полу |
| Монтаж радиаторов отопления | Навеска отопительного прибора на стену, установка крепежа |
| Опрессовка системы | Опрессовка собранной системы воздушным компрессором, для выявления возможных мест утечек |
| Пуско наладочные работы | Заполнение теплоносителем (антифриз или вода), удаление воздуха из системы отопления при производстве работ |
| !!! Без теплых полов | Рассчитывается дополнительно, требуется согласование типа подложки для труб, типа использования трубы, возможность контроля и автоматики управлением, и естественно метраж |
| !!! Без внешнего дымохода | Для расчета стоимости требуется выезд инженера, осмотр устройства кровли, расположения окон и многое другое. |
Стоимость установки систем отопления
Монтаж системы отопления
| Монтаж радиатора отопления | шт | от 4 000 ₽ |
| Монтаж встраиваемого в пол конвектора | шт | от 6 500 ₽ |
| Монтаж радиатора отопления (нестандартного размера, чугунного, дизайн) | шт | от 6 500 ₽ |
| Монтаж распределительного коллекторного шкафа отопления | шт | 4 500 ₽ |
| Комплекс работ по монтажу системы отопления дома до 100 м² | от | 75 000 |
| Комплекс работ по монтажу системы отопления дома до 150 м² | от | 80 000 |
| Комплекс работ по монтажу системы отопления дома до 200 м² | от | 105 000 |
| Комплекс работ по монтажу системы отопления дома до 250 м² | от | 145 000 |
| Стоимость точную уточняйте по телефону | 84957446774 |
Внимание. Данная стоимость является предварительно ориентированной, опираться на данные цены только как примерные. Точная стоимость работ рассчитывается после выезда инженера для осмотра объекта проведения работ, сложности, количества.
Монтаж системы напольного отопления (теплый пол)
| Водяного теплого пола | м² | от 500 ₽ |
| Распределительного коллекторного шкафа для напольного отопления (наружного) | шт | 4 500 ₽ |
| Прибора регулировки температуры теплого пола (Unibox) | шт | от 2 000 ₽ |
| Группы регулирования температуры теплого пола (термостатический вентиль, термостат с накладным датчиком, байпасный вентиль, пускатель) | шт | 3 750 ₽ |
| Магистральных труб системы отопления и трубной изоляции (сшитый полиэтилен, металлопластик) до 20 мм | м/пог | 100 ₽ |
| Магистральных труб системы отопления и утепление трубной изоляцией (сшитый полиэтилен, металлопластик) до 32 мм | м/пог | 230 ₽ |
| Стоимость точная рассчитывается после выезда | инженера |
Внимание. Данная стоимость является предварительно ориентированной, опираться на данные цены только как примерные. Точная стоимость работ рассчитывается после выезда инженера для осмотра объекта проведения работ, сложности, количества.
Монтаж системы отопления для складов, ангаров, цеха, автосервиса
| Монтаж тепловентилятора, с подведением труб, крепление к бетонной стене | шт | от 15 000 ₽ |
| Монтаж автоматики управления тепловентилятором | шт | от 4 500 ₽ |
| Опрессовка, ПНР, заполнение теплоносителем | м2 | от 100 ₽ |
| Монтаж регистра, резьба | шт | от 6 750 ₽ |
| Монтаж регистра, сварка | шт | от 15 000 ₽ |
| Стоимость точная рассчитывается после выезда | _инженера_ |
Внимание. Данная стоимость является предварительно ориентированной, опираться на данные цены только как примерные. Точная стоимость работ рассчитывается после выезда инженера для осмотра объекта проведения работ, сложности, количества.
Автономная газификация
| Объем, л | Стоимость, руб |
| 2 700 | 230 000 |
| 4 850 | 242 000 |
| 6 400 | 390 000 |
| 8 800 | 440 000 |
Что включено
- Газгольдер
- Доставка оборудования
- Редуктор давления
- Запорная арматура
- Фундаментная плита
- Газопровод до 15 м
- Цокольный ввод в дом
- Выезд инженера
- Спецтехника
- Земляные работы
- Установка резервуара
- Прокладка газопровода
- Ввод газопровода в дом
- Опрессовка системы
- Гарантийное обслуживание
Самостоятельная газификация частного дома запрещена существующими правилами. Недостатками кустарно выполненного монтажа, прокладки трубопроводов становятся утечки газообразного горючего, опасность взрыва газа.
Преимущества автономной газификации частных домов
При дачном или постоянном проживании в дальних районах Подмосковья независимая газификация под ключ удобна:
- экономичностью, оптимизацией расходов на обогрев, хозяйственные нужды;
- энергетической независимостью;
- короткими сроками строительных работ;
- экологичностью (при сгорании отсутствуют вредные вещества, копоть, неприятные запахи).
При эксплуатации независимого газоснабжения решающее значение приобретает бесперебойная доставка сжиженного газа специальными автоцистернами-газовозами. Регулярное техническое обслуживание включает проверки герметичности, выявление и замены изношенных узлов и приборов, химическую и механическую очистку резервуара и труб.
Чтобы оформить договор, вызвать инженера, звоните по нашим контактным телефонам.
-
Автономная газификация
Что делать, если дом есть, а газовая магистраль к нему не подведена? Ответ прост – нужна автономная газификация частного дома, обеспечивающая подачу голубого топлива к газовой плите и отопительным котлам. Задача это непростая, она требует тщательного проектирования, точного соблюдения строительных норм и специальных знаний. Но все же стоит рассмотреть этот вариант газификации подробнее, поскольку он…
-
Отопление дома сжиженным газом
Идеальный источник энергии для отопления загородного дома, коттеджа или дачи — это природный газ. Увы, природный газ доступен далеко не везде. Многие населённые пункты, находящиеся в Московской области, до сих пор не подключены к магистральному газопроводу. Какой же остаётся выход? Альтернативы природному газу существуют. Можно отапливать дом электричеством, дизельным топливом, углём, наконец, дровами. Проблема заключается…
-
Отопление газовым котлом от газгольдера
Самым популярным способом отопления частного дома сегодня является газовое отопление. Но газифицированы пока далеко не все районы, не у каждого загородного, частного дома проходит газопровод. Можно попробовать электрическое отопление, но оно дорогое. Отопление дровами или углем делает жителей дома штатными истопниками при котле или печке. Дизельное топливо пропитывает дом специфическим запахом. В этом случае широко…
-
Что такое газгольдер для частного дома и правила его установки
Оснащение газом загородного дома – это норма и определенный уровень комфорта для владельцев жилища. Активное строительство частных поселков, вилл, коттеджей, дач ведется на территориях, которые значительно удалены от централизованных сетей. Поэтому людям приходится решать вопросы газификации иными методами. Один из популярных вариантов – это монтаж специального резервуара, который сможет хранить требуемый объем сжиженного газа. Разберем…
-
Удаление конденсата из конденсатосборников
Если при проведении контроля давления выявляются резкие перепады на отдельных линейных участках, это свидетельствует о наличии закупорок, которые могут быть вызваны наличием влаги и конденсата в газопроводе. Проверка влаги и конденсата в газопроводах, их удаление производятся с периодичностью, исключающей возможность образования закупорок. Конденсат из конденсатосборников удаляют в специальную емкость. Из газопровода низкого давления — ручным…
-
Сервисное обслуживание и ремонт газгольдеров
Сервисное обслуживание и ремонт газгольдеров: ОБСЛУЖИВАНИЕ ГАЗГОЛЬДЕРА НЕОБХОДИМО ПРОИЗВОДИТЬ НЕ РЕЖЕ ОДНОГО РАЗА В ГОД, И ЖЕЛАТЕЛЬНО ПЕРЕД ОТОПИТЕЛЬНЫМ СЕЗОНОМ. Особенности обслуживания газгольдеров Подземный резервуар (газгольдер) — это, по сути, обычный газовый баллон, только гораздо большего размера и снабженный дополнительными устройствами безопасности и заправки. Основное предназначение этого резервуара – хранение больших объёмов сжиженного газа. Об…
-
Сервис, эксплуатация газгольдера
Сервис, эксплуатация газгольдера Запорная арматура, манометры, редукторы являются расходными материалами, даже, при покупке оборудования ведущих производителей. При выработке ресурса резко снижается взрывобезопасность подземной емкости, комфортность эксплуатации. Сервис профессионалами компаний обеспечивает соответствие фактического состояния системы паспортным характеристикам. Заменяются вышедшие из строя узлы, расходные материалы. Помимо газгольдеров специалисты осматривают оборудование, работающее на этом энергоносителе для увеличения его…
-
Автономная газификация дачи и заправка газгольдера
Автономная газификация дачи и заправка газгольдера Все мы любим отдохнуть на даче от городской суеты и душой и телом, а для того чтобы отдых был полноценным, необходимо создать для этого максимально комфортные условия. Современные загородные дома строят с возможностью проживания и в зимний период, а значит, всплывает первостепенный вопрос, связанный с выбором топлива, в первую…
-
Наро-Фоминск: автономная газификация частного дома
Наро-Фоминский район находится на юго-западе Московской области. В него входят города Наро-Фоминск, Апрелевка, Верея, Калининец и Селятино и сельские поселения Атепцевское, Веселёвское, Волчёнковское и Ташировское. План газификации Московской области Согласно плану газификации Московской области, до 2017 года предполагается газифицировать д. Ивановка, д. Вышегород, п. Базисный Питомник, с. Атепцево, д. Назарьево, с. Каменское, д. Бекасово, п.…
-

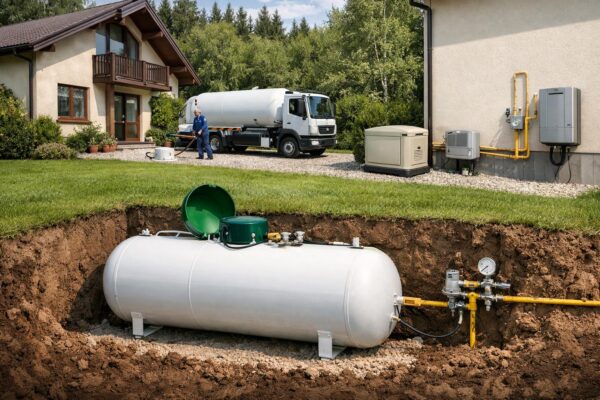

Автономная газификация: как выбрать газгольдер
