Правильная бойлерная для газового котла в частном доме: инженерный подход. Владельцы загородной недвижимости часто недооценивают сложность создания технического помещения. Кажется достаточным просто выделить небольшую комнату и поставить туда теплогенератор. На практике это сложный инженерный узел со строгими правилами безопасности. Здесь пересекаются трубы водоснабжения, газовые магистрали, электрические кабели и вентиляционные каналы. Ошибка на этапе проектирования приведет к отказу газовой службы в подключении магистрали. Придется перестраивать стены, расширять окна или переделывать вытяжку. Лучше сразу изучить все технические нюансы.

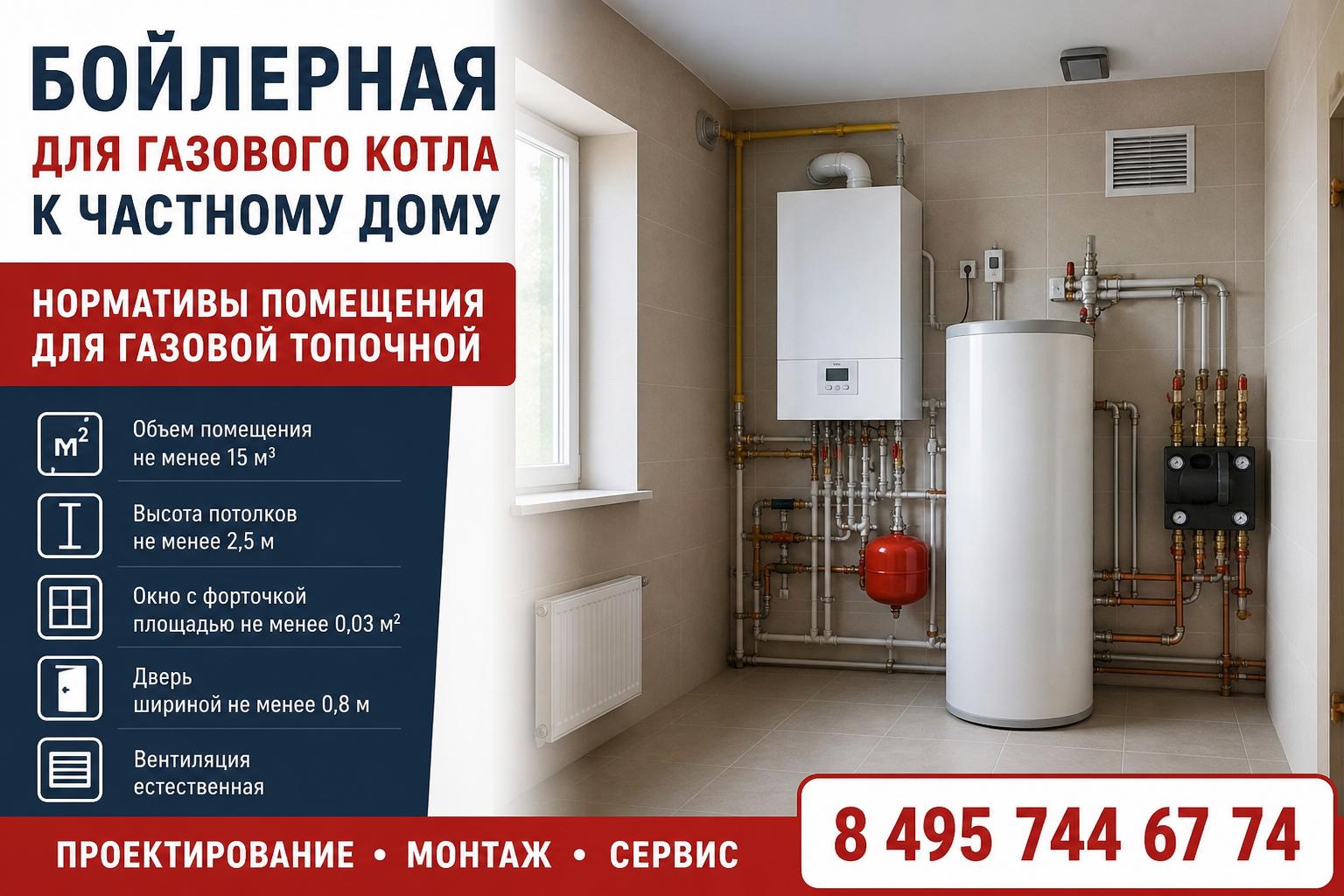

Нормативы помещения для газовой топочной
Газовые службы руководствуются жесткими СНиПами. Требования зависят от мощности теплогенератора. Если мощность агрегата не превышает 30 кВт, его разрешают вешать даже на кухне. Для более мощных установок потребуется отдельная комната. Объем помещения должен составлять не менее 15 кубических метров. Это именно объем, а не площадь. Высота потолков допускается строго от 2.5 метров. При расчете площади учитывайте габариты оборудования. Вокруг каждого прибора нужно оставить свободное пространство для свободного доступа мастера.
Требования к остеклению и дверям
Окно в технической комнате выполняет роль легкосбрасываемой конструкции. При взрыве газа ударная волна должна выбить стекло, сохранив несущие стены здания. Площадь остекления рассчитывается по формуле: 0.03 квадратных метра стекла на один кубический метр объема комнаты. Рамы и переплеты в этот расчет не входят. Дверь из топочной должна открываться только наружу. Ширина дверного полотна составляет минимум 80 сантиметров. В нижней части двери обязательно наличие вентиляционной решетки для притока воздуха.
Организация правильного воздухообмена
Горение газа требует огромного количества кислорода. Недостаток воздуха приводит к образованию угарного газа и падению КПД горелки. Вентиляция должна обеспечивать трехкратный воздухообмен за один час. Вытяжной канал располагают под самым потолком, там скапливается легкий газ при утечке. Приточный клапан монтируют внизу стены или в двери. Диаметр вытяжной трубы рассчитывает инженер на основе мощности оборудования и кубатуры комнаты. Использовать принудительную вытяжку с электровентилятором запрещено правилами безопасности.
Дымоходные системы
Классический атмосферный теплогенератор требует вертикального утепленного дымохода. Трубу выводят выше конька крыши для создания стабильной тяги. Внутри кирпичной шахты обязательно устанавливают гильзу из нержавеющей стали. Без гильзы кислотный конденсат разрушит кирпич за пару сезонов. Турбированные модели используют коаксиальный дымоход. Это конструкция «труба в трубе», которая выводится прямо через стену на улицу. По внутренней трубе выходят дымовые газы, по внешней засасывается свежий воздух для горения.
Материалы отделки технической комнаты
Помещение относится к зоне повышенной пожарной опасности. Использование горючих материалов категорически исключено. Стены лучше всего оштукатурить цементным составом и покрыть водоэмульсионной краской. Отличным решением станет облицовка стен керамической плиткой. Она легко моется от пыли, которая неизбежно оседает на фильтрах и трубах. Пол заливают бетонной стяжкой и покрывают керамогранитом. Деревянные полы придется защитить металлическим листом с вылетом за габариты теплогенератора минимум на полметра. Пластиковые панели на потолке недопустимы.
Выбор сердца инженерной системы
Рынок предлагает настенные и напольные варианты исполнения. Настенные модели компактны, содержат внутри циркуляционный насос, расширительный бак и группу безопасности. Это готовая мини-котельная в одном корпусе. Напольные агрегаты отличаются высокой мощностью и долговечностью. Они требуют просторного помещения и сложной внешней обвязки. Напольные версии чаще оснащают чугунным теплообменником. Чугун отлично держит тепло и не подвержен коррозии, но боится резких перепадов температур обратной линии.
Одноконтурные и двухконтурные агрегаты
Двухконтурный прибор греет теплоноситель для батарей и проточную воду для раковины. Это удобно для маленьких дач с одной ванной комнатой. При открытии крана с горячей водой прибор переключает всю мощность на нагрев воды. Если точек водоразбора много, температура воды будет постоянно прыгать. Одноконтурный прибор работает в паре с бойлером косвенного нагрева. Бойлер хранит запас горячей воды стабильной температуры. Вы можете одновременно принимать душ и мыть посуду без потери комфорта.
Гидравлическая обвязка и распределение тепла
Продуманный монтаж отопления требует установки распределительного коллектора и гидрострелки. Гидравлический разделитель выравнивает давление и температуру между контуром источника тепла и контурами потребителей. Это исключает конфликт циркуляционных насосов. Коллектор распределяет потоки теплоносителя по разным этажам, радиаторам и контурам теплого пола. Каждый контур оснащается собственным насосом и смесительным узлом. Инженер настраивает систему так, чтобы температура в комнатах поддерживалась автоматически по датчикам.
Трубные магистрали и запорная арматура
В топочной используют трубы из меди, нержавеющей стали или сшитого полиэтилена. Полипропилен применять нежелательно из-за его высокого линейного расширения и риска сужения сечения при неаккуратной пайке. Медь выглядит эстетично и служит десятилетиями. Нержавеющая сталь монтируется на пресс-фитингах, обеспечивая монолитность соединений. Запорная арматура должна быть полнопроходной. Шаровые краны с американками позволяют быстро отсечь любой узел для профилактики без слива жидкости из всей магистрали.
Безопасность и автоматика контроля
Современная техника не работает без электричества. Для защиты чувствительных плат управления обязательна установка стабилизатора напряжения. При частых отключениях света потребуется источник бесперебойного питания с гелевыми аккумуляторами. На газовой трубе монтируется электромагнитный клапан в паре с датчиком загазованности. При малейшей утечке метана или угарного газа датчик подаст сигнал, клапан мгновенно перекроет подачу топлива. Дополнительно устанавливаются датчики протечки воды с автоматическим отключением скважинного насоса.
Очистка и водоподготовка
Теплоноситель должен быть чистым и умягченным. Жесткая вода быстро выводит из строя теплообменники. На вводе воды в дом устанавливается система фильтрации. Грязевики задерживают песок и ржавчину из поселковой магистрали. Фильтры умягчения убирают соли кальция и магния. Для заполнения закрытых контуров применяют специальные подпиточные клапаны. В саму гидравлическую систему врезают магнитные шламоуловители. Они собирают мельчайшие частицы металла, защищая крыльчатки насосов от преждевременного износа.
Модернизация устаревших систем
Технологии шагают вперед, старая техника теряет эффективность. Комплексная замена котельного оборудования требуется при падении КПД, частых поломках и росте счетов за топливо. Сегодня выгодно переходить на конденсационные модели. Они используют скрытую теплоту водяных паров из отходящих газов, повышая общую эффективность системы. Такая техника идеально работает с низкотемпературными контурами теплых полов. Переход на современную автоматику с погодозависимым управлением позволяет экономить до тридцати процентов энергоресурсов за сезон.
Этапы обновления узлов
Процесс обновления начинается с демонтажа старых труб. Мастера срезают ржавые коллекторы, снимают тяжелые чугунные агрегаты. Новое оборудование требует изменения конфигурации дымохода и переноса точек подключения. Инженеры заново рассчитывают гидравлическое сопротивление и подбирают насосы нужной производительности. Часто приходится переделывать выводы канализации для слива конденсата от новых конденсационных аппаратов. Все работы проводятся по заранее утвержденному проекту с соблюдением допусков.
Как происходит обновление генератора тепла
Официальная замена котла отопления требует согласования с надзорными органами. Нельзя просто снять старый прибор и повесить новый. Сначала получают технические условия, затем вносят изменения в проект газификации. После бумажной работы за дело берутся монтажники. Они отключают магистрали, снимают старый блок, вешают новый прибор на усиленные кронштейны. Далее подключают воду, газ и электрику. Выполняется опрессовка соединений избыточным давлением. Финальный этап включает настройку газового клапана по манометру.
Создание микроклимата во всех комнатах
Профессионально спроектированное отопление частного дома обеспечивает одинаковую температуру в каждом углу. Мы комбинируем радиаторную сеть под окнами для отсечения холодного воздуха и теплые водяные полы для базового прогрева. Термостатические головки на батареях чутко реагируют на изменения температуры. Если солнце нагрело комнату, клапан прикроет подачу горячей жидкости. Вся эта сеть труб сходится в топочной, где автоматика анализирует данные от уличного датчика температуры и регулирует мощность горелки.
Регулярный осмотр и настройка
Техника безопасности требует проводить обслуживание котлов отопления не реже одного раза в год. Лучшее время для этого начало осени. Мастер вскрывает камеру сгорания, пылесосит горелку от пыли, чистит электроды розжига и контроля пламени. Особое внимание уделяется расширительному баку. В нем проверяют давление воздуха, при необходимости накачивают компрессором. Обязательно тестируется работа предохранительного сбросного клапана. Грязные фильтры грубой очистки промываются под струей воды.
Настройка газовой арматуры
Со временем настройки клапана подачи топлива сбиваются. Мастер подключает электронный микроманометр и проверяет минимальное и максимальное давление на горелке. Точная калибровка обеспечивает плавный розжиг без хлопков и экономит ресурс теплообменника. Также проверяется тяга в дымоходе и работа прессостата. Люки для ревизии дымохода открываются, скопившаяся сажа удаляется. Эти простые действия предотвращают серьезные аварии посреди суровой зимы.
Очистка трубных магистралей
За несколько лет работы на внутренних стенках труб и радиаторов образуется накипь и шлам. Теплоотдача падает, насосы работают на износ. Своевременная промывка системы отопления восстанавливает циркуляцию. Мы используем гидропневматический метод. Специальный компрессор подает в трубы смесь воды и сжатого воздуха. Пульсирующий поток отрывает отложения от стенок и вымывает их в канализацию. Для сильно загрязненных чугунных батарей применяется химическая очистка с использованием безопасных реагентов, растворяющих ржавчину.
Восстановление функциональности технической комнаты
Иногда из строя выходит не сам генератор тепла, а сопутствующие элементы. Качественный ремонт котельной включает устранение течей в фитингах, замену заклинивших трехходовых клапанов и сгоревших сервоприводов. Часто ломаются циркуляционные насосы из-за работы на сухом ходу. Мастера перепаивают поврежденные участки труб, меняют манометры и термометры. При необходимости производится полная переборка распределительного коллектора с заменой уплотнительных колец и балансировочных вентилей.
Устранение поломок генератора тепла
Даже надежные бренды иногда ломаются. Экстренный ремонт котлов отопления чаще всего связан с выходом из строя электронной платы управления из-за скачков напряжения. Вторая частая проблема связана с пробоем вторичного пластинчатого теплообменника. Жесткая вода забивает каналы, металл перегревается и лопается. Мастера имеют при себе запас самых ходовых запчастей: датчики температуры, вентиляторы дымоудаления, реле протока. Диагностика начинается со считывания кодов ошибок с дисплея аппарата.
Чем мы полезны владельцам домов
Наша инжиниринговая компания предлагает профильные услуги по обустройству технических помещений. Мы проектируем схемы гидравлики, подбираем комплектующие, доставляем материалы на объект. Бригады выполняют сверление отверстий в бетоне алмазными бурами, варят стальные коллекторы аргоном, собирают щиты автоматики. Мы берем на себя пусконаладочные работы и сдачу объекта инспектору. Владелец получает на руки папку с исполнительной документацией, гарантийными талонами и актами выполненных работ.
Примерные расценки на инженерные работы
Стоимость зависит от площади здания, выбранных материалов и сложности гидравлической схемы. Дешевле всего обходится сборка настенного прибора с одним прямым контуром. Создание каскадной топочной из нескольких напольных агрегатов потребует значительных бюджетов. В таблице приведены ориентировочные тарифы на базовые операции.
| Наименование проводимых работ | Единица измерения | Ориентировочная цена (руб.) |
|---|---|---|
| Проектирование гидравлической схемы | проект | от 15 000 |
| Навеска теплогенератора до 35 кВт | штука | от 8 000 |
| Сборка распределительного коллектора | контур | от 3 500 |
| Установка бойлера косвенного нагрева | штука | от 12 000 |
| Монтаж коаксиального дымохода | комплект | от 4 500 |
| Опрессовка трубопроводов | система | от 6 000 |
Обращаем ваше внимание, в соответствии со ст. 437 ГК РФ данная стоимость не является публичной офертой, а рассчитывается после выезда инженера для осмотра и ознакомления с объектом производства работ, выезд стоит от 5000 рублей. Итоговая смета формируется только после проведения замеров, изучения теплопотерь здания и согласования спецификации оборудования с заказчиком.
Заключение
Создание безопасного и эффективного технического узла требует строгого соблюдения строительных норм, законов гидравлики и правил пожарной безопасности. Попытки сэкономить на качественной арматуре или сечении проводов неизбежно приводят к авариям в сильные морозы. Доверяйте расчеты тепловых нагрузок и сборку сложных гидравлических контуров только профильным инженерам. Правильно собранная бойлерная работает автономно, экономит энергоресурсы и обеспечивает стабильный микроклимат во всех помещениях долгие годы без постоянного вмешательства владельца.
