При строительстве загородного дома рано или поздно встает вопрос о необходимости сооружения канализационной системы. Так как централизованная канализация присутствует только в черте города, то собственник загородной недвижимости всегда задумывается о сооружении автономной системы. Конечно, можно нанять специалистов, которые проведут все расчеты и установят септик, но стоить это будет достаточно дорого. Чтобы сэкономить, каждый может ознакомиться с тем, как сооружается автономная канализация своими руками.
Наша статья призвана разложить все по полочкам от начала и до конца, начиная с проведения расчетов и заканчивая пусконаладочными работами. Прочитав ее, вы будете иметь не плохое представление о принципах и методах устройства автономных канализационных систем на загородном участке. При наличии желания и умения обращаться с инструментами, вы сможете самостоятельно смонтировать автономную канализацию одного из видов.
Схема канализации частного дома
Этап проектирования
Когда осуществляется строительство загородного дома, то чаще всего делается это по индивидуальному проекту. Соответственно для него не существует типовой схемы устройства канализации, и делать расчеты придется самостоятельно. Для этого необходимо знать основные правила проектирования канализационных систем и их устройство. Вначале чертят схему внутренней канализации с указанием всех сантехнических приборов и параметров труб между ними.
Для наружной канализации основным параметром является производительность септиков, которая зависит от количества проживающих в доме людей и числа сантехнических приборов. Кроме того, немаловажное значение имеет глубина закладки трубопровода и септиков в землю либо степень их утепления в случае наружной установки. Эти параметры зависят от климатических условий. Главным условием здесь является поддержание в септике температуры достаточной для жизнедеятельности бактерий, которые разлагают нечистоты. Оптимальной является температура в 50 градусов. Выбираемый тип септика зависит от геологического строения слоев грунта и глубины залегания грунтовых вод на участке.
Каждый, кто собирается проектировать автономную канализацию в загородном доме, должен понимать, что она состоит из нескольких взаимосвязанных частей:
- Внутренняя система канализации состоит из определенного количества труб, которые соединены между собой в общую сеть посредством фасонных соединительных частей. Она имеет общий выход из дома и соединяется с наружной системой канализации через так называемый обратный клапан, который призван предотвращать подъем воды в дом при переполнении емкостей снаружи. Внутренние канализационные сети иногда присутствуют не только в самом доме, но и в других, находящихся на участке строениях. В этом случае, каждая из них имеет свой выход, соединенный с септиком.
- Наружная система канализации бывает нескольких видов: выгребная яма (подойдет для редко посещаемых мест, например, дачи или бани), накопительная емкость (пригодна для малого количества воды), септик или станция биологической очистки (наиболее подходящие варианты для полноценного загородного дома с постоянным проживанием).
- Ливневая канализационная система устраивается на плохо дренированных почвах вокруг дома. Она может быть самостоятельной, но иногда ее интегрируют в общую систему.
Для правильного монтажа, любая из этих систем должна быть тщательно рассчитана.
Проведение необходимых расчетов
Существует большое количество исходных данных от которых будут зависеть параметры той или иной системы. Расчеты производятся для каждой части канализации отдельно. При этом проектирование внутренней канализации стоит произвести еще на этапе создания общего проекта здания.
Внутренние сети
Для того, чтобы внутренняя канализационная система работала в штатном режиме и не давала сбоев, необходимо произвести ее грамотный расчет согласно существующим нормативам:
- Определяются оптимальные места установки всех сантехнических устройств внутри здания в полном согласии с нормативами и существующими правилами. Тут же проектируется и тип подключения этих приборов к системе.
- Выбирают наиболее подходящий способ отвода стоков из системы. Известны напорные и самотечные внутренние канализационные системы. В частных домах преимущественно монтируют более элементарный второй вариант. Но, в данном случае производят правильный расчет угла наклона труб.
- Угол наклона любой канализационной трубы зависит от ее диаметра и длины. По нормативам предписывается наклонять трубы диаметром 50 мм на 3 см за каждый погонный метр, трубы диаметра 100 — 110 мм 2 см/м.п. Более, чем 160-миллиметровые трубы 0,8 см/м.п.
- Для вычисления необходимого диаметра трубы канализации вычисляют мощность того сантехнического устройства, к которому она подведена.
- Находят оптимально допустимое место для установки фановых труб и стояков.
Они необходимы для выравнивания давления во всей канализационной системе.
Важным условием проектирования внутренней канализации является задача сведения количества углов к минимуму. Это обусловлено тем, что именно в углах чаще всего образуются засоры.
Схема внутренней канализации двухэтажного дома
Наружные устройства
При проектировании системы наружной канализации принимаются во внимание экологические требования, предъявляемые к осуществлению деятельности на приусадебном участке. К примеру, слишком близкое расположение водозаборного колодца или скважины для снабжения домохозяйства питьевой водой не дает возможности сооружать септики без наличия в них многоступенчатой очистки. Важное значение имеет способ отвода стоков. В редких случаях используется централизованный отвод, но гораздо чаще используется автономная канализационная система. Объем накопительных баков и их производительность напрямую зависит от числа проживающих в доме лиц и суммарного объема их водопотребления.
Наружная канализация является единым целым с внутренней сетью канализационных труб. Соединение осуществляется посредством выходной трубы, которая заглубляется ниже того уровня, на котором прекращается застывание грунта. При невозможности этого или нецелесообразности нужно продумать способ утепления и подогрева данного участка трубы.
Станция биологической очистки
Правила размещения емкости для утилизации канализационных стоков следующие:
- Обычная не защищенная выгребная яма должна располагаться не менее, чем в 15 м от фундамента дома.
- Переливной колодец с открытой второй емкостью — 12 м.
- Септики любого вида – 5 м.
- Современные высокотехнологичные станции биологической очистки — 3 м.
Если резервуар находится на достаточно большом расстоянии от дома, то независимо от глубины его залегания, трубу слива нужно утеплить теплоизоляционными материалами. Возможно также использовать электрический греющий шнур.
Этап строительства
Сооружение всей канализационной системы осуществляется в несколько этапов, которые чередуются с определенной последовательностью. В ходе проектирования должна быть выполнена схема всех коммуникаций с указанием длины труб и их диаметров. Стояк и трубы, которые горизонтально выходят из дома во внешнюю канализацию изготавливают из пластиковых труб диаметром 100 – 110 мм. Вся остальная подводка делается из 50-миллиметровых труб. Диаметр фоновой трубы равняется диаметру стояка. Она вообще может быть его продолжением. Внутренняя и внешняя канализационные системы могут соединяться гофрированной трубой. Это дает большую гарантию надежности при подвижках грунта. Однако ее внутренняя поверхность должна быть гладкой.
Подготовительный этап
На этом этапе готовят инструмент для производства работ. Для внутренних систем потребуется:
- Пила по пластиковым изделиям, которую называют подрезной. Используется она для урезания труб по требуемым размерам.
- Острый нож, предназначенный для срезания различных заусениц на срезах и формирования фаски на обрезанных концах трубы.
- Комплекты резиновых монтажных уплотнителей.
Монтаж наружной системы потребует наличия: лопат или землеройной техники, а также строительных материалов, таких как щебень, песок, цемент, утеплитель.
Для монтажа системы канализации недостаточно обзавестись только трубами. Потребуются еще и фасонные части к ним:
- Отводы, которые необходимы для формирования различных углов. Существуют 45 или 90 градусные детали. На концах у них имеются раструбы с уплотнительными кольцами для более плотного соединения труб между собой.
- Переходные отводы нужны для создания обычных соединений между двумя трубами одинакового диаметра.
- Тройные или четверные фитинги предназначены для организации разветвлений трубопровода.
- Переходными муфтами оборудованы места перехода между трубами различных диаметров.
Для удобства монтажа труб, их концы нужно нагреть в горячей воде. Это размягчит пластик и позволит свободно его монтировать в единую сеть.
Основной этап монтажа внутренней канализации
Вначале требуется установить вертикальные стояки в необходимом количестве. обычно их прокладывают от самого цоколя до крыши. Верхняя часть играет роль фановой вентиляционной трубы. Место для установки таких стояков выбирают как можно ближе к унитазам. Это обусловлено тем, что они должны располагаться не далее 1 м от стояков. Если все унитазы расположены в одной вертикальной проекции, а сам дом небольшой площадь, то достаточно будет поставить всего один стояк. Допускается, чтобы самый дальний прибор отстоял от него максимум на 5 м.
К стояку подсоединяются все подводные трубы. Вначале подключают трубы от унитазов. Они обязаны располагаться ниже остальных. Затем подключают все иные боковые ответвления. Допустимо на один подвод смонтировать несколько разных сантехнических приборов. Однако толщина подводящей трубы обязательно должна браться в соответствии с их общей производительностью. Подключение всех сантехнических приборов посредством сифонов является самым заключительным этапом монтажа внутренней канализационной системы.
Монтаж наружной канализации
Рассмотрим вариант устройства наружного септика из трех емкостей:
- Для изготовления полноценного септика понадобится три металлические или пластиковые емкости, вместимости каждая по 1,5 м3. Этого будет достаточно, для того, чтобы обеспечить переработку стоков от домовладения, в котором постоянно проживает 4 человека. Эти емкости можно купить, но можно и сделать самостоятельно при наличии навыков сварщика.
- Готовые емкости для стоков, необходимо закопать в землю. Для этой цели нужно выкопать котлован не менее 2,5 м глубиной и 4 – 5 м длиной и поместить туда емкости. Все их необходимо соединить между собой трубами в верхней части. Последняя емкость не должна быть герметичной. Хорошо, если у нее вместо дна будет просто решетка. В стенках тоже должны быть отверстия. Это нужно для того, чтобы вода из последней емкости свободно уходила в грунт на окончательную доочистку. Чтобы это происходило качественно, под емкостью должен быть устроен дренажный слой из щебня и гравия.
Такой септик будет функционировать следующим образом. Ка только первая бочка заполнится водой, она начнет переливаться во вторую бочку. При этом твердые фракции стоков будут оседать на дно. Аналогичный процесс начнет происходить и во второй емкости. В нее еще можно добавить субстрат с бактериями, которые активно начнут перерабатывать нечистоты. В результате в третью емкость переливается уже достаточно чистая жидкость, которая уходит в грунт, в котором происходит ее полная очистка.
Устройство септика с полями фильтрации
Существуют и другие варианты устройства внешней канализации. В частности, можно приобрести готовые септики или станции биологической очистки. Иногда при небольшом объеме стоков целесообразно просто закопать накопительную емкость. Ее придется время от времени откачивать.

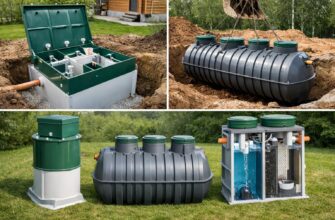

Готовый септик промышленного изготовления
В завершение хочется сказать, что мало соорудить правильно канализационную систему, ее еще и эксплуатировать надо грамотно. Если септик рассчитан под прием стоков от 4 человек, то уж не в коем случае в доме не может проживать 10 человек длительное время и пользоваться всеми сантехническими приборами. Это непременно рано или поздно приведет к аварийной ситуации.
