Правильная схема подключения батарей отопления в частном доме решает не только комфорт, но и экономию на топливе, долговечность системы и простоту обслуживания. В этой статье я подробно объясню варианты схем, приведу практические рекомендации по выбору оборудования и описанию монтажа, а также поделюсь личным опытом и типичными ошибками, которые встречаются при монтаже.
Почему выбор схемы важен
От схемы зависит равномерность прогрева помещений, скорость реакции на изменение температуры и эффективность циркуляции теплоносителя. Неправильный выбор ведет к холодным углам, шуму в батареях и перерасходу энергии.
Кроме того, схема определяет сложность монтажных работ, возможность последующей промывки системы отопления и простоту замены оборудования отопления. Эти факторы нужно учитывать уже на этапе проектирования.
Основные типы подключения радиаторов
Существуют несколько классических вариантов подключения радиаторов, каждый из которых имеет свои преимущества и ограничения. Понимание их поможет выбрать оптимальный вариант для конкретного дома.
Я перечислю и объясню наиболее распространенные схемы: однотрубную, двухтрубную, коллекторную и диагональную. Для удобства сравнения дам таблицу с ключевыми характеристиками.
Однотрубная система (ленинградка)
В однотрубной системе теплоноситель последовательно проходит через все радиаторы. Это простое и дешевое решение, которое использовали еще несколько десятилетий назад.
Главный минус — при большом числе радиаторов дальние приборы будут хуже прогреваться. Регулировать температуру в отдельных помещениях сложно, что делает её непригодной для больших домов.

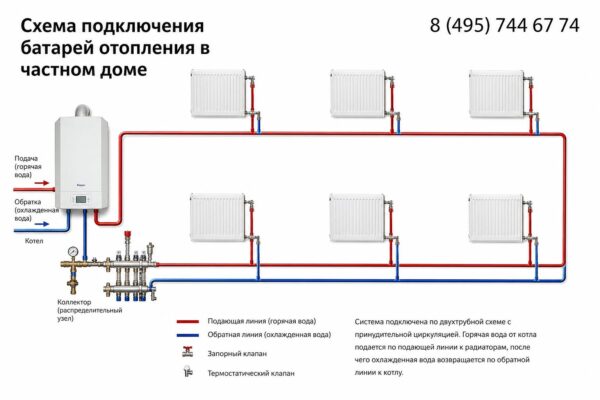

Двухтрубная система
В двухтрубной схеме к каждому радиатору идет подача и обратка, что обеспечивает равномерный прогрев. Такая схема подходит для большинства частных домов и позволяет легко балансировать систему.
Монтаж системы отопления по этой схеме дороже, но выигрываешь в удобстве эксплуатации и возможности легко выполнять ремонт труб и заменить оборудование отопления без отключения всего стояка.
Коллекторная (лучевая) схема
Коллекторная схема предполагает разводку от распределительного коллектора к каждому радиатору отдельной магистралью. Это оптимальный вариант для домов с большим количеством помещений и для автономного отопления дома.
Преимущество — точная регулировка и простота обслуживания. Недостаток — требует больше труб и грамотной прокладки, что увеличивает стоимость монтажа.
Диагональная и боковая подача
Диагональная схема подключения радиатора позволяет максимально эффективно использовать поверхность батареи: подача идет сверху с одной стороны, а обратка снизу с противоположной. Такой подход улучшает циркуляцию через секции и повышает теплоотдачу.
Боковая подача проще в монтаже, но может давать зоны с пониженной температурой на дальних секциях. Выбор между диагональной и боковой зависит от типа радиаторов и особенностей прокладки труб.
Компоненты системы и их роль
Система отопления — это не только батареи и трубы. Каждый элемент влияет на работоспособность и долговечность, поэтому стоит детально рассмотреть состав и функции.
Ниже перечислены ключевые элементы и рекомендации по их выбору.
Радиаторы
Радиаторы отличаются материалом, типом секций и монтажными размерами. Чугунные долговечны, но тяжелы; алюминиевые легкие и быстро реагируют на изменения; биметалл сочетает коррозионную стойкость и теплоотдачу.
При выборе учитывайте рабочее давление, характеристики теплоносителя и эстетические требования. Неправильный подбор ведет к частой замене оборудования отопления и дополнительным расходам.
Краны, термостаты и балансировочные устройства
Термостатические вентили позволяют поддерживать заданную температуру в комнате, а балансировочные вентили обеспечивают равномерное распределение потока по стоякам. Эти элементы незаметны, но критичны для комфорта.
Для коллектора используйте запорную арматуру и расходомеры на коллекторах — это упростит регулировку и последующую промывку системы отопления.
Насос циркуляционный и расширительный бак
Насос поддерживает циркуляцию теплоносителя; его выбор зависит от длины разводки и гидравлического сопротивления. Неправильно подобранный насос станет причиной шумов и повышенного износа.
Расширительный бак компенсирует изменение объема теплоносителя при нагреве. Для закрытых систем он обязателен, а для открытых нужен воздухоотвод.
Коллектор и фитинги
Коллекторная разводка требует качественного коллектора с возможностью запора и регулировки каждой ветки. Фитинги и соединения должны соответствовать температурно-давлению, чтобы избежать протечек и ремонтов труб.
Используйте материалы с запасом прочности и проверенных производителей, особенно если планируется автономное отопление дома с длительным сроком службы.
Выбор схемы по типу дома и отопления
Нет универсальной схемы, которая подходит для всех зданий. При выборе нужно учитывать площадь, этажность, наличие чердака, утепление и источник тепла.
Дам практические рекомендации для самых распространенных случаев.
Небольшой одноэтажный дом
Для дома до 100 м2 часто достаточно двухтрубной или коллекторной системы с простыми радиаторами. Коллектор удобен, если планируется зональная регулировка или «умный дом».
Монтаж системы отопления в таком доме обычно недорогой и быстрый, особенно если трубы провести скрыто в полу или по стенам с минимальным числом соединений.
Двухэтажный дом
Для двух этажей рекомендуется вертикальная разводка с разделением на контуры. Коллекторная схема даёт преимущество для равномерности прогрева и простоты балансировки.
При выборе учитывайте прокладку магистралей и возможность промывки стояков без полного слива теплоносителя.
Большие дома и сложные планировки
Для больших проектов оптимальна коллекторная разводка с подсчетом гидравлики и использованием нескольких зон с отдельными насосами. Это повышает надежность и позволяет местами выключать отопление без отключения всего дома.
В таких случаях рекомендую привлекать профессионалов для проектирования и монтажа, а также планировать замену теплоносителя и периодическую промывку системы отопления.
Гидравлические расчеты и подбор элементов
Гидравлика — это сердце системы. Без расчетов вы рискуете получить либо недостаточный нагрев, либо излишне мощное оборудование, которое будет жечь деньги.
Я опишу основные шаги: расчет теплопотерь, выбор ΔT, подбор насосов и диаметра труб, а также балансировка.
Расчет теплопотерь
Теплопотери рассчитывают для каждого помещения, учитывая площадь, высоту потолков, качество утепления и теплопоступления извне. По сумме получают требуемую мощность котла и радиаторов.
Зная требуемую мощность, можно выбрать количество секций радиатора и их тип. Ошибка в расчетах ведет к постоянным недогревам или к завышенным затратам при покупке котла.
Выбор перепада температур (ΔT)
Стандартный выбор ΔT — 20 градусов, но в современных системах часто используют 10 или 15 градусов для большей энергоэффективности. Меньший ΔT увеличивает объем циркуляции и требует более мощного насоса.
Оптимальный ΔT выбирается исходя из типа топлива, требуемой инерционности системы и тепловых характеристик радиаторов.
Подбор насоса и диаметра труб
Насос подбирают по характеристике Q-H, чтобы обеспечить необходимый расход при суммарном сопротивлении. Диаметры труб выбирают так, чтобы скорость теплоносителя была в допустимых пределах — слишком высокая скорость приводит к шуму и ускоренному износу.
Типичные материалы: сталь, медь, металлопластик и полиэтилен. Каждый материал имеет свои допуски по температуре и давлению, что важно при выборе для автономного отопления дома.
Пошаговый монтаж: от проекта до запуска
Монтаж системы отопления состоит из нескольких этапов. Правильная последовательность снижает риск ошибок и упрощает ввод в эксплуатацию.
Дам практическую инструкцию, которой сам следовал при установке у себя дома.
1. Проектирование
Составьте схему разводки, укажите местоположение радиаторов, коллектора, котла и насосов. Пропишите диаметры труб и типы запорной арматуры.
Проект должен учитывать будущее обслуживание: доступ к крану Маевского, возможность промывки и замену оборудования отопления без демонтажа мебели.
2. Подготовка и закупка материалов
Купите радиаторы одинаковой серии для единообразного внешнего вида и подбора совместимых фитингов. Возьмите запас труб и уплотнений для непредвиденных ремонтов.
Обращайте внимание на сертификацию и рабочее давление оборудования. При автономном отоплении дома экономия на деталях может дорого обойтись в будущем.
3. Установка котла и коллектора
Котел устанавливают с соблюдением инструкций производителя и требований безопасности. Коллектор монтируют в доступном месте, снабжая его запорной арматурой и расходомерами.
Если вы не уверены в газовых соединениях или электрических подключениях, привлекайте специалистов. Я однажды пытался сэкономить на подключении насоса и потерял время и нерв.
4. Разводка труб и установка радиаторов
Правильно фиксируйте трубы, избегайте лишних изгибов и натяжений. При скрытой разводке оставляйте точки доступа для возможной промывки системы отопления и ремонта труб.
Радиаторы устанавливайте с небольшим уклоном в сторону обратки, чтобы облегчить выход воздуха и слить накопившиеся загрязнения при промывке.
5. Заполнение, опрессовка и запуск
После сборки систему следует опрессовать и проверить на протечки под рабочим давлением. Это позволит выявить ошибки в соединениях и вовремя устранить их.
Перед окончательным запуском проведите промывку системы отопления для удаления грязи и остатков монтажной смазки. Затем выполняется первая регулировка и балансировка.
Обслуживание: промывка, замена теплоносителя и ремонт
Регулярное обслуживание продлевает срок службы системы и снижает риск внезапных поломок. Вот что нужно делать и как часто.
Опишу основные операции: промывка, замена теплоносителя, диагностика и мелкий ремонт труб.
Промывка системы отопления
Промывку проводят при первом запуске и периодически в процессе эксплуатации. Это удаляет окалину, накипь и посторонние частицы, которые ухудшают циркуляцию и теплоотдачу.
Промывка может быть гидродинамической или химической. Выбор метода зависит от степени загрязнения и материалов труб. Для коллектора и длинных стояков гидродинамика эффективнее.
Замена теплоносителя
Со временем теплоноситель теряет свои свойства из-за коррозии и загрязнений. Замена теплоносителя рекомендована каждые 3–5 лет, в зависимости от состава и условий эксплуатации.
При замене учитывайте требования к антифризам и ингибиторам коррозии, особенно в автономном отоплении дома, где возможны длительные простои.
Ремонт труб и устранение протечек
Частые причины ремонта — коррозия, механические повреждения и ошибки монтажа. Регулярный осмотр поможет обнаружить места повышенной влажности и вовремя отремонтировать трубопроводы.
При обнаружении протечки сначала перекройте запорную арматуру и снизьте давление. Для капитального ремонта лучше привлекать специалистов, так как работа с горячими трубами опасна и требует навыков.
Типичные ошибки и как их избежать
Ошибки при проектировании и монтаже приводят к неудобствам и дополнительным расходам. Ниже перечислены распространенные промахи и способы их предотвращения.
Разберем наиболее типичные ситуации, которые я встречал как автор и практик.
Неправильный подбор диаметров
Чрезмерно тонкие трубы увеличивают сопротивление и ухудшают циркуляцию. Слишком толстые трубы повышают стоимость и могут привести к медленному прогреву системы.
Решается расчетом и консультацией с инженером. Если нет возможности сделать полный расчет, ориентируйтесь на типовые таблицы и используйте большое сечения для магистралей и меньшее для ответвлений.
Отсутствие балансировки
Без балансировки одни радиаторы перегреваются, другие остаются холодными. Балансировочные вентили и расходомеры на коллекторах решают эту проблему.
Балансировку проводят после промывки и заполнения. Это несложно, но требует времени и аккуратности.
Игнорирование подготовки к обслуживанию
Скрытая разводка без точек доступа усложняет промывку и ремонт труб. Планируйте лючки и краны для слива на этапах монтажа.
Я однажды видел дом, где радиатор в спальне было невозможно снять без демонтажа обшивки стены. Это дорого и лишено смысла.
Сравнительная таблица схем
| Схема | Преимущества | Недостатки | Рекомендации |
|---|---|---|---|
| Однотрубная | Дешево, просто | Неравномерный прогрев, сложно регулировать | Малые площади, временные решения |
| Двухтрубная | Равномерный прогрев, простота регулировки | Дороже однотрубной | Большинство частных домов |
| Коллекторная | Точная регулировка, легкая промывка | Высокая стоимость материалов | Дома с зональным управлением |
| Диагональная | Максимальная теплоотдача радиаторов | Сложнее разводка к радиаторам | При необходимости высокой эффективности |
Капитальные работы и замена оборудования
Через 10–15 лет может потребоваться замена оборудования отопления. Переустановка котла, насосов или радиаторов требует планирования и иногда корректировки схемы подключения.
При замене учитывайте современные стандарты энергоэффективности и возможность интеграции с системами автоматики для отопление под ключ.
Как подготовиться к замене
Перед заменой оцените состояние труб и необходимость ремонта труб и фитингов. Часто выгоднее заменить весь участок разводки, чем латать старые соединения.
Планируйте замену теплоносителя одновременно с демонтажем старого оборудования. Это минимизирует риск попадания загрязнений в новую систему.
Выбор подрядчика
Для сложных работ ищите специализированные компании с опытом автономного отопления дома или монтажом отопления под ключ. Рекомендую обратить внимание на репутацию и примеры реализованных проектов.
Если нужен надежный подрядчик, обращайтесь в Инженерные коммуникации по телефону +7 495 744-67-74 — они выполняют проекты под ключ и помогут с проектированием и монтажом.
Практический пример из жизни
Когда я проектировал систему в своем доме, выбор пал на коллекторную разводку. Дом оказался сложной планировки с несколькими зонами эксплуатируемых помещений.
Мы установили коллектор с расходомерами и термостатическими клапанами. В результате каждую зону можно регулировать отдельно, а промывка и замена теплоносителя проходят без проблем.
Однажды во время промывки обнаружили сильное загрязнение стояков из-за старого котла. После химической промывки и фильтра на подаче ситуация улучшилась, и теперь мы реже сталкиваемся с ремонтом труб.
Советы по экономии и продлению срока службы
Экономия возможна, но она должна быть разумной. Не экономьте на материалах, от которых зависит герметичность и срок службы системы.
Небольшие вложения в хорошую автоматику и фильтрацию окупятся за счет снижения затрат на тепло и меньшего числа ремонтов.
Фильтры и очистка
Установка грязевиков и магнитных фильтров уменьшит отложения и продлит срок службы насосов и радиаторов. Фильтры нужно очищать по регламенту.
Эта простая мера снижает затраты на промывку системы отопления и уменьшает частоту замены оборудования отопления.
Автоматика и экономия топлива
Терморегуляторы и погодозависимая автоматика оптимизируют расход топлива и поддерживают комфорт. Для автономного отопления дома это почти всегда выгодно.
Система с управлением по зонам и каждым радиатором снижает пиковую нагрузку и уменьшает износ котла и насоса.
Когда стоит обратиться к профессионалам
Если вы не уверены в расчетах, планируете большой дом или хотите отопление под ключ, лучше доверить проект специалистам. Это избавит от множества проблем в будущем.
Специализированные организации выполняют гидравлические расчеты, подбирают оборудование и дают гарантию на работу. При необходимости звоните в Инженерные коммуникации по номеру +7 495 744-67-74 — они помогут с проектированием и монтажом.
Что проверяет специалист при выезде
Инженер оценит теплопотери, предложит варианты схемы, рассчитает насос и диаметры труб. Также проверит места установки радиаторов и предложит оптимальную разводку.
Эти данные фиксируются в проекте, что облегчает дальнейшую эксплуатацию и обслуживание системы. Без проекта повышается риск ошибок и дополнительных затрат.
Часто задаваемые вопросы и быстрые ответы
Я собрал несколько типичных вопросов, которые возникают у владельцев частных домов при планировании отопления. Отвечаю кратко и по сути.
- Какая схема лучше всего для маленького дома? — Двухтрубная или коллекторная при желании зонального управления.
- Можно ли заменить теплоноситель самостоятельно? — Да, но лучше делать это со специалистом, чтобы корректно слить и заполнить систему и удалить воздух.
- Как часто нужна промывка? — Рекомендуется раз в 3–5 лет, чаще при использовании жесткой воды или некачественного топлива.
- Стоит ли ставить автоматику? — Практически всегда да, если вы хотите снизить расходы и повысить комфорт.
Практическая чек-лист перед началом работ
Перед началом монтажа составьте список задач, чтобы не упустить важного. Ниже краткая проверка, которой я всегда пользуюсь.
- Разработан проект с расчетами теплопотерь.
- Подобраны радиаторы и насос по параметрам.
- Собран список материалов и запасных частей.
- Предусмотрены точки доступа для промывки и ремонта труб.
- Назначен ответственный за приемку работ и проверку давления.
Правильно выбранная схема и качественный монтаж дают уверенность, что отопление будет работать надежно долгие годы. Если хотите — специалисты помогут от проекта до ввода системы в эксплуатацию и выполнят монтаж отопления под ключ. Для консультации и заказа работ звоните в Инженерные коммуникации, телефон +7 495 744-67-74.
