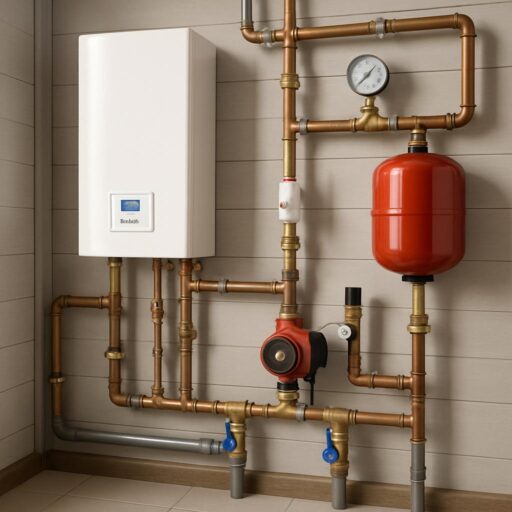

Обвязка электрокотла в частном доме — как сделать схему и монтаж. Как правильно сделать обвязку электрокотла: практическое руководство для частного дома. Обвязка электрокотла отопления в частном доме — это больше, чем просто подвести трубы к прибору. Это система, от которой зависят комфорт, безопасность и срок службы оборудования. В этой статье я подробно разберу схемы, компоненты, правила монтажа и типичные ошибки, опираясь на практический опыт и реальные кейсы.
Почему обвязка так важна
Неправильная разводка приводит к неравномерному прогреву комнат, частым сходам автоматики и ускоренному износу насоса и котла. Люди часто уделяют внимание внешнему виду радиаторов, а схему подачи и возврата считают второстепенной.
На самом деле грамотная обвязка уменьшает расходы на электроэнергию, упрощает обслуживание и снижает риск аварий. Особенно это заметно в холодные месяцы, когда система работает на пике нагрузки.

Что даёт корректная схема
Равномерное распределение тепла по контурам, минимальные гидравлические сопротивления и удобство доступа для обслуживания — это основные эффекты качественной обвязки. Эти преимущества ощущаются постоянно, а не только при запуске системы.
Кроме того, грамотная схема облегчает диагностику при неисправностях и уменьшает число дорогостоящих ремонтов. Если вы планируете монтаж отопления частного дома, с проектом обвязки лучше не экономить.
Основные схемы обвязки электрокотла
Схемы различаются по сложности и по степени контроля над режимами работы. Выбор зависит от площади дома, количества контуров и требуемого уровня автоматики.
Чаще всего применяются однотрубная, двухтрубная и коллекторная системы. Каждая подходит для своих задач и имеет свои плюсы и минусы.
Однотрубная схема
Простая и дешевая, подходит для небольших помещений с невысокой потребностью в зонировании. Теплоноситель проходит последовательно через все радиаторы, поэтому температура в конце контура ниже.
Это решение экономично при ограниченном бюджете, но не даёт гибкого регулирования температуры по комнатам. Для отопления в частном доме с несколькими этажами её используют редко.
Двухтрубная схема
Более универсальная: подача и обратка идут по отдельным трубопроводам, что обеспечивает равномерный прогрев. Система позволяет ставить балансировочные клапаны и точнее настраивать расход в каждом контуре.
Её чаще выбирают для домов средней площади и при требовании хорошего микроклимата в каждой комнате. При грамотной обвязке двухтрубка служит много лет без серьёзных переделок.
Коллекторная (лучевая) система
Каждая отопительная петля подключается отдельно к распределительному коллектору. Это оптимальное решение для тёплых полов, зонального управления и сложных проектов.
Коллектор позволяет менять режимы по комнате, отключать участки без ремонта всей системы и быстро находить причины неисправности. Такая схема дороже в материале, но выгодна в эксплуатации.
Компоненты обвязки и их роль
Чтобы система работала бесперебойно, важно правильно подобрать и расположить отдельные элементы. Ниже перечислены ключевые компоненты и их функции.
Понимание назначения каждой детали помогает составить удобную и безопасную схему, а также своевременно проводить профилактику и ремонт системы отопления в частном доме.
Электрокотёл
Это сердце системы. Мощность выбирают, исходя из теплопотерь дома и запаса на холодные дни. Электрокотлы компактны и просты в установке, но требуют продуманной обвязки для безопасности и экономии.
Важно учитывать возможности электропроводки и наличие устройств защиты. Неправильный подбор мощности приводит к частым циклам включения и выключения, что сокращает ресурс ТЭНов.
Насос циркуляционный
Он обеспечивает принудительную циркуляцию теплоносителя. Место установки насосов — как правило, на подающем или обратном трубопроводе, но выбор влияет на гидравлику и шум.
Насосы имеют разные показатели напора и производительности. Подбирать их нужно по суммарному гидравлическому сопротивлению системы и требуемому расходу.
Расширительный бак и группа безопасности
Расширительный бак компенсирует изменение объёма воды при нагреве. Группа безопасности включает предохранительный клапан, манометр и воздухоотводчик — они защищают систему от избыточного давления и воздуха в трубах.
Наличие корректно подобранной группы безопасности особенно важно при эксплуатации электрокотла, так как резкие скачки давления могут привести к аварии и дорогостоящему ремонту.
Балансировочные и запорные краны, фильтры
Краны позволяют изолировать участки для обслуживания без слива всей системы. Балансировочные вентили помогают настроить расход по контурам, а сетчатые фильтры защищают насос и теплообменник от загрязнений.
Отсутствие фильтра — частая причина поломок и последующего ремонта системы отопления в частном доме. Установка простого фильтра продлевает срок службы всего хозяйства.
Материалы труб и фитингов
Для обвязки используют стальные, медные, полипропиленовые и сшитые полиэтиленовые трубы. Каждый материал имеет свои достоинства и ограничения.
Выбор зависит от требований по долговечности, теплопотерям, стоимости и удобству монтажа. Для разводки по дому чаще применяют металлопластик и сшитый полиэтилен.
Металлопластик
Легок в монтаже, совместим с резьбовыми фитингами. Он дешевле меди и не боится небольших механических нагрузок при правильной фиксации. Минус — чувствительность к высоким температурам и температурным деформациям при длительной эксплуатации.
Для коллекторных розеток металлопластик подходит хорошо, но важно корректно рассчитать теплопотери и учесть расширение при нагреве.
Сшитый полиэтилен (PEX)
Гибкость и долговечность делают PEX популярным выбором для тёплых полов и сложных трасс. Он устойчив к коррозии, не собирает солевые отложения и выдерживает циклы нагрева и охлаждения.
Монтаж требует пресс-фитингов или обжимных соединений. При аккуратной установке PEX служит десятилетиями без серьезных проблем.
Медь и сталь
Медные трубы долговечны и имеют отличную теплопроводность, но стоят дорого и требуют квалифицированной пайки. Сталь прочна, но подвержена коррозии и нуждается в качественной антикоррозийной защите.
Оба решения уместны для определённых задач, но в жилых проектах чаще выбирают более простые в монтаже и бюджетные варианты.
Правила монтажа обвязки
Монтаж требует не только правильного выбора деталей, но и строгого соблюдения принципов гидравлики и безопасности. Даже мелкие отклонения от проекта могут ухудшить работу всей системы.
Ниже — набор практических правил, которые помогают избежать проблем при эксплуатации и уменьшить расходы на ремонт.
Диаметры труб и уклоны
Диаметр определяется по расходу теплоносителя и скорости движения воды. Слишком тонкая труба даёт большое сопротивление и шум, слишком толстая — приводит к лишним затратам и замедленному прогреву.
Уклон в напольных трассах нужен для естественного стока при сливе и удаления воздуха. В вертикальных стояках стоит предусмотреть точки для подключения воздухоотводчиков.
Место установки насоса
Насос обычно ставят на обратке между котлом и коллектором. Такая установка защищает его от горячей воды и продлевает срок службы подшипников. При необходимости ставят два насоса: основной и резервный.
Важно обеспечить доступ для замены и обслуживания, а также установить виброизолирующие крепления, чтобы шум не передавался по трубам.
Гидравлический разделитель и байпас
Гидравлический разделитель помогает уравновесить работу котла и контуров, особенно при нескольких насосах. Байпас с регулируемым клапаном позволяет настраивать минимальную температуру обратки и предотвращает переохлаждение котла.
Такие элементы особенно важны при монтаже отопления частного дома с несколькими зонами и большим количеством радиаторов.
Расчёт мощности и подбор насоса
Точный расчёт — залог эффективной работы. Мощность котла подбирают на основе теплопотерь здания, учитывая теплопотери по окнам, стенам и вентиляции.
Неправильный расчёт приводит к частым циклам работы или к тому, что система не справляется в морозы. Для отопление дома в Московской области это критично из‑за климатических особенностей.
Примерный алгоритм расчёта
Определить площадь отапливаемых помещений и их удельные теплопотери; суммировать; добавить запас 10–20% на экстремальные условия; выбрать котёл с учётом запаса мощности.
Для насосов рассчитывают требуемый расход в м3/ч и суммарный напор в метрах водяного столба, учитывая сопротивления радиаторов, фитингов и трубопроводов.
Таблица для выбора насоса (пример)
Ниже примерная таблица, показывающая соответствие площади дома, требуемого расхода и примечаний. Она носит ориентировочный характер и не заменяет точного гидравлического расчёта.
| Площадь, м² | Прибл. расход, м³/ч | Рекомендации |
|---|---|---|
| до 80 | 0,8–1,5 | Низкий напор, компактный насос |
| 80–150 | 1,5–3,0 | Средний напор, учесть контуры тёплого пола |
| 150–300 | 3,0–6,0 | Высокий напор, возможен разделительный гидроблок |
Группа безопасности и защита котла
Группа безопасности — обязательный элемент у электрокотла. Она предохраняет систему от давления, удаляет воздух и показывает рабочее давление на манометре.
Для электрокотлов особенно важен корректный предохранительный клапан и автоматический воздухоотводчик, так как электронагреватель чувствителен к кавитации и перегревам.
Монтаж и настройки
Клапан устанавливают на подающем коллекторе, рядом с котлом. Рабочее давление обычно настраивают немного выше, чем давление в системе после заполнения и подпитки.
При монтаже обращают внимание на направление слива предохранительного клапана — вода должна уходить в канализацию или в безопасное место, а не на пол в котельной.
Электрическая часть и автоматика
Электроподключение электрокотла — отдельная глава. Здесь важна грамотная нагрузочная схема, УЗО, автоматические выключатели и правильное заземление.
Автоматика управляет циркуляцией, защитой от перегрева, комнатными термостатами и графиками работы. Современные системы позволяют экономить, регулируя мощность в зависимости от температуры и времени.
Защита и автоматика
Реле контроля фаз, автоматика по температуре обратки и внешний комнатный регулятор уменьшают количество включений котла и улучшают энергоэффективность. PID‑регуляторы дают точную стабилизацию температуры.
При монтаже отопления частного дома стоит предусмотреть возможность интеграции в систему «умного дома» для удалённого мониторинга и управления.
Особенности для Московской области
Климатические условия Московской области предъявляют свои требования: стабильные морозы, внезапные оттепели и большое разнообразие строений. Всё это отражается на выборе схемы и оборудования.
Запас мощности котла и соответствующие меры по теплоизоляции труб — ключевые моменты для надёжного отопления дома в Московской области.
Практические советы для региона
Рассчитывайте теплопотери с запасом. Думайте о резервировании на случай перебоев в электроснабжении: генератор или тепловой резервный котёл помогут избежать полного отключения отопления.
Также учитывайте, что в регионе часто требуется быстрое восстановление после сильных морозов, поэтому разумно продумать схему с возможностью быстрой продувки и контроля системы.
Чек‑лист для монтажа и приёмки работ
При приёмке монтажных работ проверьте соответствие проекта, наличие всех элементов группы безопасности и правильность подключения электрической части. Это экономит время и деньги в будущем.
Ниже — краткий чек‑лист, который удобно распечатать и использовать при контроле работ.
- Соответствие выбранной схемы проекту и теплопотерям.
- Правильная установка насоса и направление потока.
- Наличие фильтра и балансировочных клапанов.
- Группа безопасности смонтирована и выведена в безопасную зону.
- Электроподключение с защитой и заземлением.
- Документы на оборудование и инструкции по эксплуатации.
Типичные ошибки и как их избежать
Неправильный выбор диаметра труб, отсутствие байпаса, установка насоса в неподходящем месте и экономия на фильтре — частые ошибки, которые ведут к ремонту системы отопления в частном доме уже в первый год эксплуатации.
Из практики: видел случай, когда хозяин установил слишком мощный котёл без учёта инерции системы. Это привело к постоянным перерасходам и преждевременному выходу из строя ТЭНов.
Ошибки при гидравлике
Неравномерное распределение потоков из‑за неправильной балансировки вызывает перегрев одних радиаторов и недопрогрев других. Простая операция с балансировочными клапанами решает проблему, если она была учтена изначально.
Также многие забывают про байпас — он предотвращает работу котла на «холостом ходу» при закрытии всех термостатов. Без байпаса возможны частые включения защиты.
Калькулятор стоимости работ по монтажу системы отопления
Электрические просчёты
Недооценка нагрузки на сеть приводит к скачкам и срабатыванию защит. Установка УЗО и правильных автоматов решает вопросы безопасности и защищает от коротких замыканий.
При монтаже обязательно учитывают пусковые токи циркуляционных насосов и ТЭНов, чтобы автоматы не выбивались при массовом включении.
Обслуживание: что и как часто делать
Регулярная проверка группы безопасности, фильтров и состояния теплоносителя продлевает срок службы системы. Плановое обслуживание обычно проводят раз в год, перед отопительным сезоном.
Кроме ежегодной инспекции, стоит контролировать давление в системе и удалять воздух при первых признаках его накопления. Это простая профилактика, которая экономит деньги и время.
Сезонные операции
Перед зимой проверяйте герметичность соединений, состояние изоляции труб и работу автоматики. После сезона — сливайте лишнюю воду в неиспользуемых контурах и при необходимости проверяйте электрооборудование.
Если дом простоит пустым зимой, проводят полную консервацию системы с добавлением антифриза или полной продувкой и сжатием воздуха, в зависимости от конструкции.
Стоимость и сроки работ
Цена обвязки зависит от схемы, материалов и сложности монтажа. Простейшая однотрубная система обойдётся дешевле, тогда как коллекторная с автомикой дороже, но даёт больший комфорт и экономию в будущем.
Сроки монтажа зависят от компетентности бригады и объёма работ. Обычно грамотный монтаж занимает от нескольких дней до двух недель для типичного частного дома.
Факторы, которые влияют на цену
Тип труб и фитингов, сложность трассировки, количество контуров, необходимость в гидравлическом разделителе и уровень автоматики. Также цена меняется в зависимости от региона и сезонности работ.
Для точного расчёта лучше обратиться к специалистам, которые произведут замеры и предложат оптимальное решение под ваш бюджет и требования.
Опыт и реальные примеры
В одном из моих проектов мы делали обвязку для дома 180 м² с коллекторной системой и теплым полом. Заказчик хотел точное зонирование и возможность управлять каждой комнатой отдельно.
Мы использовали PEX трубы и коллектор с сервоприводами. Результат — стабильная температура везде, низкий расход электроэнергии и минимум обращений по гарантии. Это впечатлило даже скептически настроенных соседей.
Что я рекомендую исходя из практики
Не экономьте на проектировании. Хороший проект часто стоит меньше, чем последующие переделки. Я видел проекты, где экономия на схеме оборачивалась необходимостью капитального ремонта через год.
Всегда оставляйте доступ к основным узлам и прокладывайте трубы так, чтобы их можно было локально заменить без демонтажа полов и стен.
Где обратиться за помощью
Если нужен комплексный подход: проект, поставка и монтаж, в Московской области есть специалисты, которые выполняют работы по стандартам и с гарантией. Компания ООО ДИЗАЙН ПРЕСТИЖ предоставляет полный спектр услуг по монтажу и наладке систем отопления.
Контакт для связи: +7 495 744-67-74. Меня в таких проектах радует, когда клиент видит рабочую систему без сюрпризов и с понятной документацией.
Краткие рекомендации перед стартом
Закажите теплотехнический расчет, определитесь со схемой разводки и материалами, учтите автоматику и защиту. Подготовьте место для котельной с вентиляцией и удобным доступом к коммуникациям.
Правильная обвязка экономит время и деньги при последующей эксплуатации. Лучше решать сложные вопросы заранее, чем исправлять их в морозный вечер.
Обвязка электрокотла отопления в частном доме — задача, в которой важны детализация и осознанный подход. Придерживаясь описанных принципов, вы получите надёжную, удобную и экономичную систему отопления.
Если нужно техническое решение под конкретный дом или помощь в проектировании и монтаже, компания ООО ДИЗАЙН ПРЕСТИЖ готова помочь по телефону +7 495 744-67-74. Опытная команда выполнит монтаж отопления частного дома с учётом всех нюансов и ваших пожеланий.
