Монтажная схема Топас 8 Лонг Пр

Обустройство автономной канализации загородного дома требует точного инженерного расчета. Заказчики часто думают только о выборе самой станции очистки, забывая о фундаментальной основе успешной работы системы. Этой основой является проектная документация и чертежи. Понимание технических нюансов расположения агрегата в грунте позволяет избежать фатальных ошибок при земляных работах и прокладке труб.

Рассматриваемая модель рассчитана на обслуживание восьми человек. Она имеет удлиненную горловину и оснащена насосом для принудительного отвода очищенной воды. Такие габариты и техническое оснащение диктуют строгие правила работы на участке. Малейшее отклонение от нормативных показателей глубины или угла наклона магистрали приведет к постоянным засорам и остановке циклов аэрации. Мы детально разберем каждый этап работы с этим оборудованием.

Расшифровка аббревиатуры и выбор модификации

Сначала нужно четко понимать технические характеристики выбранного оборудования. Цифра восемь указывает на количество условных пользователей. Станция способна переработать полтора кубических метра стоков за сутки. Залповый сброс составляет четыреста сорок литров. Этого объема достаточно для одновременной работы стиральной машины, принятия ванны и использования нескольких раковин.

Приставка «Лонг» означает удлиненный корпус. Стандартные модели позволяют подключить канализационную трубу на глубине до восьмидесяти сантиметров от уровня земли. Удлиненная версия создана специально для объектов, где выход трубы из фундамента находится глубоко. Здесь диапазон врезки составляет от восьмидесяти до ста сорока сантиметров. Обозначение «Пр» указывает на принудительный водоотвод. Внутри корпуса установлен дополнительный отсек с дренажным насосом. Очищенная вода выталкивается наружу под давлением, что абсолютно необходимо при высоких грунтовых водах или сложной топографии участка.

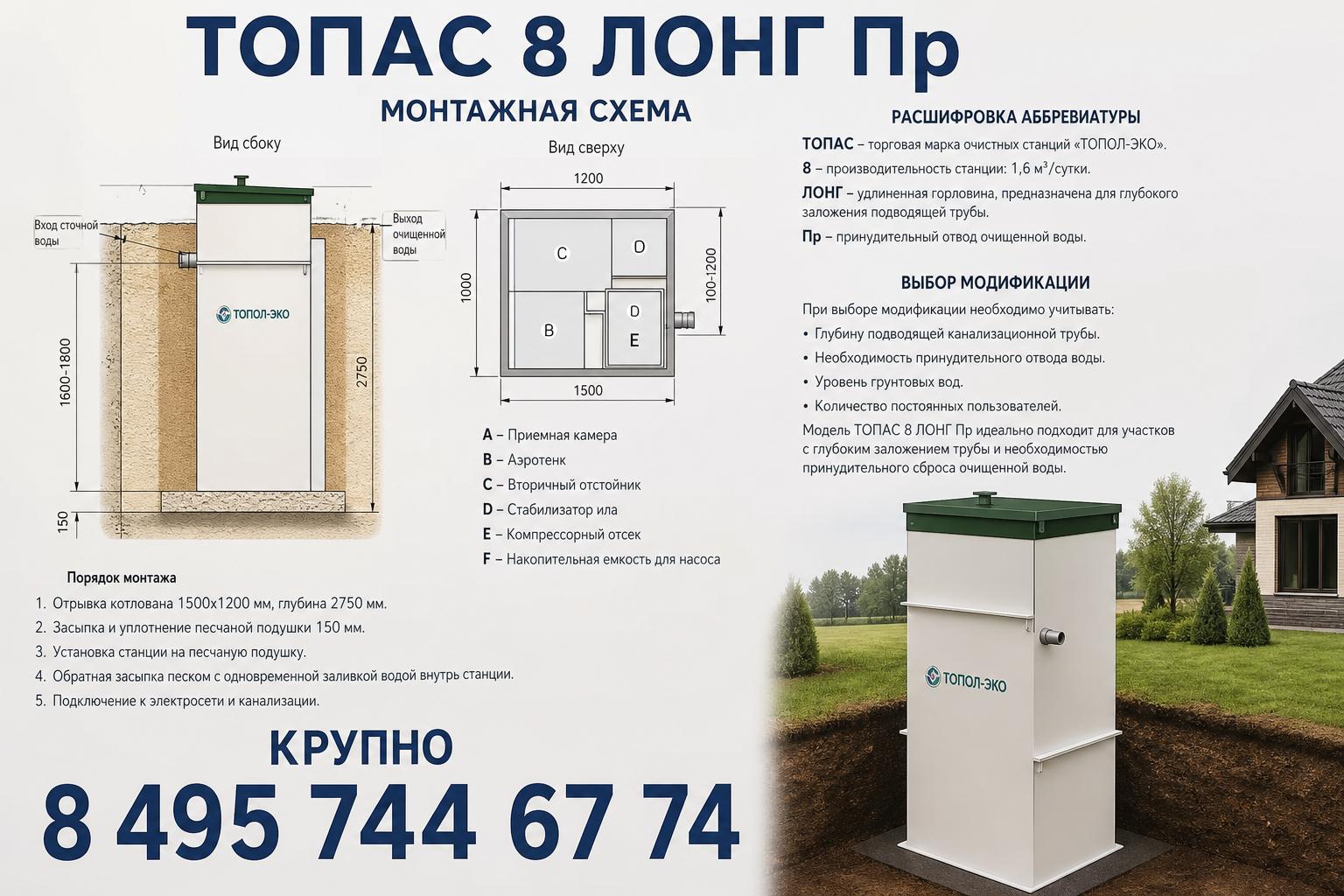

Анализ проектного чертежа

Монтажная схема представляет собой подробный технический паспорт объекта в разрезе. На ней указаны габариты самого резервуара, размеры котлована, толщина песчаной подушки и высотные отметки входа и выхода коммуникаций. Строгое следование этим цифрам гарантирует правильное распределение давления грунта на стенки полипропиленового корпуса.

Размеры станции составляют 1.5 метра в длину, 1.16 метра в ширину и 3.1 метра в высоту. Чертеж наглядно показывает, что котлован должен быть шире резервуара минимум на двадцать пять сантиметров с каждой стороны. Этот зазор критически важен для качественной послойной обсыпки песком. Если выкопать яму впритык, стенки септика могут деформироваться под воздействием пучинистых грунтов зимой. Песок здесь играет роль амортизатора и теплоизолятора.

Подготовка котлована и песчаного основания

Земляные работы начинаются с разметки территории. Учитывая высоту корпуса более трех метров, глубина ямы с учетом песчаной подушки составит примерно 3.25 метра. На такой глубине часто встречаются плывуны или плотная глина. Копать нужно быстро и аккуратно. Дно выравнивается по строительному уровню.

Далее формируется амортизирующая подушка. Используется чистый карьерный песок без крупных камней и глиняных комков. Толщина этого слоя составляет строго пятнадцать сантиметров. Песок необходимо пролить водой и утрамбовать. Если проигнорировать этот этап, тяжелая станция, наполненная жидкостью, со временем даст неравномерную усадку. Это приведет к изменению угла наклона труб и нарушению гидравлики внутри приемной камеры.

Профессиональный монтаж очистной станции

Спуск оборудования весом около трехсот пятидесяти килограммов в глубокий котлован требует особой осторожности. Обычно монтаж осуществляется вручную силами бригады из четырех или пяти специалистов. Для безопасного погружения используются прочные синтетические тросы, продетые в специальные проушины на ребрах жесткости корпуса. Станция должна опуститься ровно, без перекосов и ударов о стенки ямы.

После установки на песчаное основание обязательно проводится проверка горизонтального уровня по верхнему краю крышки. Допустимая погрешность минимальна. Если резервуар стоит криво, внутренние переливы между камерами будут работать некорректно. Эрлифты не смогут перекачивать активный ил в нужном объеме. Только убедившись в идеальном позиционировании, можно приступать к следующему технологическому этапу.

Процесс балансировки давления

Далее начинается одновременная обсыпка корпуса песком и заливка резервуара водой. Это делается для компенсации внешнего и внутреннего давления. Если просто засыпать пустой пластиковый ящик землей, его раздавит. Если наполнить его до краев водой без внешней поддержки, швы могут разойтись.

Песок засыпается слоями по двадцать сантиметров. Каждый слой обильно проливается водой для максимального уплотнения. Параллельно в отсеки станции подается чистая вода точно на такой же уровень. Процесс повторяется итерационно до достижения отметки входа подводящей магистрали. Именно такой подход гарантирует сохранение строгой геометрии полипропиленового корпуса на десятилетия.

Подводящая магистраль и правила уклона

Канализационная труба от дома прокладывается в траншее. Для наружных работ используется рыжая труба ПВХ диаметром 110 миллиметров. Она обладает необходимой жесткостью и устойчива к перепадам температур. Главное правило здесь заключается в соблюдении уклона. Для такого диаметра уклон составляет строго два сантиметра на каждый погонный метр трассы.

Если сделать уклон больше, вода будет уходить слишком быстро, оставляя твердые фракции на стенках. Это прямой путь к засорам. Если уклон меньше, стоки будут застаиваться и замерзать зимой. Труба укладывается на выровненную песчаную подушку толщиной десять сантиметров. Сверху она также засыпается песком. Утепление магистрали требуется редко, так как стоки идут теплыми, а сама труба большую часть времени остается пустой.

Врезка и герметизация патрубков

Один из самых ответственных моментов в работе обусловлен тем, что отверстие под трубу не делается на заводе. Оно вырезается по месту коронкой диаметром 114 миллиметров. Это позволяет идеально подогнать высоту входа под конкретные условия рельефа. Врезка осуществляется исключительно в приемную камеру в пределах допустимого диапазона от 80 до 140 сантиметров от крышки.

Для обеспечения стопроцентной герметичности используется специальный полипропиленовый припой и промышленный экструдер. Мастер впаивает патрубок в стенку корпуса, создавая монолитный шов. Использование силиконовых герметиков или резиновых манжет категорически запрещено. В агрессивной среде и при постоянном давлении грунта они быстро разрушаются, что приводит к затоплению станции грунтовыми водами.

Организация принудительного выброса

Поскольку мы рассматриваем модификацию с индексом «Пр», отвод очищенной воды осуществляется с помощью дренажного насоса. Насос устанавливается в специальную накопительную емкость внутри станции. Поплавковый выключатель насоса настраивается на определенный уровень срабатывания.

Напорная магистраль монтируется из трубы ПНД диаметром 25 или 32 миллиметра. В отличие от подводящей трубы, напорная линия прокладывается с обратным уклоном к станции. После того как насос завершает цикл откачки, остатки воды в трубе должны самотеком вернуться обратно в резервуар. Если этого не произойдет, вода замерзнет в трубе зимой, и система полностью выйдет из строя. Выброс обычно организуется в ливневую канаву, дренажный колодец или на рельеф.

Электротехническое оснащение очистного сооружения

Станция работает от электрической сети, обеспечивая питанием компрессоры и насос. Для подключения используется кабель марки ВВГ сечением 3х1.5 квадратных миллиметра. Кабель обязательно помещается в защитную гофрированную трубу ПНД и укладывается в ту же траншею, что и подводящая канализационная магистраль, обычно немного выше трубы.

Ввод кабеля в корпус осуществляется через герметичный сальник в компрессорный отсек. Внутри расположен блок управления с розетками. Компрессоры подключаются к своим разъемам, насос имеет отдельную розетку. Крайне важно обеспечить надежное заземление и установить в распределительном щитке дома отдельный автоматический выключатель на десять ампер. Скачки напряжения могут повредить чувствительную электромагнитную катушку компрессора.

Таблица технических параметров врезки

Для наглядности приведем основные цифры, которые нужно контролировать при проверке правильности земляных работ и укладки труб. Отклонение от этих значений чревато серьезными проблемами при эксплуатации.

Эти параметры формируют базу для проверки качества оказанных услуг специалистами. Контролируйте эти цифры с рулеткой.

Сложные грунты и особенности земляных работ

Многие участки характеризуются высоким уровнем грунтовых вод или наличием плывунов. В таких условиях стандартный план работ корректируется. Выкопать яму глубиной более трех метров в текучем песке без специальной подготовки невозможно. Стенки будут постоянно обрушаться, затапливая дно грязной жижей.

В подобных ситуациях применяется деревянная опалубка. Из досок сбиваются щиты, которые постепенно опускаются вниз по мере выемки грунта. Они сдерживают давление плывуна. Параллельно на дне устанавливается мощный дренажный насос для непрерывной откачки поступающей воды. Только так можно сформировать правильную песчаную подушку и ровно установить тяжелую конструкцию. Эта работа требует огромного физического напряжения и высокой квалификации.

Ремонт после некачественной установки

Часто к специалистам обращаются владельцы загородных домов, у которых система перестала работать в первый же год. Диагностика обычно показывает грубые нарушения проектной документации. Одной из самых частых проблем является продавливание стенок корпуса из-за использования вынутого глинистого грунта вместо песка при обратной засыпке.

В таких случаях требуется масштабный ремонт. Приходится откачивать воду, полностью откапывать станцию, выравнивать деформированные стенки с помощью тепловых пушек и внутренних распорок. Иногда нарушается герметичность швов. Мастера используют экструдер для повторной проварки поврежденных стыков. Это сложная и дорогостоящая процедура, которой можно избежать при изначальном соблюдении всех регламентов.

Восстановление затопленных компрессоров

Если отводящая напорная магистраль смонтирована без обратного уклона, она замерзает зимой. Насос продолжает качать очищенную воду, она не может выйти наружу и заполняет накопительный отсек. Затем вода переливается в компрессорный короб. Электрические приборы оказываются под водой, происходит короткое замыкание.

Мастерам приходится извлекать залитые компрессоры, разбирать их, просушивать магнитные катушки и менять мембраны. Если катушка сгорела, требуется полная замена блока. Также проверяется целостность поплавкового переключателя и розеток внутри короба. Выполняется перекладка замерзшей трубы с соблюдением правильных высотных отметок.

Полная замена устаревших конструкций

Многие участки до сих пор оборудованы старыми выгребными ямами или переливными колодцами из бетонных колец. Они источают неприятный запах, требуют постоянного вызова ассенизатора и загрязняют почву. Полноценная замена таких систем на современную станцию биологической очистки кардинально меняет ситуацию.

Процесс начинается с демонтажа или консервации старых колец. Иногда новую станцию удается установить прямо на месте старого колодца, предварительно извлекши бетонные элементы с помощью манипулятора. Это позволяет использовать уже существующую подводящую трубу от дома, что экономит средства на земляных работах. Важно лишь убедиться, что глубина старой трубы укладывается в допустимые пределы от 80 до 140 сантиметров.

Переоборудование самотечных моделей

Случаются ситуации, когда владельцы изначально приобретают стандартную модель с самотечным выбросом, но со временем гидрогеологическая обстановка на участке меняется. Например, весенние паводки начинают затапливать дренажный колодец, и вода перестает уходить из станции. Выход из положения есть.

Производится техническое переоборудование. Внутрь самотечной модели устанавливается специальная пластиковая емкость для сбора очищенной воды. В нее помещается дренажный насос с поплавком. Старое самотечное отверстие надежно запаивается полипропиленом. В верхней части корпуса высверливается новое отверстие для вывода напорного шланга. Таким образом, обычная модификация превращается в версию «Пр», способную справляться с высокими грунтовыми водами.

Модернизация очистного сооружения

Технологии не стоят на месте, и даже надежную базовую комплектацию можно улучшить. Модернизация направлена на повышение автономности и безопасности работы оборудования. Самое востребованное дополнение касается установки системы аварийной сигнализации.

В приемную камеру монтируется дополнительный поплавковый датчик. Он соединяется со световым маячком, который крепится на крышке. Если уровень стоков критически повышается из-за засора или поломки насоса, поплавок всплывает, и на крышке загорается яркая красная лампа. Владелец сразу видит проблему до того, как вода затопит компрессорный отсек. Также возможна установка GSM-модулей для отправки СМС-уведомлений об авариях прямо на телефон владельца.

Настройка циклов аэрации и пусконаладка

Когда корпус надежно зафиксирован в грунте, а трубы подключены, начинается финальная стадия. В станцию устанавливаются компрессоры. Подключается электропитание. Мастер проверяет работу главного насоса-эрлифта, который перекачивает стоки из приемной камеры в аэротенк. Проверяется интенсивность бурления в зонах аэрации.

Ключевой момент пусконаладки заключается в настройке рабочего поплавка переключения фаз. Он находится в приемной камере. При достижении верхнего уровня должен включаться прямой цикл очистки. При опускании жидкости до нижнего предела станция переходит в фазу рециркуляции. Точная регулировка длины кабеля этого поплавка определяет эффективность биологической переработки органики бактериями.

Влияние схемы на сезонное обслуживание

Проектное расположение узлов внутри корпуса продумано для максимального удобства при проведении технического обслуживания. Удлиненная горловина усложняет доступ к нижним камерам, поэтому правильный монтаж играет ключевую роль. Все эрлифты, фильтры крупных фракций и волосоуловители закреплены на специальных клипсах.

При проведении регламентных работ мастеру нужно легко достать эти элементы для промывки. Если корпус был сдавлен грунтом из-за плохой обсыпки, внутренние перегородки деформируются. Извлечь пластиковые трубки из зажатых клипс становится огромной проблемой. Соблюдение технологии установки сохраняет геометрию, позволяя проводить сервисную откачку ила и чистку фильтров быстро и без применения грубой силы.

Инструменты для проведения работ

Качественный результат требует использования профессионального оборудования. Для земляных работ, помимо лопат, используются нивелиры для точной отбивки высот. Без лазерного нивелира невозможно выдержать правильный уклон трубы на длинной дистанции. Для работы с трубами применяются труборезы и фаскосниматели.

Главный инструмент специалиста по септикам сварочный экструдер. Он разогревает полипропиленовый пруток до температуры 260 градусов, создавая однородный пластиковый расплав для герметизации патрубков. Строительные фены с насадками используются для мелких паяльных работ и прогрева замерзших соединений. Обычный набор сантехника здесь не поможет, требуется узкоспециализированный инвентарь.

Ошибки любителей при чтении чертежей

Желание сэкономить часто толкает людей на самостоятельную установку. Самая распространенная ошибка заключается в неправильном расчете нулевой отметки. За нулевую точку принимается уровень чистового грунта на участке после завершения всех ландшафтных работ. Самодельщики часто считают от чернового грунта.

В результате, когда участок подсыпают землей, крышка септика оказывается ниже уровня газона. Во время дождя талая и дождевая вода заливается внутрь через вентиляционные отверстия, затапливая электрику. Для исправления этой ошибки приходится заказывать дорогостоящую услугу наращивания горловины. Приходится срезать крышку, наваривать дополнительный пояс из полипропилена и монтировать крышку обратно. Это яркий пример того, как неправильное чтение чертежа ведет к лишним затратам.

Утепление верхней части корпуса

Хотя процессы биологической очистки сопровождаются выделением тепла, верхняя часть станции находится в зоне промерзания грунта. Полипропилен хорошо удерживает тепло, но в регионах с суровыми зимами дополнительная изоляция не помешает. В монтажной схеме часто указывается необходимость укладки утеплителя.

Специалисты используют экструдированный пенополистирол толщиной пятьдесят миллиметров. Им обкладывают корпус станции на глубину до одного метра от поверхности земли. Сверху утеплитель также закрывается песком. Использование минеральной ваты или дешевого пенопласта недопустимо, так как они впитывают влагу из почвы и полностью теряют свои теплоизоляционные свойства.

Отвод очищенной воды в дренаж

Работа модификации «Пр» подразумевает выброс жидкости порциями. Куда направить эту воду? Оптимальный вариант прокладка магистрали в ливневую придорожную канаву. Очищенная техническая вода не имеет запаха и абсолютно безопасна для окружающей среды. Если канавы нет, строится специальный дренажный колодец.

Дренажный колодец копается до впитывающего слоя грунта, обычно до песка. На дно насыпается слой щебня для лучшей фильтрации. Напорная труба от септика заводится в этот колодец. Важно рассчитать впитывающую способность грунта, чтобы колодец не переполнялся весной. Если грунты глинистые и воду не впитывают, выброс организуется на рельеф через специальный декоративный камень или неглубокую траншею.

Ценообразование и порядок оказания услуг

Комплексный подход к обустройству канализации требует индивидуального расчета. Стоимость земляных работ зависит от типа грунта. Копка в песке стоит дешевле, работа с пломбированной глиной или плывуном обойдется дороже. Длина траншей, необходимость прокола фундамента, объем требуемого песка все это влияет на итоговую смету.

Примерные расценки на монтажные услуги начинаются от 25 000 рублей. Ремонтные работы, такие как замена компрессора или пайка труб, оцениваются от 8 000 рублей. Модернизация с установкой сигнализации стоит около 5 000 рублей. Обращаем ваше внимание на то, что согласно ст. 437 ГК РФ данная стоимость не является публичной офертой, а рассчитывается только после выезда инженера для осмотра и ознакомления с объектом производства работ, выезд стоит от 5000 рублей.

Заключение

Надежная работа очистного сооружения Топас 8 Лонг Пр полностью зависит от соблюдения инженерных стандартов. От точной разметки котлована до ювелирной настройки поплавковых датчиков каждый шаг имеет критическое значение. Проектная схема это не просто набор линий, это гарантия долговечности полипропиленового корпуса и стабильности биологических процессов. Попытки обойти технологические правила всегда приводят к дорогостоящим восстановительным работам.

Доверяйте работу со сложным насосным оборудованием и удлиненными корпусами квалифицированным специалистам. Правильная закладка коммуникаций, балансировка давления при засыпке и герметичная пайка обеспечат вам спокойную эксплуатацию канализации на десятилетия. Внимательно изучайте технические параметры вашего участка перед началом работ, вызывайте инженера для замеров, и автономная система будет выполнять свои функции без сбоев круглый год.
