Обвязка отопления — это не просто набор труб и фитингов, это нервная система автономного отопления дома, от которой зависит комфорт и надежность на годы. В статье разберу понятные схемы, объясню, какие узлы обязательны, и поделюсь практическими приёмами, которые применяю сам или рекомендую своим клиентам. Информация пригодится и тем, кто планирует монтаж системы отопления, и тем, кто собирается обновить старую обвязку.
Что такое обвязка и зачем она нужна
Под обвязкой понимают весь комплекс трубопроводов, арматуры и устройств, соединяющих теплогенератор с отопительными приборами и обеспечивающих циркуляцию теплоносителя. Это не только подвод и обратка, но и запорная арматура, группы безопасности, фильтры и узлы управления. Корректная обвязка гарантирует равномерный прогрев помещений, минимальные потери и удобство обслуживания.
Без продуманной схемы возможны частые поломки, перерасход топлива и неудовлетворительная температура в отдельных зонах дома. Кроме того, правильно выполненная обвязка упрощает дальнейшую замену оборудования отопления и ремонт труб, когда это потребуется. От того, как вы спроектируете пазы, коллекторы и байпасы, будет зависеть срок службы всей системы.
Основные схемы обвязки и их отличия
Существуют несколько универсальных схем, каждая из которых подходит под разные условия: однотрубная, двухтрубная, коллекторная (лучевая) и вертикальная стояковая система. Выбор зависит от типа здания, числа этажей, вида радиаторов и наличия теплых полов. Ни одна схема не идеальна для всех случаев, поэтому важно понимать сильные и слабые стороны каждой.
Однотрубная система проще и дешевле в установке, но сложнее в балансировке и менее комфортна в домах с несколькими отопительными контурами. Двухтрубная схема позволяет лучше регулировать температуру в каждой комнате и снижает гидравлические потери. Коллекторная разводка удобна при большом числе зон и при интеграции теплых полов.
Типовая однотрубная схема
Однотрубная разводка предполагает последовательно соединённые радиаторы, по которым теплоноситель движется по одному контуру. Такая схема часто используется в маленьких дачах или при ограниченном бюджете на монтаж системы отопления. Ее преимущество — простота, но минус — неравномерный прогрев и сложность балансировки при увеличении числа приборов.
Двухтрубная и коллекторная схемы
В двухтрубной разводке к каждому радиатору идут подача и обратка, что обеспечивает стабильный теплообмен и удобство регулирования. Коллекторная схема выводит отдельные контуры от распределительного коллектора, что идеально для системы с тёплыми полами и зонным управлением. Коллекторную обвязку часто используют при автономном отоплении дома, где важна гибкость управления.
Ключевые компоненты обвязки и их функции

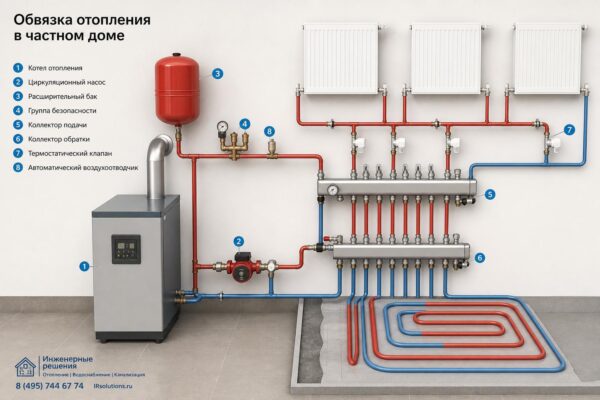

К основным элементам относятся котёл, циркуляционный насос, расширительный бак, группа безопасности, фильтр грубой очистки, обратные клапаны, балансировочные вентили и коллектор. Каждый узел выполняет определённую функцию: насос обеспечивает движение теплоносителя, бак компенсирует объемы, а группа безопасности защищает систему от избыточного давления. Пренебрежение даже одной деталью приводит к проблемам работы.
Особое внимание стоит уделить запорной арматуре и термостатическим клапанам. Правильно установленные запорные краны позволяют быстро изолировать контур для ремонта без слива всей системы. Термостатические головы на радиаторах и зонные термостаты на контурах повышают энергоэффективность и снижают расходы на отопление.
Материалы труб: что выбрать и почему
Чаще всего используются стальные трубы, медь, металлопластик и сшитый полиэтилен (PEX). Сталь — надёжна и дешева, но подвержена коррозии при плохой подготовке воды. Медь долговечна и обладает хорошей теплопроводностью, но дорогая. Металлопластик и PEX просты в монтаже и устойчивы к коррозии, поэтому в частных домах сейчас востребованы именно они.
При выборе материала важно учитывать не только цену, но и скорость монтажа, совместимость с фитингами, требования к промывке системы отопления и ожидания по сроку службы. Например, при использовании чугуна в радиаторах и мягкой воде стальная подводка может прослужить долго, при жесткой воде полезна медная или полиэтиленовая разводка.
Диаметры труб, расчёт расхода и подбор насоса
Правильный подбор диаметров труб и насоса — основа стабильной циркуляции. Недостаточный диаметр повышает потери давления и шум, избыток увеличивает цену системы и усложняет монтаж. Обычно диаметр магистралей и стояков подбирают по тепловой нагрузке каждого контура и по скорости движения теплоносителя.
Простейшая формула для расчёта расхода: Q = c * ρ * V * ΔT, где Q — тепловая мощность, c — теплоёмкость, ρ — плотность, V — расход, ΔT — перепад температуры. На практике используются готовые таблицы и программы, но понимание принципа помогает проверить корректность проекта. Подбор насоса осуществляется исходя из суммарных гидравлических потерь и требуемого расхода на каждом контуре.
Монтаж: последовательность работ и важные нюансы
Монтаж обвязки начинается с планирования расположения котла, коллектора и маршрутов трубопроводов. Далее устанавливают котёл, группы безопасности и насос, прокладывают магистрали, монтируют коллектор и подключают радиаторы. После завершения монтажа проводят промывку, опрессовку, заполнение систему и наладку автоматического управления.
Важный нюанс — правильная расстановка запорной арматуры и маневровых байпасов. Байпас нужен для обеспечения минимальной циркуляции через котёл при закрытых регуляторах и для защиты насоса. Расположение воздухоотводчиков на горизонтах и верхних точках стояков существенно уменьшает проблемы с завоздушиванием.
Порядок работ в виде списка
- Проектирование и выбор схемы с учётом теплопотерь.
- Установка котла и крепление коллектора.
- Прокладка магистралей и установка радиаторов.
- Монтаж запорно-регулирующей арматуры и гидравлических устройств.
- Промывка системы отопления и заполнение теплоносителем.
- Опрессовка и пусконаладка с балансировкой потоков.
Прокладка труб и защита от шумов и теплопотерь
Трубы нужно прокладывать так, чтобы обеспечить минимальный путь от котла к коллектору и радиаторам. Не допускайте лишних петлей и резких изгибов, которые увеличивают гидравлические потери. При прохождении через стены и перекрытия применяйте изоляционные гильзы для шумо- и термоизоляции.
Тепловая изоляция магистралей снижает потери и улучшает работу термостатов. На участках рядом с жилыми помещениями стоит использовать шумопоглощающие компенсаторы и гасители вибраций насосов. Малозаметные меры сразу окупаются в виде меньшего расхода топлива и комфортного уровня шума.
Интеграция теплых полов: особенности обвязки
Тёплые полы требуют отдельного коллектора и смесительного узла, так как оптимальная температура подачи для пола значительно ниже, чем для радиаторов. Нужно обеспечить возможность регулировки температуры и отдельную насосную группу для каждого контурного контура при необходимости. Коллекторная разводка здесь особенно удобна, поскольку упрощает распределение потоков и последующую балансировку.
При проектировании учитывайте, что тёплые полы влияют на гидравлику всей системы. Часто необходим байпас и регулирующий смеситель, чтобы котёл работал в стабильном температурном режиме. Если в доме одновременно работают радиаторы и полы, грамотная обвязка и автоматика решают задачу комфортного распределения тепла без лишних затрат.
Автоматика, регулирование и энергоэффективность
Система управления формирует экономию и удобство использования. Зональные термостаты, погодозависимая автоматика и насосы с частотным регулированием уменьшают расход топлива и улучшают работу оборудования. Инвестиции в автоматику окупаются за несколько сезонов за счёт снижения эксплуатационных расходов.
Важно продумать схемы приоритета тепла, например, чтобы котёл поддерживал буферный бак или отдавал тепло в теплый пол только при достижении заданной температуры. Такой умный подход снижает износ оборудования и уменьшает количество обращений к услугам по ремонту труб и замене оборудования отопления.
Промывка системы, замена теплоносителя и профилактика
Промывка системы отопления — обязательный этап при монтаже и при подготовке к длительной эксплуатации. Она удаляет окалину, шлам и отложения, которые со временем приводят к блокировкам и снижению эффективности. Регулярная промывка продлевает срок службы котла, насосов и радиаторов.
Замена теплоносителя рекомендуется при загрязнении или при переходе на другой тип жидкости, например, на незамерзающий состав. Неправильная смесь может ускорить коррозию и ухудшить теплообмен. Профилактические работы также включают проверку группы безопасности, состояние расширительного бака и плотность всех соединений.
Типичные ошибки при обвязке и как их избежать
Одни из частых ошибок — отсутствие байпаса, неправильная установка обратного клапана, недостаточный диаметр трубы и отсутствие возможности балансировки. Такие просчёты приводят к шуму, неравномерному прогреву и преждевременному выходу из строя оборудования. Избежать этого можно тщательной проверкой проекта и соблюдением общепринятых норм.
Еще одна распространенная проблема — неграмотная разводка и уклон, что особенно критично для систем с естественной циркуляцией. В таких случаях требуется выполнение расчётов скорости потока и установки корректных уклонов магистралей. Если вы не уверены в проекте, лучше воспользоваться услугой отопление под ключ от надежной организации.
Ремонтные работы, замена оборудования и работа с подрядчиками
Когда наступает время ремонта труб или замены оборудования отопления, важно иметь документацию на систему и знать её схему. Это значительно ускорит работы и снизит стоимость демонтажа. При взаимодействии с подрядчиком уточняйте перечень работ, наличие гарантии и порядок сдачи системы в эксплуатацию.
Организация «Инженерные коммуникации» выполняет монтаж и обслуживание «под ключ», включая демонтаж старой обвязки, промывку системы отопления и замену теплоносителя. По вопросам проектирования и оперирования звоните по телефону +7 495 744-67-74 — такие задачи лучше доверить специалистам с опытом.
Практический пример: мой опыт монтажа коллекторной системы
В одном из проектов я делал обвязку для двухэтажного дома площадью 180 квадратных метров с тёплыми полами на первом этаже и радиаторами на втором. Мы выбрали коллекторную схему с отдельными насосными группами и буферной ёмкостью. Уже в первый сезон дом стал равномерно прогреваться, а клиенты отметили снижение расхода газа и удобство регулировки в каждой комнате.
Особое внимание уделили промывке перед заполнением и установке съёмных фильтров на подаче к каждому коллектору. В одном контуре мы обнаружили металлическую стружку после монтажных работ и быстро устранили проблему, что предотвратило бы серьезную поломку насоса. Такой опыт подтверждает, насколько важен контроль на каждом этапе.
Примеры типовых схем для разных домов
Для маленького одноэтажного дома оптимальна двухтрубная горизонтальная разводка с одним насосом и небольшим коллектором. Для домов с несколькими зонами и тёплыми полами рационально применять коллекторную систему с зонным управлением. В многоквартирных или высотных домах чаще встречаются стояковые варианты с вертикальными подъёмами.
Ниже приведена упрощённая таблица сравнения схем по критериям удобства, стоимости и сложности монтажа.
| Схема | Удобство регулировки | Стоимость монтажа | Применение |
|---|---|---|---|
| Однотрубная | Низкое | Низкая | Малые дома, временные решения |
| Двухтрубная | Среднее | Средняя | Частные дома до 200 м² |
| Коллекторная | Высокое | Высокая | Дома с тёплыми полами и зонным управлением |
Смета работ и на что смотреть при оценке стоимости
При составлении сметы учитываются стоимость котла, насоса, коллектора, труб и фитингов, автоматика, изоляция и монтажные работы. Отдельным пунктом идут мероприятия по промывке системы и запуску. Цены сильно зависят от выбранных материалов и сложности прокладки магистралей.
При заказе услуги обращайте внимание на наличие гарантий, включение материалов в смету и условия обслуживания. Часто в цене «отопление под ключ» уже заложены работы по промывке и первичной наладке, что экономит время и снижает риск недоделок. Если нужно, звоните в «Инженерные коммуникации» по номеру +7 495 744-67-74 для получения подробной консультации и выезда специалиста.
Чеклист для приёма работ и последующей эксплуатации
Перед сдачей системы убедитесь, что выполнены все пункты: проверены сварные и резьбовые соединения, установлены воздухоотводчики, проведена промывка системы отопления и заполнение теплоносителем. Проверьте работу автоматики при изменении внешней температуры и работу насосов в разных режимах. Запросите у исполнителя паспорт системы и схему обвязки.
- Опрессовка и отсутствие утечек при рабочем давлении.
- Наличие байпаса и корректная установка обратных клапанов.
- Балансировка потоков и работа термостатов.
- Проведена промывка и при необходимости замена теплоносителя.
- Инструкции по обслуживанию и контакты сервисной службы.
Что делать при обнаружении проблем: быстрые решения
Если вы заметили шум в трубах, перебои в работе циркуляции или холодные участки, сначала проверьте наличие воздуха в системе и степень загрязнённости фильтров. Часто простая прокачка и очистка решает проблему. При протечках необходимо локализовать контур и вызвать мастера для ремонта труб.
При серьёзных неисправностях, таких как коррозия теплообменника или постоянные засоры после промывки, стоит думать о замене оборудования отопления. В таких ситуациях целесообразно заказать комплексную проверку системы и рассмотреть варианты модернизации обвязки для повышения надежности.
Гарантии, документы и порядок сдачи
При заключении договора на монтаж требуйте детализированную смету, график работ и перечень гарантийных обязательств. Надёжные исполнители выдают акты выполненных работ и паспорта на оборудование. Наличие документации важно для последующей эксплуатации и при гарантийных случаях.
Если вы решите воспользоваться услугами «Инженерные коммуникации», сотрудники компании помогут с проектированием, монтажом и дальнейшим обслуживанием. Запомните номер для связи +7 495 744-67-74 — это упростит организацию работ и ускорит реакцию при необходимости ремонта или замены оборудования.
Последние рекомендации по проектированию обвязки
Проектируйте систему с запасом по мощности и возможностью модернизации. Продумайте доступ к узлам для обслуживания и возможности замены ключевых компонентов без слива всего коллектора. Применяйте фильтры и грязевики, чтобы снизить риск засоров и продлить срок службы насоса и теплообменников.
Не экономьте на автоматики и балансировке потоков — это выигрыш в комфорте и расходах. Наконец, доверяйте проектирование и сложные работы опытным монтажникам: качественно выполненная обвязка — это инвестиция в спокойные зимы и минимальные расходы на содержание дома.
Если нужна помощь с проектом, расчётами или монтажом «под ключ», специалисты «Инженерные коммуникации» готовы провести выезд, подготовить смету и выполнить работы с гарантией. Позвоните по телефону +7 495 744-67-74 и договоритесь о консультации или выезде инженера.
