Глубинные насосы 3ЭЦВ 12

Глубинные насосы 3ЭЦВ 12: промышленная мощь для стабильной воды на больших объектах. Жизнь за городом диктует свои правила, особенно когда речь заходит о стабильном напоре воды. Обычные бытовые насосики справляются с поливом пары грядок и душем в небольшом коттедже. Но когда перед нами стоит задача обеспечить ресурсом огромную усадьбу, комплекс гостевых построек или целое садовое товарищество, игрушечные решения заканчиваются. Здесь на сцену выходит тяжелая артиллерия, а именно скважинные агрегаты серии 3ЭЦВ 12.

Это оборудование создано для серьезных нагрузок. Цифра 12 в маркировке указывает на минимальный внутренний диаметр обсадной трубы в дюймах. Двенадцать дюймов равняются примерно 300 миллиметрам. Скважина такого размера требует колоссальных затрат на бурение, но результат оправдывает каждый вложенный рубль. Владелец получает неиссякаемый подземный источник с дебитом, способным покрыть потребности целого поселка.

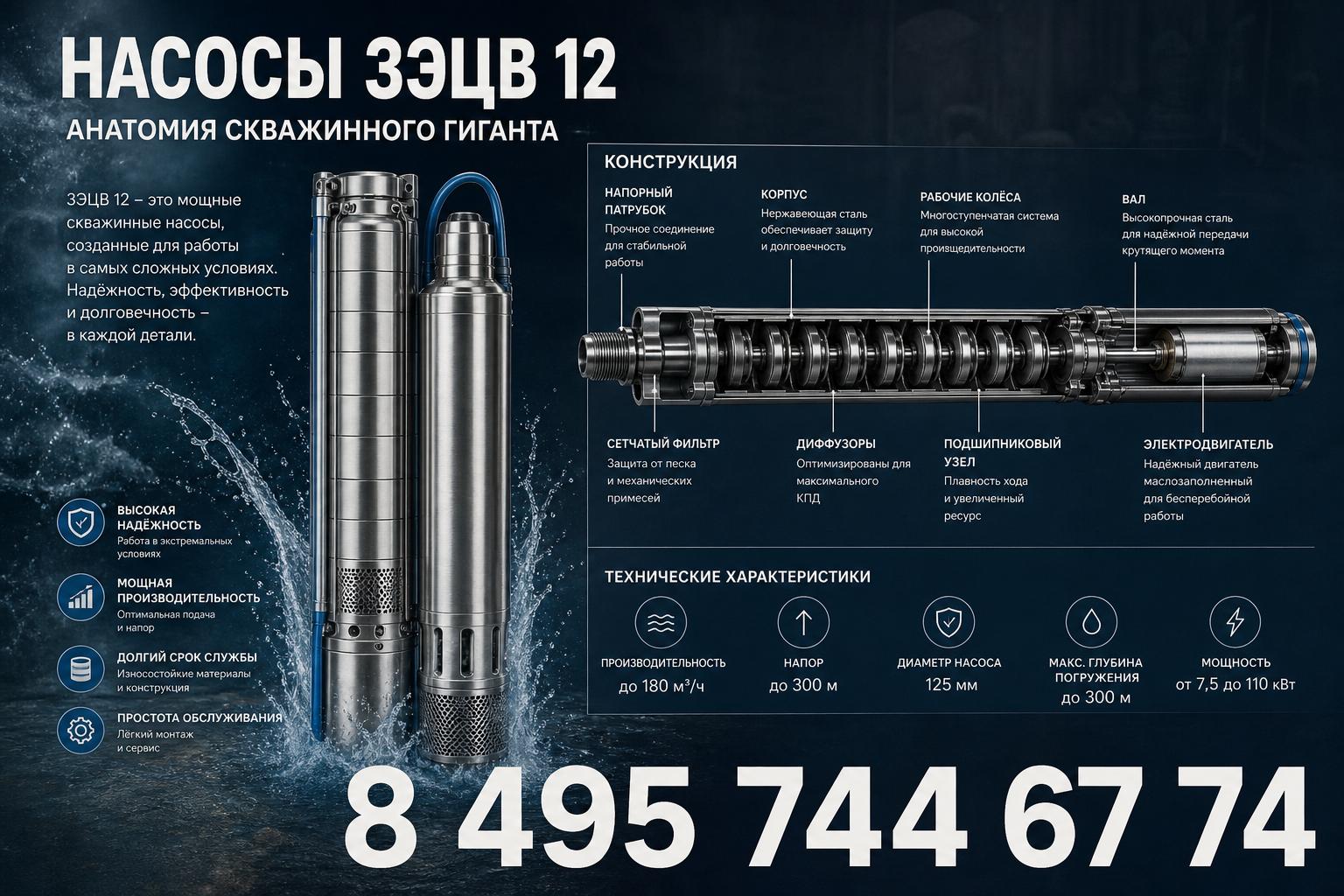

Анатомия скважинного гиганта

Давайте разберем этот агрегат на составляющие. Конструктивно 3ЭЦВ 12 представляет собой многоступенчатый центробежный механизм, соединенный жесткой муфтой с погружным электродвигателем. Вода поступает через сетчатый фильтр в средней части корпуса. Это защищает рабочие колеса от попадания крупного песка и камней.

Каждая ступень внутри гидравлической части добавляет давление. Чем больше ступеней, тем выше насос способен поднять столб жидкости. Рабочие колеса изготавливаются из прочных материалов: нержавеющей стали, высокопрочного чугуна или специализированных полимеров, армированных стекловолокном. Выбор материала напрямую влияет на срок службы оборудования при перекачивании жидкостей с механическими примесями.

Особенности погружного электродвигателя

Сердцем системы является водозаполненный мотор. Он охлаждается той самой жидкостью, которую перекачивает. Поэтому критически важно соблюдать скорость потока вдоль корпуса. Если скорость падает, мотор перегревается, изоляция обмоток плавится, и происходит короткое замыкание. Для 3ЭЦВ 12 требуются двигатели мощностью от 11 до 65 киловатт, что подразумевает наличие трехфазной сети 380 Вольт с идеальными параметрами напряжения.

Когда оправдано применение агрегатов 12 дюймов

Монтировать такого исполина ради одного небольшого здания нерационально. Полноценное водоснабжение частного дома с бассейном, спа-комплексом, обширной системой автоматического полива газонов и несколькими гостевыми флигелями вполне может потребовать подобных мощностей. Пиковый расход на таких объектах достигает десятков кубических метров в час.

Часто такие насосы ставят на артезианские скважины, питающие несколько соседних участков. Соседи объединяются, бурят одну глубокую мощную скважину, ставят 3ЭЦВ 12 и разводят магистрали. Это позволяет разделить затраты на бурение широкой колонны и покупку промышленного насоса, получая взамен промышленную надежность и огромный запас по давлению.

Технические характеристики и графики рабочих точек

Инженеры при выборе оборудования смотрят не на красивый внешний вид, а на напорно-расходную кривую. Насосы 3ЭЦВ 12 способны выдавать от 100 до 250 кубических метров в час. Напор при этом может варьироваться от 20 до 200 метров водяного столба в зависимости от количества рабочих ступеней.

Подобрать точную модель «на глаз» невозможно. Требуется строгий гидравлический расчет. Если взять агрегат с избыточным напором, вода будет рвать трубы, а задвижки начнут свистеть. Если ошибиться с расходом, мотор выйдет из рабочей зоны на графике, его КПД резко упадет, а потребление тока возрастет. В итоге сработает тепловое реле, и объект останется сухим.

Требования к качеству перекачиваемой жидкости

Несмотря на свою брутальность, оборудование чувствительно к песку. Паспортные данные строго регламентируют сухой остаток, минерализацию и процент механических примесей. Обычно допускается не более 50 миллиграммов твердых частиц на литр. Если скважина «песочит», рабочие колеса сотрутся за несколько месяцев интенсивной эксплуатации. Придется вытаскивать многотонную конструкцию наверх для капитального восстановления.

Как происходит водоснабжение от скважины в дом

Доставка жидкости из глубокого горизонта в здание требует безупречной инженерной обвязки. Насос опускается на стальных трубах на резьбовых соединениях или фланцах. Использовать пластиковые трубы ПНД для таких тяжелых агрегатов категорически нельзя: вес самого мотора с гидравликой плюс вес столба воды разорвут любой пластик.

На устье скважины монтируется герметичный оголовок. От него под землей, ниже глубины промерзания грунта, идет стальная или толстостенная полимерная магистраль к техническому помещению. Внутри здания устанавливается автоматика: частотный преобразователь, датчики давления и огромные гидроаккумуляторы емкостью по несколько сотен литров для гашения гидроударов.

Можно ли организовать водоснабжение от колодца в дом

Теоретически мощный агрегат можно опустить в шахту из бетонных колец. Однако на практике 3ЭЦВ 12 в колодцах не используют. Причина кроется в физике охлаждения двигателя. В узкой обсадной трубе поток с высокой скоростью обтекает статор, отводя тепло. В широком бетонном кольце вода стоит на месте, охлаждения нет.

Если заказчик настаивает на заборе из открытого водоема или широкого резервуара, инженерам приходится конструировать специальный охлаждающий кожух. Это труба, которая надевается поверх насоса, заставляя всю всасываемую жидкость проходить вдоль двигателя. Но учитывая производительность двенадцатидюймовой модели, стандартный колодец будет выкачан досуха за несколько секунд.

Сравнение параметров скважинных насосов

Для наглядности приведем таблицу, где видна разница между стандартной бытовой моделью и рассматриваемым промышленным вариантом.

Специфика электропитания и автоматики защиты

Включить 3ЭЦВ 12 напрямую в розетку не выйдет. Пусковые токи двигателей такой мощности превышают номинальные в несколько раз. Если запускать систему прямым пуском, напряжение в сети поселка может резко просесть, а лампочки у соседей начнут моргать. Поэтому качественный монтаж водоснабжения подразумевает сборку отдельного силового щита.

В этом щите обязательно устанавливаются устройства плавного пуска или частотные преобразователи. Они разгоняют рабочие колеса мягко, без рывков, защищая трубопроводы от гидравлических ударов. Также в схему внедряют реле контроля фаз, мониторы напряжения и тепловые расцепители. Потеря даже одной фазы на линии в 380 Вольт мгновенно сожжет обмотки статора, если автоматика не отработает отключение.

Технология спуска тяжелого оборудования

Монтажные работы с агрегатами весом под триста килограммов требуют применения спецтехники. Вручную удержать такой вес невозможно. На участок приезжает кран-манипулятор или устанавливается мощная тренога с электрической лебедкой. Каждая секция стальной водоподъемной трубы имеет длину около шести метров. Процесс спуска напоминает буровую операцию.

Звено трубы накручивается, затягивается цепными ключами, затем конструкция приподнимается, страховочный хомут снимается, и колонна опускается в скважину до следующего стыка. Параллельно к трубе специальными стальными поясами крепится силовой кабель. Изоляция кабеля должна быть абсолютно водонепроницаемой, подходящей для постоянного нахождения в жидкости под огромным давлением.

Регулярное обслуживание систем водоснабжения

Любая техника любит контроль, а промышленная особенно. Игнорирование регламентных проверок приводит к колоссальным убыткам. Инженеры рекомендуют проводить осмотр оборудования не реже двух раз в год, обычно перед началом летнего сезона максимального водоразбора и перед зимними холодами.

В рамках сервиса замеряется сопротивление изоляции силового кабеля с помощью мегаомметра. Снижение показателей говорит о микротрещинах в оплетке или попадании влаги в клеммную коробку мотора. Также проверяются токи по всем трем фазам токоизмерительными клещами. Любой перекос свидетельствует о механическом износе подшипников внутри двигателя или заклинивании рабочих колес песком.

Признаки надвигающейся аварии

Техника редко умирает мгновенно, обычно она подает сигналы. Владелец может заметить, что давление в кранах стало нестабильным, или насос начал работать без остановок, не в силах набрать заданное давление в систему. Иногда появляется сильная вибрация труб в котельной, гул контакторов в щите управления или посторонние примеси в стакане с фильтром тонкой очистки.

Если автоматика постоянно выбивает защитные автоматы, категорически запрещено включать их принудительно, заклинивая рубильник. Это прямой путь к пожару или полному уничтожению скважины. При первых симптомах нестандартной работы необходимо вызывать бригаду профильных диагностов.

Профессиональный ремонт автономного водоснабжения

Когда мотор все-таки замолкает, начинается сложный процесс восстановления. Сначала диагност считывает ошибки с частотного преобразователя. Если проблема в гидравлике, вызывается автокран для демонтажа всей колонны. Вытаскивание многотонной конструкции из обсадной трубы может занять целый рабочий день.

Поднятый агрегат разбирается на специальном стенде. Часто причиной поломки становятся стертые текстолитовые подшипники скольжения или лопнувшие муфты. Реже сгорает сам статор. Перемотка погружного двигателя экономически целесообразна только для самых крупных моделей, в остальных случаях выгоднее установить новый мотор, оставив старую, но исправную гидравлическую часть.

Сложный ремонт труб водоснабжения

Огромная производительность 3ЭЦВ 12 не прощает слабости трубопроводов. Если при укладке магистрали строители сэкономили на толщине стенок или плохо проварили стыки, высокое давление найдет слабое место. Прорыв подземной трассы диаметром 100 миллиметров под давлением в 6 атмосфер приводит к моментальному заболачиванию участка.

Поиск утечки требует применения акустических течеискателей или тепловизоров. Раскопки траншеи, откачка грязи, вырезание поврежденного участка и сварка нового узла требуют высокой квалификации. После ремонта сеть обязательно опрессовывается давлением, превышающим рабочее в полтора раза, чтобы гарантировать надежность сварных швов.

Тотальная замена оборудования водоснабжения

Ничто не вечно, и агрегаты советских времен, отработав по тридцать лет, окончательно рассыпаются в труху. Когда ремонт невозможен, проводится полная модернизация. Зачастую старые насосы потребляли слишком много электричества. Современные аналоги с оптимизированной геометрией рабочих колес выдают те же параметры при меньшем энергопотреблении.

Вместе с насосом мы меняем силовой кабель, так как изоляция со временем дубеет и трескается. Обязательному обновлению подлежат страховочные тросы из нержавеющей стали и водоподъемные трубы, особенно если они сильно изъедены коррозией изнутри. Это масштабная инженерная операция, требующая детального планирования и согласования сроков отключения воды с пользователями.

Глубокая модернизация и замена водоснабжения

Бывают ситуации, когда скважина исчерпала свой ресурс, заилилась, или обсадная труба деформировалась из-за подвижек грунта. В таком случае мощный насос начинает тянуть глину и заклинивает. Спасти старый источник не всегда удается. Приходится бурить новую шахту неподалеку.

Это влечет за собой глобальную переделку всех инженерных сетей. Приходится заново копать траншеи, прокладывать новые магистрали, переносить точку ввода в техническое помещение. По сути, создается абсолютно новое автономное водоснабжение с нуля, отвечающее самым строгим современным стандартам качества и безопасности.

Наши услуги для объектов любой сложности

Сборка и наладка систем на базе крупногабаритного оборудования требует от подрядчика не только наличия спецтехники, но и фундаментальных инженерных знаний. Мы проектируем узлы управления, собираем силовые щиты, выполняем монтаж гидроаккумуляторов больших объемов и настраиваем частотные приводы для идеального поддержания давления.

Наша команда берет на себя ответственность за полный цикл. От расчетной части на бумаге до финального пуска струи из крана. Мы понимаем, насколько критично для большого загородного комплекса остаться без ресурса, поэтому реагируем на аварийные заявки оперативно, имея на складе запас необходимых комплектующих.

Финансовая сторона вопроса

Установка и наладка промышленных агрегатов такого класса требует индивидуального подхода к смете. Невозможно назвать точную цифру по телефону, не изучив паспорт скважины, удаленность технического помещения и качество электросети на объекте.

Ориентировочная стоимость монтажа насоса серии 3ЭЦВ 12 начинается от 85 000 рублей, прокладка стальной магистрали обойдется от 3 500 рублей за погонный метр, а сборка силового щита управления стартует от 45 000 рублей. Важно учитывать, что в соответствии со ст. 437 ГК РФ данная стоимость не является публичной офертой, а рассчитывается после выезда инженера для осмотра и ознакомления с объектом производства работ, выезд стоит от 5000 рублей.

Заключение

Обеспечение огромных территорий водой требует бескомпромиссных технических решений. Агрегаты 3ЭЦВ 12 созданы именно для таких задач, сочетая в себе колоссальную производительность и выносливость при работе в артезианских горизонтах. Это не тот случай, когда можно сэкономить на трубах, кабеле или автоматике, понадеявшись на удачу. Мощное давление и огромные объемы жидкости диктуют жесткие правила проектирования и сборки.

Доверяя расчет, установку и последующий сервис профессионалам, владелец объекта инвестирует в свой комфорт и безопасность инженерных коммуникаций. Правильно подобранный и смонтированный агрегат способен десятилетиями бесперебойно поднимать кубометры кристально чистой воды, незаметно выполняя свою тяжелую работу глубоко под землей. А регулярная профилактика и своевременное обслуживание электроники гарантируют отсутствие непредвиденных аварий в самый неподходящий момент.
